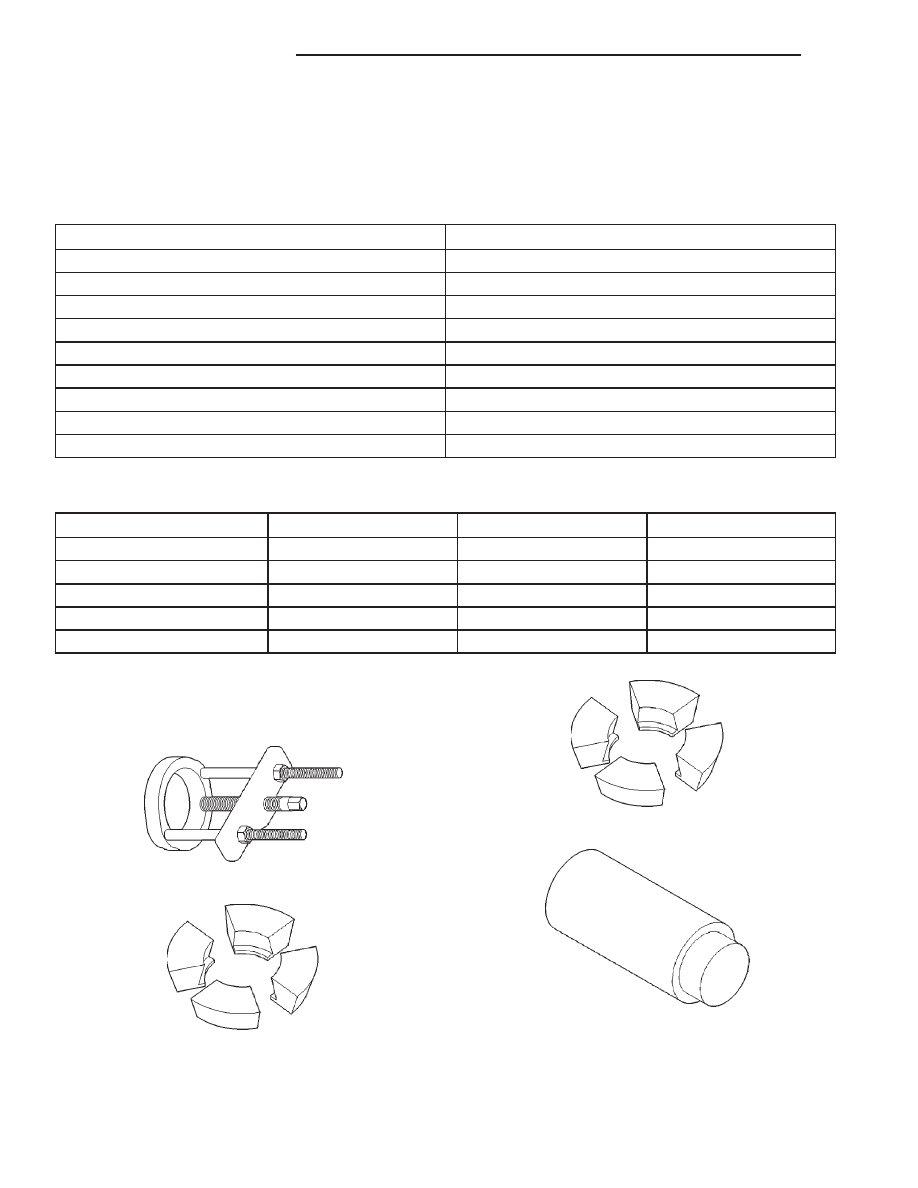

SPECIFICATIONS

FRONT AXLE - C205F

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.55, 3.92

Differential Case Flange Runout

0.076 mm (0.003 in.)

Differential Side Gear Clearance

0-0.15 mm (0-0.006 in.)

Ring Gear Diameter

205 mm (7.562 in.)

Ring Gear Backlash

0.12-0.20 mm (0.005-0.008 in.)

Ring Gear Runout

0.12 mm (0.005 in.)

Pinion Std. Depth

99.69 mm (3.925 in.)

Pinion Bearing Preload - Original Bearings

1-2 N·m (10-20 in. lbs.)

Pinion Bearing Preload - New Bearings

17-2.5 N·m (15-22 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Differential Fill Hole Plug

34

25

-

Differential Cover Bolts

41

30

-

Bearing Cap Bolts

61

45

-

Ring Gear Bolts

108

80

-

Pinion Nut

271-474

200-350

-

SPECIAL TOOLS

SPECIAL TOOLS

Puller C-293-PA

Adapter C-293-42

Adapter C-293-48

Plug C-293-3

3 - 34

FRONT AXLE - C205F

AN

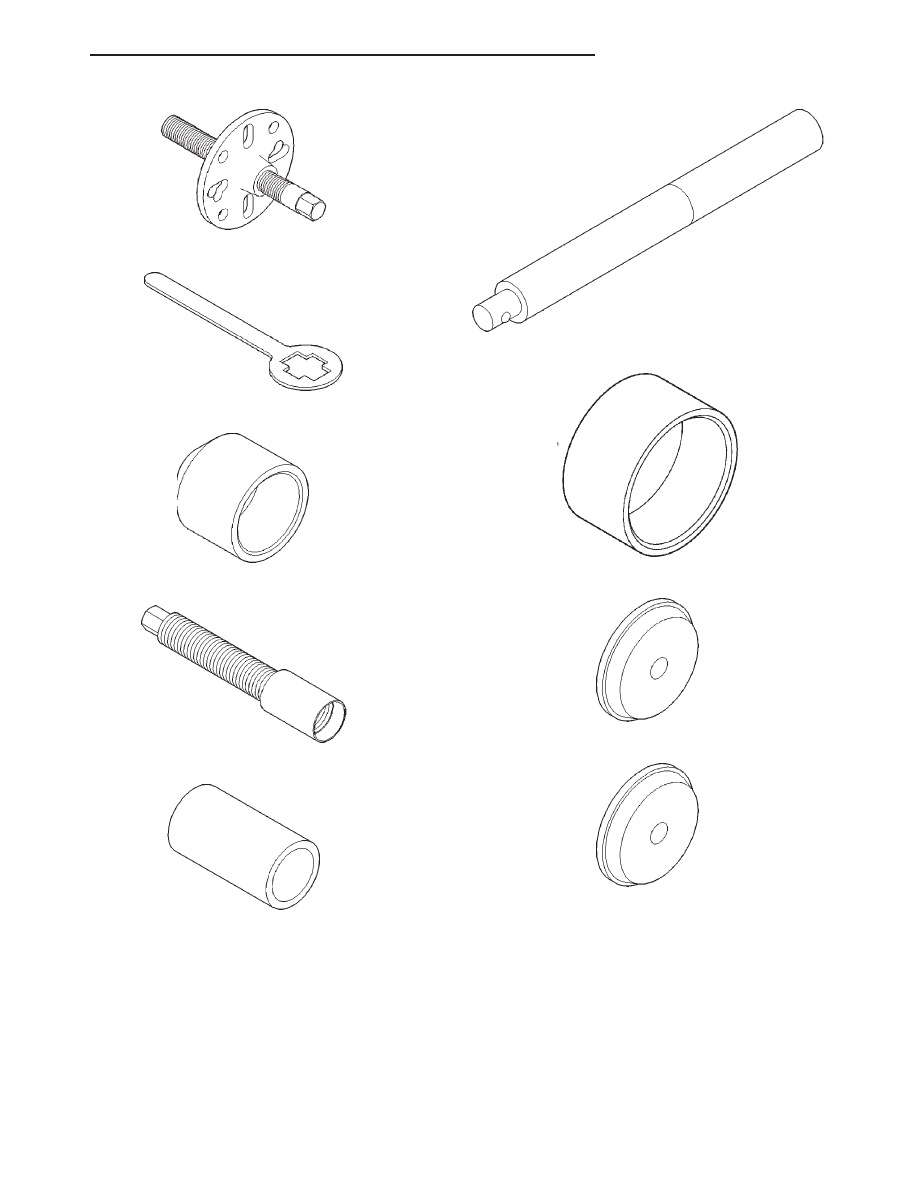

Puller C-452

Holder 6719A

Installer C-3972-A

Installer Screw 8112

Cup 8109

Handle C-4171

Installer 8236

Installer D-145

Installer D-145

AN

FRONT AXLE - C205F

3 - 35

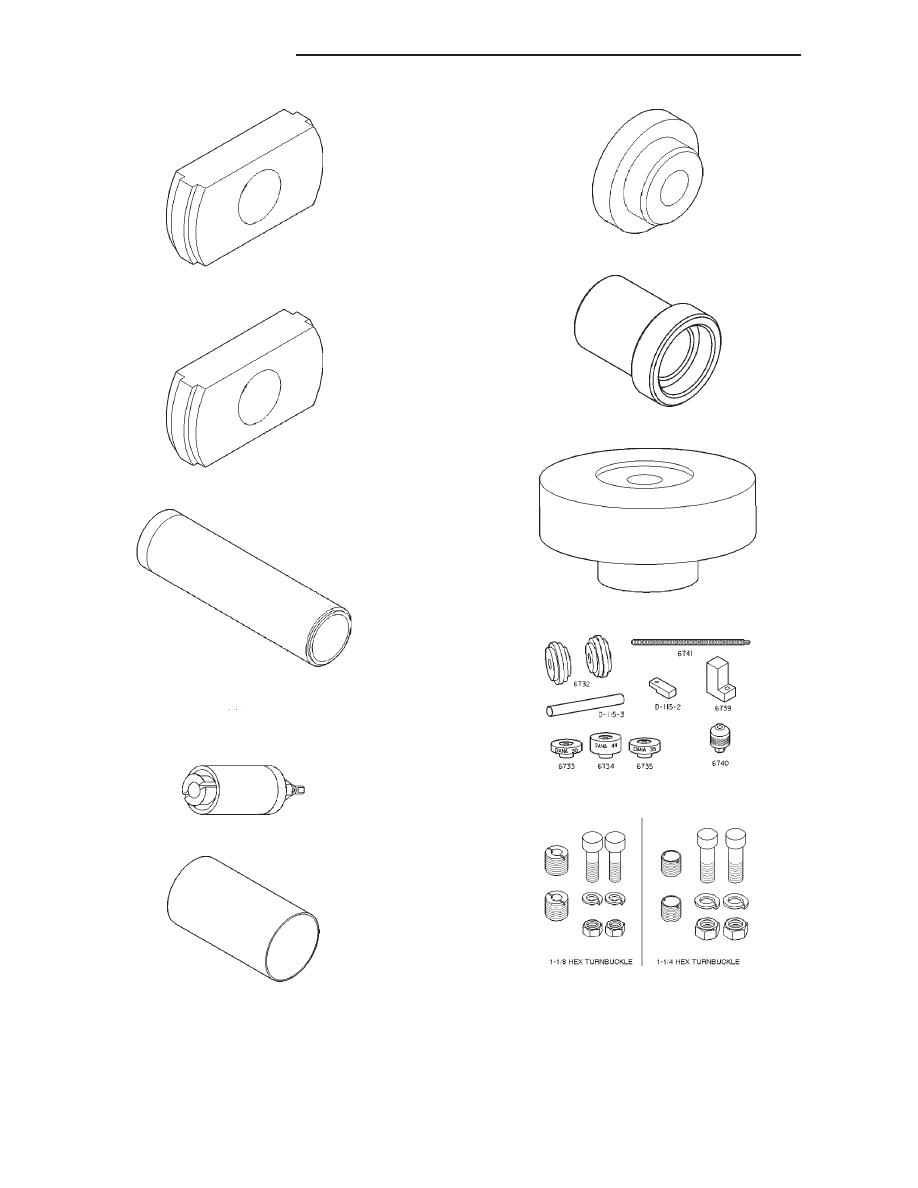

SPECIAL TOOLS

(Continued)

Remover 8401

Remover 8401

Installer 6448

Bearing Remover C-4660

Cup 8150

Installer 5063

Installer 8402

Gauge Block 8177

Pinion Depth Set

Adapter Kit 6987A

3 - 36

FRONT AXLE - C205F

AN

SPECIAL TOOLS

(Continued)

AXLE SHAFTS

REMOVAL

(1) Raise and support vehicle. Ensure that the

transmission is in neutral.

(2) Remove the necessary C/V driveshaft from

vehicle.

(3) Remove the skid plate, if equipped.
(4) Clean all foreign material from axle seal area.
(5) Install Puller Adapter 8420-A onto the axle

shaft.

(6) Install Slide Hammer C-3752 to the puller

adapter.

(7) Remove axle shaft. Use care to prevent damage

to axle shaft bearing and seal, which will remain in
axle shaft tube.

(8) Inspect axle shaft seal for leakage or damage.

Replace the seal if there is any question as to its con-
dition.

(9) Inspect roller bearing contact surface on axle

shaft for signs of brinelling, galling and pitting. If
any of these conditions exist, the axle shaft and/or
bearing and seal must be replaced.

INSTALLATION

(1) Lubricate bearing bore and seal lip with gear

lubricant. Insert axle shaft through seal, bearing,
and engage it into side gear splines.

NOTE: Use care to prevent shaft splines from dam-
aging axle shaft seal lip.

(2) Push firmly on the axle shaft until the axle

shaft snap-ring passes completely through the side
gear and engages the snap-ring groove.

(3) Check the differential fluid level and add fluid

if necessary. Refer to Lubricant in this group for
lubricant requirements.

(4) Install skid plate, if necessary.
(5) Install C/V driveshaft.
(6) Lower vehicle.

AXLE SHAFT SEALS

REMOVAL

(1) Remove the axle shaft.
(2) Remove the axle shaft seal from the end of the

axle shaft tube with a small pry bar.

(3) Inspect the axle shaft tube bore for roughness

and burrs. Remove as necessary.

INSTALLATION

(1) Wipe the axle shaft tube bore clean.
(2) Install a new axle shaft seal with Installer

8402 and Handle C-4171.

(3) Install the axle shaft.

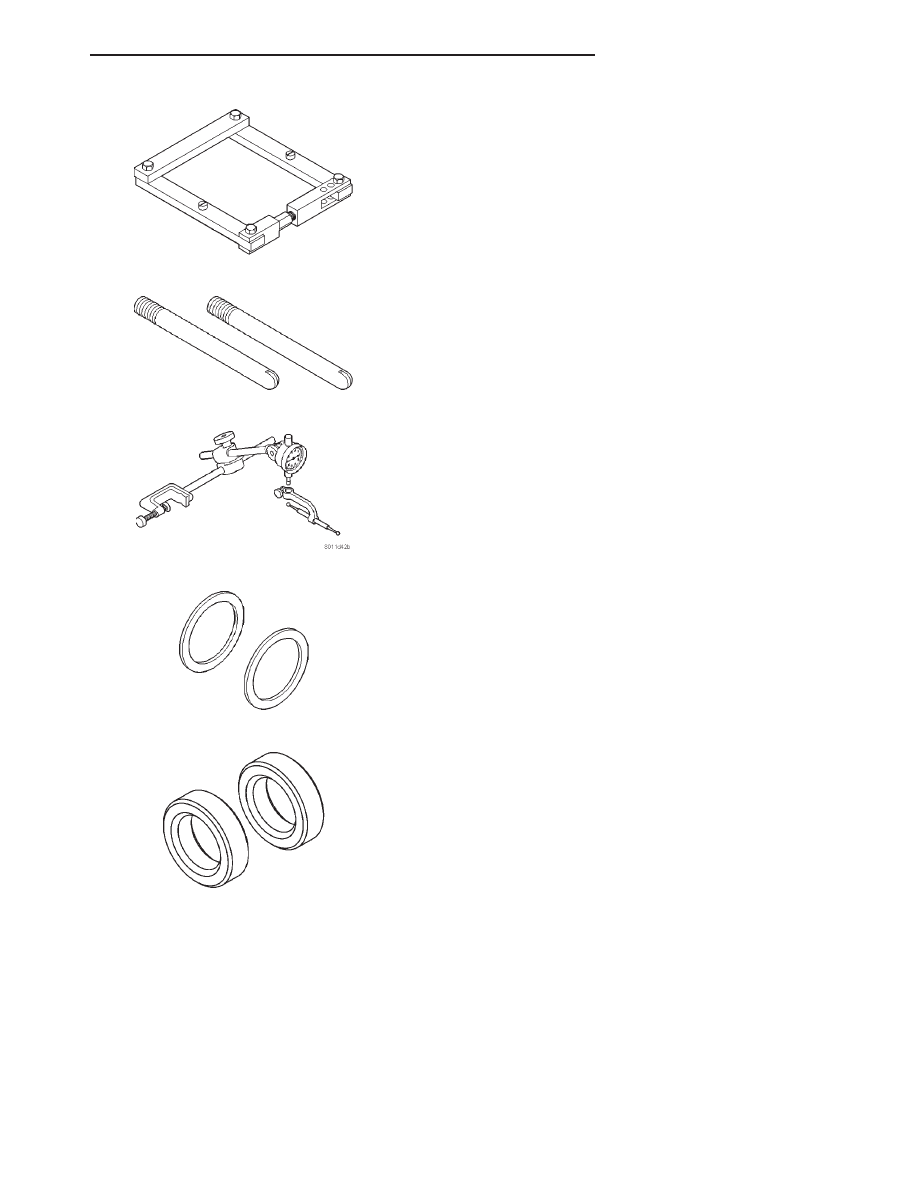

Spreader W-129-B

Guide Pin C-3288-B

Dial Indicator C-3339

Dummy Shim 8107

Dummy Bearing 8398

AN

FRONT AXLE - C205F

3 - 37

SPECIAL TOOLS

(Continued)
