CONNECTOR PINOUTS

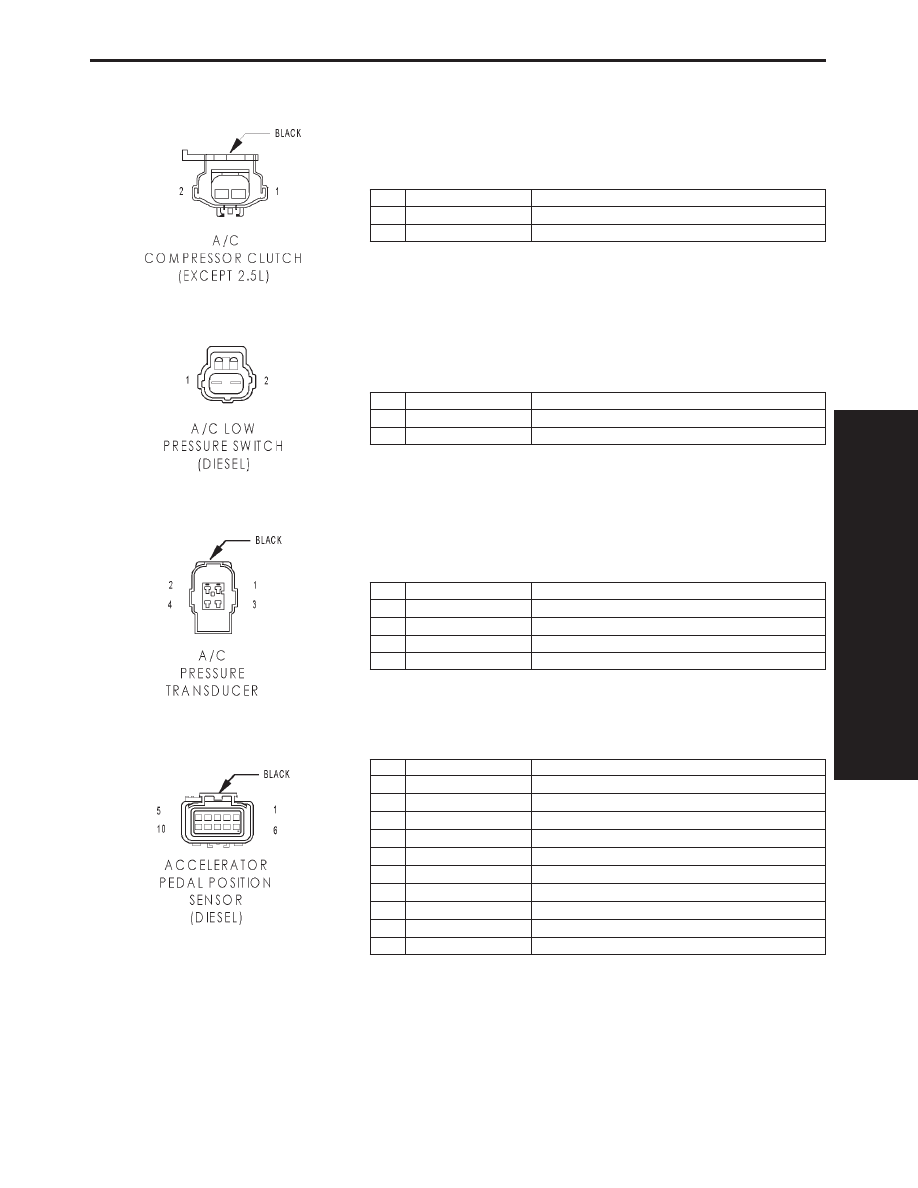

A/C COMPRESSOR CLUTCH (EXCEPT 2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 18BK

GROUND

A/C LOW PRESSURE SWITCH (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

C20 18BR

A/C SWITCH SENSE

A/C PRESSURE TRANSDUCER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K6 18VT/WT

5V SUPPLY

3

C18 18DB

A/C PRESSURE SIGNAL

4

-

-

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K167 18BR/YL

SENSOR GROUND

4

-

-

5

K151 20WT

LOW IDLE POSITION SWITCH

6

-

-

7

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

8

K255 20WT/DB

ACCELERATOR PEDAL POSITION SENSOR GROUND

9

-

-

10

K7 20OR

5V SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

227

CONNECTOR PINOUTS

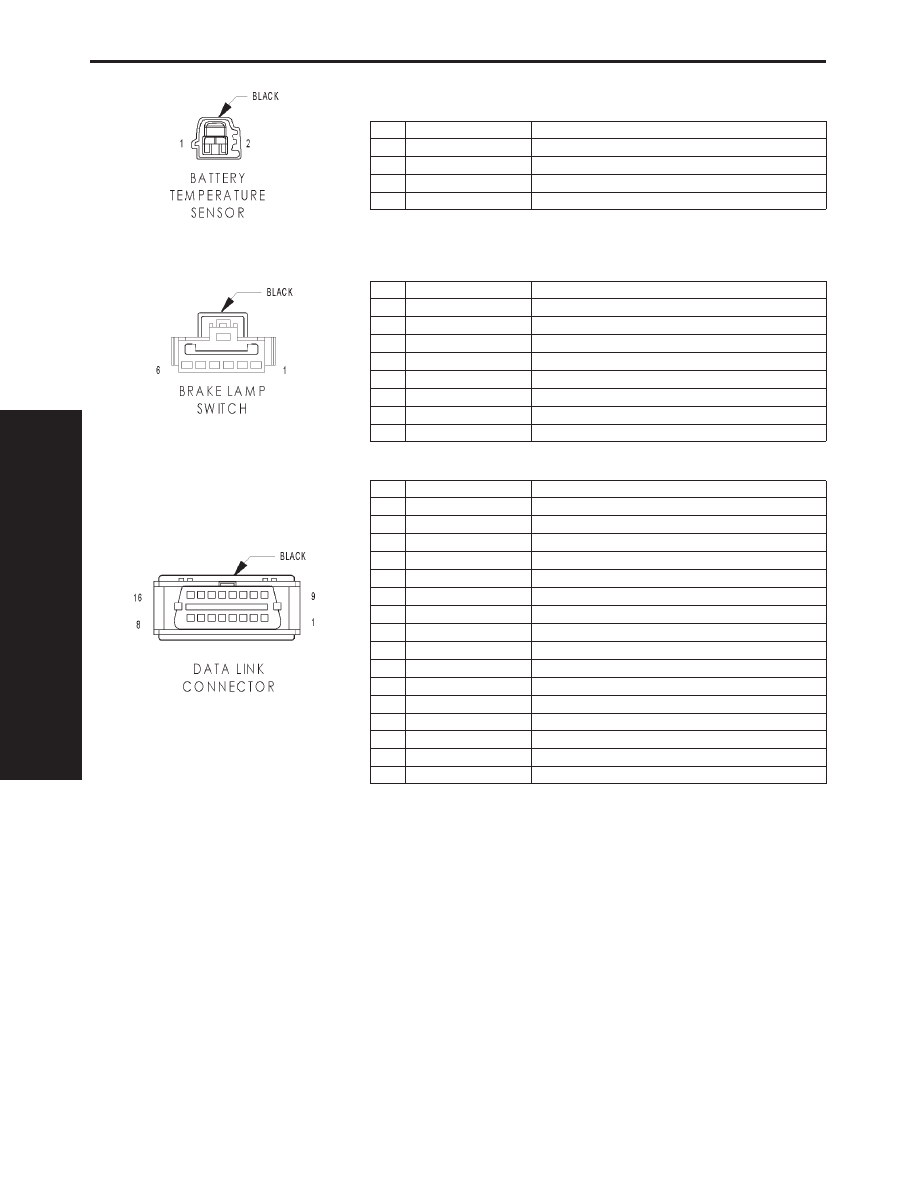

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB (GAS)

SENSOR GROUND

1

K118 18PK/YL (DIESEL)

BATTERY TEMPERATURE SENSOR SIGNAL

2

K118 18PK/YL (GAS)

BATTERY TEMPERATURE SENSOR SIGNAL

2

K4 18BK/LB (DIESEL)

SENSOR GROUND

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 14PK/DB

FUSED B(+)

2

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

6

K29 20WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z305 18BK

GROUND

5

Z306 18BK

GROUND

6

D20 20LG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

M1 18PK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

228

CONNECTOR PINOUTS

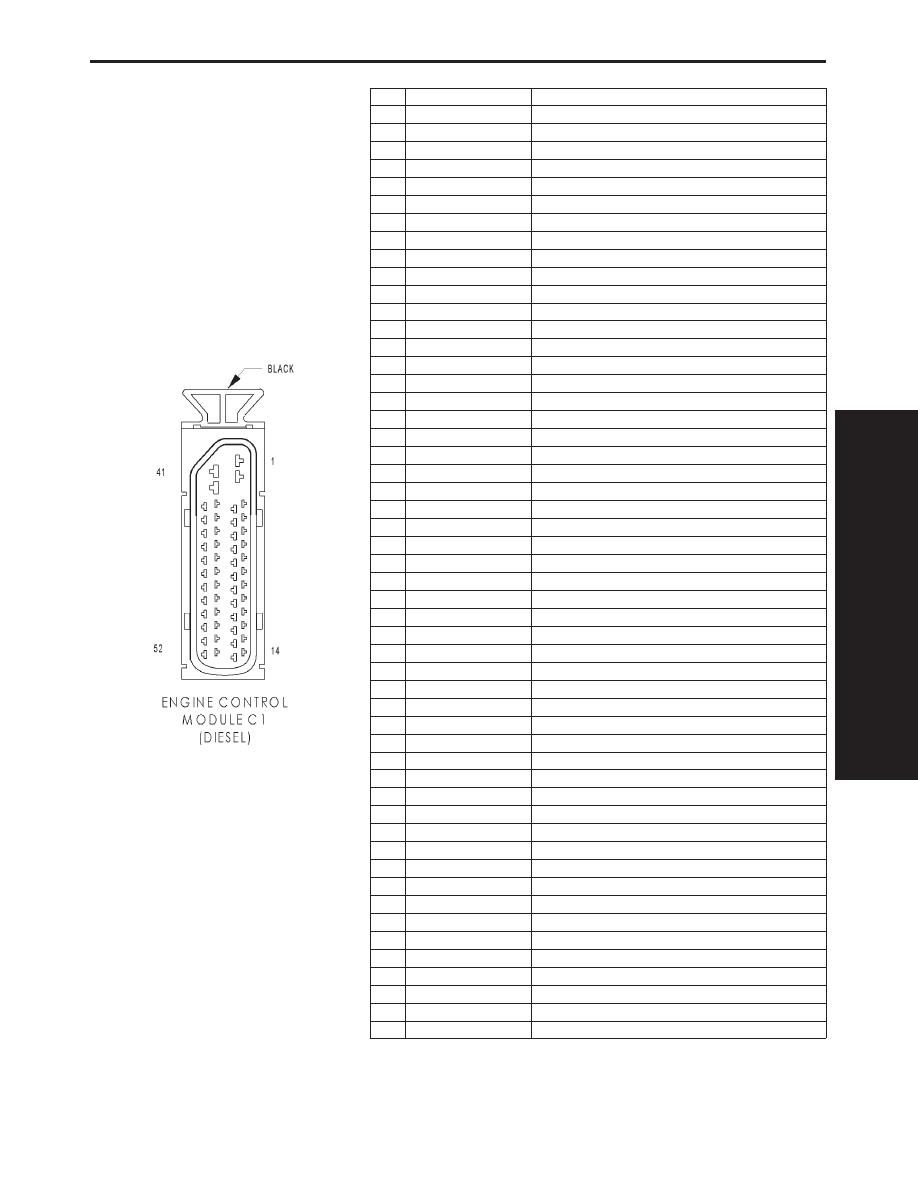

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 16BK/TN

GROUND

2

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K342 18WT/LB

SENSOR GROUND

5

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 20VT/RD

ENGINE SPEED SIGNAL

7

-

-

8

C90 20LG/WT

A/C REQUEST SIGNAL

9

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

10

C20 20BR

A/C SWITCH SENSE

11

K7 20OR

5V SUPPLY

12

K151 20WT

LOW IDLE POSITION SWITCH

13

K341 20TN/WT

IAT SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

K44 20WT/TN

FUEL COMPUTER SIGNAL

19

-

-

20

L50 14WT/TN

PRIMARY BRAKE SWITCH SIGNAL

21

-

-

22

-

-

23

K255 20WT/DB

ACCELERATOR PEDAL POSITION SENSOR GROUND

24

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

25

-

-

26

-

-

27

Z12 16BK/TN

GROUND

28

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K235 20 LG/PK

EGR SOLENOID SIGNAL

30

-

-

31

-

-

32

G85 20OR/BK

WAIT-TO-START INDICATOR CONTROL

33

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

K48 18OR/RD

CHECK ENGINE LAMP REQUEST

35

-

-

36

-

-

37

-

-

38

-

-

39

K17 20DB/TN

5V SUPPLY

40

K21 20BK/RD

BOOST SENSOR SIGNAL

41

-

-

42

K152 18WT

GLOW PLUG RELAY CONTROL

43

-

-

44

-

-

45

D21 18PK/DB

SCI TRANSMIT

46

-

-

47

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

-

-

49

-

-

50

-

-

51

G7 20WT/OR

VEHICLE SPEED SIGNAL

52

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

229

CONNECTOR PINOUTS

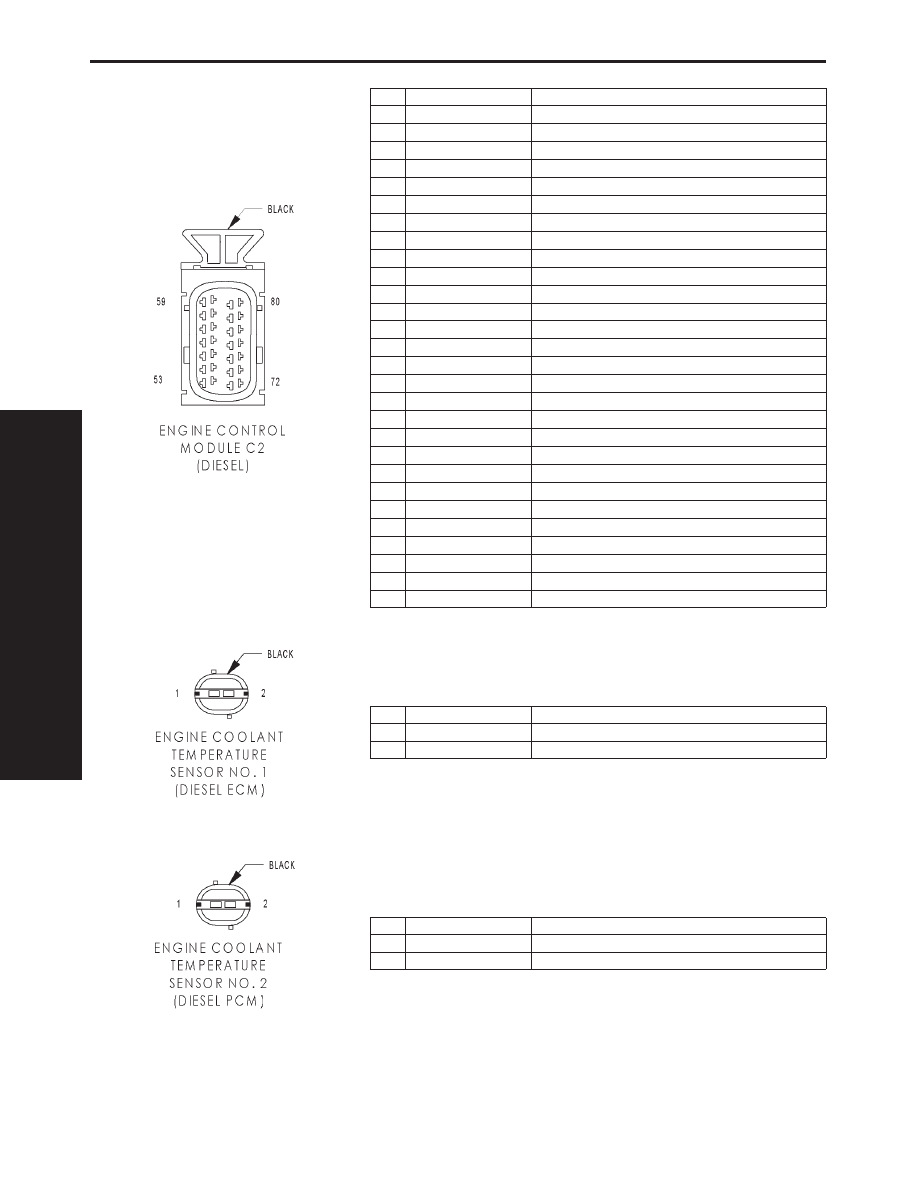

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 28 WAY

CAV

CIRCUIT

FUNCTION

53

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 20TN/BK

ECM ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 20LG/YL

NEEDLE MOVEMENT SENSOR (-)

56

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR REFERENCE COIL

57

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

58

K135 20WT

CONTROL SLEEVE POSITION SENSOR MEASURE COIL

59

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

60

-

-

61

K167 18BR/YL

SENSOR GROUND

62

K67 20BR/WT

NEEDLE MOVEMENT SENSOR (+)

63

-

-

64

-

-

65

-

-

66

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

67

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

Z24 18BK/RD

ENGINE SPEED SENSOR SIGNAL

70

K3 18BK/YL

SENSOR GROUND

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

K157 20YL

FUEL TEMPERATURE SENSOR GROUND

77

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

78

-

-

79

K126 18LG

FUEL TIMING SOLENOID CONTROL

80

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

ENGINE COOLANT TEMPERATURE SENSOR NO.1 (DIESEL ECM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18TN/BK

ECM ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K3 18BK/YL

SENSOR GROUND

ENGINE COOLANT TEMPERATURE SENSOR NO.2 (DIESEL PCM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K222 18TN

PCM ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

230

CONNECTOR PINOUTS
