Dodge Dakota (ND). Manual - part 926





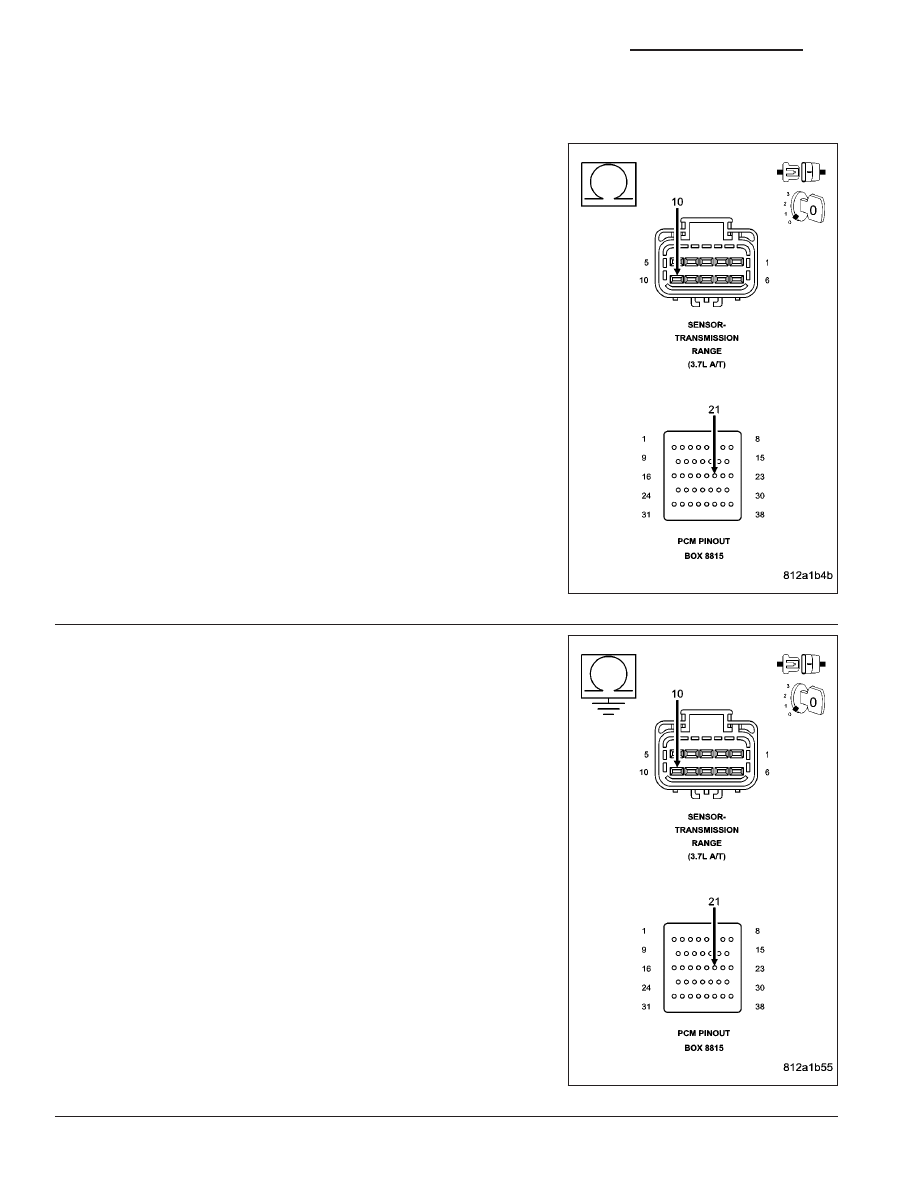

P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

11.

TRS (T41) SENSE CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the TRS harness connector.

Disconnect the PCM C3 harness connector.

NOTE: Check connectors - Clean/repair as necessary.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Tool
#8815 to perform diagnosis.
Measure the resistance of the TRS (T41) Sense circuit from the appro-
priate terminal of special tool #8815 to the TRS harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the TRS (T41) Sense circuit for an open.

Go To 19

No

>> Go To 12

12.

TRS (T41) SENSE CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the TRS (T41) Sense cir-
cuit

Is the resistance below 5.0 ohms?

Yes

>> Repair the TRS (T41) Sense circuit for a short to ground.

Go To 19

No

>> Go To 13

21 - 96

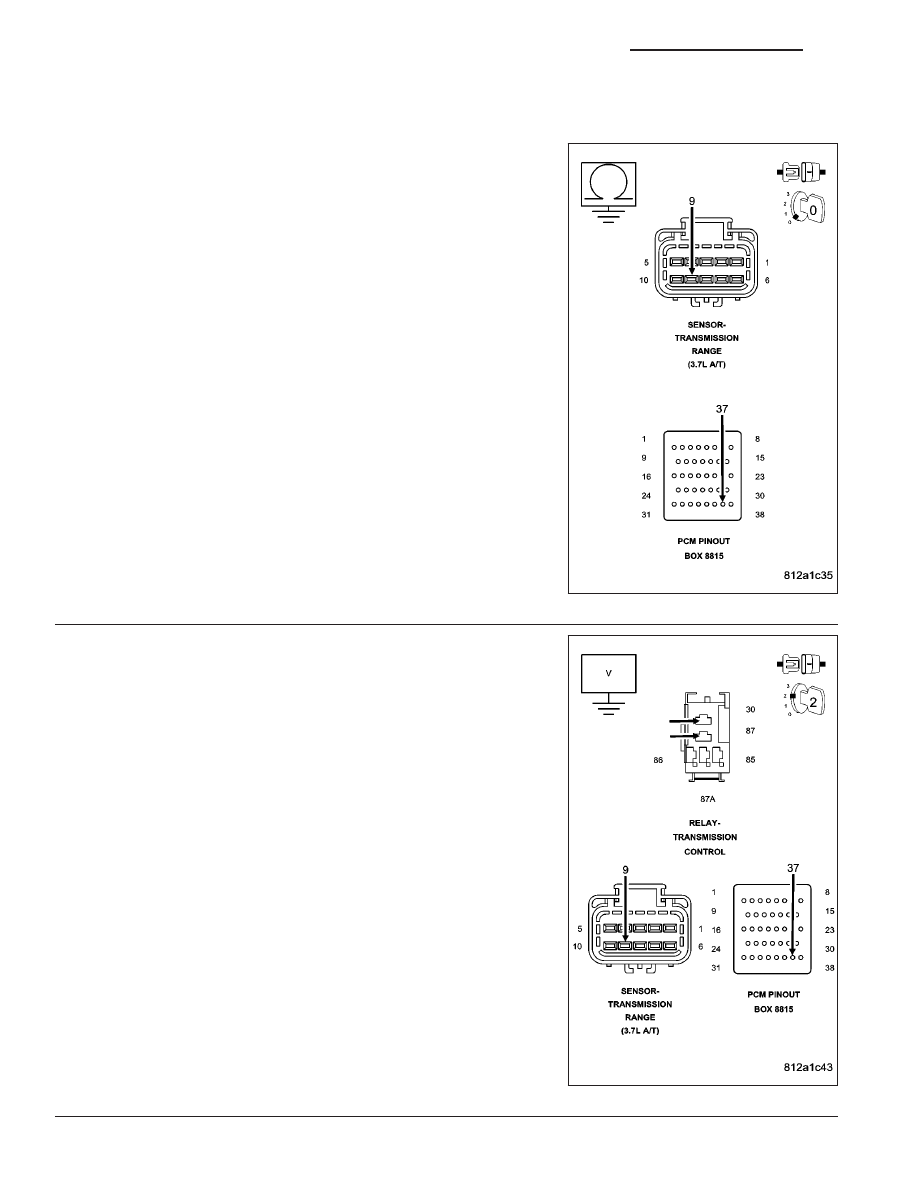

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

ND

P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

13.

TRS (T41) SENSE CIRCUIT SHORT TO VOLTAGE

Remove the Transmission Control Relay.

NOTE: Check connectors - Clean/repair as necessary.
Connect a jumper wire between the (A104) Fused B+ circuit and the
(T16) Transmission Control Relay Output circuit in the Transmission
Control Relay connector.

Ignition on, engine not running.

Measure the voltage of the TRS (T41) Sense circuit.

Is the voltage above 0.5 volt?

Yes

>> Repair the TRS (T1) Sense circuit for a short to voltage.

Go To 19

No

>> Go To 17

14.

TRS (T42) SENSE CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the TRS harness connector.

Disconnect the PCM C4 harness connector.

NOTE: Check connectors - Clean/repair as necessary.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Tool
#8815 to perform diagnosis.
Measure the resistance of the TRS (T42) Sense circuit from the appro-
priate terminal of special tool #8815 to the TRS harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the TRS (T42) Sense circuit for an open.

Go To 19

No

>> Go To 15

ND

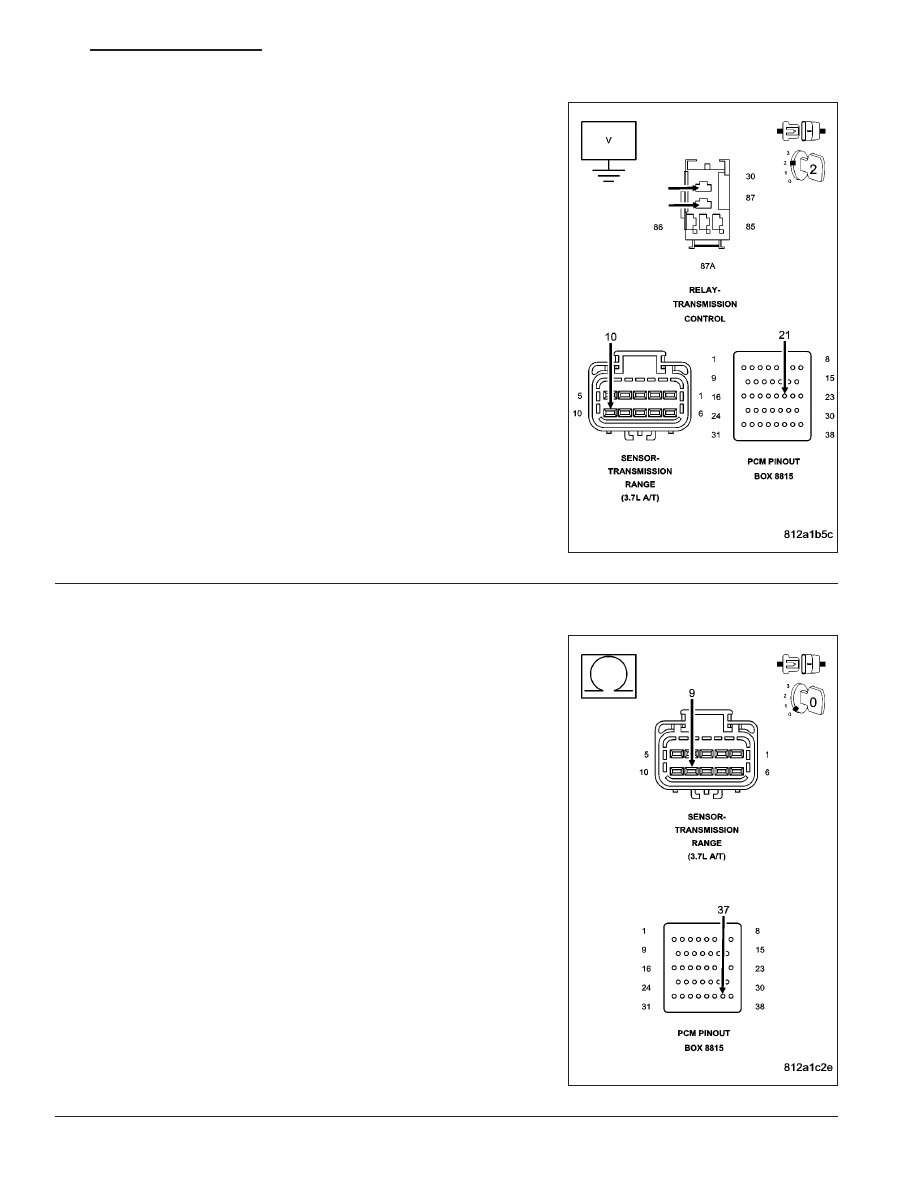

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

21 - 97

P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

15.

TRS (T42) SENSE CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the TRS (T42) Sense cir-
cuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the TRS (T42) Sense circuit for a short to ground.

Go To 19

No

>> Go To 16

16.

TRS (T42) SENSE CIRCUIT SHORT TO VOLTAGE

Remove the Transmission Control Relay.

NOTE: Check connectors - Clean/repair as necessary.
Connect a jumper wire between the (A104) Fused B+ circuit and the
(T16) Transmission Control Relay Output circuit in the Transmission
Control Relay connector.

Ignition on, engine not running.

Measure the voltage of the TRS (T42) Sense circuit.

Is the voltage above 0.5 volt?

Yes

>> Repair the TRS (T42) Sense circuit for a short to voltage.

Go To 19

No

>> Go To 17

21 - 98

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

ND

P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

17.

POWERTRAIN CONTROL MODULE

Using the schematics as a guide, inspect the wiring and connectors. Repair as necessary. Pay particular attention
to all power and ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace the Powertrain Control Module per the Service Information. With the scan tool perform QUICK
LEARN.

Go To 19

18.

CHECK AND ADJUST SHIFTER

If there are no possible causes remaining, view repair.

Repair

Adjust the Shift Linkage and/or cable per the Service Information.

Go To 19

19.

PRNDL FAULT CLEARING PROCEDURE

With the scan tool, erase Transmission DTCs.

Cycle the ignition off, then start the vehicle.

Firmly apply the brakes and shift into Overdrive.

NOTE: NOTE: Vehicle must remain in Overdrive for at least 3.0 seconds.
With the brakes firmly applied, shift slowly through all gears (PRNDL) as least three times, pausing momentarily in
each gear.

NOTE: NOTE: If all the PRNDL lights box individually then the error was cleared.
Shift into park and turn the ignition off to the lock position.

Ignition on, engine not running.

With the DRBIII

T

, read Transmission DTCs.

Does the DTC P0706 reset, or do all the PRNDL indicators remain boxed in park or neutral?

Yes

>> Return to the symptom list and perform diagnostics for P0706 CHECK SHIFTER SIGNAL.

Go To 1

No

>> Test Complete.

Perform 42RLE TRANSMISSION VERIFICATION TEST - VER 1.

20.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set the DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wiring and connectors while checking for shorted and open circuits.

Check the Shift Linkage and cable for proper operation per the Service Information.

With the scan tool, check the EATX DTC EVENT DATA to help identify the conditions in which the DTC was set.

Were there any problems found?

Yes

>> Repair as necessary.

Go To 19

No

>> Test Complete.

ND

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

21 - 99
