FRAME & BUMPERS

SPECIFICATIONS

TORQUE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

BRACKET-FASCIA SUPPORT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

BUMPER-STEP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

FASCIA-FRONT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

SUPPORT-FRONT FASCIA

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 7

FRAME

WARNING

SAFETY PRECAUTIONS AND WARNINGS

. . . 8

SPECIFICATIONS

WELD PROCESS

. . . . . . . . . . . . . . . . . . . . . . 9

FRAME DIMENSIONS

. . . . . . . . . . . . . . . . . . . 9

CROSSMEMBER-UNDERBODY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 19

HOOK-TOW

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

RECEIVER KIT-TRAILER TOW

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

FRAME & BUMPERS

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Crossmember bolts/nuts

102

75

—

Front end sheet metal mounting bolt - tow hook

75

55

—

Front fascia supprt nuts

95

70

—

Front tow hook bracket nuts

95

70

—

Rear bumper nuts

54

40

—

Trailer hitch bolts

170

125

—

ND

FRAME & BUMPERS

13 - 1

BRACKET-FASCIA SUPPORT

REMOVAL

1. Remove the fascia. (Refer to 13 - FRAME & BUMPERS/BUMPERS/FASCIA-FRONT - REMOVAL)

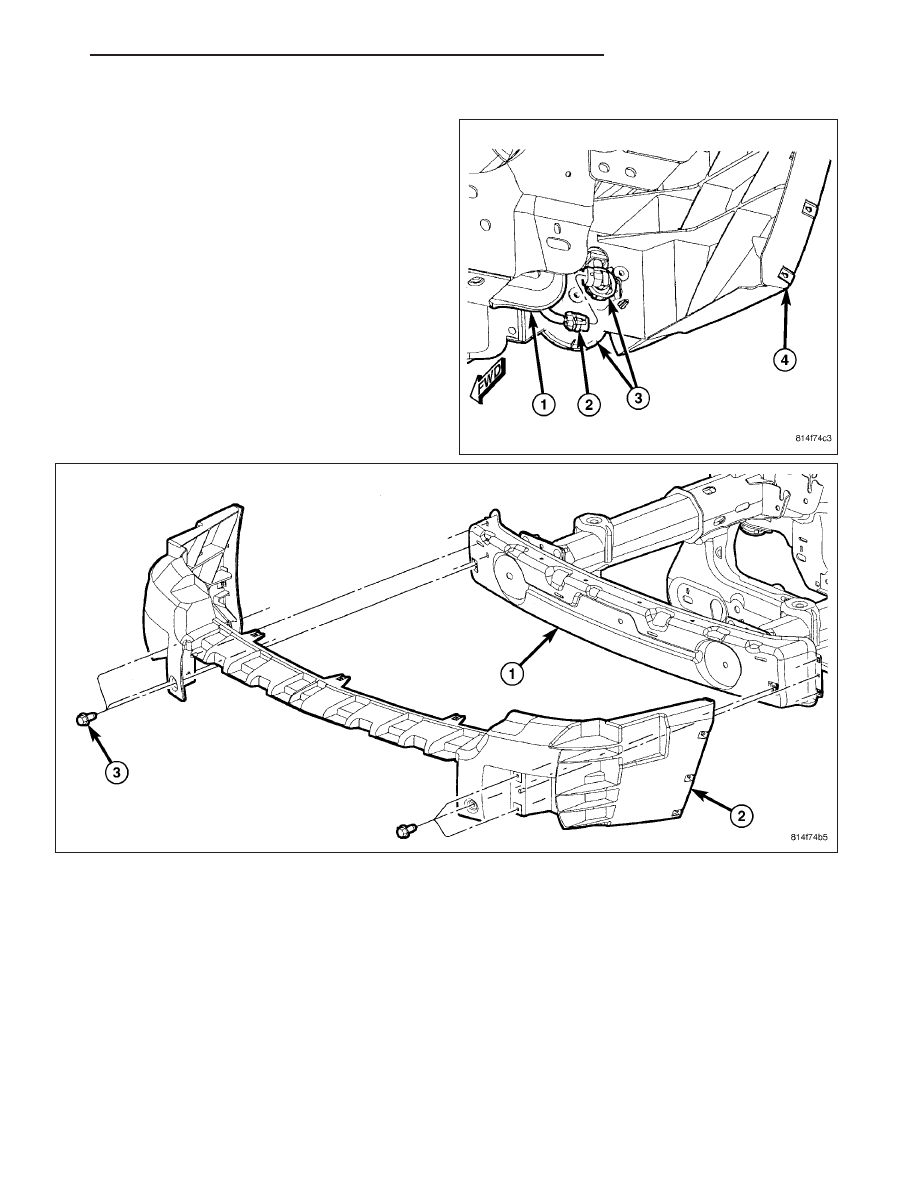

2. Remove the three screws on the top of the bracket (2).

3. Remove the six screws (3) and separate the bracket (2) from the fascia support (1).

4. Disconnect the fog lamp electrical connector (2).

5. Remove the fog lamp (3) from the bracket (4).

13 - 2

FRAME & BUMPERS

ND

INSTALLATION

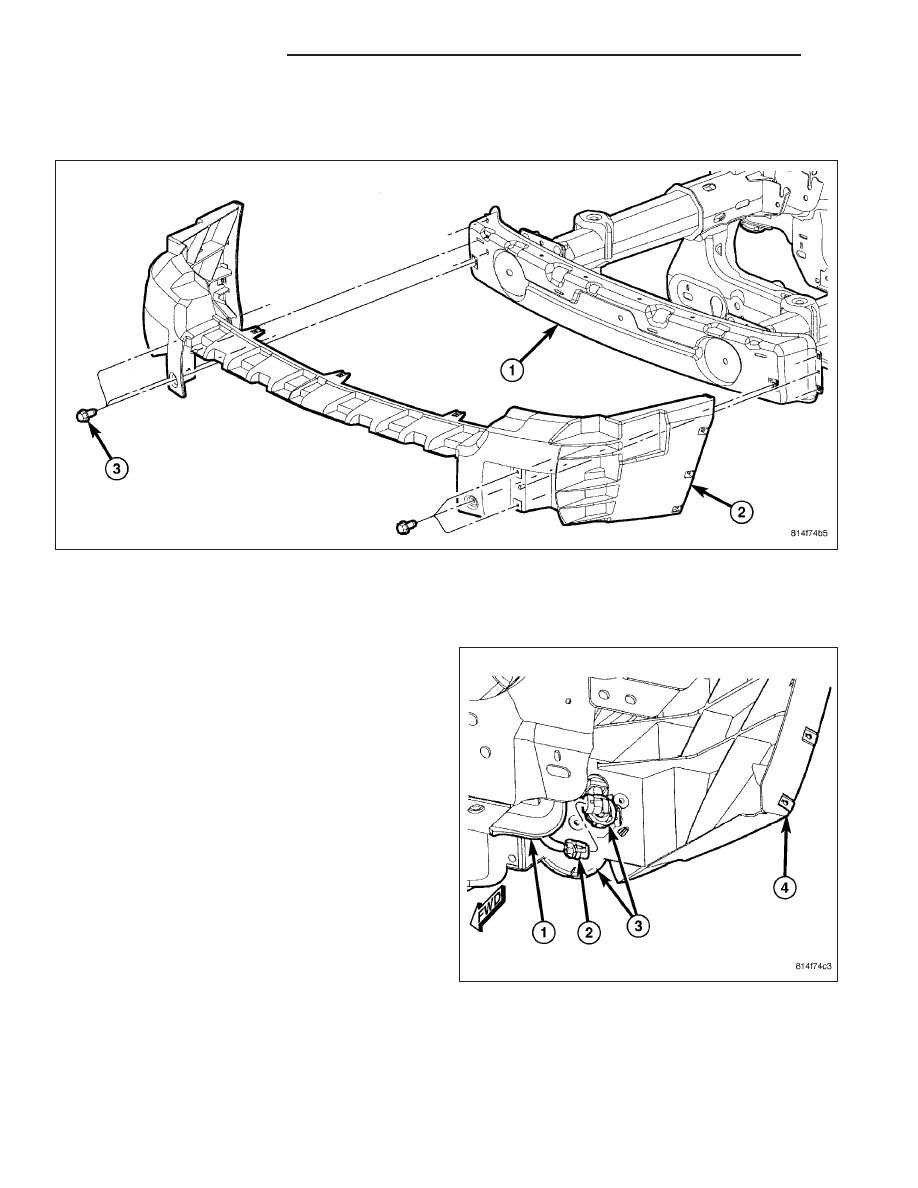

1. Install the fog lamps (3) onto the bracket (4) and

position the bracket onto the vehicle (1).

2. Connect the fog lamp electrical connector (2).

3. Install the three screws on the top of the bracket (2).

4. Install the three screws (3) on each side of the bracket (2).

5. Install the fascia. (Refer to 13 - FRAME & BUMPERS/BUMPERS/FASCIA-FRONT - INSTALLATION)
