*FUEL PRESSURE LEAK DOWN (CONTINUED)

2.

FUEL INJECTOR(S)

WARNING: The fuel system is under a constant pressure (even with the engine off). Before testing or ser-
vicing any fuel system hose, fitting or line, the fuel system pressure must be released. Failure to follow
these instructions can result in personal injury or death.
Remove special tool #C4390.

Start the engine and allow the fuel system to reach maximum pressure.

Turn the ignition off.

NOTE: NOTE: Fuel specification is 407 KPa +/- 34 KPa (59 psi +/- 5 psi).
Move special tool #C4390, Hose Clamp Pliers, from between the fuel pressure gauge and the engine to between
the fuel pressure gauge and fuel pump module.

Monitor the fuel pressure gauge for a minimum of 5 minutes.

NOTE: The pressure should not fall below 241 KPa (35 psi)

Does the fuel pressure drop?

Yes

>> Replace the leaking fuel injectors.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Test Complete.

9 - 746

ENGINE ELECTRICAL DIAGNOSTICS

ND

*NO CRANK CONDITION

ND

ENGINE ELECTRICAL DIAGNOSTICS

9 - 747

*NO CRANK CONDITION (CONTINUED)

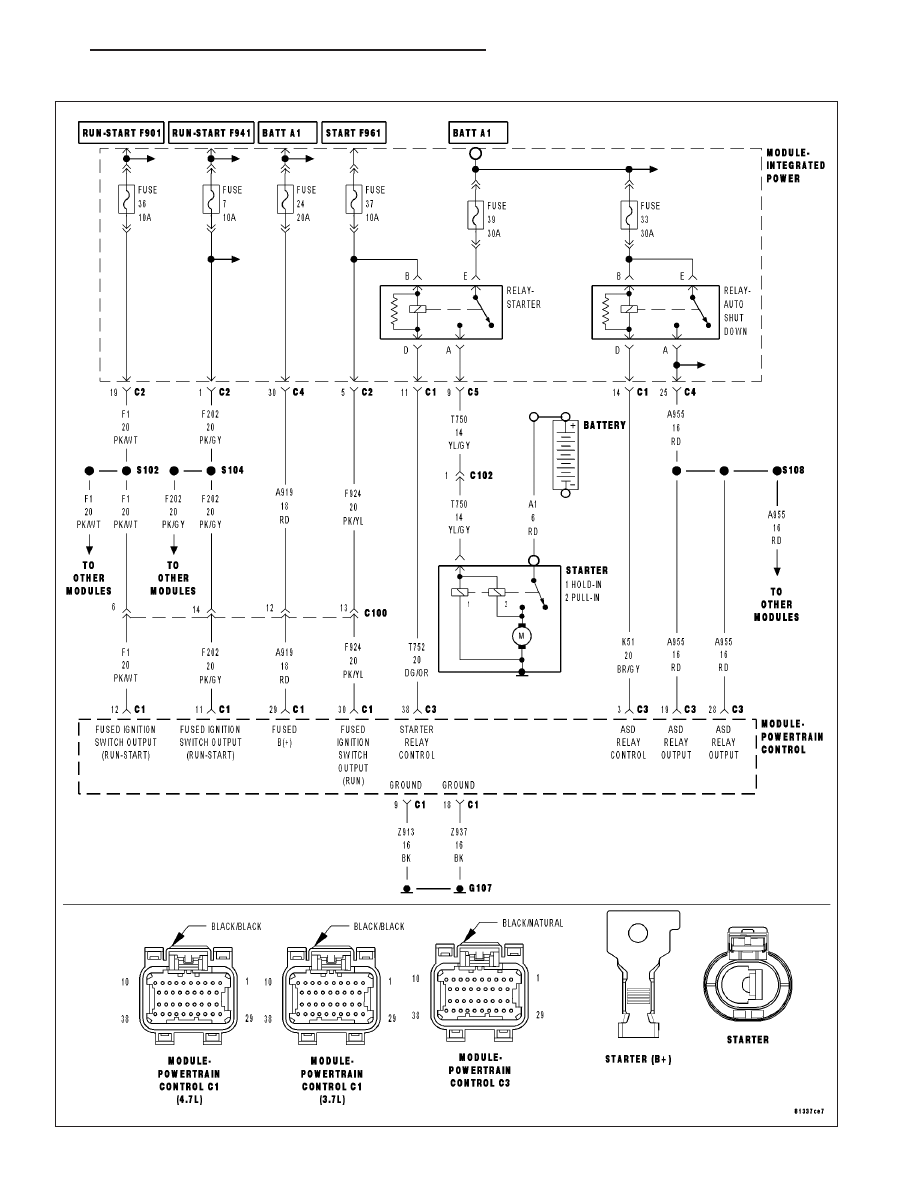

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

MECHANICAL CONDITION

BATTERY CIRCUIT RESISTANCE TOO HIGH

FUSED IGNITION SWITCH OUTPUT CIRCUITS

FUSED B+ CIRCUIT OPEN

(T752) STARTER RELAY CONTROL CIRCUIT OPEN

(T750) STARTER RELAY OUTPUT CIRCUIT OPEN

TRANSMISSION RANGE SENSOR

STARTER RELAY

STARTER

Diagnostic Test

1.

MECHANICAL CONDITION

NOTE: Verify the battery is fully charged and capable of passing a load test before continuing.

WARNING: Make sure the battery is disconnected, then wait two minutaes before proceeding. Failur to do
so may result in personal injury or possible death.
Turn the engine over by hand to make sure the engine is not seized.

Is the engine able to turn over?

Yes

>> Go To 2

No

>> Repair the mechanical condition preventing the starter motor from cranking.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

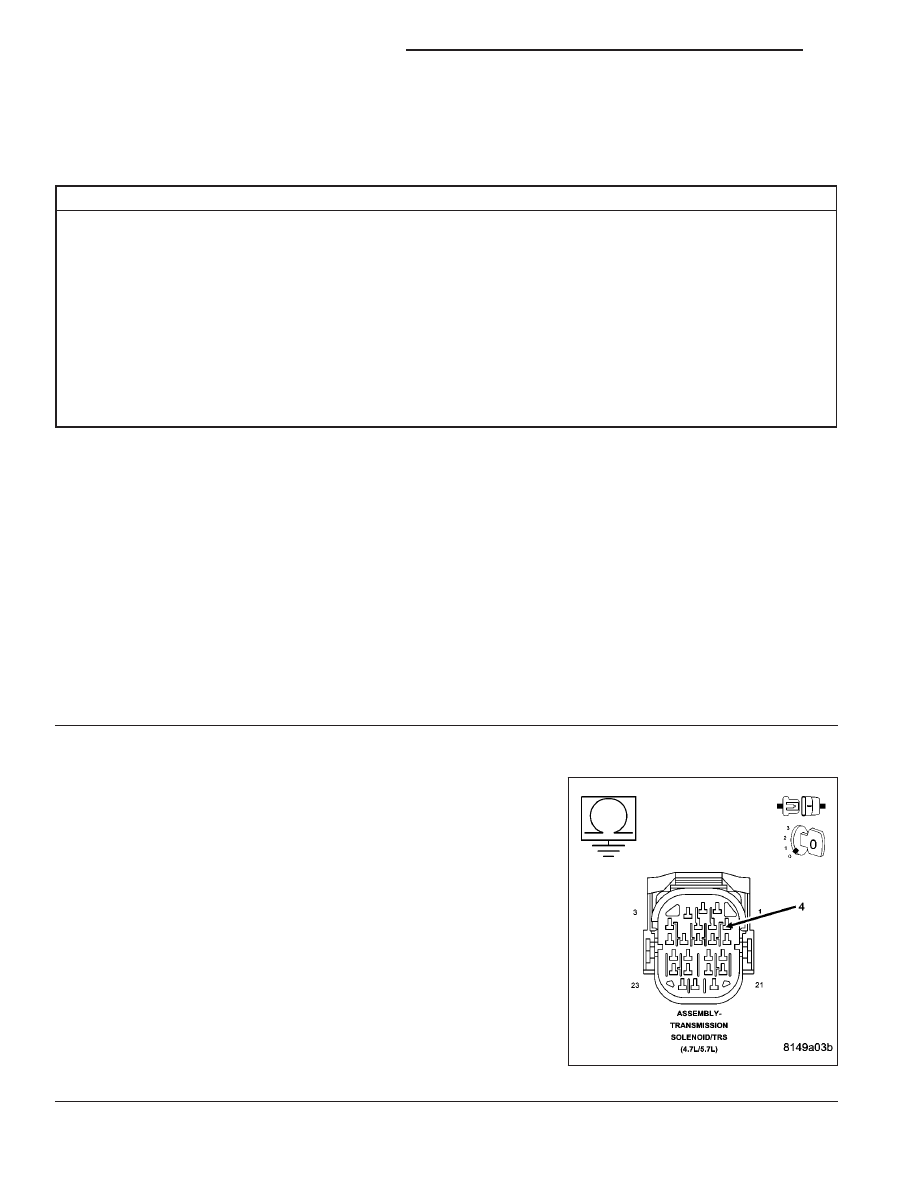

TRANSMISSION RANGE SENSOR

Turn the ignition off.

Disconnect the TRS harness connector.

Move the Gear selector through all gear positions, from Park to 1st
and back.

While moving the gear selector through each gear, measure the resis-
tance between ground and the TRS (T41) Sense (P/NSense) circuit at
the TRS connector.

NOTE: The circuit is grounded in Park and Neutral and open in
the other positions.

Did the resistance change from above 100 kohms (open) to
below 10.0 ohms (grounded)?

Yes

>> Go To 3

No

>> Replace the Transmission Range Sensor.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

9 - 748

ENGINE ELECTRICAL DIAGNOSTICS

ND

*NO CRANK CONDITION (CONTINUED)

3.

EXCESSIVE RESISTANCE IN THE BATTERY CIRCUIT

Turn the ignition off.

Check the Battery Cables for excessive resistance using the service information procedure.

Did either Battery Cable have a voltage drop greater than 0.2 of a volt?

Yes

>> Repair the excessive resistance in the Battery circuit.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

STARTER RELAY

Turn ignition off.

Remove the Starter Relay from IPM.

CAUTION: The Parking Brake must be on and the Transmission must be in park for a vehicle equipped with
an automatic transmission.

WARNING: When the engine is operating, do not stand in direct line with the fan. Do not put your hands
near the pulleys, belts, or fan. Do not wear loose clothing. Failure to follow these instructions can result in
personal injury or death.
Briefly connect a jumper wire between Internal Fused B+ circuit and the (T750) Starter Relay Output circuit.

Did the Starter Motor crank the engine?

Yes

>> Go To 5

No

>> Go To 7

5.

INTERNAL FUSED IGNITION SWITCH OUTPUT CIRCUIT

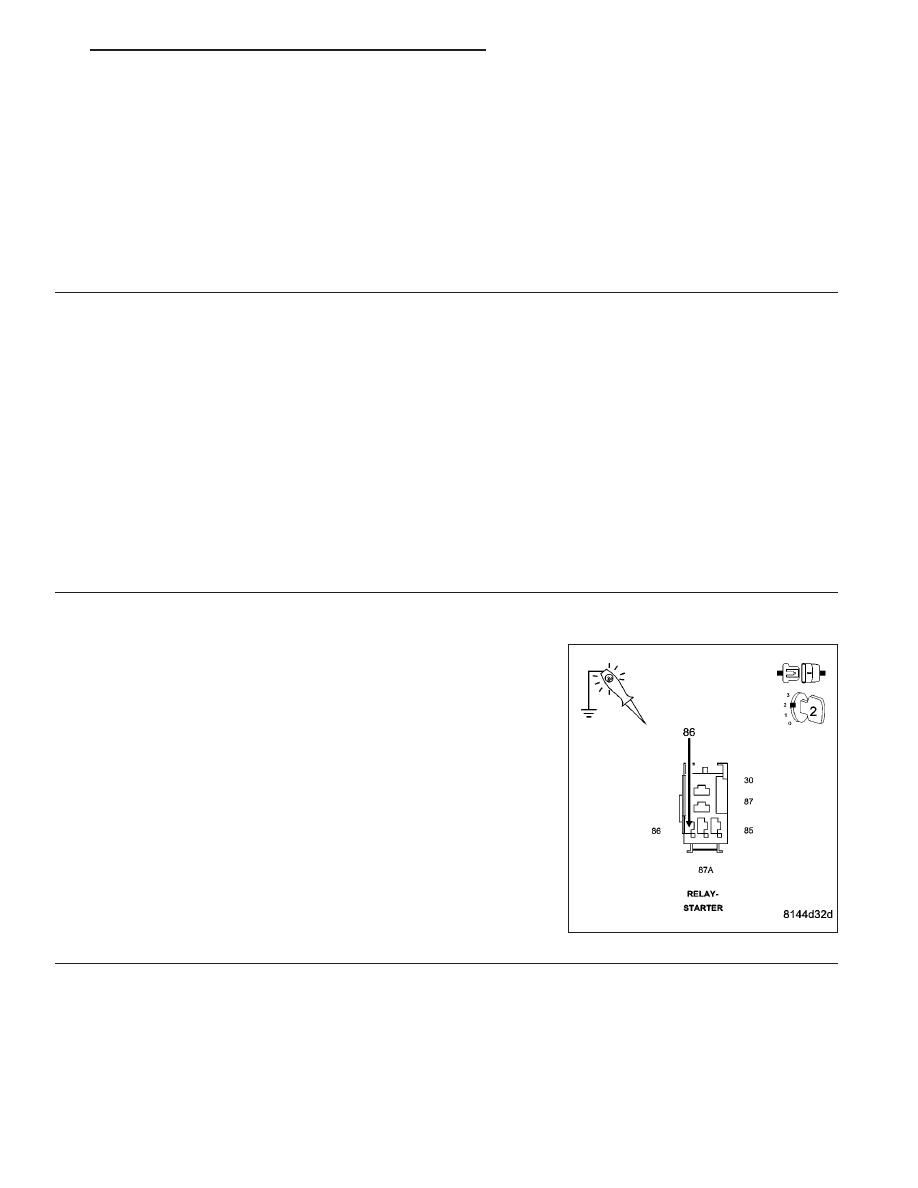

Ignition on, engine not running.

Using a 12-volt test light, probe the Internal Fused Ignition Switch Out-
put circuit in the Starter Relay connector.

While observing 12-volt test light, hold ignition key in the start position.

Does the test light illuminate brightly?

Yes

>> Go To 6

No

>> Repair the excessive resistance in the InternalFused Igni-

tion Switch Output circuit. Inspect related fuses and repair
as necessary.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)
