B2314-WIPER ON/OFF CONTROL CIRCUIT HIGH (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Wiper On/Off Relay.

Disconnect the FCM IPM harness connector.

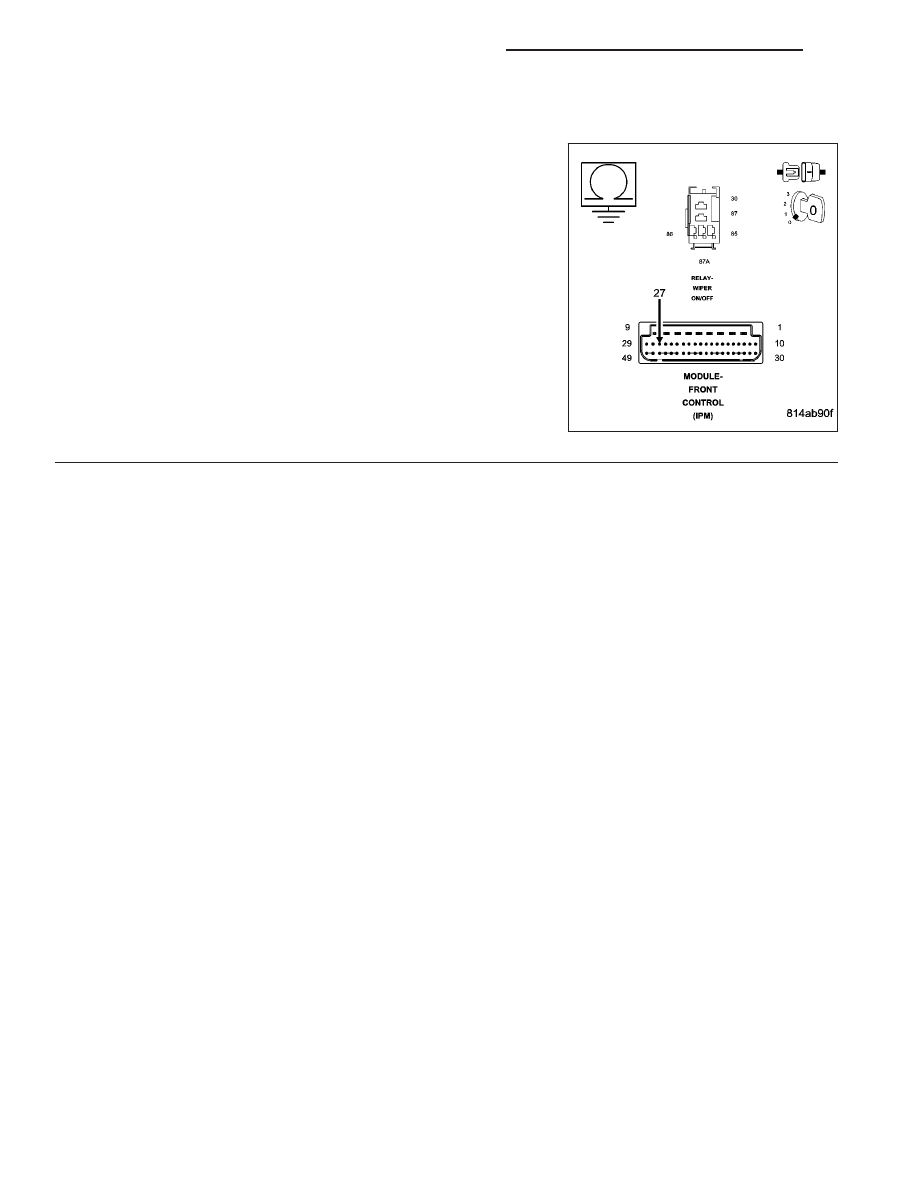

Measure the voltage between ground and the (W5) Wiper On/Off
Relay Control circuit in the PDC.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center in accordance with

the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1.

8R - 22

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

ND

B2317-WIPER HI/LOW CONTROL CIRCUIT LOW

ND

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 23

B2317-WIPER HI/LOW CONTROL CIRCUIT LOW (CONTINUED)

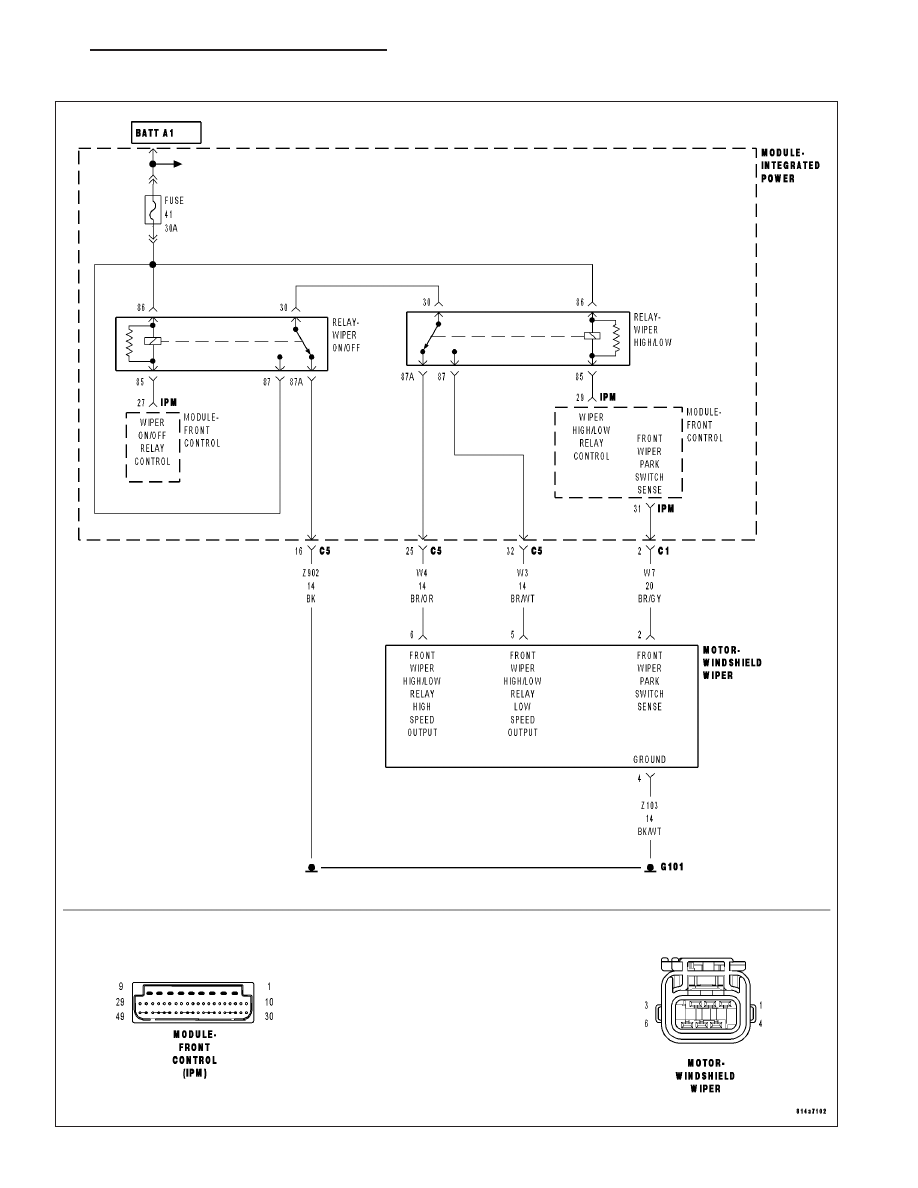

For the Wiper/Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/low condition.

Possible Causes

(W2) WIPER HIGH/LOW RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

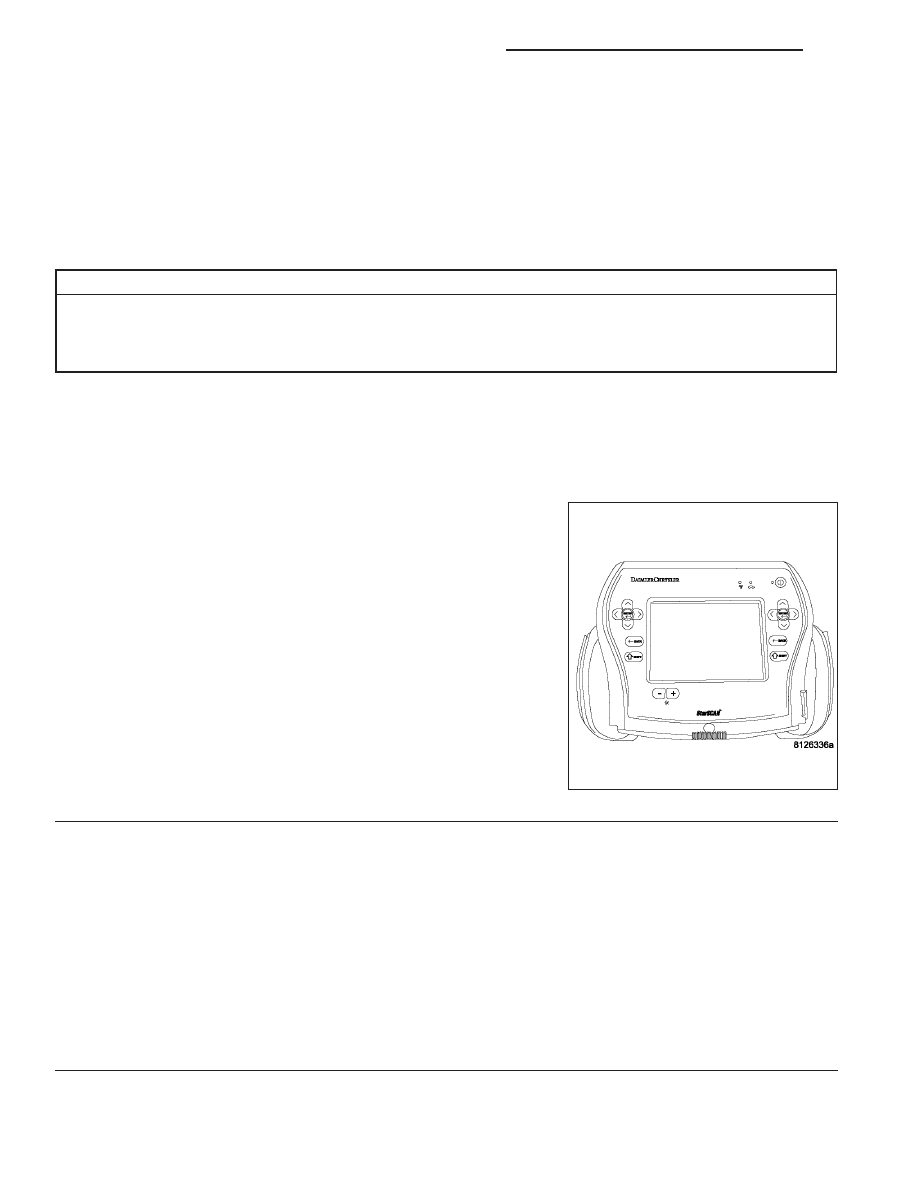

With the Scan Tool, clear all FCM DTC’s.

Turn the Wipers from High to Low.

With the Scan Tool, read the Wiper DTC’s.

Does the Scan Tool read: B2317-WIPER HI/LOW CONTROL CIR-
CUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

WIPER HI/LOW RELAY

Turn the ignition off.

Install a substitute relay in place of the Wiper Hi/Low Relay.

Turn the ignition on.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read: B2317-WIPER HI/LOW CONTROL CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Wiper Hi/Low Relay in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

8R - 24

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

ND

B2317-WIPER HI/LOW CONTROL CIRCUIT LOW (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Wiper Hi/Low Relay.

Disconnect the FCM C3 harness connector.

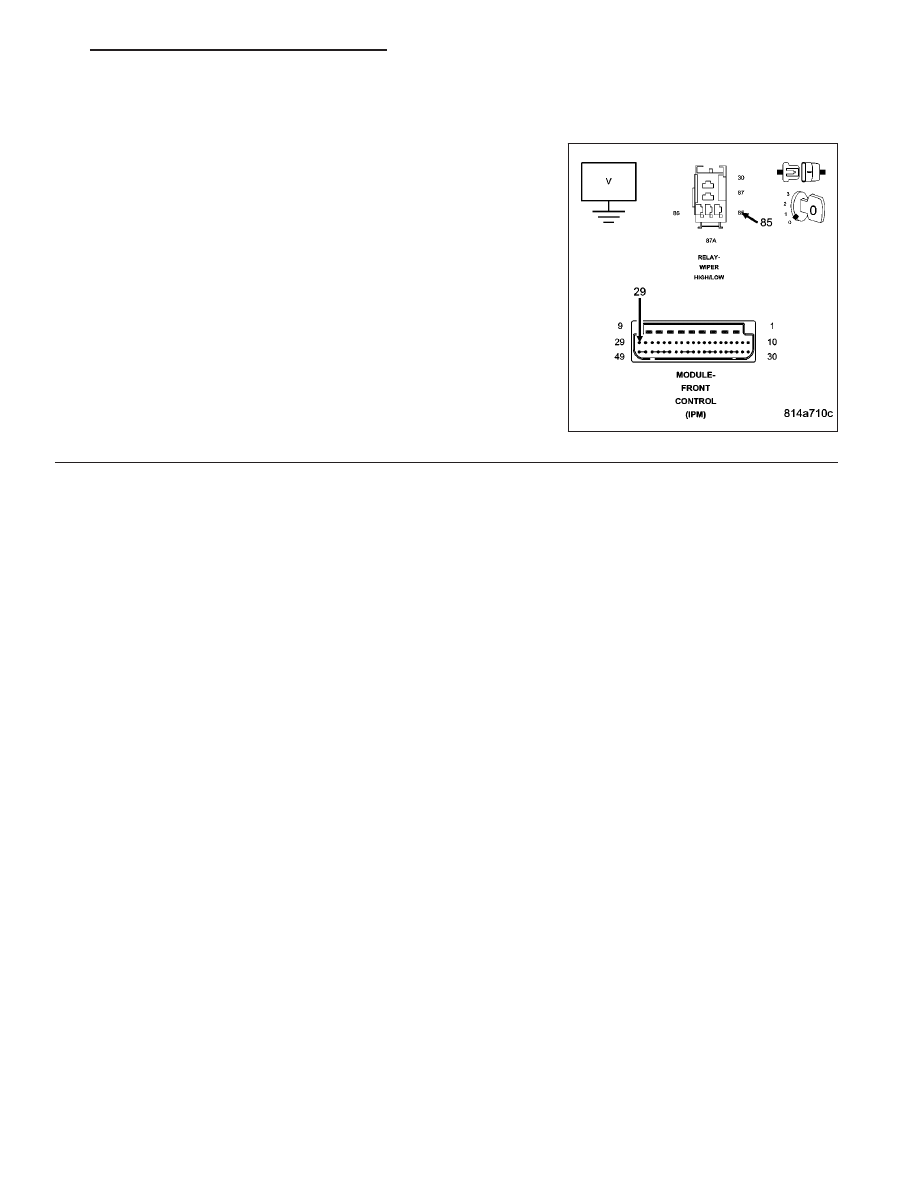

Measure the resistance between ground and the Wiper Hi/Low Relay
Control circuit in the PDC.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center in accordance with

the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1.
