B210D-BATTERY VOLTAGE LOW (CONTINUED)

2.

TEST THE VOLTAGE OF OCM (A956) FUSED B(+) AND (F201) FUSED IGNITION SWITCH OUTPUT
(RUN-START) CIRCUITS.

WARNING: WARNING:To avoid personal injury or death, turn the
ignition off, disconnect the battery and wait two minutes before
proceeding.

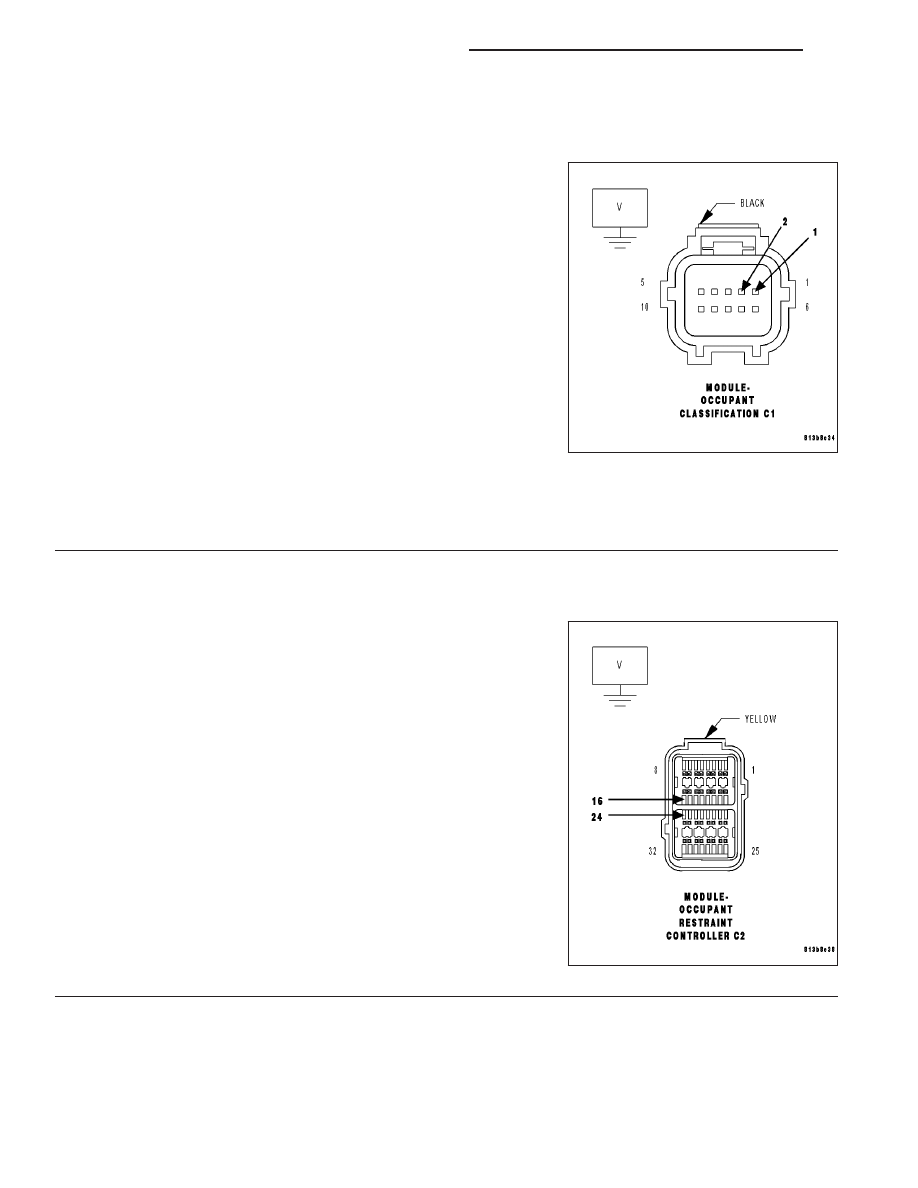

Disconnect the OCM C1 connector.

NOTE: Check connectors - Clean and repair as necessary.

WARNING: WARNING:To avoid personal injury or death, turn the
ignition on, then reconnect the battery.
Measure the voltage of the (F201) Fused Ignition Switch Output (Run-
Start) circuit.

Measure the voltage of the (A956) Fused B+ circuit.

Is the voltage above 6.75 volts on both circuits?

Yes

>> Replace the OCM in accordance with the service informa-

tion. Perform the Occupant Classification Module System
Verification Test.

Perform OCS VERIFICATION TEST - VER 1.

No

>> Repair the (A956) FUSED B(+) and/or (F201) Fused Ignition Switch Output (Run-Start) circuits for an

open.

Perform OCS VERIFICATION TEST - VER 1.

3.

MEASURE THE VOLTAGE OF ORC (F201) FUSED IGNITION SWITCH OUTPUT (RUN/START) AND (F100)
FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUITS

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the ORC C2 connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the F201 and F100 circuits.

Is the voltage above 6.75 volts on both circuits?

Yes

>> Replace the ORC in accordance with the Service Informa-

tion.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Repair the appropriate circuit or circuits for an open.

Perform ORC VERIFICATION TEST - VER 1.

8O - 320

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B210D-BATTERY VOLTAGE LOW (CONTINUED)

4.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found Erase all codedxcs before returning vehicle to customer.

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 321

B210E-BATTERY VOLTAGE HIGH

8O - 322

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B210E-BATTERY VOLTAGE HIGH (CONTINUED)

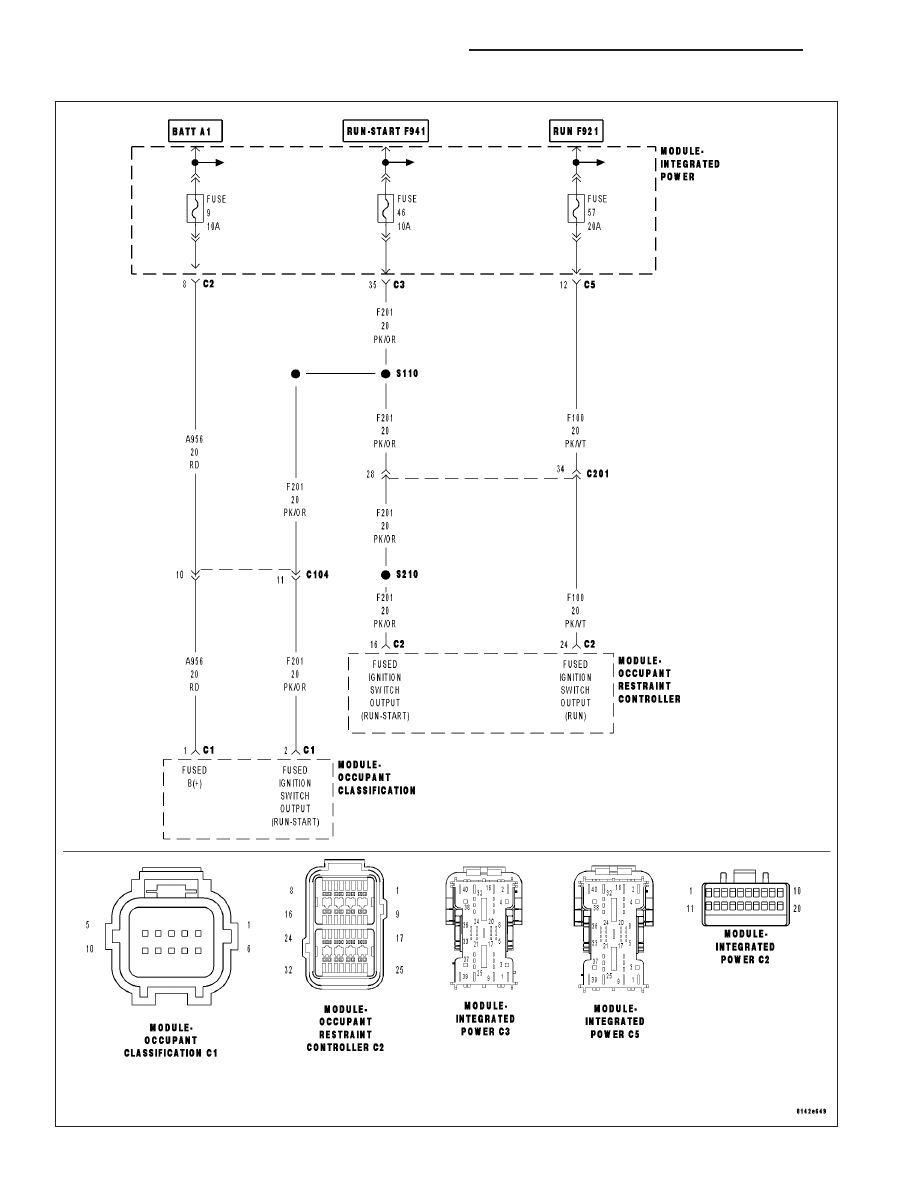

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status received is RUN or SNA, the module checks the (A956) Fused B+ circuit
voltage input range.

•

Set Condition:
If the module detects that the battery voltage is greater than or equal to 24.25 volts ±0.25 volts for 10 seconds.

Possible Causes

VEHICLE CHARGING SYSTEM

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on, then off, and then on again.

With the scan tool, read OCM DTCs.

Does the scan tool display active: B210E-BATTERY VOLTAGE HIGH?

Yes

>> Go To 2

No

>> Go To 4

2.

CHECK THE BATTERY VOLTAGE TO THE OCCUPANT CLASSIFICATION MODULE

With the scan tool in Data Display, read OCM battery voltage.

Is the battery voltage greater than 24.25 volts ±0.25 volts?

Yes

>> Go To 3

No

>> Replace the OCM in accordance with the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

3.

CHECK FOR CHARGING SYSTEM RELATED DTCs IN THE POWERTRAIN CONTROL MODULE (PCM)

With the scan tool in ECU View, select PCM and check for any Charging System related DTCs.

Does the scan tool display any Charging System related DTCs?

Yes

>> Diagnose and repair the DTCs. Refer to (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the OCM in accordance with the Service Information.

Perform OCS VERIFICATION TEST - VER 1.
