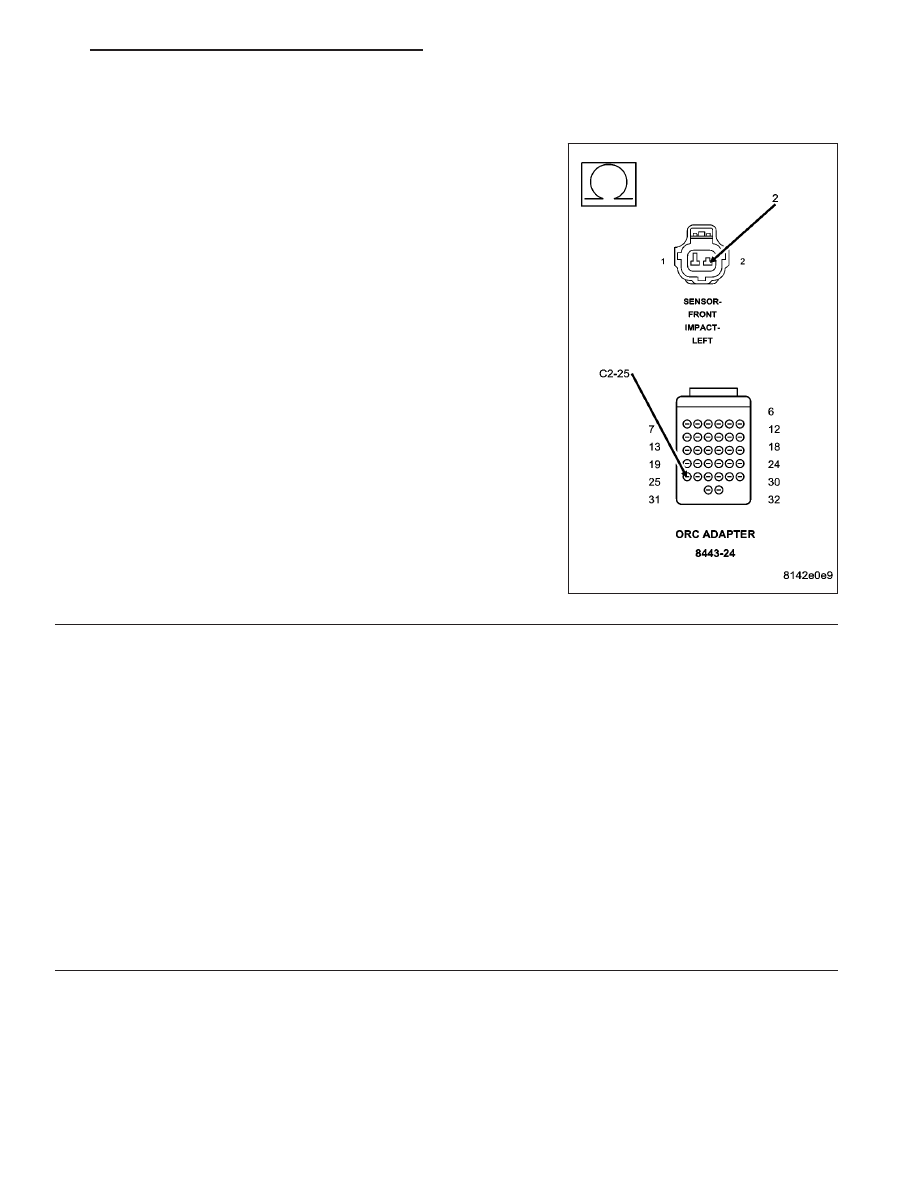

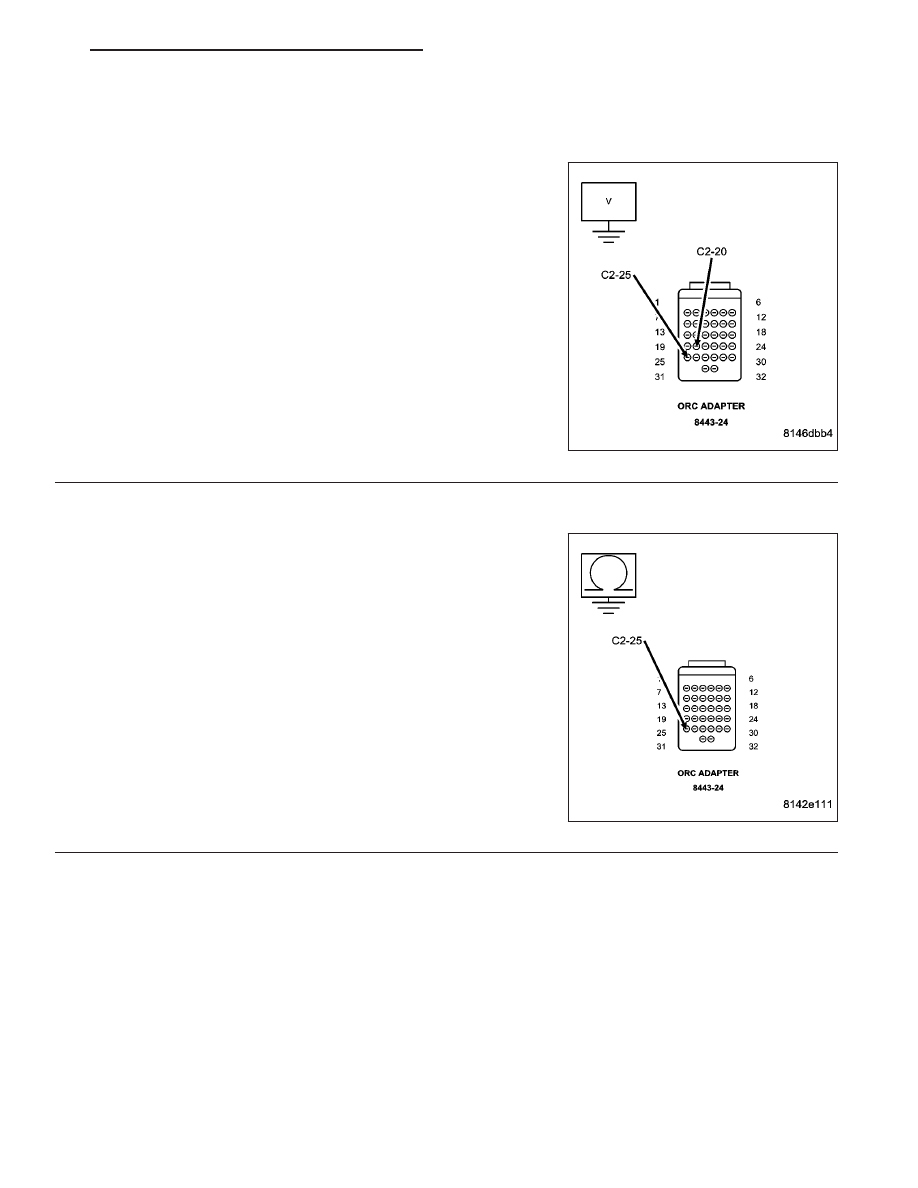

B1B70-UP-FRONT LEFT SATELLITE ACCELERATION SENSOR INTERNAL (CONTINUED) For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS). For a complete wiring diagram Refer to Section 8W. • When Monitored: • Set Condition: Possible Causes (R79) SIGNAL CIRCUIT SHORTED TO BATTERY (R79) SIGNAL CIRCUIT SHORTED TO GROUND (R79, R81) FRONT LEFT IMPACT SENSOR CIRCUITS SHORTED TOGETHER (R81) FRONT LEFT IMPACT SENSOR GROUND CIRCUIT OPEN (R79) FRONT LEFT IMPACT SENSOR SIGNAL CIRCUIT OPEN ORC, FRONT LEFT IMPACT SENSOR Diagnostic Test 1. VERIFY THAT DTC B1B70-UP-FRONT LEFT SATELLITE ACCELERATION SENSOR INTERNAL IS ACTIVE NOTE: Ensure the battery is fully charged. NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must With the scan tool, read ORC DTCs. Does the scan tool display active: B1B70-UP-FRONT LEFT SATELLITE ACCELERATION SENSOR INTER- Yes >> Go To 2 No >> Go To 9 8O - 164 RESTRAINTS - ELECTRICAL DIAGNOSTICS ND |
