B1206-PASSENGER AIRBAG INDICATOR CIRCUIT OPEN (CONTINUED)

5.

CHECK (G104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT FOR A SHORT TO GROUND

WARNING: If the Occupant Restraint Controller (ORC) is dropped
at any time, it must be replaced. Failure to take the proper pre-
cautions can result in accidental airbag deployment and personal
injury or death.
Reconnect the Lamp-Passenger Airbag On/Off Indicator connector.

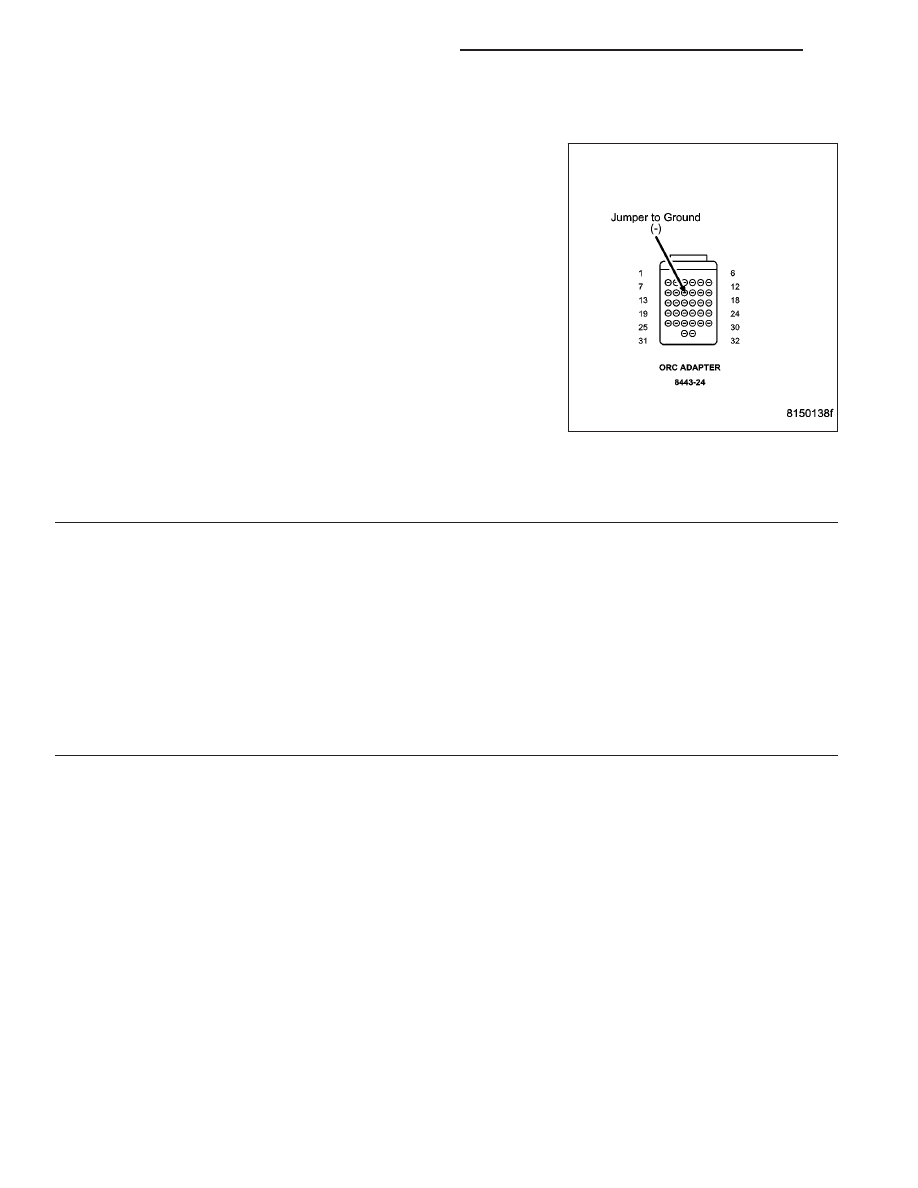

Connect a jumper wire between the (G104) Passenger Airbag Indica-
tor Driver circuit in the ORC Adaptor 8443-25 (terminal 9) and ground.

Is the Passenger Airbag On/Off Indicator on?

Yes

>> Go To 6

Perform ORC VERIFICATION TEST - VER 1.

No

>> Replace the Lamp-Passenger Airbag On/Off Indicator.

6.

REPLACE THE ORC

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions can result in accidental airbag deployment and personal injury or death.

Repair

Replace the ORC in accordance with the service information.

Perform the ORC VERIFICATION TEST-VER 1.

8O - 16

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B1206-PASSENGER AIRBAG INDICATOR CIRCUIT OPEN (CONTINUED)

7.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 17

B1207-PASSENGER AIRBAG INDICATOR CIRCUIT SHORTED TOGETHER

Perform the B1205-PASSENGER AIRBAG INDICATOR CIRCUIT HIGH test. (Refer to 8 - ELECTRICAL/RE-
STRAINTS - DIAGNOSIS AND TESTING)

8O - 18

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

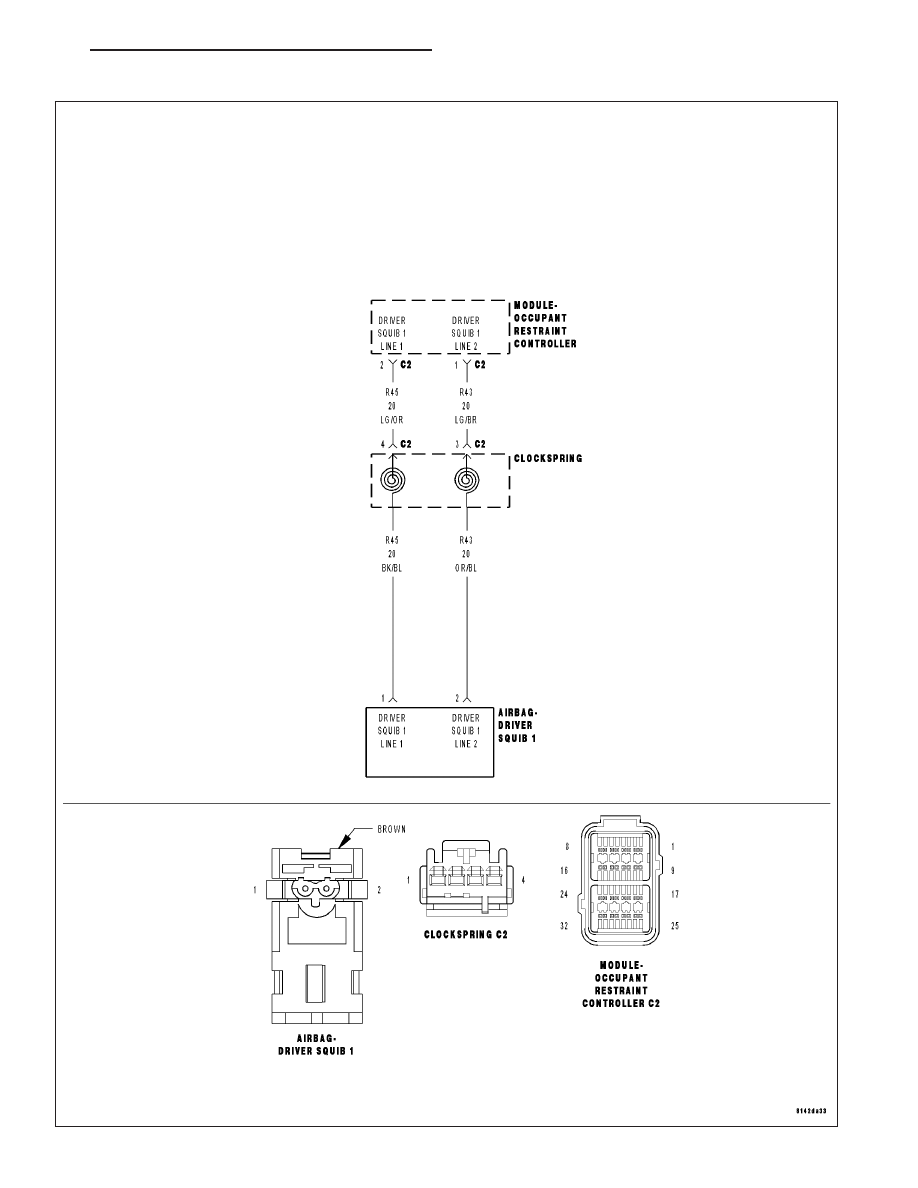

B1B00-DRIVER AIRBAG SQUIB 1 CIRCUIT LOW

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 19
