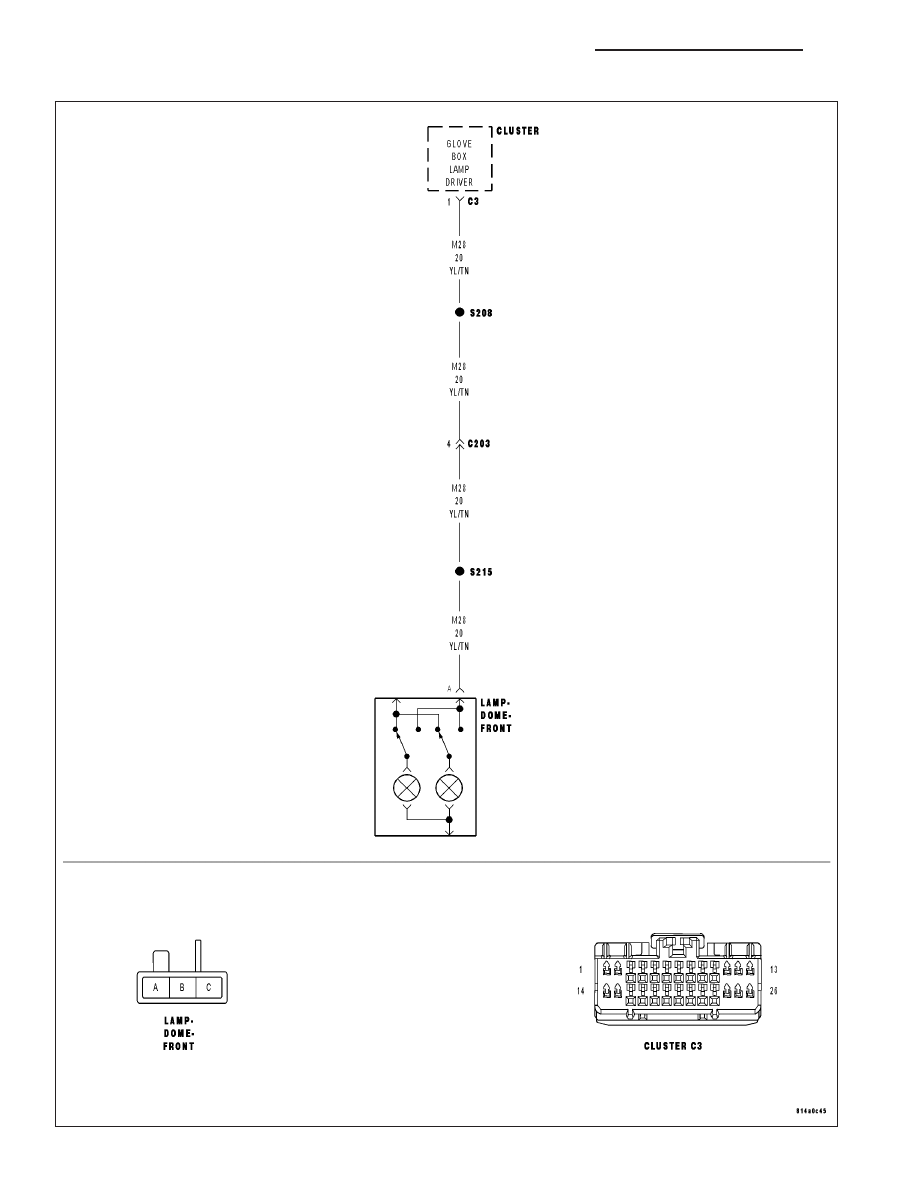

B1623-GLOVEBOX/MAP LAMP OUTPUT CIRCUIT SHORT TO GROUND

8L - 126

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

ND

B1623-GLOVEBOX/MAP LAMP OUTPUT CIRCUIT SHORT TO GROUND (CONTINUED)

For the Interior Lighting circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

(M28) GLOVE BOX/MAP LAMP OUTPUT CIRCUIT SHORT TO GROUND

INSTRUMENT CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

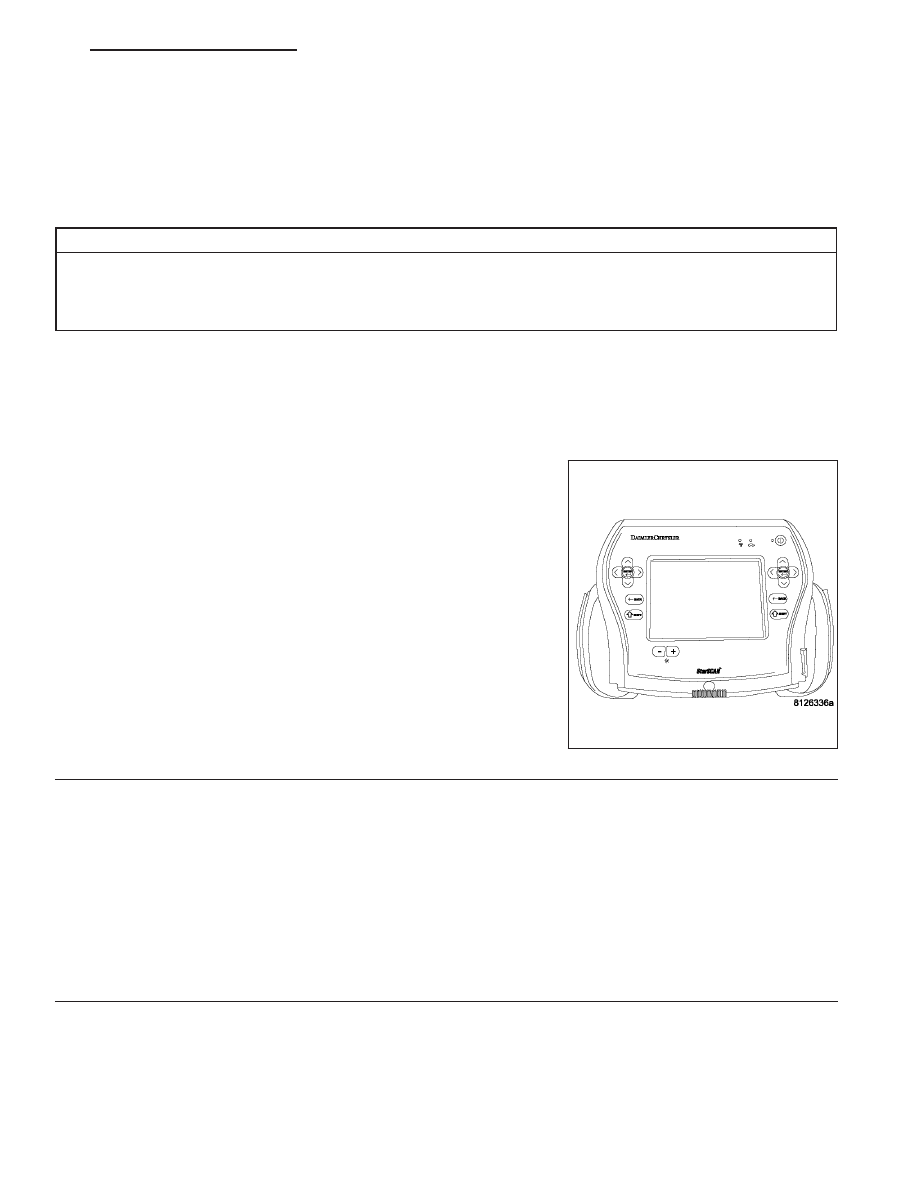

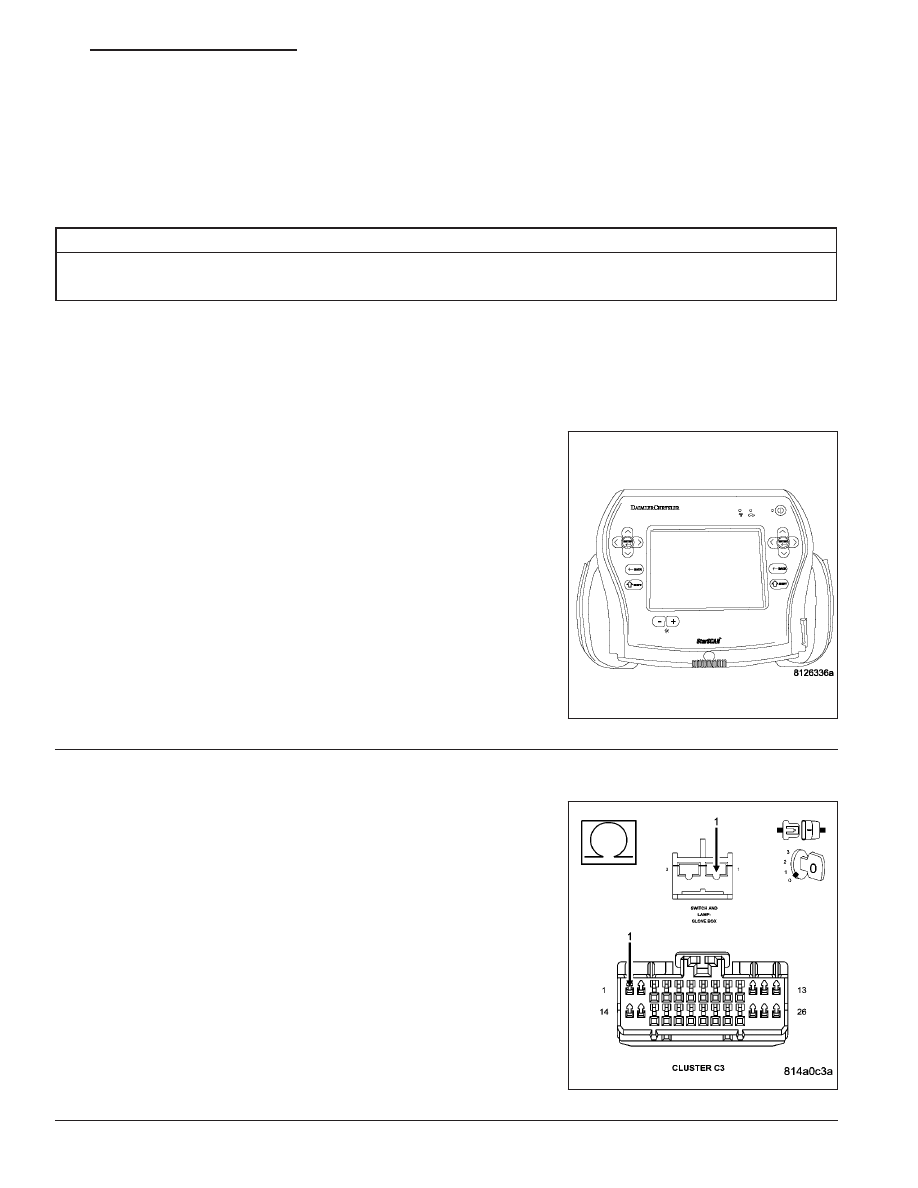

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all CCN DTC’s.

Turn the Glove Box lamps on.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B1623-GLOVEBOX/MAP LAMP OUT-
PUT CIRCUIT SHORT TO GROUND?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

INSTRUMENT CLUSTER

Turn the ignition off.

Disconnect the Glovebox Lamp Switch harness connector.

Disconnect the Instrument Cluster C3 connector.

Measure the resistance of the (M28) Glovebox Lamp Output circuit to
ground.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (M28) Glovebox-Map Lamp Output circuit.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1.

ND

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 127

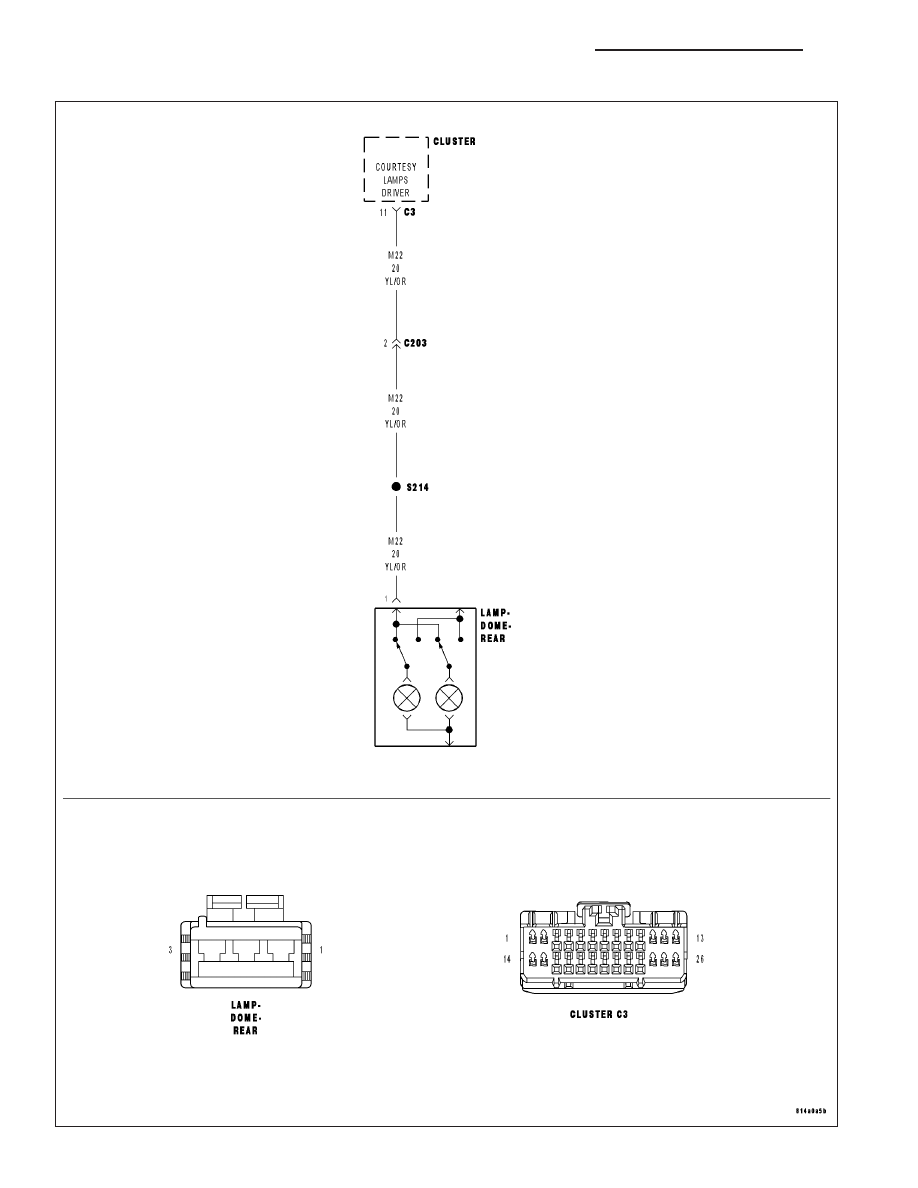

B1627-CARGO LAMP OUTPUT CIRCUIT SHORT TO GROUND

8L - 128

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

ND

B1627-CARGO LAMP OUTPUT CIRCUIT SHORT TO GROUND (CONTINUED)

For the Interior Lighting circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

Headlamp Switch

(M22) Cargo Lamp Output Circuit Short to Ground

Instrument Cluster

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Intermittent Condition

turn the ignition on.

With the Scan Tool, clear all CCN DTC’s.

Turn the Cargo Lamps on.

With the Scan Tool, read the DTC information.

Does the SCan Tool read: B1627-CARGO LAMP OUTPUT CIR-
CUIT SHORT TO GROUND?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

Headlamp Switch

Disconnect the Headlamp Switch connector.

Turn the ignition on.

Using the Scan Tool, read DTC’s.

Does the Scan Tool display Headlamp Switch 5.0 volts?

Yes

>> Go To 3

No

>> Replace the Headlamp Switch.

Perform the BODY VERIFICATION TEST VER — 1.
