Dodge Dakota (ND). Manual - part 205

U0186-LOST COMMUNICATION WITH AUDIO AMPLIFIER (CONTINUED)

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTCS

With the scan tool, select Network Diagnostics.

Is there more than one module with active DTCs “Logged Against” the Amplifier?

Yes

>> Replace/update the Amplifier in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform the appropriate VERIFICATION TEST.

8E - 76

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

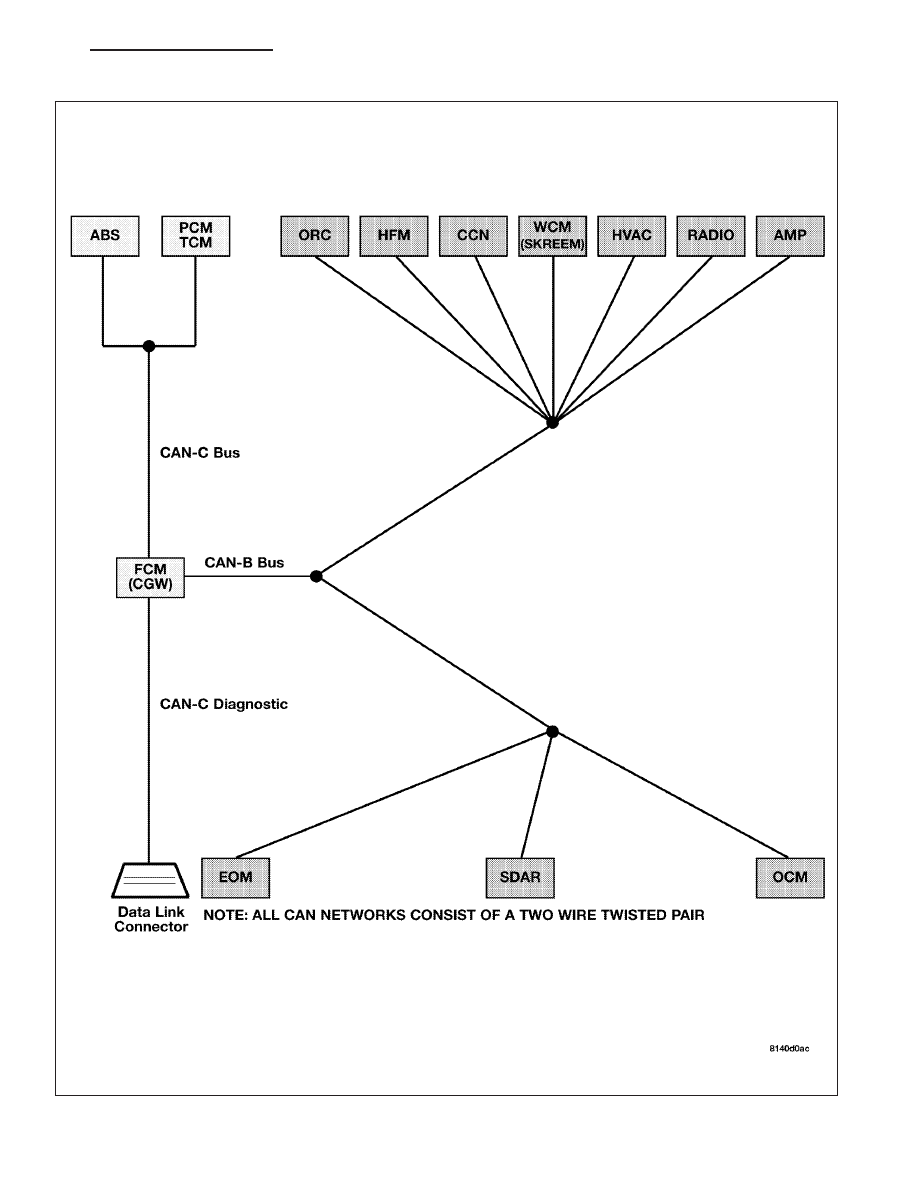

U0195-LOST COMMUNICATION WITH SDARS

ND

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 77

U0195-LOST COMMUNICATION WITH SDARS (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on

•

Battery voltage between 10 and 16 volts

•

IOD fuse installed

•

FCM is configured correctly

•

Set Condition:
Bus messages not received from the Satellite Receiver (SDAR) for approximately 2 to 5 seconds.

Possible Causes

CAN B BUS CIRCUITS OPEN OR SHORTED

DTCS RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

FCM NOT CONFIGURED CORRECTLY

SATELLITE RECEIVER POWER AND GROUND

SATELLITE RECEIVER

MODULE THAT SET THIS DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTCs.

Is this DTC active?

Yes

>> Go To 2

No

>> Refer to the Stored Lost Communication test procedure. Refer to the table of contents in this section.

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTCS

With the scan tool, read active DTCs from all modules.

NOTE: Check for FCM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTCs.

Does the scan tool display any active DTCs to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Index for a complete list of the symptoms.

No

>> Go To 3

3.

VERIFY THAT THE SATELLITE RECEIVER IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Verify that the SDARS is active on the bus.

Is the SDARS active on the bus?

Yes

>> Go To 4

No

>> Refer to the No Response test procedure. Refer to the table of contents in this section.

8E - 78

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

U0195-LOST COMMUNICATION WITH SDARS (CONTINUED)

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTCS

With the scan tool, select Network Diagnostics.

Is there more than one module with active DTCs “Logged Against” the SDARS?

Yes

>> Replace/update the Satellite Receiver in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

No

>> Replace/update the module that set the DTC in accordance with the service information

Perform the appropriate VERIFICATION TEST.

ND

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 79
