B1476-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

3.

CHECK FOR VOLTAGE ON THE (X295) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT

Measure for voltage on the (X295) Amplified Left Rear Door Speaker
(-) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X295) Amplified Left Rear Door Speaker (-)

circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

8A - 122

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B1477-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT OPEN

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 123

B1477-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

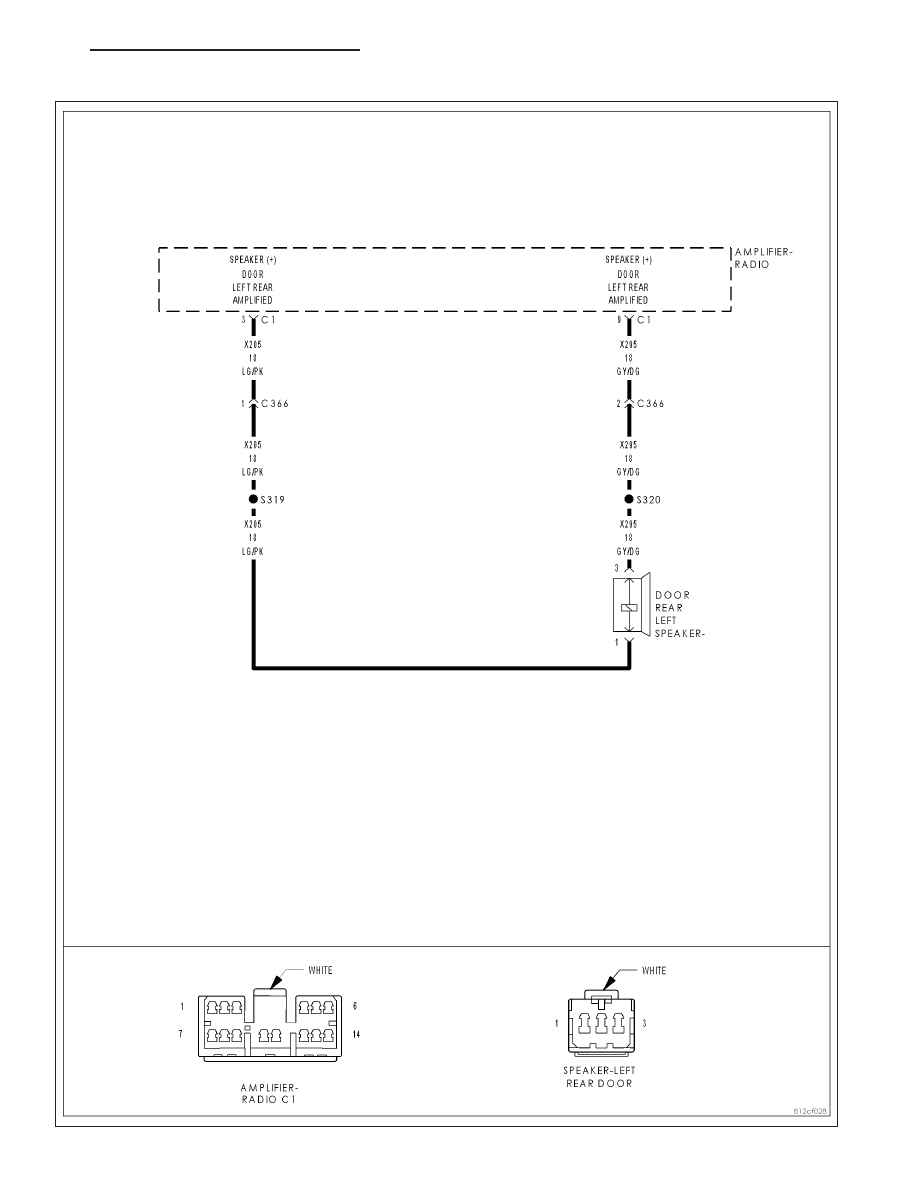

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Amplifier Bus wake-up. Amplifier reset with scan tool.

•

Set Condition:
The Amplifier detects an open condition on the speaker output circuit.

Possible Causes

(X205) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT OPEN

(X295) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT OPEN

LEFT REAR DOOR SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on.

Turn the radio on.

With the scan tool, erase Amplifier DTCs.

With the scan tool, reset the amplifier.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1477-CHANNEL 5 AUDIO
SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE OPERATION OF THE LEFT REAR DOOR SPEAKER

Disconnect the Left Rear Door Speaker harness connector.

Turn the radio on and turn the volume to mid level.

With a voltmeter set to read in A/C voltage, measure the voltage of the
Amplified Left Rear Door Speaker circuits in the Amplified Left Rear
Door Speaker harness connector.

Is the voltage present greater than 1 volt?

Yes

>> Replace the Amplified Left I/P Speaker in accordance with

the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

8A - 124

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B1477-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

3.

CHECK THE (X205) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance of the (X205) Amplified Left Rear Door
Speaker (+) circuit between the Amplifier C1 harness connector and
the Amplified Left Rear Door Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (X205) Amplified Left Rear Door Speaker (+)

circuit for an open.

Perform BODY VERIFICATION TEST VER-1.

4.

CHECK THE (X295) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance of the (X295) Amplified Left Rear Door
Speaker (-) circuit between the Amplifier C1 harness connector and
the Amplified Left Rear Door Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

No

>> Repair the (X295) Amplified Left Rear Door Speaker (-)

circuit for an open.

Perform BODY VERIFICATION TEST VER-1.
