B142F-SATELLITE RADIO ANTENNA NOT CONNECTED (CONTINUED)

3.

SATELLITE RADIO RECEIVER

NOTE: Reconnect all previously disconnected components.

NOTE: Move vehicle outside approximately 30ft from any structure.
Turn the ignition and radio on.

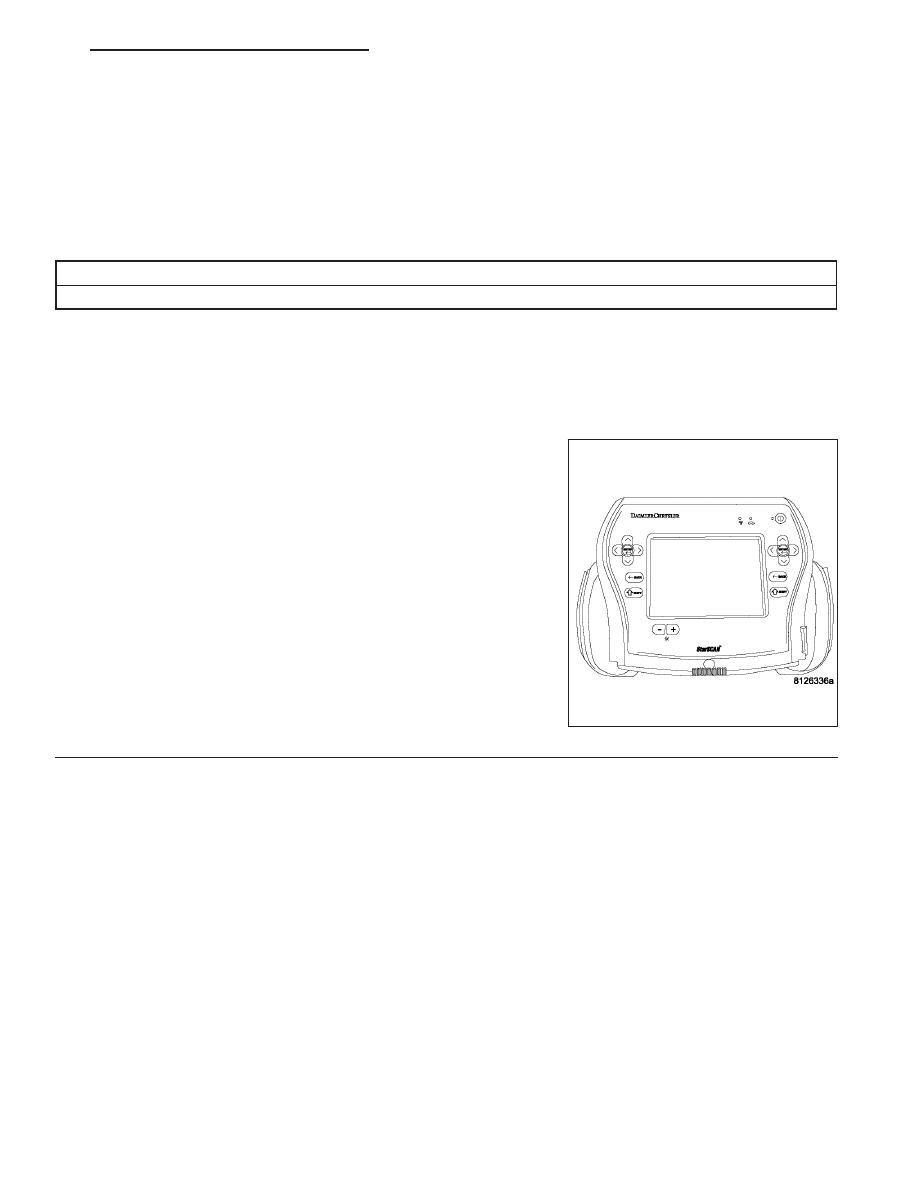

With the Scan Tool, erase the audio DTC’s, put the satellite radio in seek up and down mode for 2 loops around the
band cycle before proceeding.

With the Scan Tool, read the audio DTC’s.

Did this DTC reset?

Yes

>> Replace the Satellite Radio Receiver in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Test Complete.

8A - 46

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B221E-RADIO INTERNAL

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously with the ignition on and radio turned on.

•

Set Condition:

•

The code will set if the radio detects a radio internal failure.

Possible Causes

RADIO INTERNAL FAILURE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Verify DTC B221E-RADIO INTERNAL IS ACTIVE

NOTE: If a DTC is set, erase the DTC and attempt to reset the
DTC. If the DTC resets, follow test.
This is an internal radio failure

View repair

Does the DTC reset and read B221E-Radio Internal?

Repair

Replace the Radio in accordance with the service informa-
tion.

Perform the BODY VERIFICATION TEST — VER 1.

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 47

B2222-SATELLITE RADIO RECEIVER INTERNAL

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Satellite Radio Receiver detects a software checksum test failure.

Possible Causes

SATELLITE RADIO RECEIVER

Diagnostic Test

1.

REPLACE THE SATELLITE RADIO RECEIVER

When this code is set, the Satellite Radio must be replaced.

Repair

Replace the Satellite Radio Receiver in accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1.

8A - 48

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

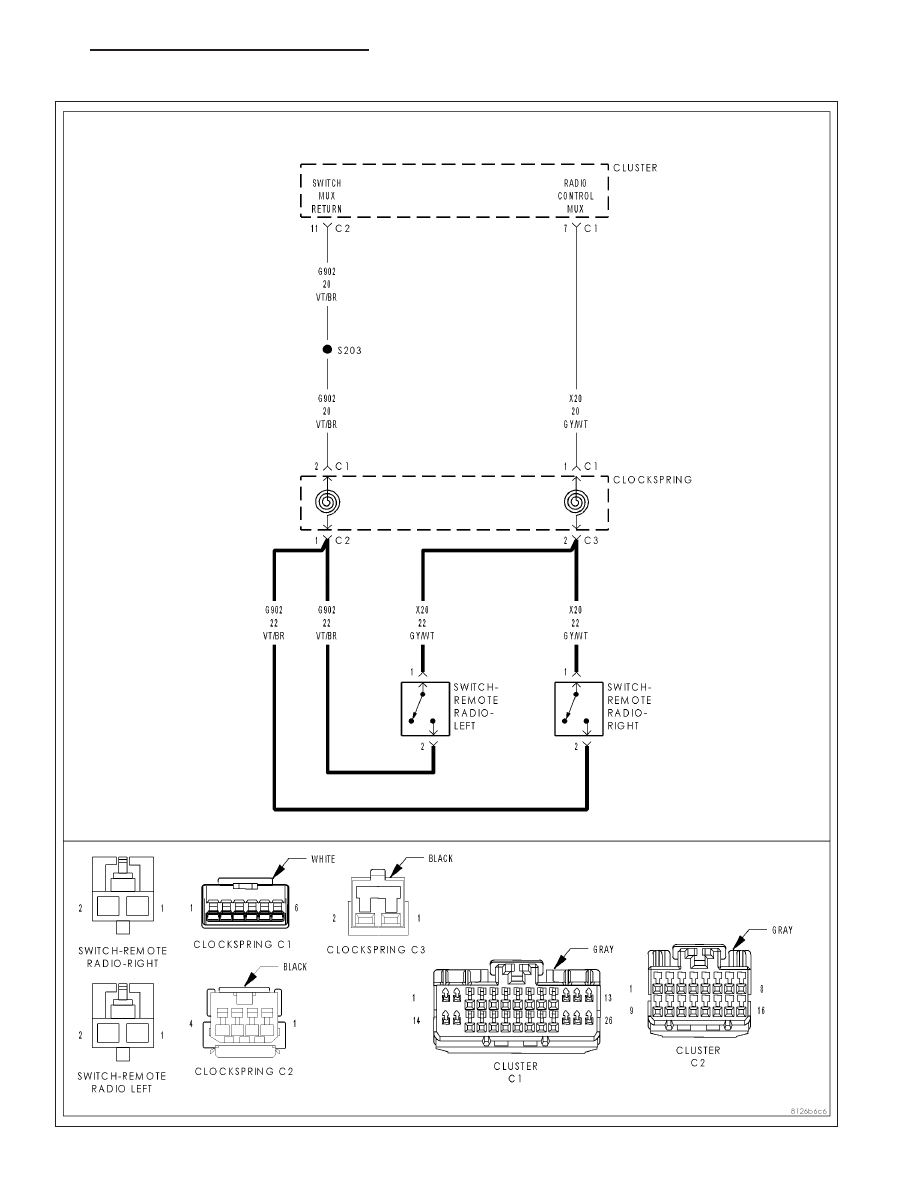

B1428-REMOTE RADIO SWITCH INPUT CIRCUIT STUCK

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 49
