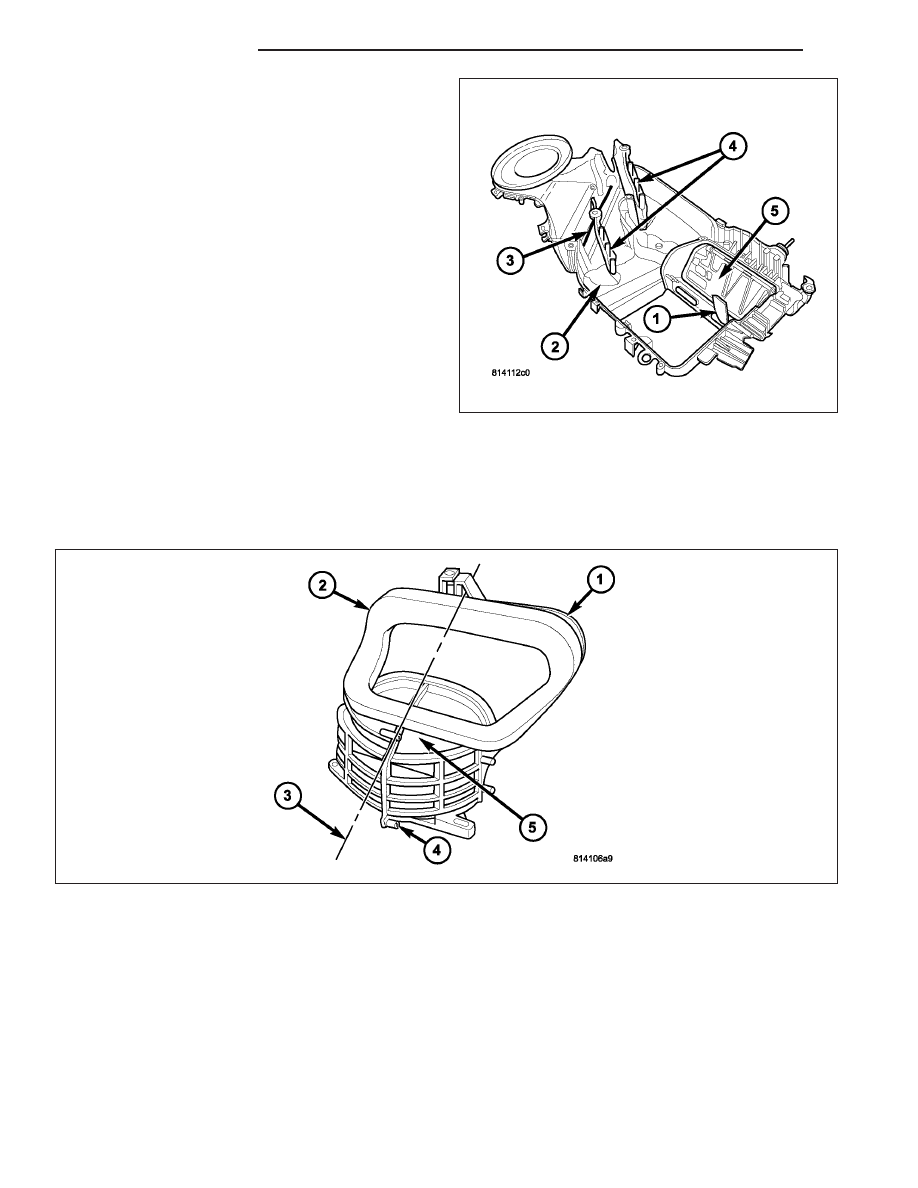

26. Remove the air vane (1) from the upper half of

the HVAC housing (2).

NOTE: If the rubber evaporator core seal is
deformed or damaged, the seal must be replaced.

27. Remove the rubber evaporator core seal (3) from

the HVAC housing.

NOTE: If the seal on any air door is deformed or
damaged, the air door must be replaced.

28. Remove both blend-air doors (4) and the defrost/

floor-air door (5) from the HVAC housing.

AIR INLET HOUSING

NOTE: The air inlet housing must be removed from HVAC housing and disassembled for service of the
recirculation-air door.

1. Remove the air inlet housing (1) from the HVAC housing and place it on a workbench (Refer to 24 - HEATING

& AIR CONDITIONING/DISTRIBUTION/HOUSING-HVAC - HOUSING-AIR INLET - REMOVAL)

2. Remove the recirculation door actuator from the air inlet housing (Refer to 24 - HEATING & AIR CONDITION-

ING/CONTROLS/ACTUATOR-RECIRCULATION DOOR - REMOVAL).

3. Remove the blower motor resistor from the air inlet housing (Refer to 24 - HEATING & AIR CONDITIONING/

CONTROLS/RESISTOR-BLOWER MOTOR - REMOVAL).

NOTE: If the foam seal on the air inlet housing is deformed or damaged, the seal must be replaced.

4. Carefully cut the foam seal (2) along the parting line (3) of the two halves of the air distribution housing.

5. Remove the four screws (4) that secure the two halves of the air distribution housing together and separate the

housing.

NOTE: If the seal on the air door is deformed or damaged, the air door must be replaced.

24 - 162

DISTRIBUTION

ND

6. Remove the recirculation-air door (5) from the air inlet housing.

ASSEMBLY

HVAC HOUSING

NOTE: The HVAC housing must be removed from the vehicle and disassembled for service of the heater
core, A/C evaporator, mode-air and blend-air doors.

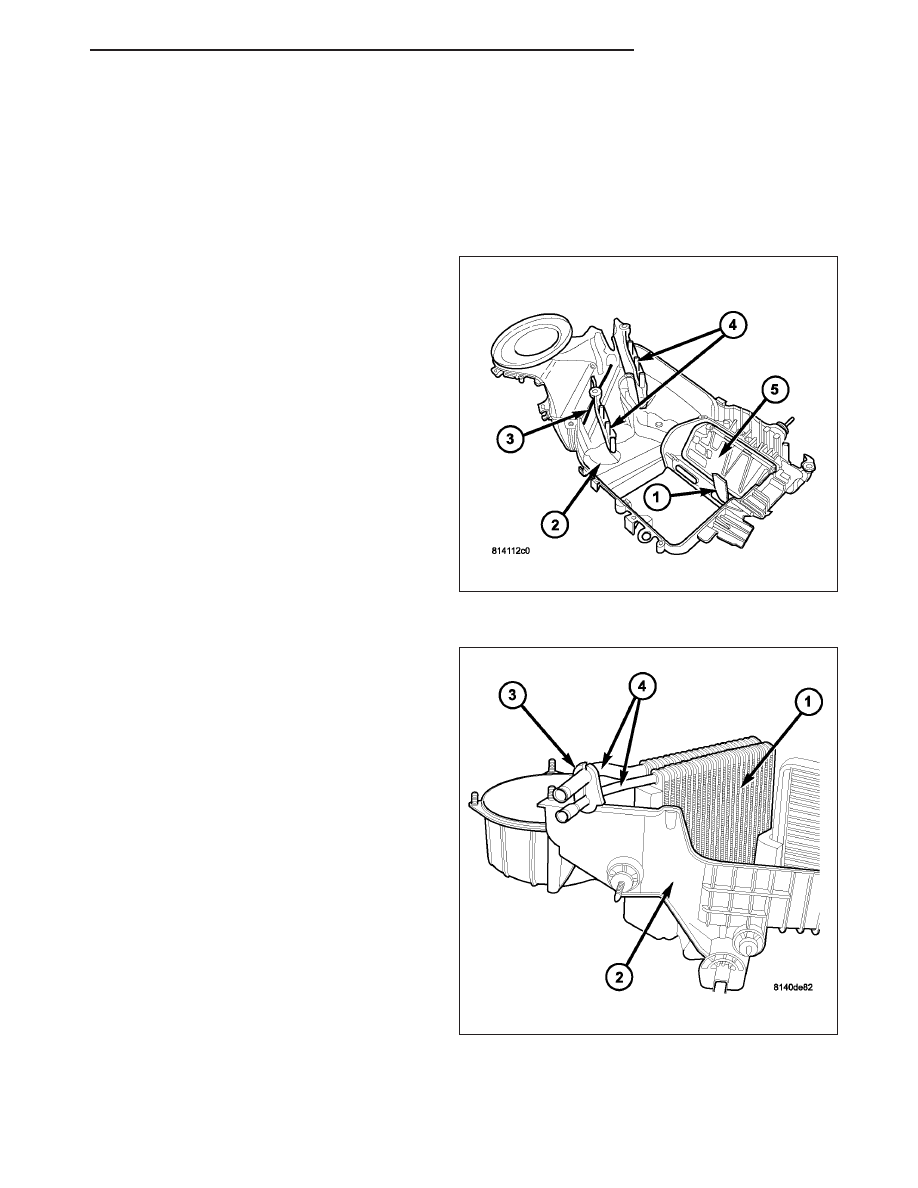

1. Install the air vane (1) into the upper half of the

HVAC housing (2).

NOTE: If the rubber evaporator core seal is
deformed or damaged, the seal must be replaced.

2. Install the rubber evaporator core seal (3) into the

HVAC housing.

NOTE: If the seal on any air door is deformed or
damaged, the air door must be replaced.

3. Install both blend-air doors (4) and the defrost/floor-

air door (5) into the HVAC housing.

4. If removed, install the rubber flange (3) over the

evaporator tubes (4).

NOTE: Make sure that the evaporator drain is
clean and unrestricted and that the rubber seal
and the rubber flange are properly positioned in
the HVAC housings.

NOTE: If the A/C evaporator is being replaced, add
60 milliliters (2 fluid ounces) of refrigerant oil to
the refrigerant system. Use only refrigerant oil of
the type recommended for the A/C compressor in
the vehicle.

5. Carefully install the A/C evaporator (1) into the

lower half of the HVAC housing (2).

ND

DISTRIBUTION

24 - 163

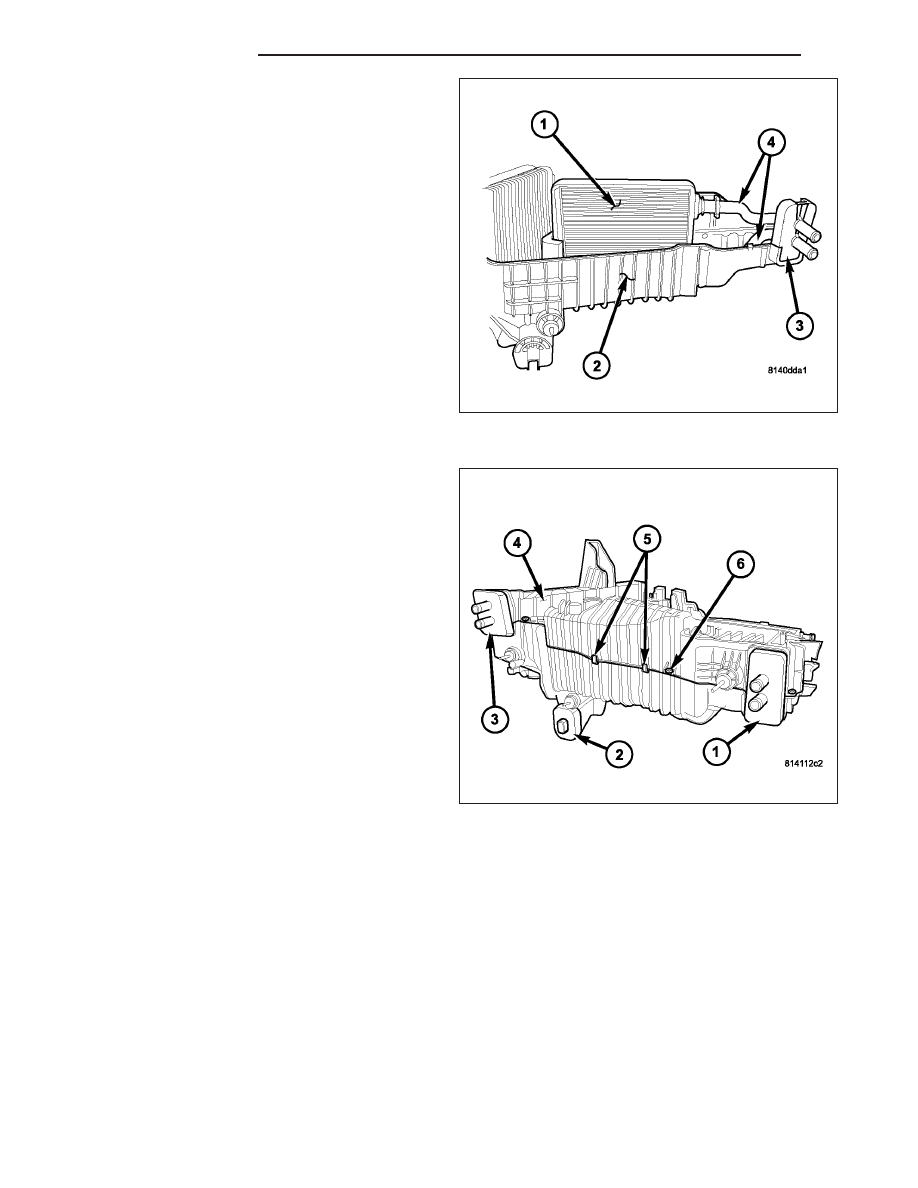

6. If removed, install the rubber flange (3) over the

heater core tubes (4).

NOTE: If the foam seal around the heater core is
deformed or damaged, the seal must be replaced.

NOTE: Make sure that the foam seal and the rub-
ber flange are properly positioned in the HVAC
housing.

7. Carefully install the heater core (1) into the lower

half of the HVAC housing (2).

8. Align the air door pivot shafts with the pivot holes

in the HVAC housing and install the two halves of
the housing together (4).

9. Install the eleven screws (6) and the two metal

clips (5) that secure the two housing halves
together. Tighten the screws to 2 N·m (17 in. lbs.).

NOTE: If any of the foam seals are deformed or
damaged, the seal(s) must be replaced.

10. Install the foam seals (1, 2 and 3) onto the HVAC

housing.

24 - 164

DISTRIBUTION

ND

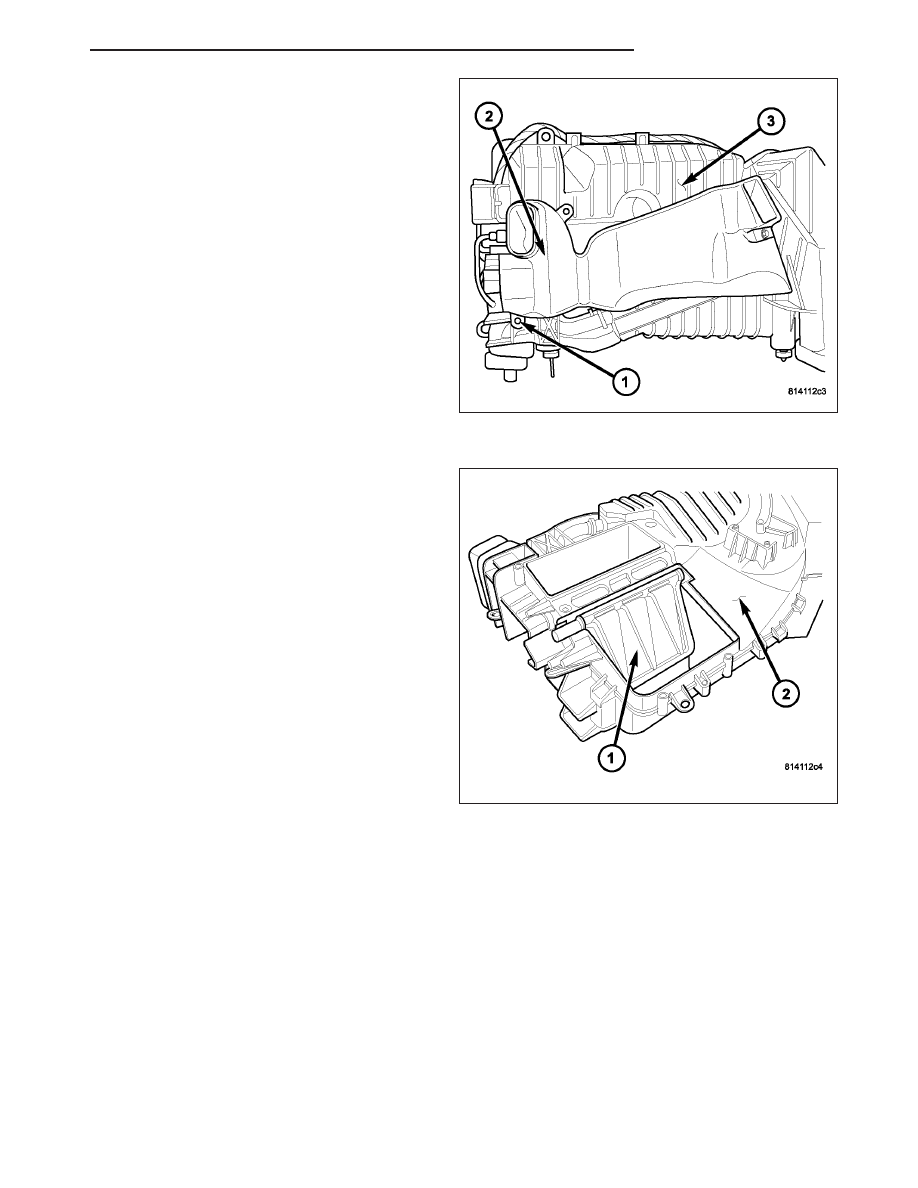

11. Position the floor distribution duct (2) onto the bot-

tom of the HVAC housing (3).

12. Install the screws (1) that secure the floor distri-

bution duct to the HVAC housing. Tighten the
screws to 2 N·m (17 in. lbs.).

NOTE: If the seal on the air door is deformed or
damaged, the air door must be replaced.

13. Align the pivot shaft of the panel-air door (1) with

the pivot hole in the top of the HVAC housing (2)
and install the panel-air door into the housing.

ND

DISTRIBUTION

24 - 165
