B1040–PANEL MODE DOOR 1 CONTROL CIRCUIT/PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When actuator movement is requested.

•

Set Condition:
If the A/C Heater Control detects an excessive current draw on any of the door driver circuits while attempting
to drive this actuator. This DTC has a maturing time of 5 seconds and a de-maturing time of 10 seconds. If the
DTC’s status changes from active to stored it will stay in memory for 100 ignition cycles.

If this DTC is active, refer to B104C–BLEND DOOR CONTROL CIRCUIT/PERFORMANCE for the diagnostic
test procedure. If this DTC is stored, refer to HVAC System Test for stored DTC test procedures.

24 - 50

HVAC - ELECTRICAL DIAGNOSTICS

ND

B1041–PANEL MODE DOOR 1 CONTROL CIRCUIT LOW

ND

HVAC - ELECTRICAL DIAGNOSTICS

24 - 51

B1041–PANEL MODE DOOR 1 CONTROL CIRCUIT LOW (CONTINUED)

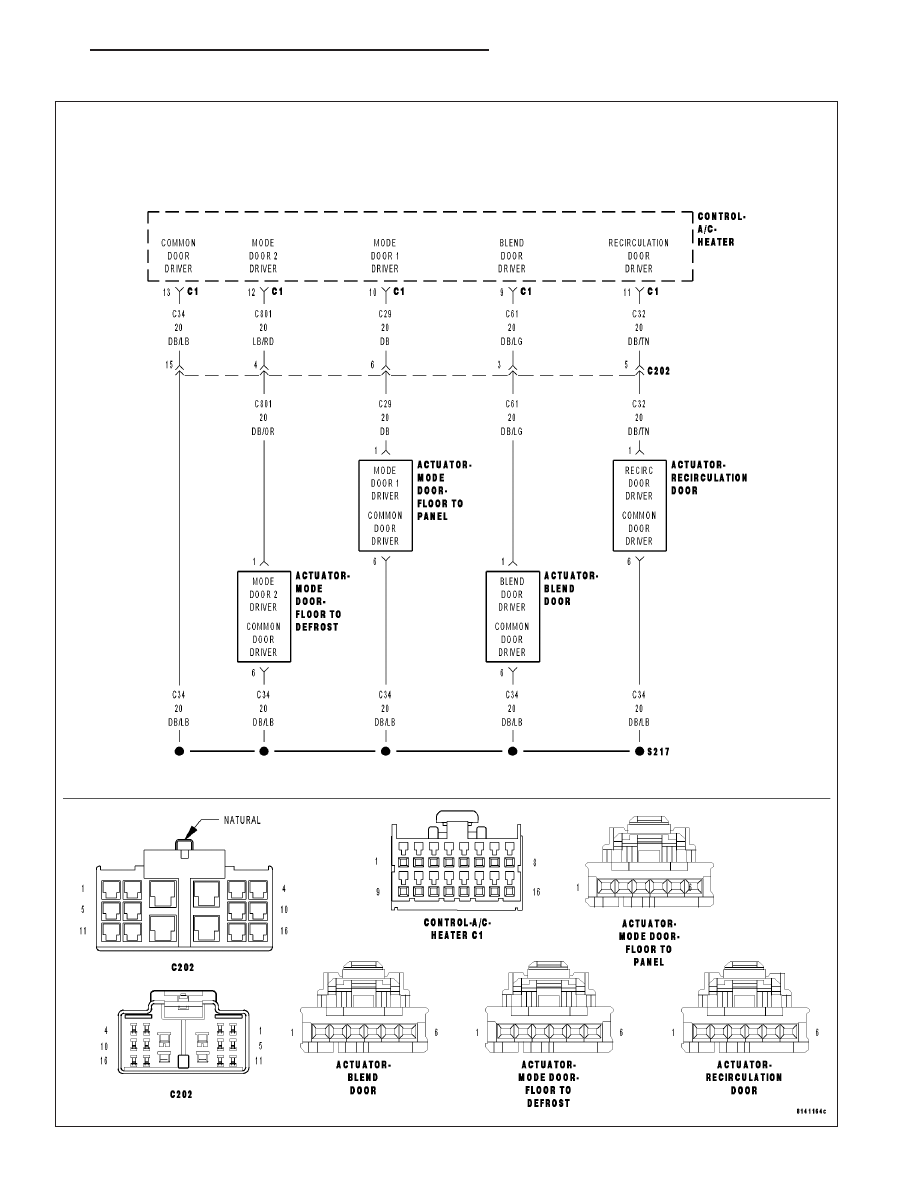

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The A/C Heater Control drives the Mode Door 1 (Floor to Panel) Actuator via the (C29) Mode Door 1 Driver circuit
and the (C34) Common Door Driver circuit. All of the door actuators share the (C34) Common Door Driver circuit.
Inside the A/C Heater Control, each door actuator has its own unique driver, but all share a single common door
driver circuit. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depending
upon the type of short, its location, and the direction the actuator is moving when the short is present.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C29) Mode Door 1 Driver circuit is shorted to ground.

Possible Causes

(C29) MODE DOOR 1 DRIVER CIRCUIT SHORTED TO GROUND

(C29) MODE DOOR 1 DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR

A/C HEATER CONTROL

Diagnostic Test

1.

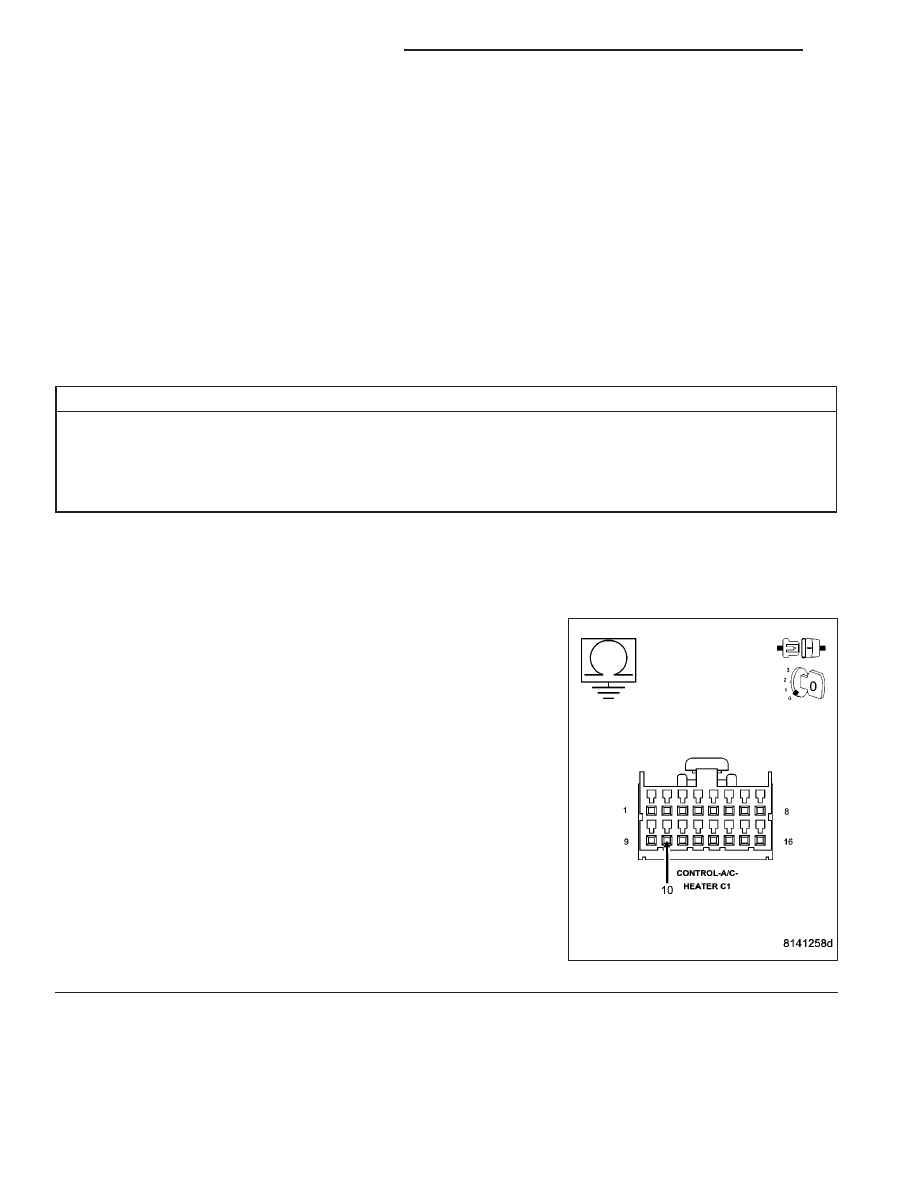

CHECK (C29) MODE DOOR 1 DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C29) Mode Door 1 Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C29) Mode Door 1 Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 2

24 - 52

HVAC - ELECTRICAL DIAGNOSTICS

ND

B1041–PANEL MODE DOOR 1 CONTROL CIRCUIT LOW (CONTINUED)

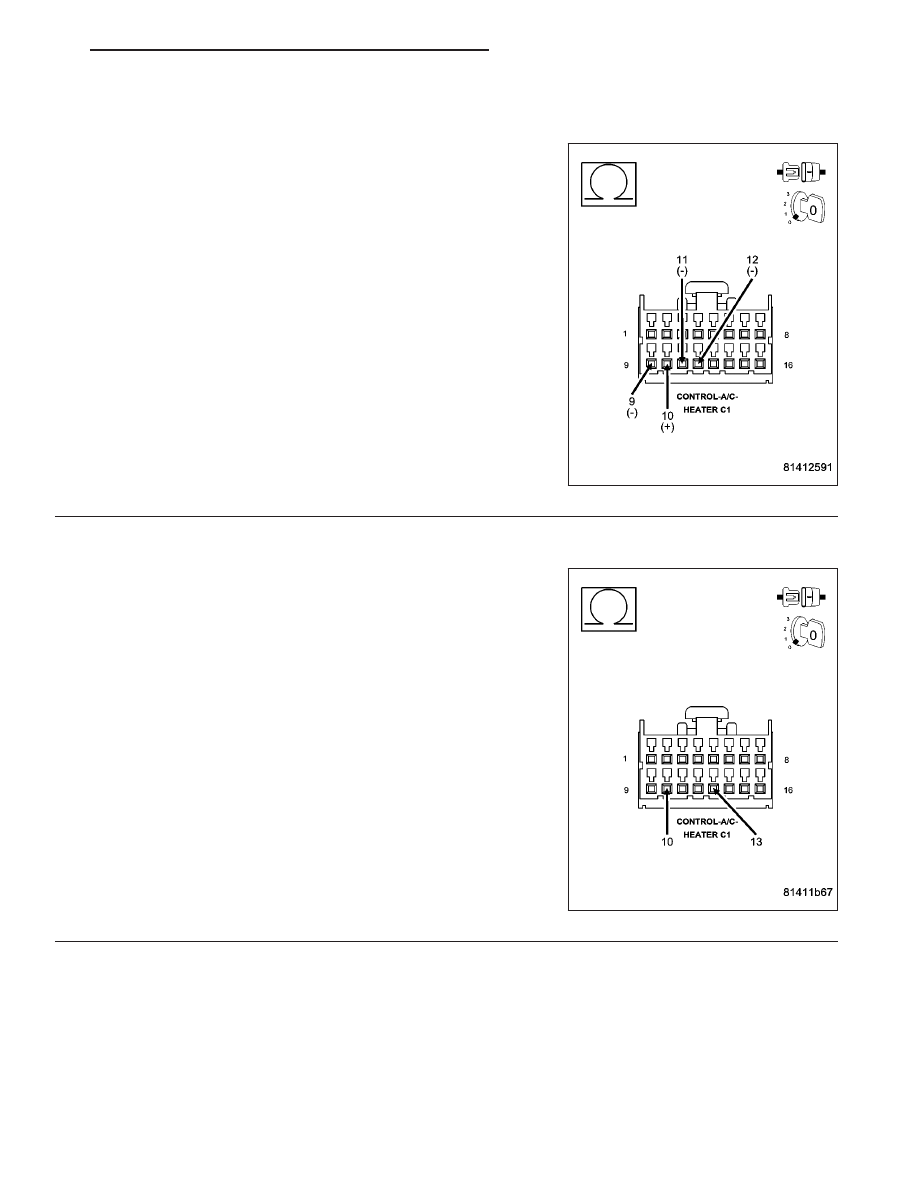

2.

CHECK (C29) MODE DOOR 1 DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER CIRCUITS

Measure the resistance between the (C29) Mode Door 1 Driver circuit
and the (C61) Blend Door Driver circuit, the (C801) Mode Door 2
Driver circuit, and the (C32) Recirculation Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C29) Mode Door
1 Driver circuit and any of the other door driver circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C29) Mode Door 1 Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 3

3.

CHECK MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C29) Mode Door 1 Driver circuit
and the (C34) Common Door Driver circuit in the A/C Heater Control
C1 harness connector.

Is the resistance below 20 ohms?

Yes

>> Go To 4

No

>> Go To 5

ND

HVAC - ELECTRICAL DIAGNOSTICS

24 - 53
