B104F–BLEND DOOR CONTROL CIRCUIT OPEN (CONTINUED)

4.

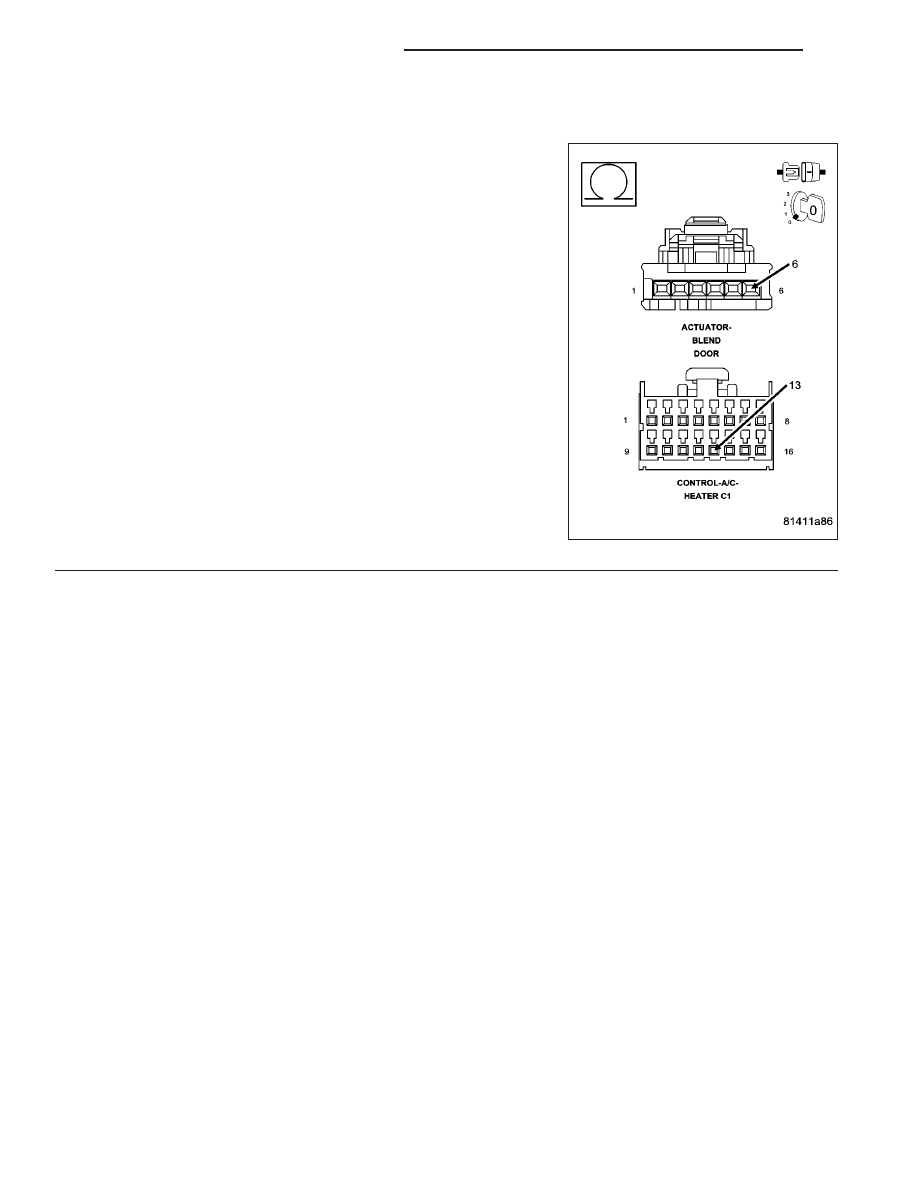

CHECK (C34) COMMON DOOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C34) Common Door Driver circuit
between the A/C Heater Control C1 harness connector and the Blend
Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Blend Door Actuator in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C34) Common Door Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

24 - 18

HVAC - ELECTRICAL DIAGNOSTICS

ND

B105A–RECIRCULATION DOOR CONTROL CIRCUIT HIGH

ND

HVAC - ELECTRICAL DIAGNOSTICS

24 - 19

B105A–RECIRCULATION DOOR CONTROL CIRCUIT HIGH (CONTINUED)

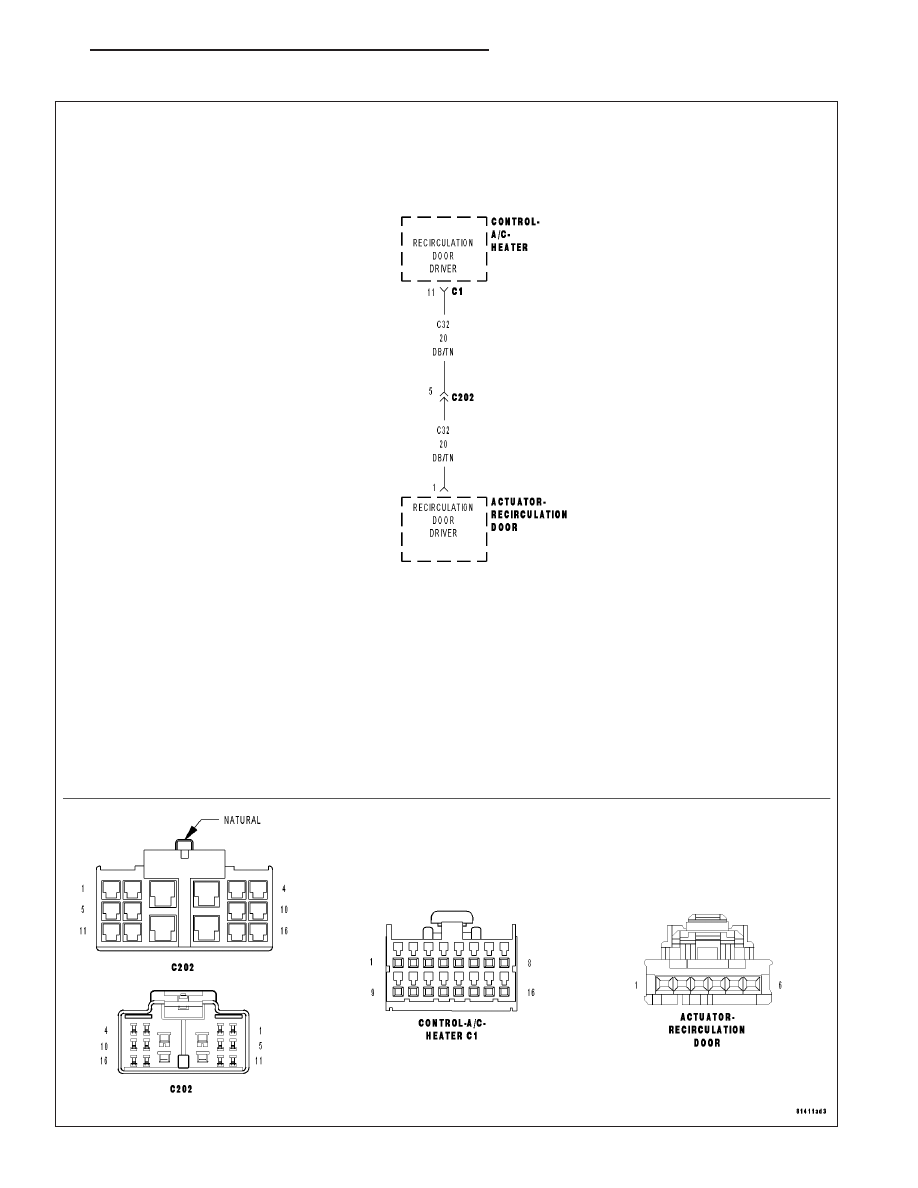

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The A/C Heater Control drives the Recirculation Door Actuator via the (C32) Recirculation Door Driver circuit and
the (C34) Common Door Driver circuit. All of the door actuators share the (C34) Common Door Driver circuit. Inside
the A/C Heater Control, each door actuator has its own unique driver, but all share a single common door driver
circuit. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depending upon the
type of short, its location, and the direction the actuator is moving when the short is present.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C32) Recirculation Door Driver circuit is shorted to voltage.

Possible Causes

(C32) RECIRCULATION DOOR DRIVER CIRCUIT SHORTED TO VOLTAGE

A/C HEATER CONTROL

Diagnostic Test

1.

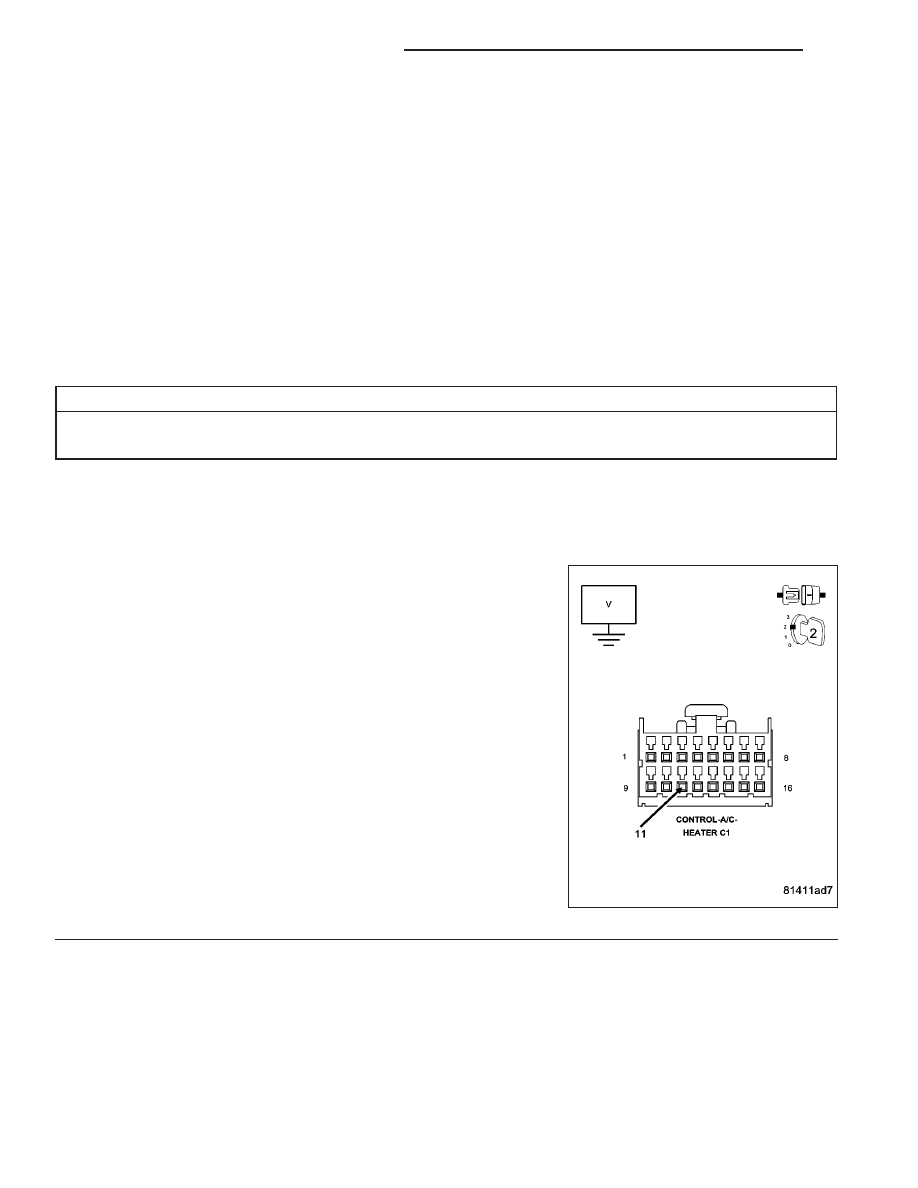

CHECK (C32) RECIRCULATION DOOR DRIVER CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C32) Recirculation Door Driver circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C32) Recirculation Door Driver circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 2

24 - 20

HVAC - ELECTRICAL DIAGNOSTICS

ND

B105A–RECIRCULATION DOOR CONTROL CIRCUIT HIGH (CONTINUED)

2.

RUN THE ACTUATOR DTC DETECTION TEST

Turn the ignition off.

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool in HVAC, select System Tests and then select Actuator DTC Detection. When the test is com-
plete, select View DTCs.

Does the scan tool only display: B105A–RECIRCULATION DOOR CONTROL CIRCUIT HIGH?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common circuit,
diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Contents in
this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).
