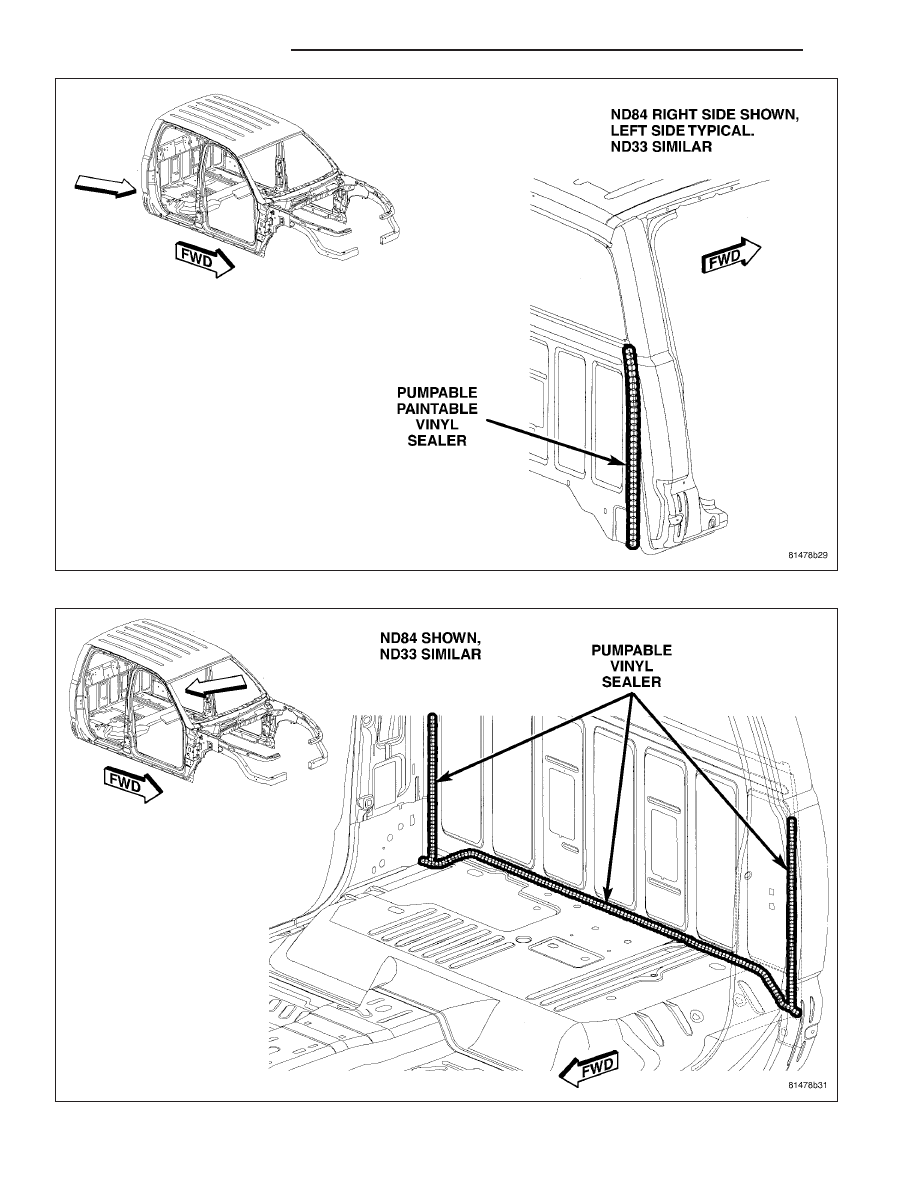

Fig. 26 CAB BACK/QUARTER OUTER PANEL

Fig. 27 FLOOR PAN/CAB BACK PANEL

23 - 324

BODY STRUCTURE

ND

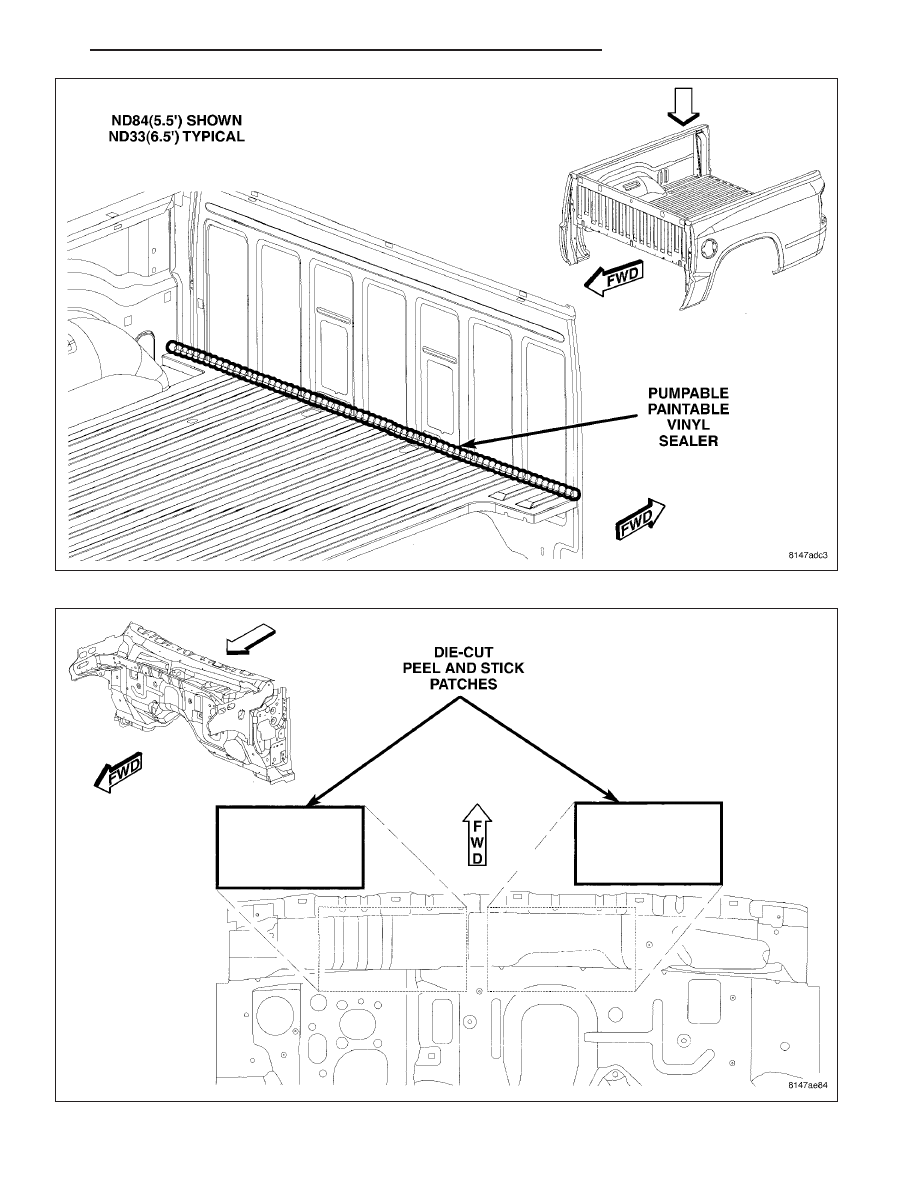

Fig. 28 BOX FLOOR/BOX FRONT

Fig. 29 PATCHES - LOWER PLENUM

ND

BODY STRUCTURE

23 - 325

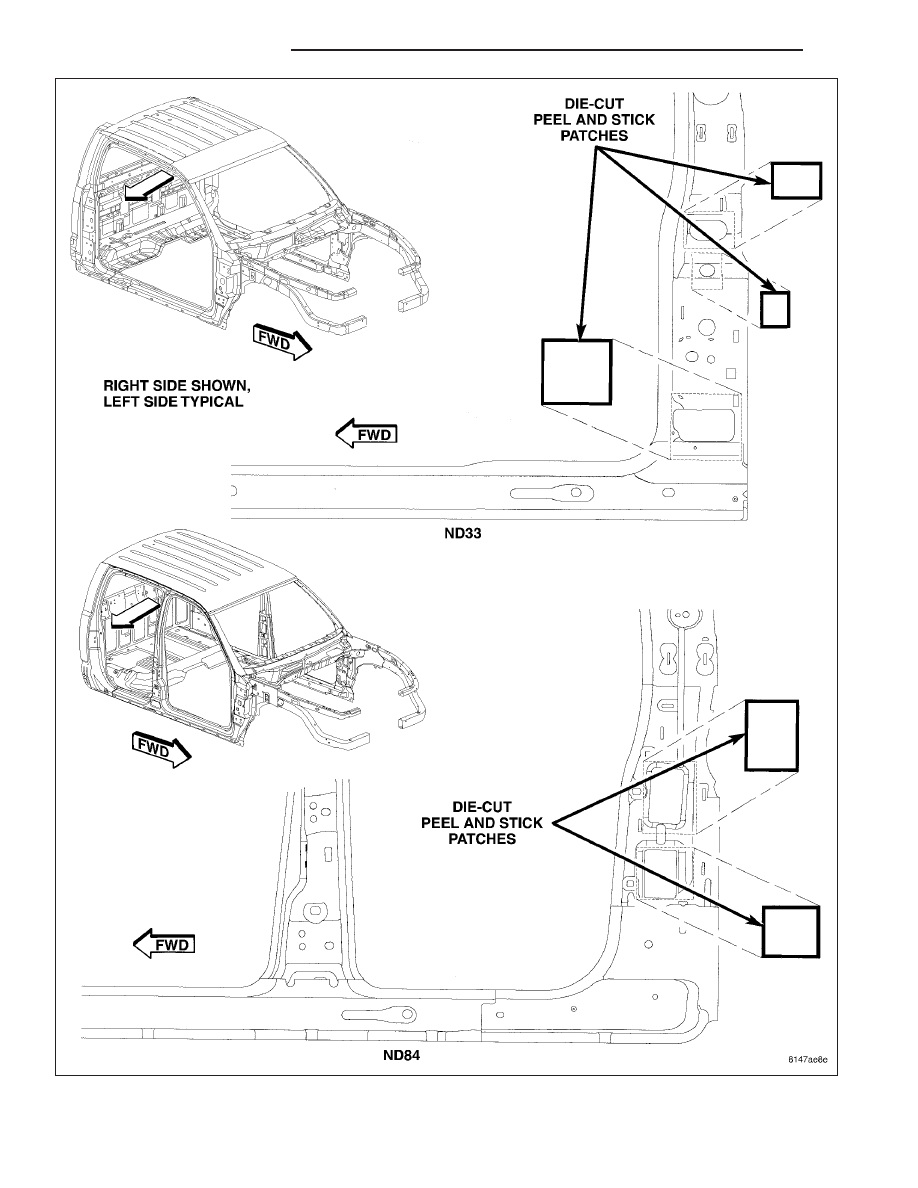

Fig. 30 PATCHES - BODY APERTURE

23 - 326

BODY STRUCTURE

ND

STRUCTURAL ADHESIVE LOCATIONS

SPECIFICATIONS

STRUCTURAL ADHESIVE LOCATIONS

Index

DESCRIPTION

FIGURE

Quad Cab (ND84)

UNDERBODY - 84 ONLY

31

UNDERBODY COMPLETE - 84 ONLY

32

CAB COMPLETE - 84 ONLY

33

Club Cab (ND33)

UNDERBODY - 33 ONLY

34

UNDERBODY COMPLETE - 33 ONLY

35

CAB COMPLETE - 33 ONLY (1 OF 2)

36

CAB COMPLETE - 33 ONLY (2 OF 2)

37

Both Quad (ND84) and Club Cabs (ND33)

BOX - 5.5 ONLY

38

BOX - 6.5 ONLY

39

ND

BODY STRUCTURE

23 - 327
