BEZEL-CENTER

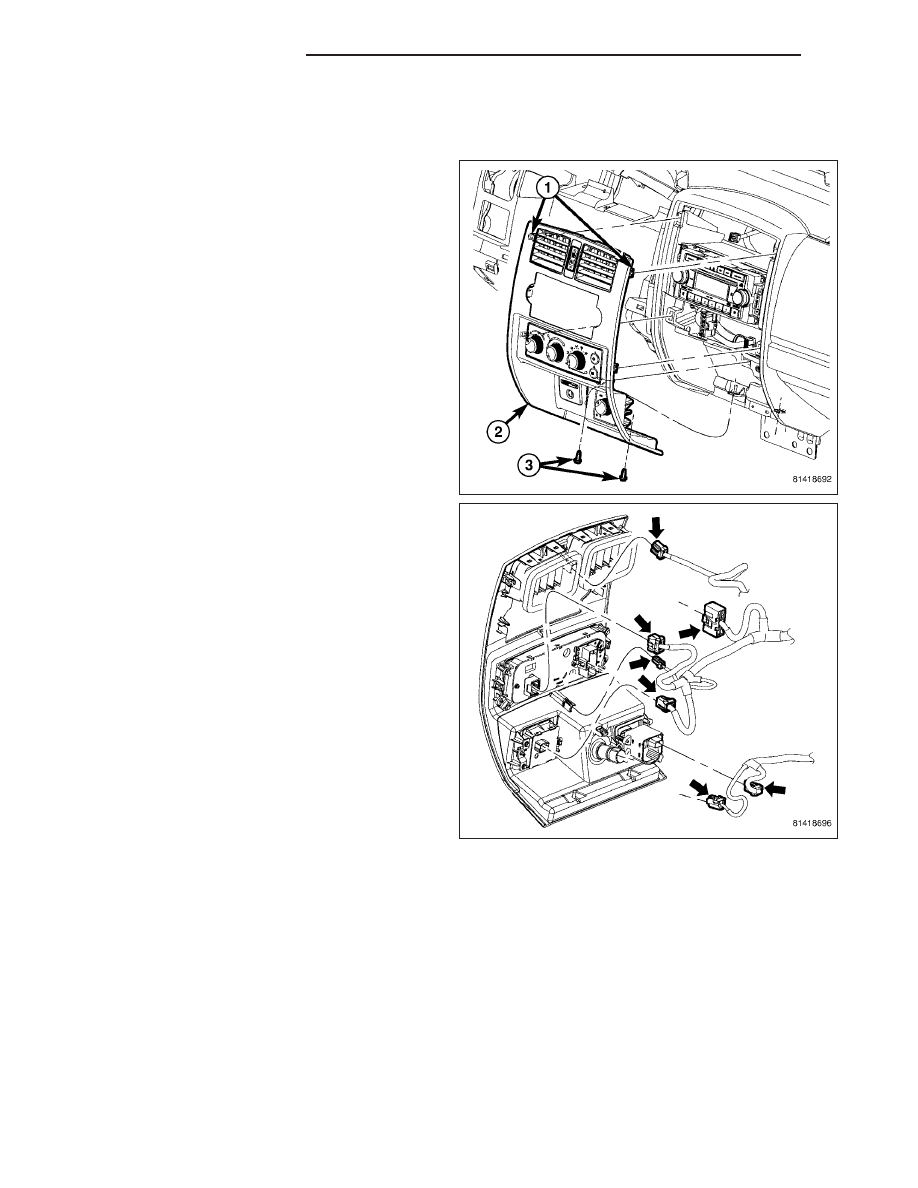

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/INSTRUMENT PANEL - WARNING)

2. Remove the two screws (2) and remove the bezel

(1).

3. Using a trim stick C-4755 or equivalent, separate

the four retaining clips (1) and remove the bezel
(2).

4. Disconnect the electrical connectors and remove

the bezel.

23 - 180

INSTRUMENT PANEL

ND

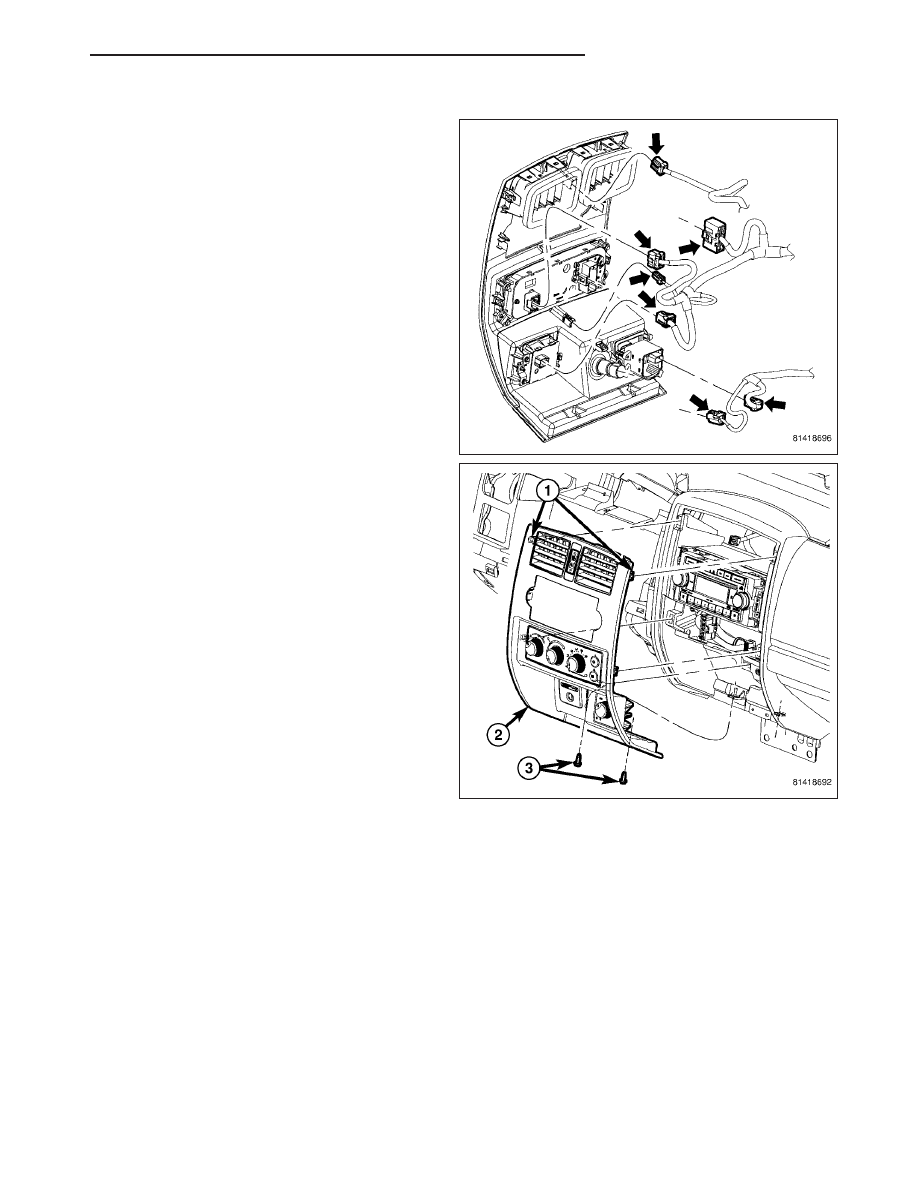

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/INSTRUMENT PANEL - WARNING)

2. Connect the electrical connectors.

3. Install the center bezel (2) and seat the four retain-

ing clips (1) fully.

4. Install the screws (3).

ND

INSTRUMENT PANEL

23 - 181

INTERIOR

TABLE OF CONTENTS

page

page

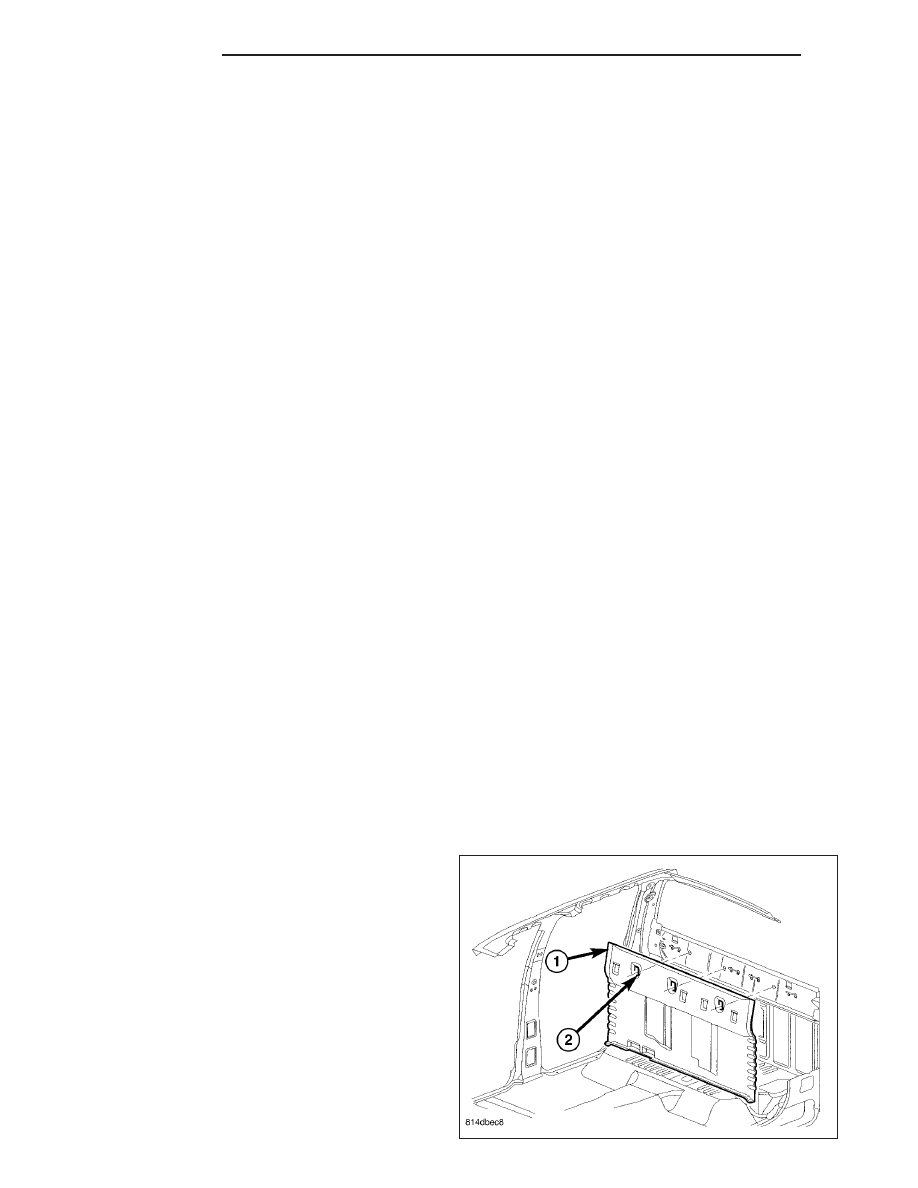

BODY VENT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 183

CARPET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 196

COAT HOOK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 209

CONSOLE-FLOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 211

COVER-OUTER FRONT SEAT BELT

RETRACTOR
REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 214

HEADLINER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 222

MIRROR-INSIDE REARVIEW

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 228

INSTALLATION

INSTALLATION - REARVIEW MIRROR

. . . . . 229

INSTALLATION - REARVIEW MIRROR

SUPPORT BRACKET . . . . . . . . . . . . . . . . . . 229

PANEL-A PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 230

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 230

PANEL-B PILLAR LOWER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 231

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 233

PANEL-B PILLAR UPPER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 236

PANEL-C PILLAR LOWER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 240

PANEL-C PILLAR UPPER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 246

PANEL-CAB BACK TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 251

PANEL-COWL TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 255

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 257

PLATE-DOOR SCUFF

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 258

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 260

SHIFT BOOT-FLOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 262

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 263

SUN VISOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 263

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 264

SUN VISOR SUPPORT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 264

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 264

BODY VENT

REMOVAL

NOTE: Cab back trim panel for Quad Cab models
shown. Club Cab similar.

1. Remove the cab back trim panel, (Refer to 23 -

BODY/INTERIOR/PANEL-CAB

BACK

TRIM

-

REMOVAL).

23 - 182

INTERIOR

ND

2. Disengage the four locking tabs that secure the

body vent (1) to the sheet metal and remove the
vent.

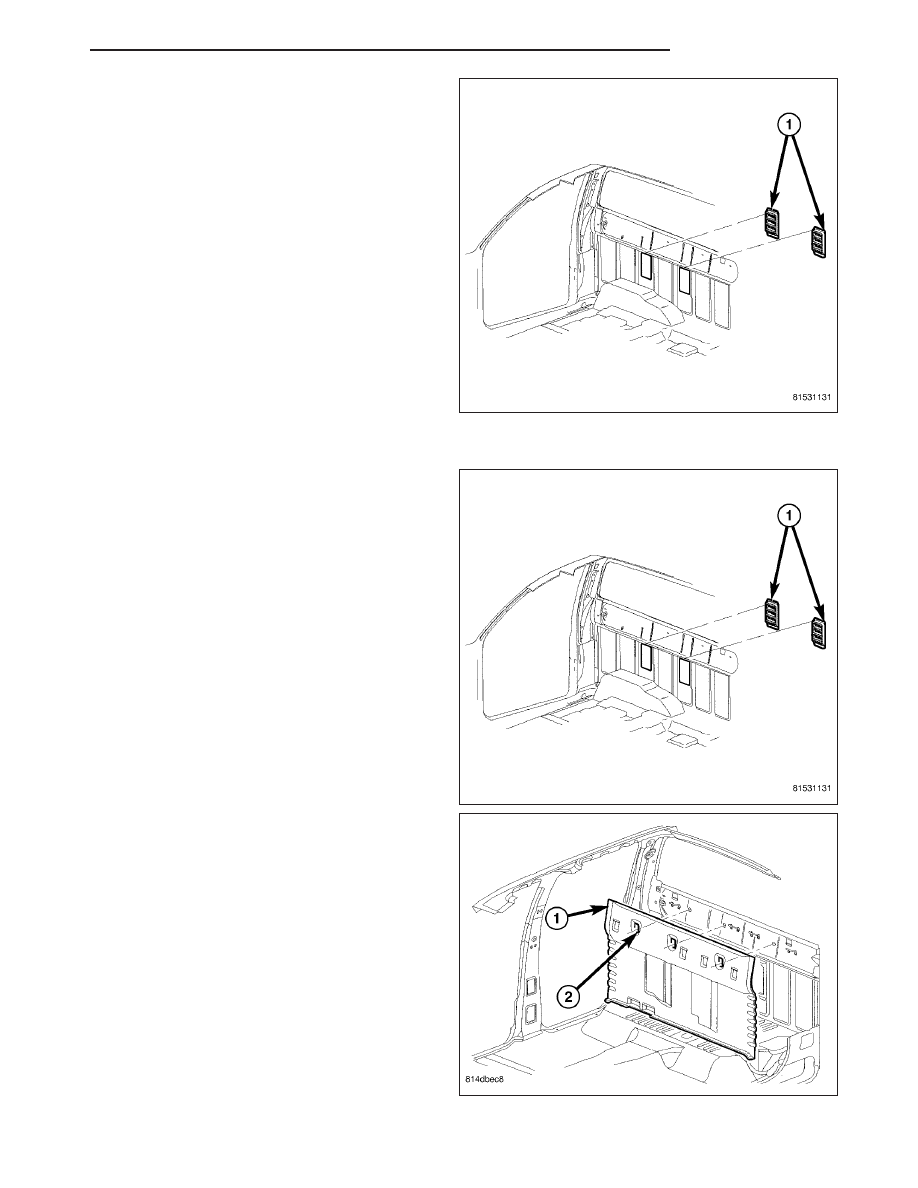

INSTALLATION

1. Position the bottom edge of the body vent (1) to

the bottom flange of the opening in the sheet
metal. Applying even pressure, roll the vent upward
and engage the four locking tabs that secure the
vent to the sheet metal. Verify that all four of the
locking tabs lock on to the sheet metal.

NOTE: Cab back trim panel for Quad Cab models
shown. Club Cab similar.

2. Install the cab back trim panel, (Refer to 23 -

BODY/INTERIOR/PANEL-CAB

BACK

TRIM

-

INSTALLATION).

ND

INTERIOR

23 - 183
