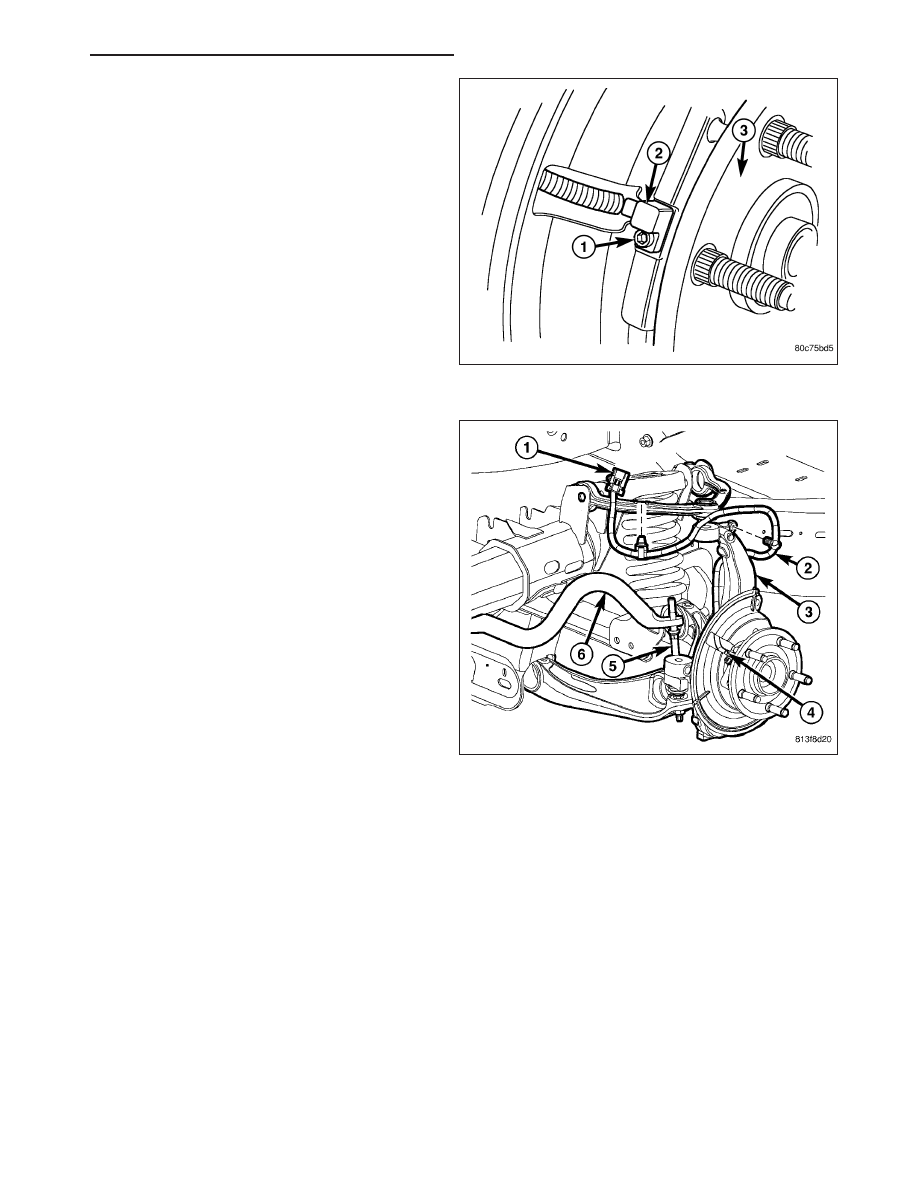

5. Remove the wiring from the clips and disconnect

the electrical connector (1).

INSTALLATION

1. Install the wiring to the clips and Reconnect the

electrical connector (1).

5 - 238

BRAKES - ABS SERVICE INFORMATION

ND

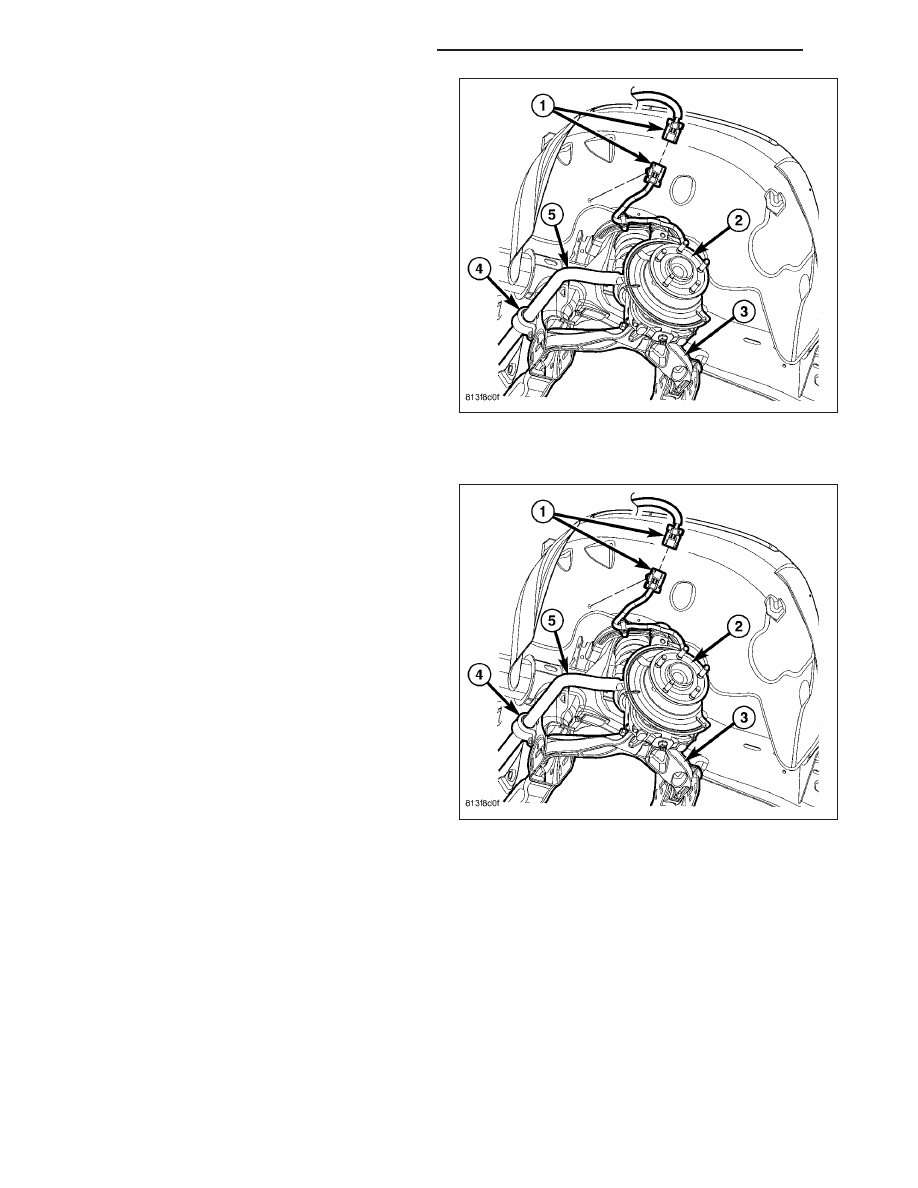

2. Install the wheel speed sensor (2) to the hub (3).

3. Install the wheel speed sensor mounting bolt (1) to

the hub (3). Tighten the bolt to 21 N·m (190 in.
lbs.).

4. Install the front rotor and brake caliper assembly

(Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/
ROTORS - INSTALLATION).

ND

BRAKES - ABS SERVICE INFORMATION

5 - 239

SENSOR-WHEEL SPEED-REAR

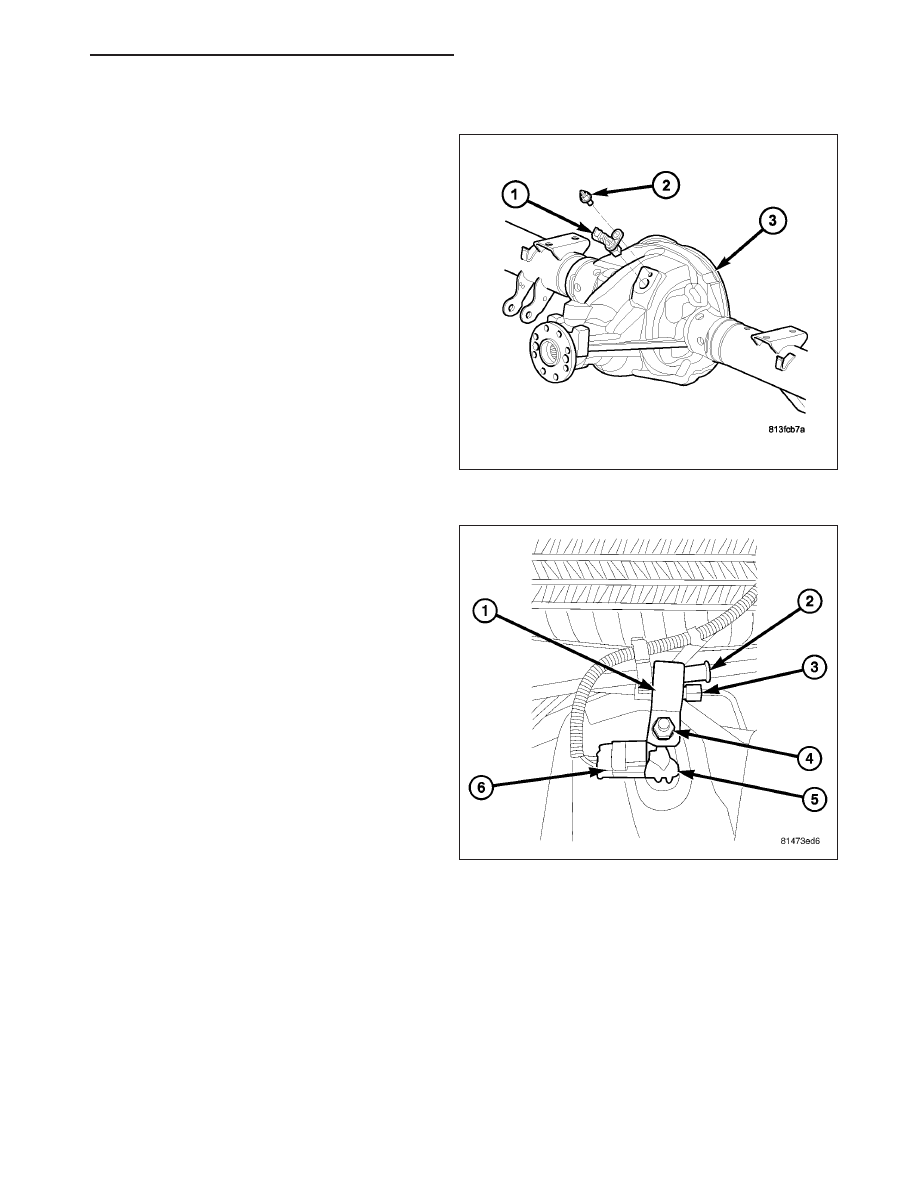

REMOVAL

1. Raise vehicle on hoist.

2. Remove brake line mounting nut (4) and remove

the brake line (3) from the sensor stud.

3. Remove the park brake cable (2) and bracket (1)

from the sensor stud.

4. Disconnect the electrical connector (6).

5. Remove mounting stud (2) from the sensor (5).

6. Remove sensor (1) from differential housing (3).

5 - 240

BRAKES - ABS SERVICE INFORMATION

ND

INSTALLATION

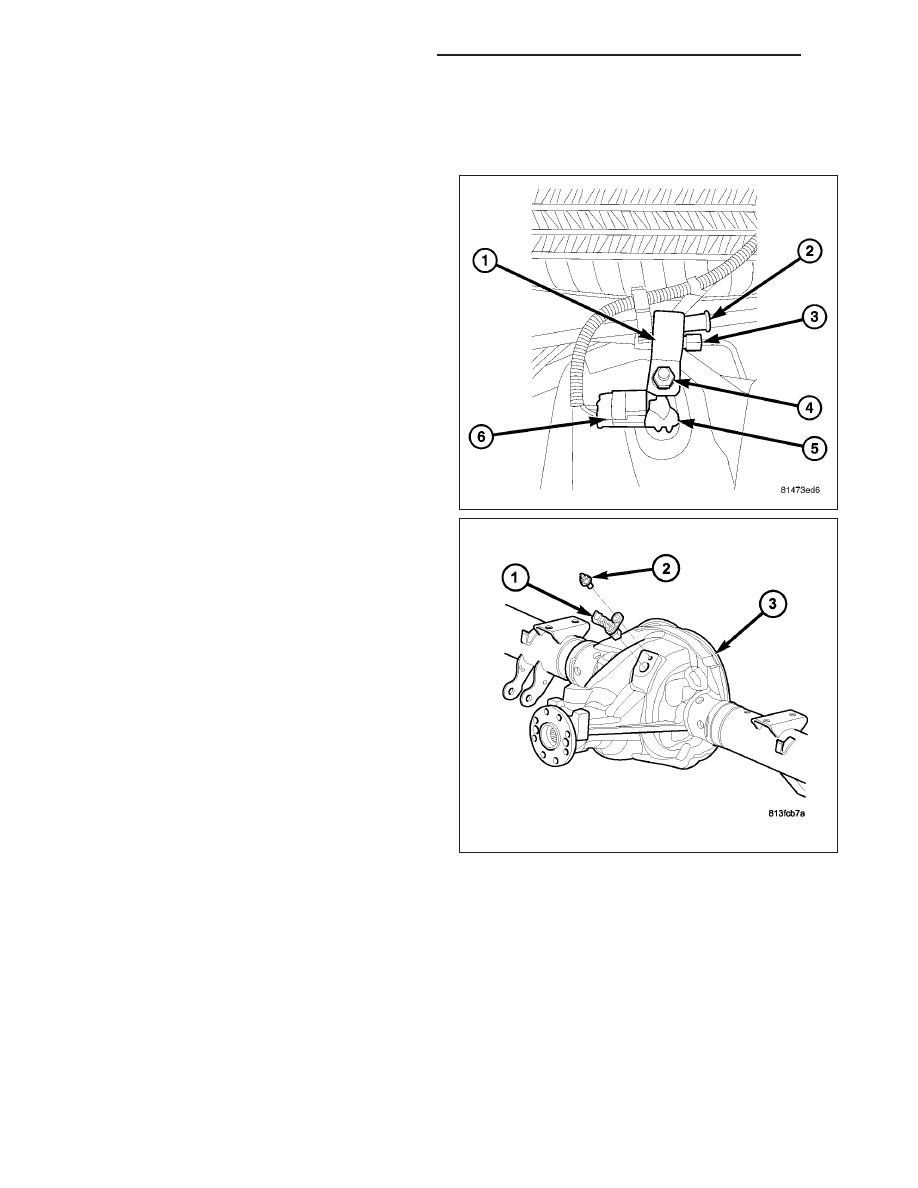

1. Connect harness to sensor (1). Be sure seal is

securely in place between sensor and wiring
connector.

2. Install O-ring on sensor (if removed).

3. Insert sensor (1) in differential housing (3).

4. Install the sensor mounting stud and tighten to 24

N·m (200 in. lbs.).

5. Reconnect the elctrical connector (6).

6. Install the brake line (3) on the sensor stud.

7. Install the park brake cable (2) and bracket (1) to

the stud and install the nut (4).

8. Lower vehicle.

SENSOR-G

DESCRIPTION

The G-sensor is located inside the ABS controller. The sensor is not a separate serviceable part from the controller.

HCU (HYDRAULIC CONTROL UNIT)

DESCRIPTION

The HCU consists of a valve body, pump motor, low pressure accumulators, inlet valves, outlet valves and noise
attenuators.
