Dodge Dakota (ND). Manual - part 1161

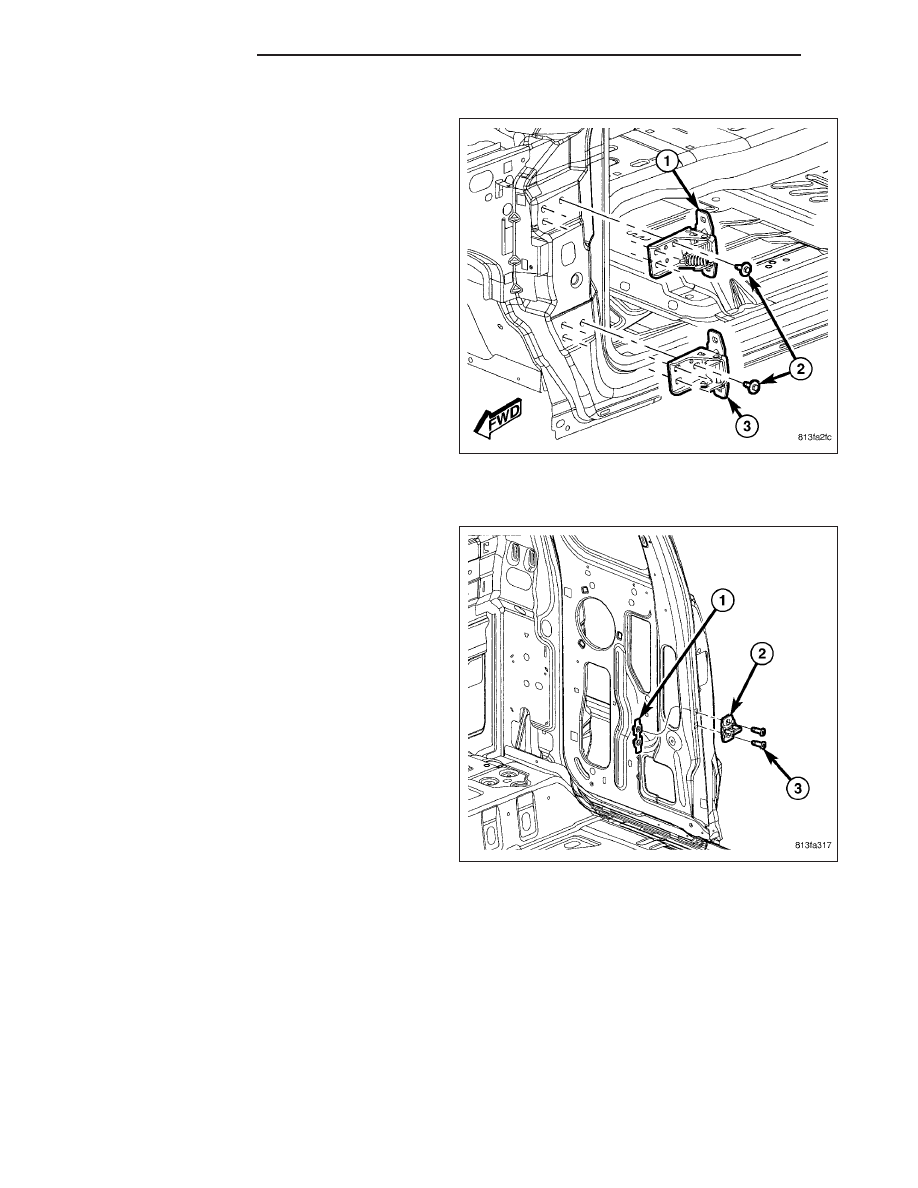

FORE/AFT

NOTE: Fore/aft (lateral) door adjustment is done
by loosening the hinge to the hinge pillar fasten-
ers one hinge at a time and moving the door to
the correct position.

1. Support the door with a suitable lifting device.

2. Loosen the upper and lower hinge to hinge pillar

fasteners (2). (Refer to 23 - BODY/DOOR -
FRONT/HINGE - REMOVAL)

3. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

4. Tighten the hinge bolts (2) to hinge pillar to 28 N·m

(21 ft. lbs.).

UP/DOWN

NOTE: Up/down door adjustment is done by loos-
ening either the hinge to the hinge pillar fasteners
or the hinge to door fasteners and moving the
door to the correct position.

NOTE: When adjustment of the door requires the
loosening of the door to hinge fasteners, it will be
necessary to separate the epoxy bonded washers
with a chisel or other suitable tool.

NOTE: When the up/down adjustments are done
correctly, the top of the door is positioned over
flush to the roof. (Refer to 23 - BODY/BODY
STRUCTURE/GAP AND FLUSH - SPECIFICATIONS)

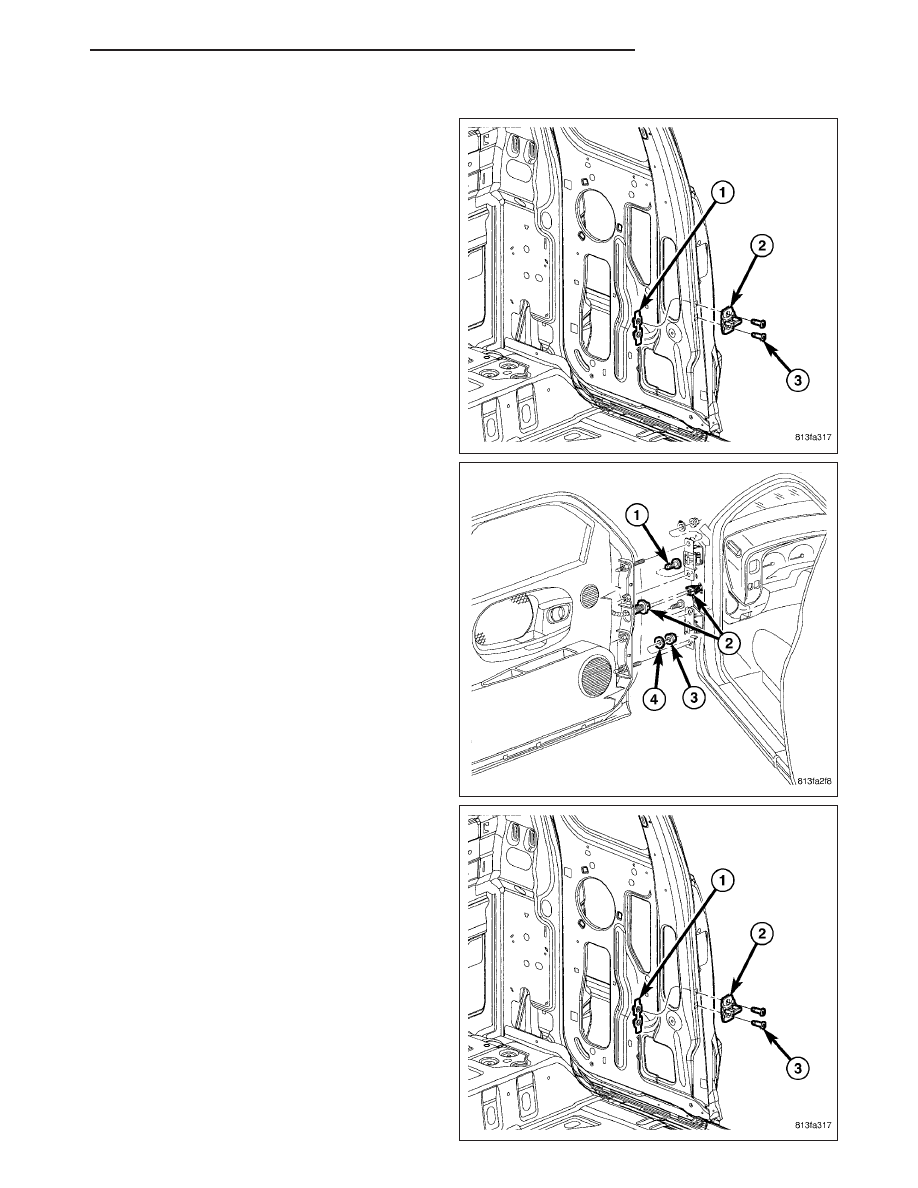

1. Support the door with a suitable lifting device.

2. Loosen the latch striker bolts (3). (Refer to 23 -

BODY/DOOR

-

FRONT/LATCH

STRIKER

-

REMOVAL)

23 - 56

DOOR - FRONT

ND

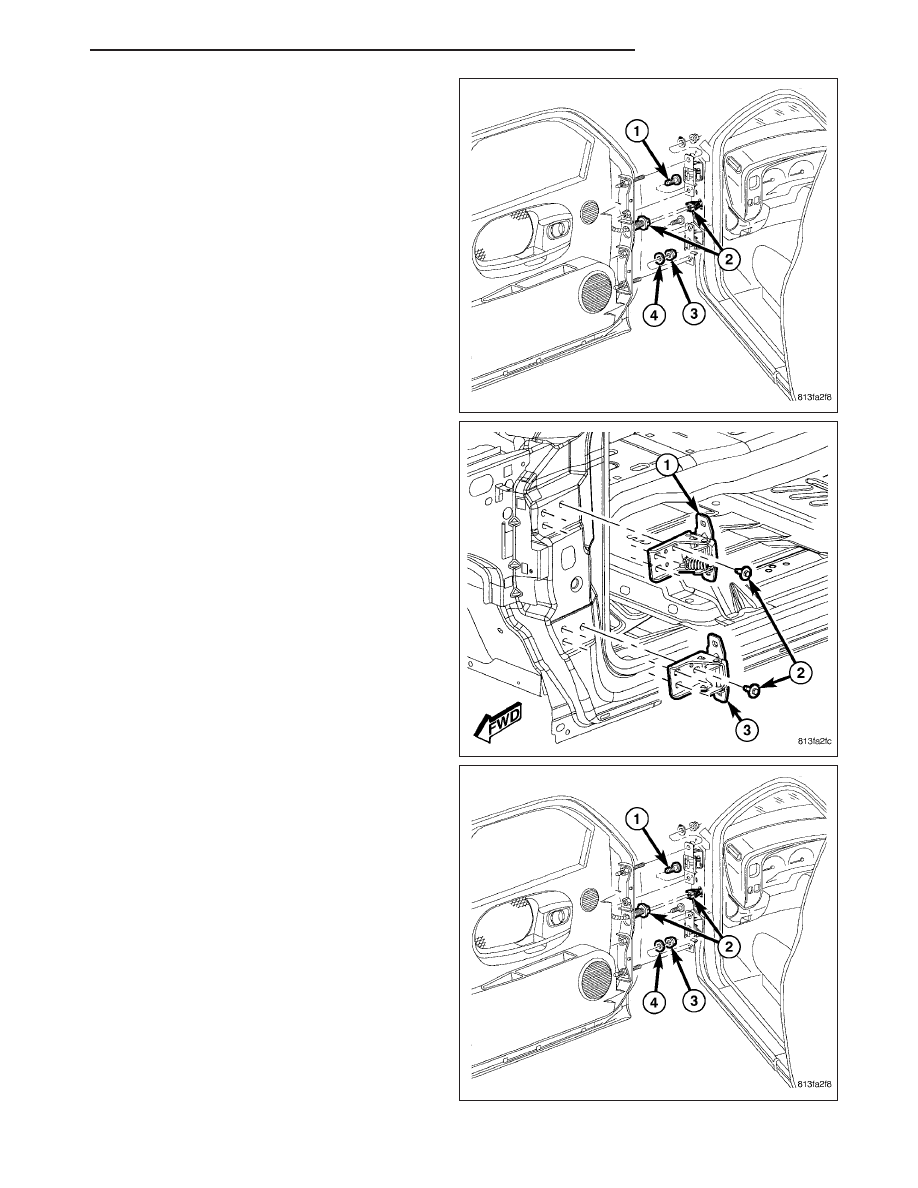

3. If necessary, Loosen the hinge to door fasteners

(1) and (3). (Refer to 23 - BODY/DOOR - FRONT/
DOOR - REMOVAL)

4. If necessary, loosen the hinge to hinge pillar fasten-

ers (2). (Refer to 23 - BODY/DOOR - FRONT/
HINGE - REMOVAL)

5. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

6. Tighten the door to hinges fasteners to 23 N·m (17

ft. lbs.).

ND

DOOR - FRONT

23 - 57

7. Tighten the hinge bolts (2) to hinge pillar to 28 N·m

(21 ft. lbs.).

8. Tighten the latch striker bolts (3). (Refer to 23 -

BODY/DOOR

-

FRONT/LATCH

STRIKER

-

INSTALLATION)

23 - 58

DOOR - FRONT

ND

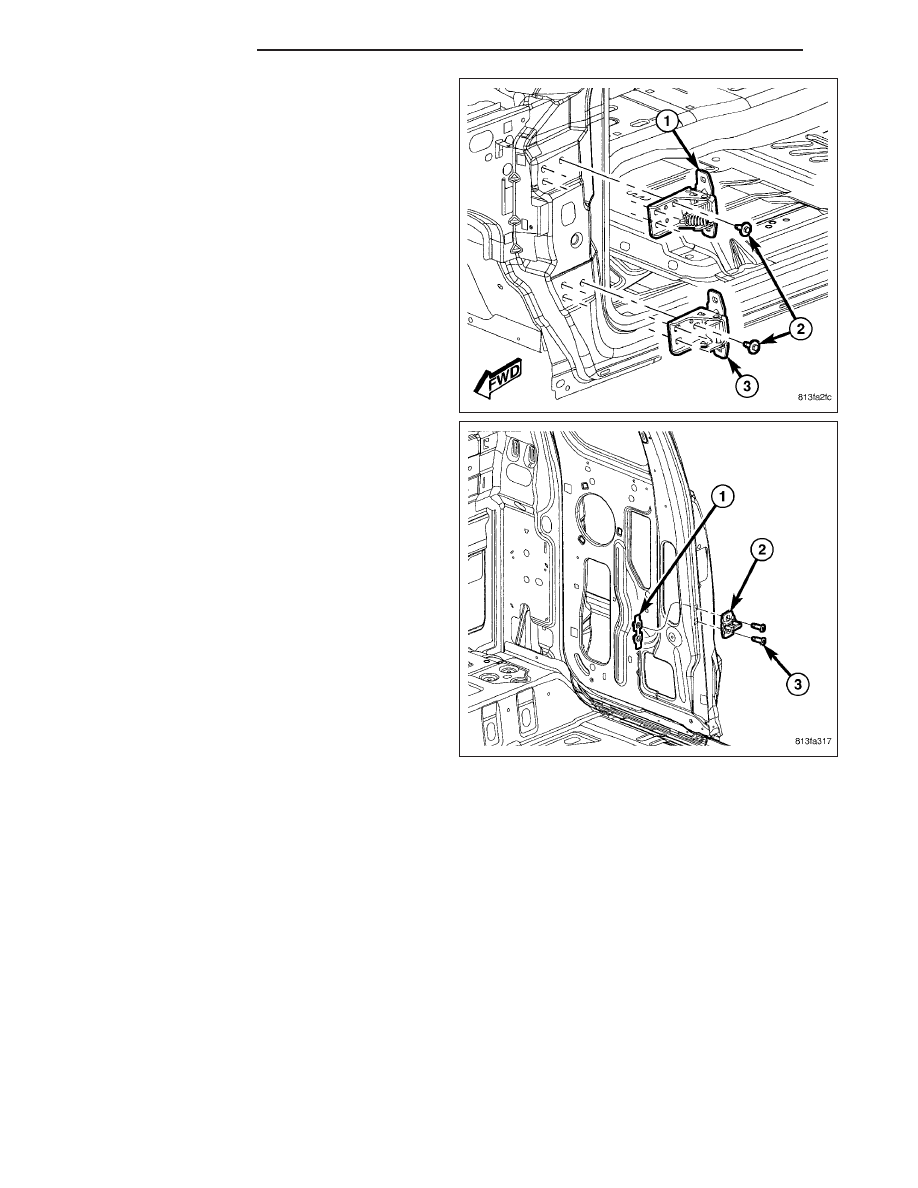

IN/OUT

NOTE: In/out door adjustment is done by loosen-
ing the hinge to door fasteners one hinge at a time
and moving the door to the correct position.

NOTE: When adjustment of the door requires the
loosening of the door to hinge fasteners, it will be
necessary to separate the epoxy bonded washers
with a chisel or other suitable tool.

1. Support the door with a suitable lifting device.

2. Loosen the latch striker bolts (3). (Refer to 23 -

BODY/DOOR

-

FRONT/LATCH

STRIKER

-

REMOVAL)

3. Loosen the hinge to door fasteners (1 & 3). (Refer

to

23

-

BODY/DOOR

-

FRONT/DOOR

-

REMOVAL)

4. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

5. Tighten the door to hinges fasteners to 23 N·m (17

ft. lbs.).

6. Tighten the latch striker bolts (3). (Refer to 23 -

BODY/DOOR

-

FRONT/LATCH

STRIKER

-

INSTALLATION)

ND

DOOR - FRONT

23 - 59
