LATCH-LOWER

REMOVAL

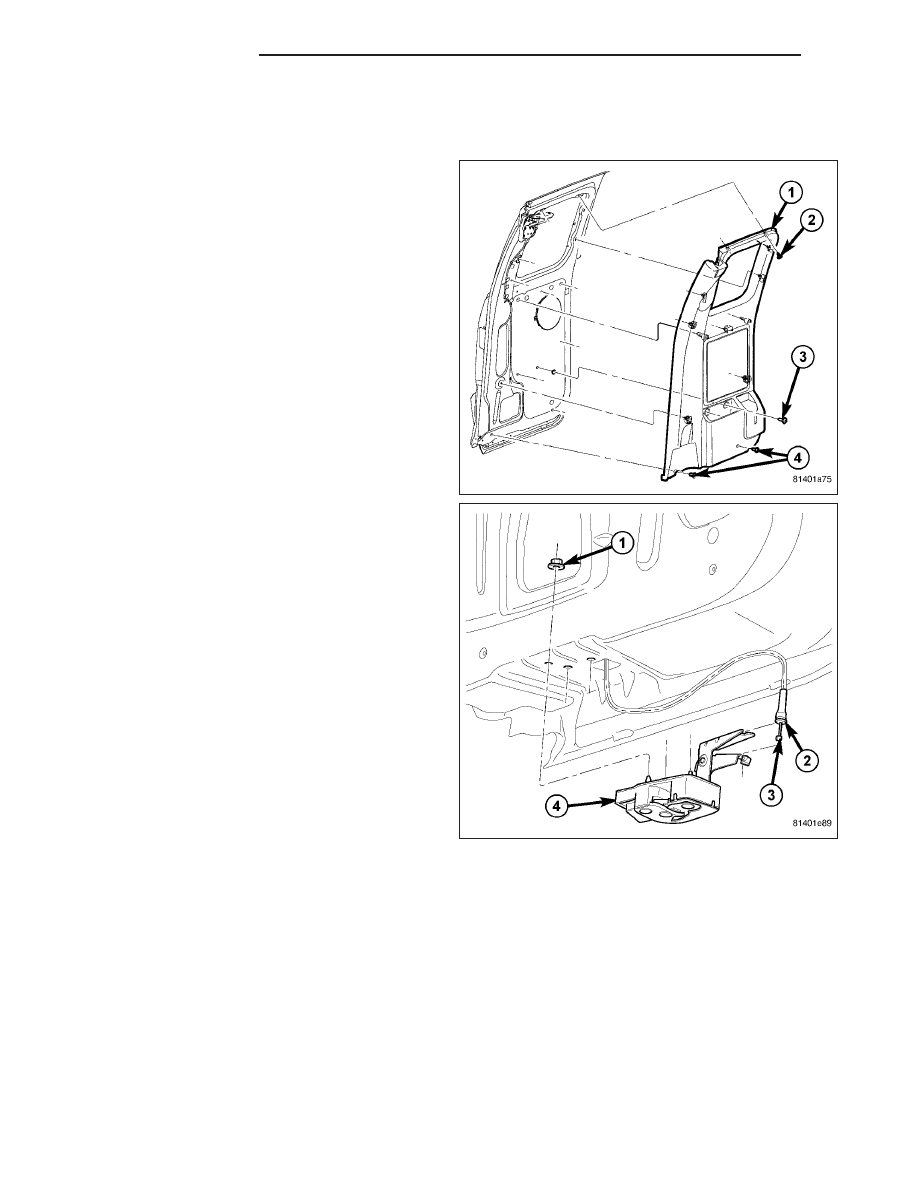

1. Remove the trim panel (1). (Refer to 23 - BODY/

DOOR - CARGO/PANEL-TRIM - REMOVAL)

2. Remove the nuts (1) and separate the latch (4)

from the door.

3. Disconnect the cable end (3) and disconnect the

cable housing (2) from the latch.

23 - 40

DOOR - CARGO

ND

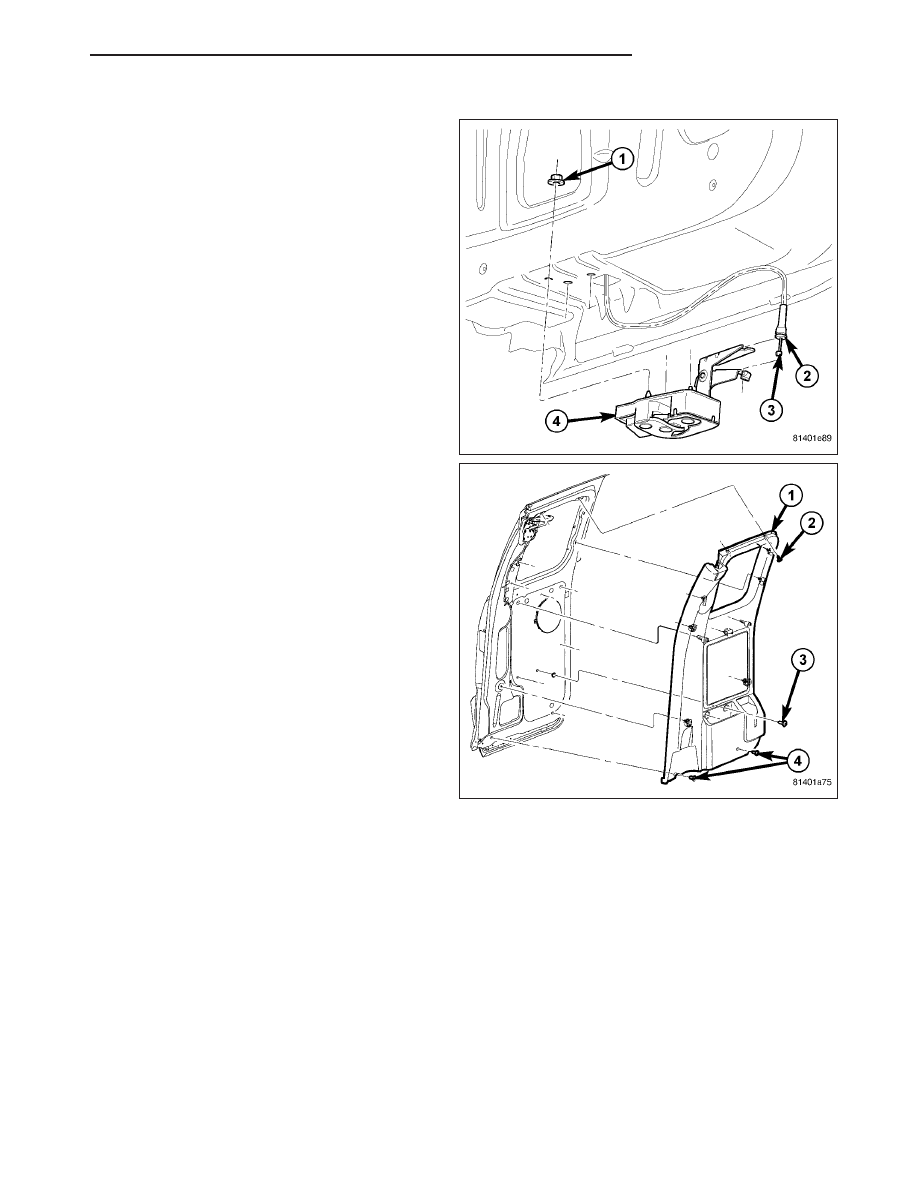

INSTALLATION

1. Connect the cable housing (2) to the latch and con-

nect the cable end (3).

2. Install the latch (4) and install the nuts (1).

3. Tighten the nuts (1) to 12 N·m (105 in. lbs.)

4. Install the trip panel (1). (Refer to 23 - BODY/

DOOR - CARGO/PANEL-TRIM - INSTALLATION)

ND

DOOR - CARGO

23 - 41

LATCH-UPPER

REMOVAL

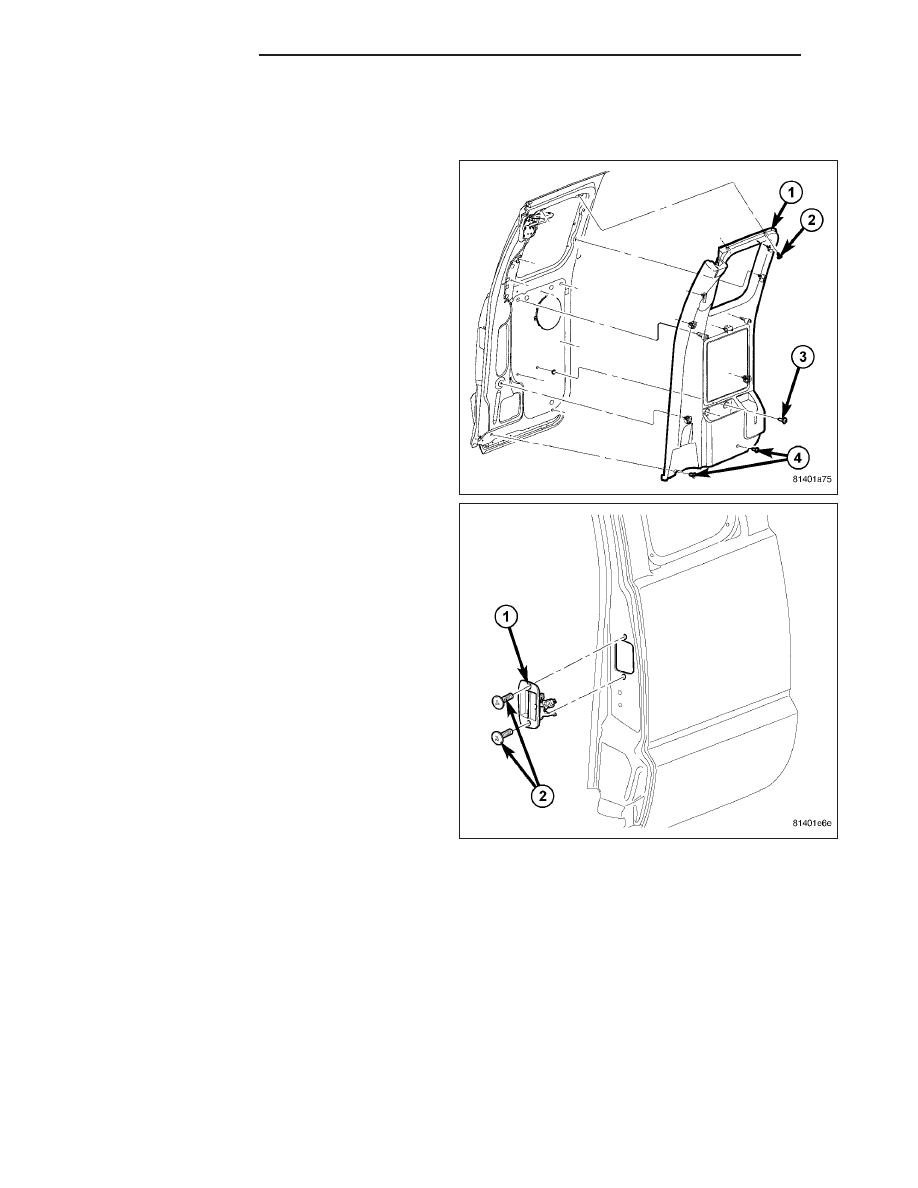

1. Remove the trim panel (1). (Refer to 23 - BODY/

DOOR - CARGO/TRIM PANEL - REMOVAL)

2. Remove the screws (2) and separate the door han-

dle (1) from the door.

23 - 42

DOOR - CARGO

ND

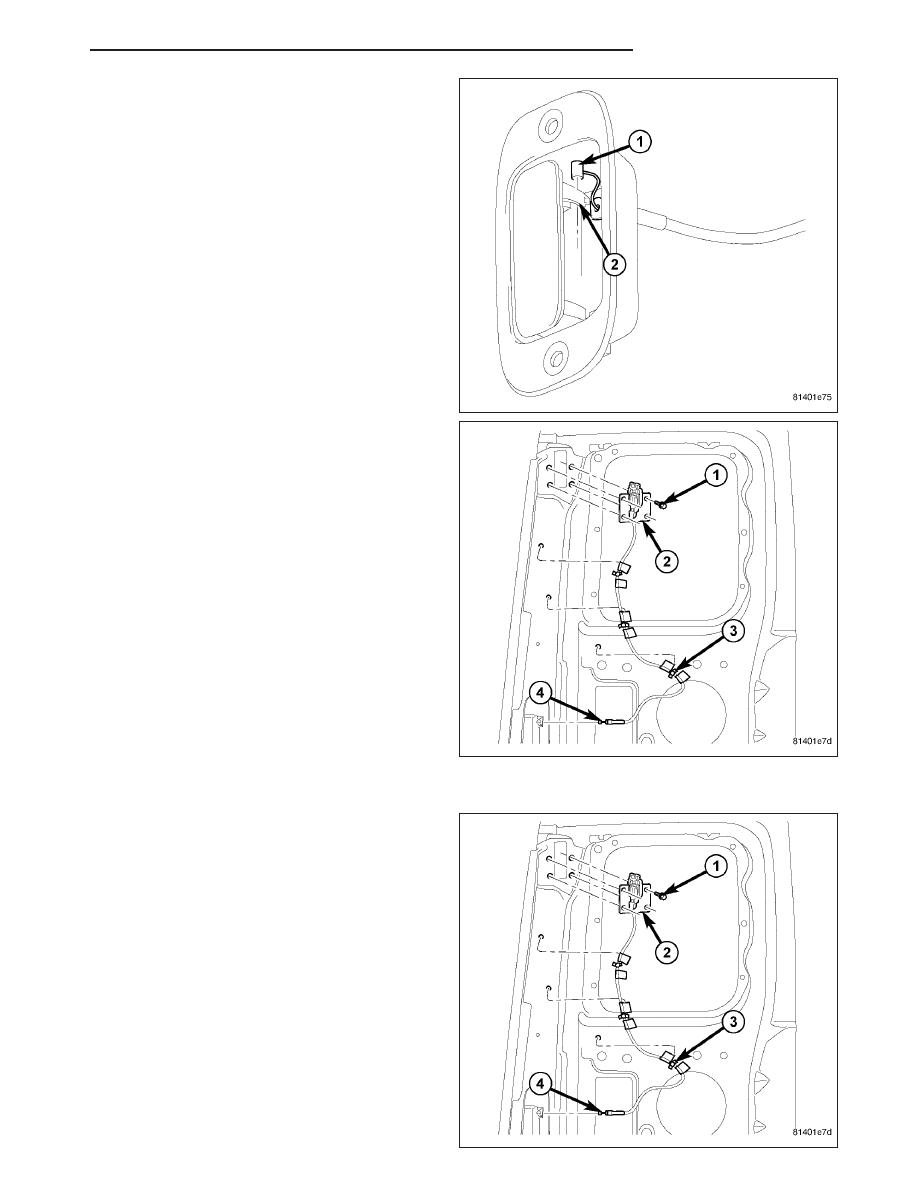

3. Disconnect the upper cable (1) from the door han-

dle (2).

4. Separate the push pin hangers (3) from the door

and separate the cable.

5. Remove the four screws (1) and remove the latch

assembly (2) from the door.

INSTALLATION

1. Install the latch assembly (2) and install the screws

(1).

2. Tighten the screws to 12 N·m (105 in. lbs.).

3. Install the cable hanger push pins (3) and seat

fully.

ND

DOOR - CARGO

23 - 43
