2. Install the door onto the hinges and install the nuts

(1) and bolts (2).

3. Line up the door using the marks made during

removal and tighten the fasteners to 23 N·m (17 ft.
lbs.) using the sequence shown.

4. Check and adjust the door position. (Refer to 23 -

BODY/DOOR - CARGO/DOOR - ADJUSTMENTS)

ADJUSTMENTS

ADJUSTMENT

NOTE: For four door vehicles, it is recommended that you adjust the rear door before adjusting the front
door.

•

Door adjustment measurements should be taken from stationary or welded body panels like the roof,
rocker or quarter panels.

•

During adjustment procedures, it is recommended that all the hinge fasteners be loosened except for the
upper most fasteners. Adjustments can be made using the upper fasteners to hold the door with final
torque of the fasteners occurring after correct door positioning is achieved.

•

A suitable body sealant should be used when removing or moving the hinges.

23 - 24

DOOR - CARGO

ND

FORE/AFT

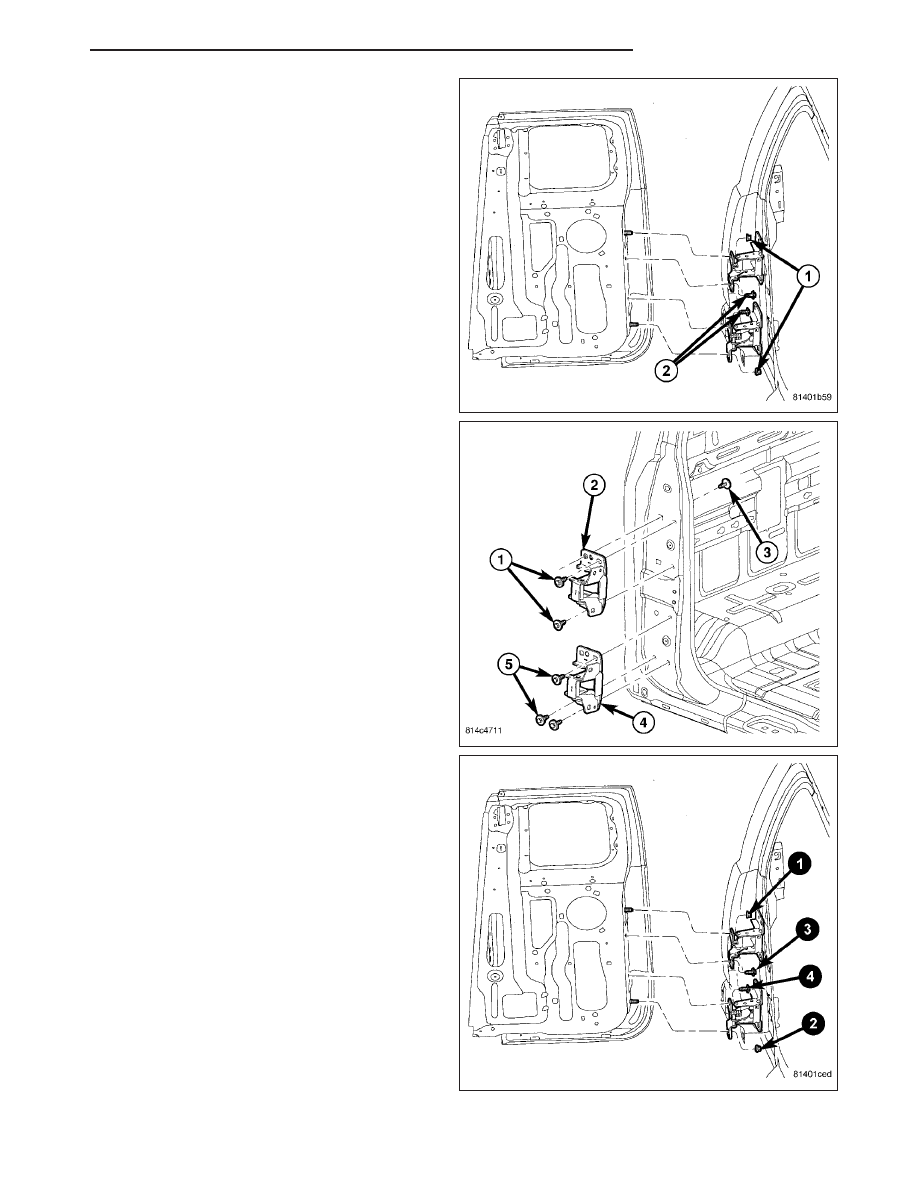

NOTE: Fore/aft (lateral) door adjustment is done
by loosening the hinge to the hinge pillar fasten-
ers one hinge at a time and moving the door to
the correct position.

1. Support the door with a suitable lifting device.

2. Loosen the hinge to hinge pillar fasteners (1, 3 and

5). (Refer to 23 - BODY/DOORS - REAR/HINGE -
REMOVAL)

3. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

4. Tighten the hinge pillar fasteners to 28 N·m (21 ft.

lbs.). (Refer to 23 - BODY/DOORS - REAR/HINGE
- INSTALLATION)

UP/DOWN

NOTE: Up/down door adjustment is done by loos-
ening either the hinge to the hinge pillar fasteners
or the hinge to door fasteners and moving the
door to the correct position.

NOTE: When adjustment of the door requires the
loosening of the door to hinge fasteners, it will be
necessary to separate the epoxy bonded washers
with a chisel or other suitable tool.

NOTE: When adjusting a door with the door to
hinge fasteners, it will be necessary to replace the
shouldered door studs (1) with service studs with-
out the shoulder in order to achieve correct door
position adjustments.

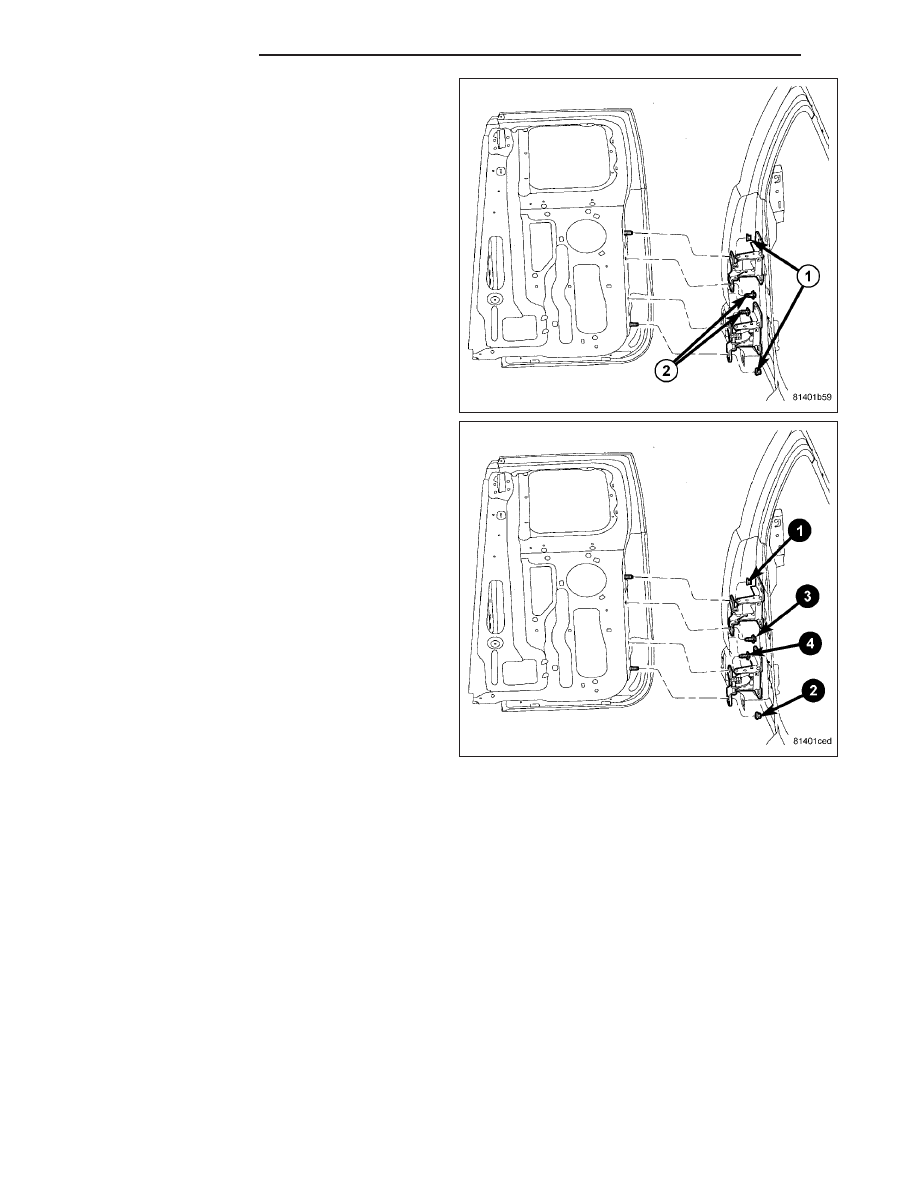

1. If required, install the service studs (1) and tighten

to 12 N·m (105 in. lbs.).

ND

DOOR - CARGO

23 - 25

2. Support the door with a suitable lifting device.

3. Remove the upper striker. (Refer to 23 - BODY/

DOOR

-

CARGO/STRIKER-UPPER

LATCH

-

REMOVAL)

4. Remove the lower striker (2). (Refer to 23 - BODY/

DOOR

-

CARGO/STRIKER-LOWER

LATCH

-

REMOVAL)

5. If necessary, loosen the hinge to hinge pillar fasten-

ers (Refer to 23 - BODY/DOORS - REAR/HINGE -
REMOVAL)

23 - 26

DOOR - CARGO

ND

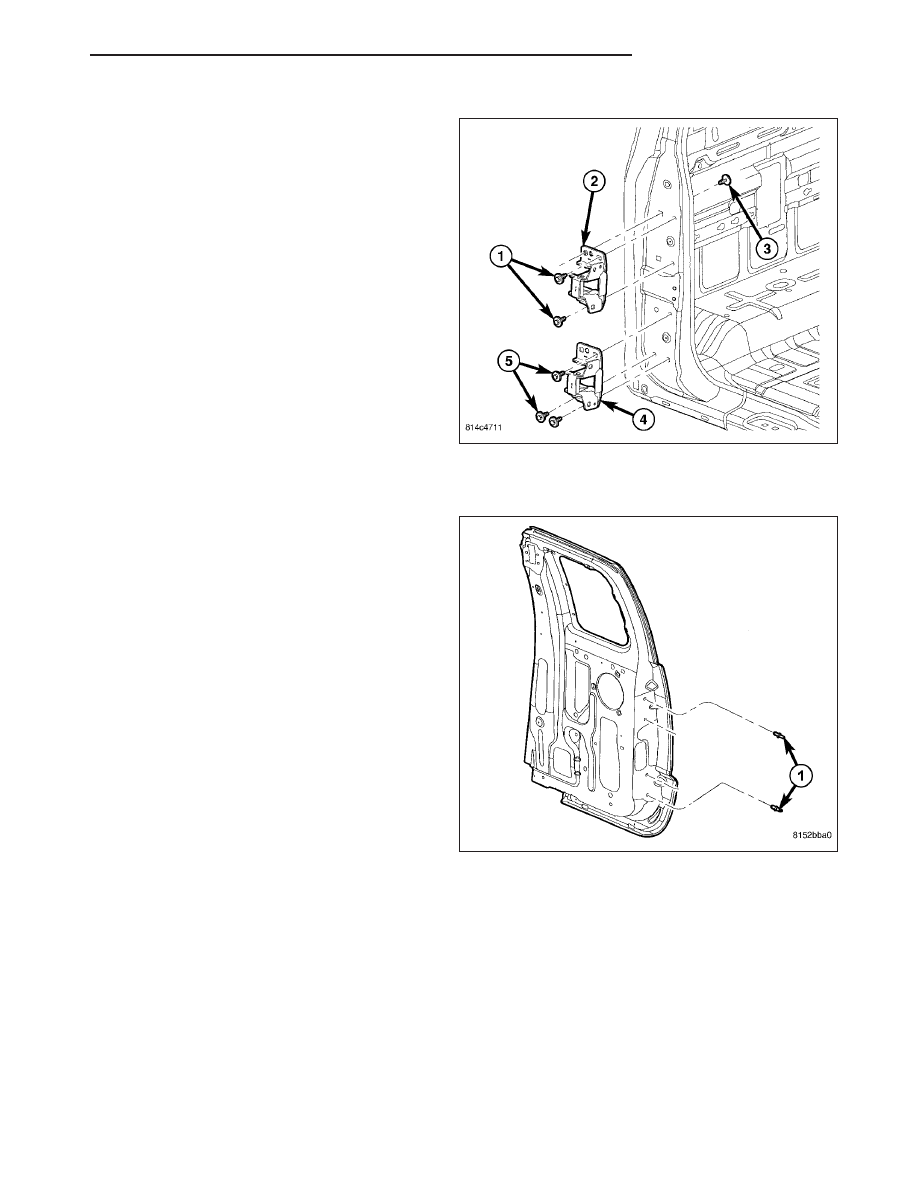

6. If necessary, loosen the hinge to door fasteners (1

and 2). (Refer to 23 - BODY/DOORS - REAR/
DOOR - REMOVAL)

7. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

8. If necessary, tighten the hinge to pillar bolts (1, 3

and 5) to 28 N·m (21 ft. lbs.). (Refer to 23 - BODY/
DOORS - REAR/HINGE - INSTALLATION)

9. Tighten the door to hinge fasteners to 23 N·m (17

ft. lbs.) using the sequence shown. (Refer to 23 -
BODY/DOORS - REAR/HINGE - INSTALLATION)
