C1402- TRANSFER CASE RANGE SELECT SWITCH CIRCUIT HIGH (CONTINUED)

5.

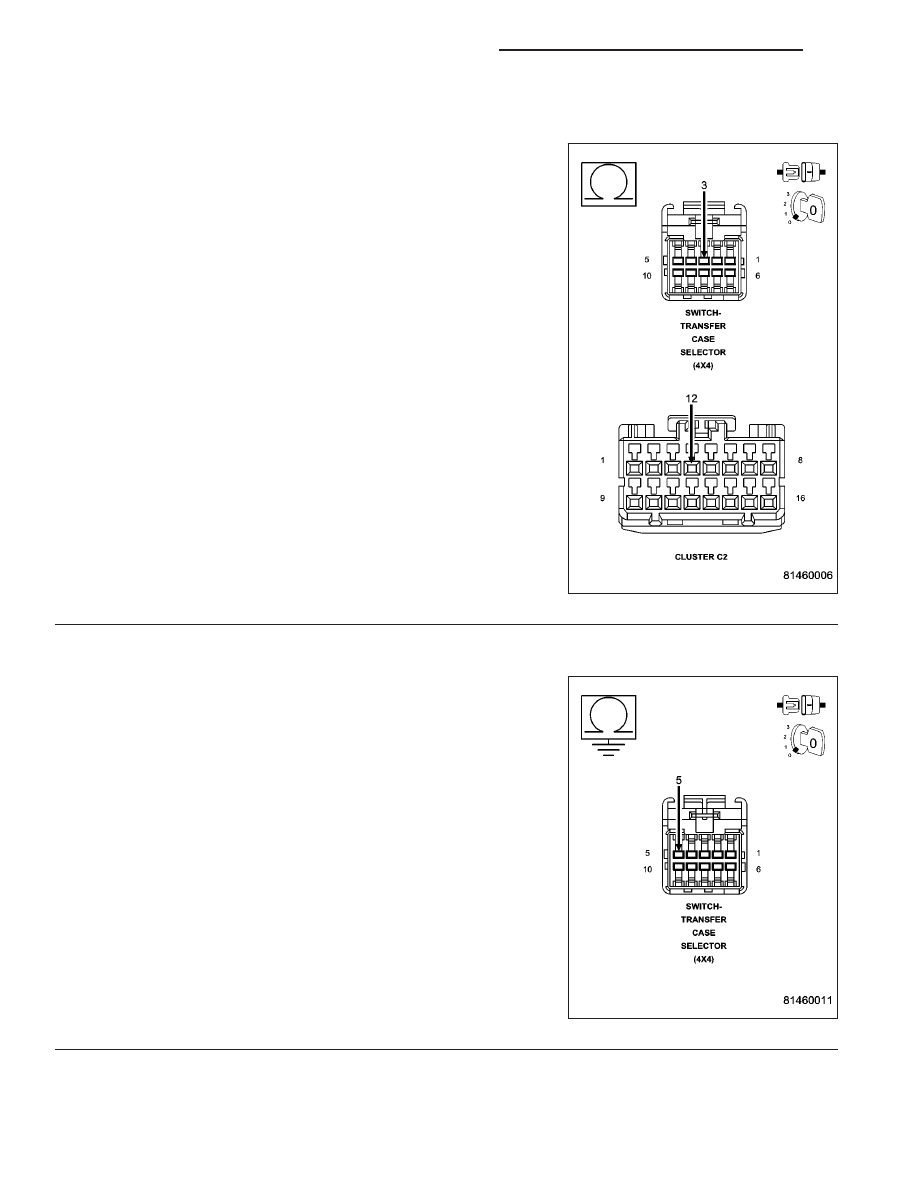

(K977) MODE SELECT CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (K977) Mode Select circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (K977) Mode Select circuit for an open.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSFER CASE CONTROL MODULE
- DIAGNOSIS AND TESTING)

No

>> Go To 6

6.

TRANSFER CASE SELECTOR SWITCH (Z973) GROUND CIRCUIT OPEN

Measure the resistance between the Transfer Case Selector Switch
(Z973) Ground circuit and ground.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Transfer Case Selector Switch (Z973) ground

circuit for an open.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSFER CASE CONTROL MODULE
- DIAGNOSIS AND TESTING)

No

>> Go To 7

21 - 836

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

ND

C1402- TRANSFER CASE RANGE SELECT SWITCH CIRCUIT HIGH (CONTINUED)

7.

INSTRUMENT CLUSTER

Repair

Replace the Instrument Cluster in accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1 and TRANSFER CASE VERIFICATION TEST-VER 1.
(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/TRANSFER CASE CONTROL MOD-
ULE - DIAGNOSIS AND TESTING)

8.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

ND

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 837

C1404- TRANSFER CASE RANGE POSITION SENSOR CIRCUIT LOW

21 - 838

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

ND

C1404- TRANSFER CASE RANGE POSITION SENSOR CIRCUIT LOW (CONTINUED)

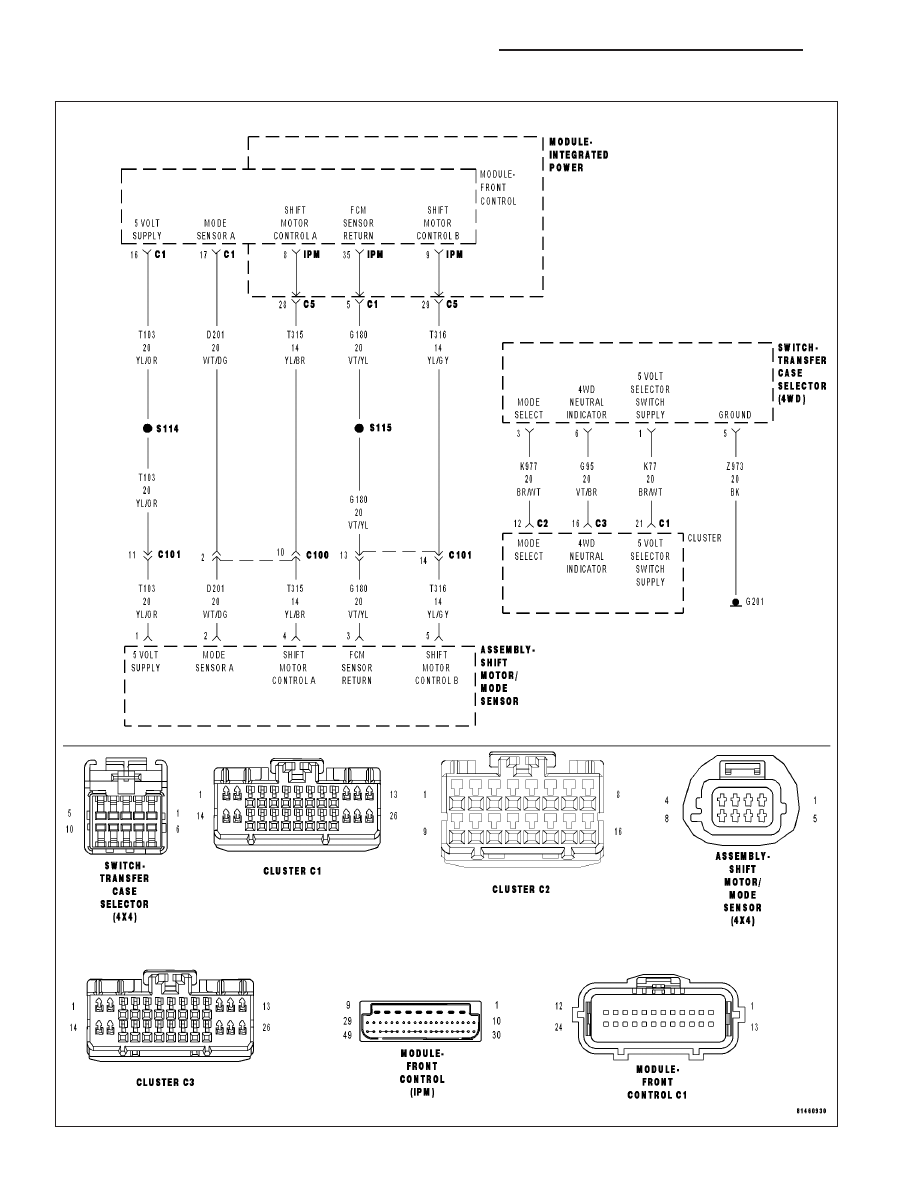

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Ignition on. Battery voltage between 9 and 16 volts.

•

Set Condition:
FCM detects a short to ground on the Transfer Case Position Sensor signal circuit for 2 seconds.

Possible Causes

INTERMITTENT CONDITION

(T103) 5 VOLT SUPPLY CIRCUIT OPEN

(T103) 5 VOLT SUPPLY CIRCUIT SHORTED TO GROUND

(D201) MODE SENSOR A CIRCUIT SHORTED TO GROUND

(D201) MODE SENSOR A CIRCUIT SHORTED TO (G180) FCM SENSOR RETURN CIRCUIT

SHIFT MOTOR/MODE SENSOR ASSEMBLY

FRONT CONTROL MODULE

Diagnostic Test

1.

T-CASE POSITION SENSOR VOLTAGE BELOW 0.2 VOLTS

Ignition on, engine not running.

With the scan tool under Data Display, read the T-Case Position Sensor voltage.

Is the voltage below 0.2 volts?

Yes

>> Go to 2

No

>> Go to 9

2.

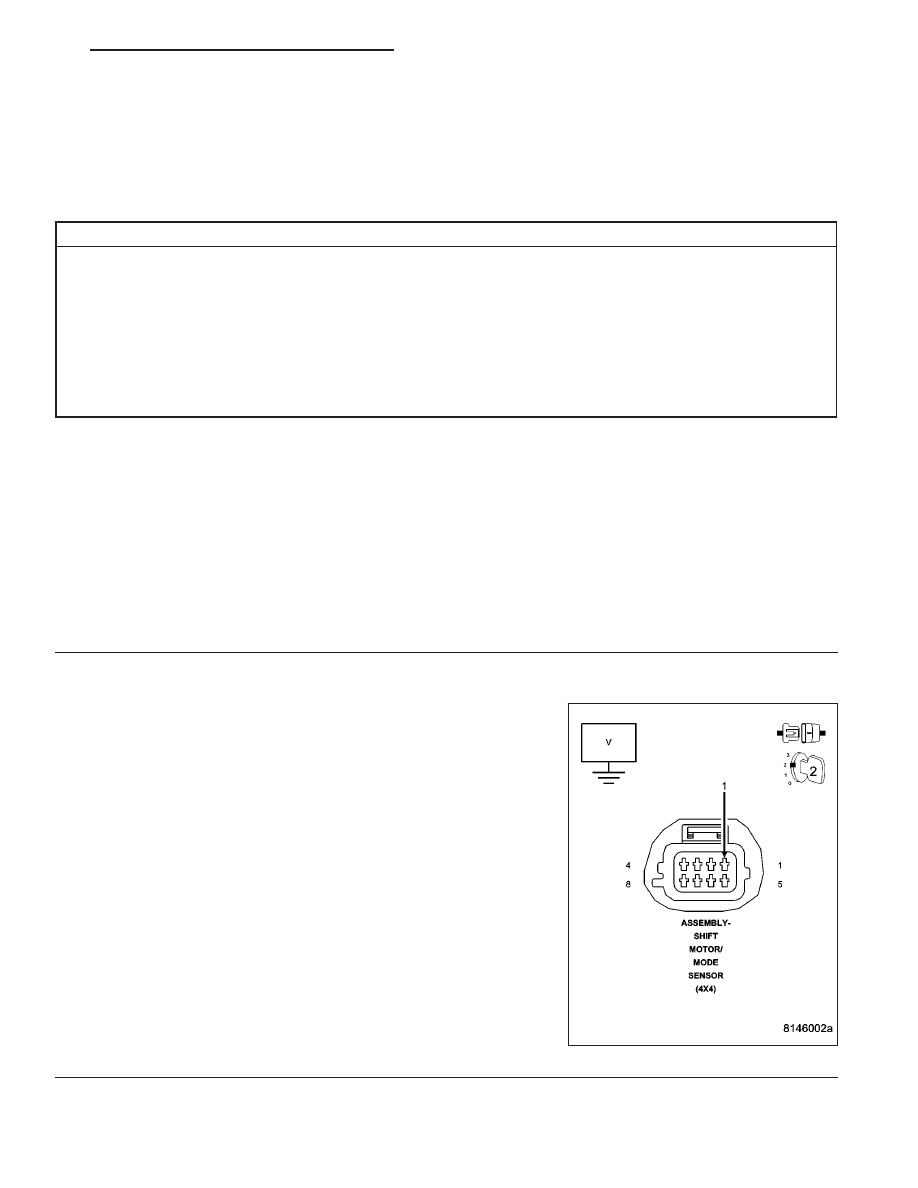

(T103) 5 VOLT SUPPLY CIRCUIT VOLTAGE BELOW 0.2 VOLTS

Turn the ignition off.

Disconnect the Shift Motor/Mode Sensor connector.

Turn the ignition on.

Measure the voltage of the (T103) 5 Volt Supply circuit.

Is the voltage below 0.2 volts?

Yes

>> Go to 3

No

>> Go to 5

ND

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 839
