CLUTCHES-HOLDING

DESCRIPTION

Three hydraulically applied multi-disc clutches are used to hold some planetary geartrain components stationary
while the input clutches drive others. The 2C, 4C, and Low/Reverse clutches are considered holding clutches. The
2C and 4C clutches are located in the 4C retainer/bulkhead (13).

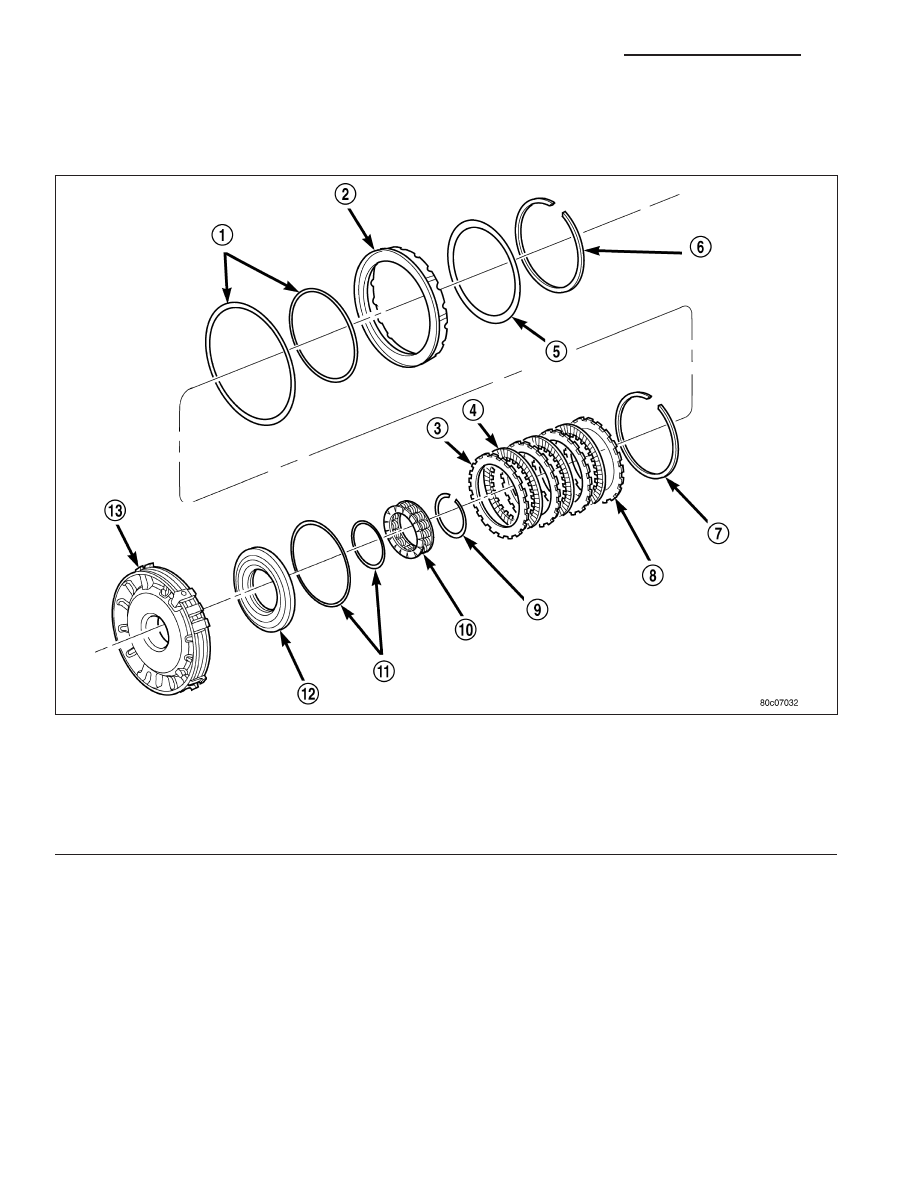

2C and 4C Clutches

1 - SEAL

8 - REACTION PLATE

2 - 2C PISTON

9 - SNAP-RING

3 - PLATE

10 - RETURN SPRING

4 - DISC

11 - SEAL

5 - 2C BELLEVILLE SPRING

12 - 4C PISTON

6 - SNAP-RING

13 - 4C RETAINER/BULKHEAD

7 - SNAP-RING (SELECT)

21 - 760

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

ND

The Low/Reverse clutch is located at the rear of the transmission case.

OPERATION

2C CLUTCH

The 2C clutch is hydraulically applied in second and fifth gear by pressurized fluid against the 2C piston. When the
2C clutch is applied, the reverse sun gear assembly is held or grounded to the transmission case by holding the
reaction planetary carrier.

4C CLUTCH

The 4C clutch is hydraulically applied in second prime and fourth gear by pressurized fluid against the 4C clutch
piston. When the 4C clutch is applied, the reaction annulus gear is held or grounded to the transmission case.

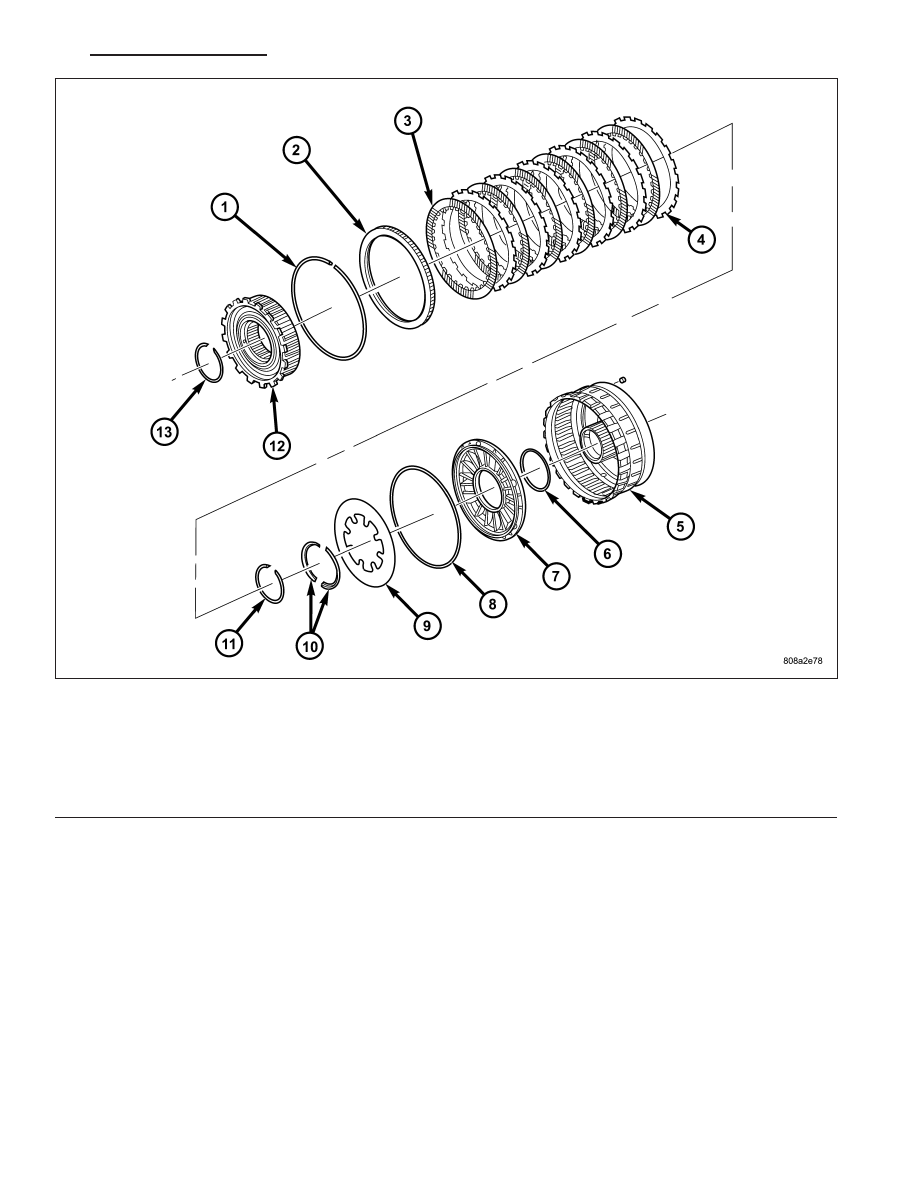

Low/Reverse Clutch

1 - SNAP-RING (SELECT)

8 - SEAL

2 - REACTION PLATE

9 - BELLEVILLE SPRING

3 - DISC

10 - RETAINER

4 - PLATE

11 - SNAP-RING

5 - L/R CLUTCH RETAINER

12 - OVERRUNNING CLUTCH

6 - SEAL

13 - SNAP-RING

7 - PISTON

ND

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

21 - 761

LOW/REVERSE CLUTCH

The Low/Reverse clutch is hydraulically applied in park, reverse, neutral, and first gear, only at low speeds, by pres-
surized fluid against the Low/Reverse clutch piston. When the Low/Reverse clutch is applied, the input annulus
assembly is held or grounded to the transmission case.

ASSEMBLY-INPUT CLUTCH

DESCRIPTION

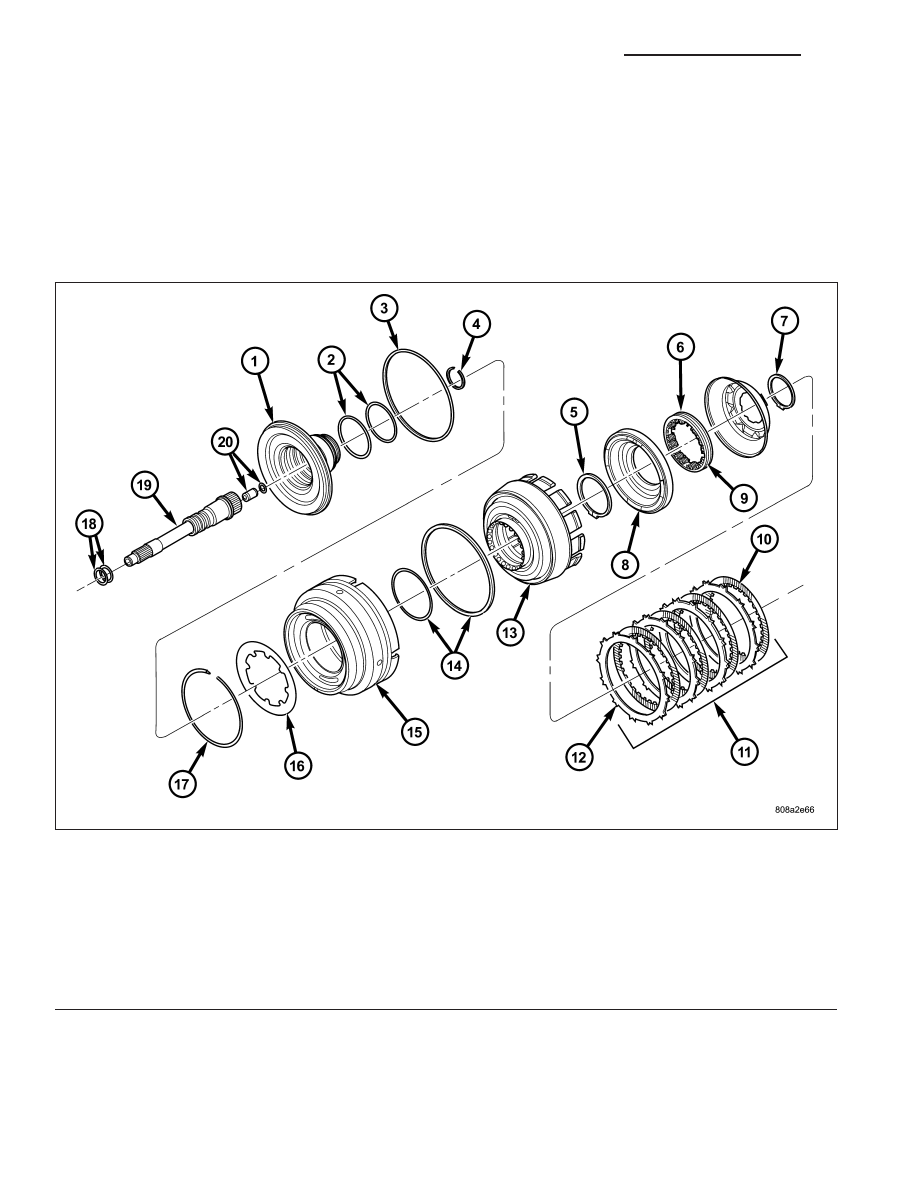

Input Clutch Assembly - Part 1

1 - INPUT CLUTCH HUB

11 - UD CLUTCH

2 - O-RING SEALS

12 - PLATE

3 - SEAL

13 - CLUTCH RETAINER

4 - SNAP-RING

14 - SEAL

5 - SNAP-RING

15 - OD/REV PISTON

6 - UD BALANCE PISTON

16 - BELLEVILLE SPRING

7 - SNAP-RING

17 - SNAP-RING

8 - UD PISTON

18 - SEAL RINGS

9 - SPRING

19 - INPUT SHAFT

10 - DISC

20 - LUBRICATION CHECK VALVE AND SNAP-RING

21 - 762

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

ND

Three hydraulically applied input clutches are used to drive planetary components. The underdrive, overdrive, and
reverse clutches are considered input clutches and are contained within the input clutch assembly.

The input clutch assembly also contains:

•

Input shaft

•

Input hub

•

Clutch retainer

•

Underdrive piston

•

Overdrive/reverse piston

•

Overdrive hub

•

Underdrive hub

OPERATION

The three input clutches are responsible for driving different components of the planetary geartrain.

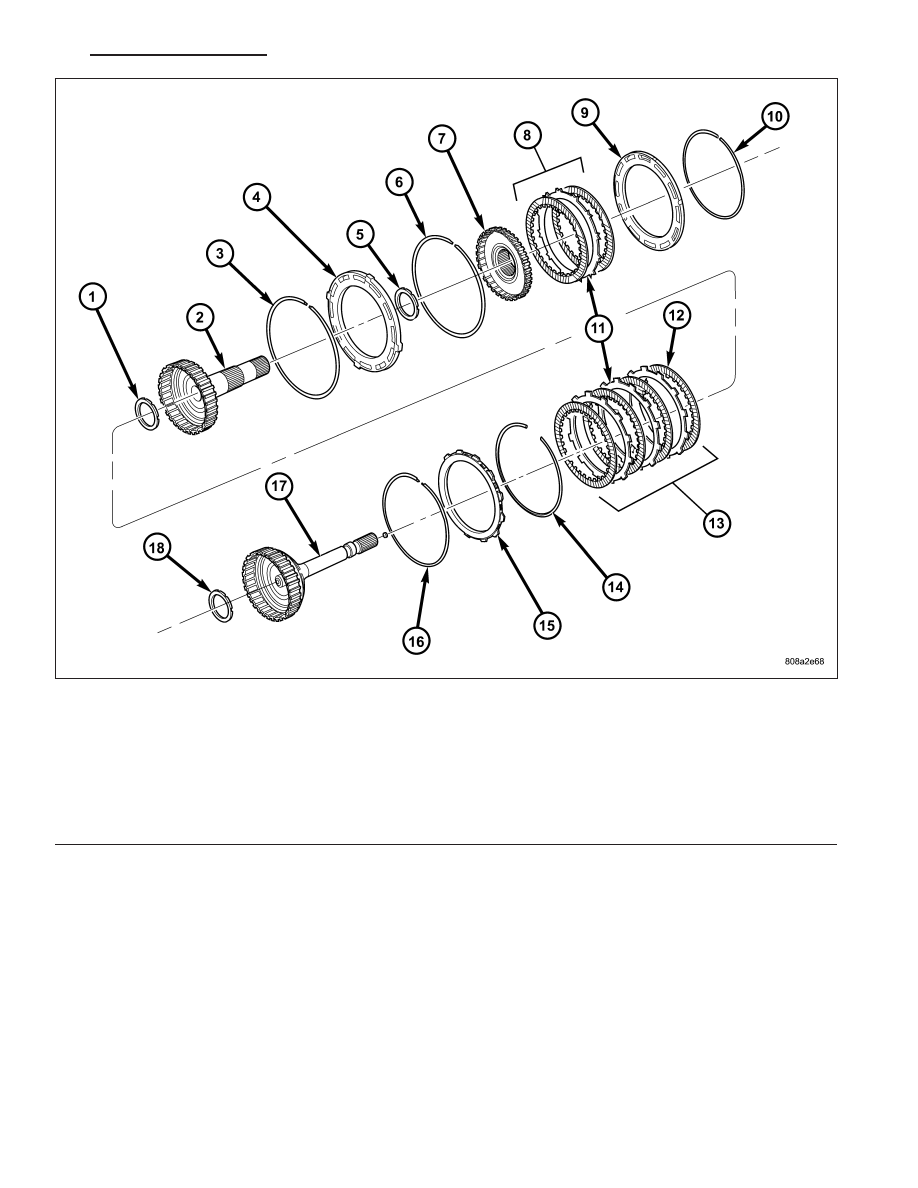

Input Clutch Assembly - Part 2

1 - THRUST BEARING NUMBER 3

10 - SNAP-RING (SELECT)

2 - OD HUB/SHAFT

11 - PLATE

3 - SNAP-RING (WAVE)

12 - DISC

4 - REV/OD REACTION PLATE

13 - OD CLUTCH

5 - THRUST BEARING NUMBER 4

14 - SNAP-RING (TAPERED)

6 - SNAP-RING (FLAT)

15 - UD/OD REACTION PLATE

7 - REVERSE HUB/SHAFT

16 - SNAP-RING (FLAT)

8 - REVERSE CLUTCH

17 - UD HUB/SHAFT

9 - REVERSE REACTION PLATE

18 - THRUST BEARING NUMBER 2
