P0875-UD HYDRAULIC PRESSURE TEST (CONTINUED)

16.

(T29) UD PRESSURE SWITCH SENSE CIRCUIT SHORT TO OTHER CIRCUITS

Disconnect all PCM harness connectors.

Disconnect the Transmission Solenoid/TRS Assembly harness connec-
tor.

NOTE: Make sure the Transmission Solenoid/TRS Assembly har-
ness connector is disconnected.

NOTE: Check connectors - Clean/repair as necessary.

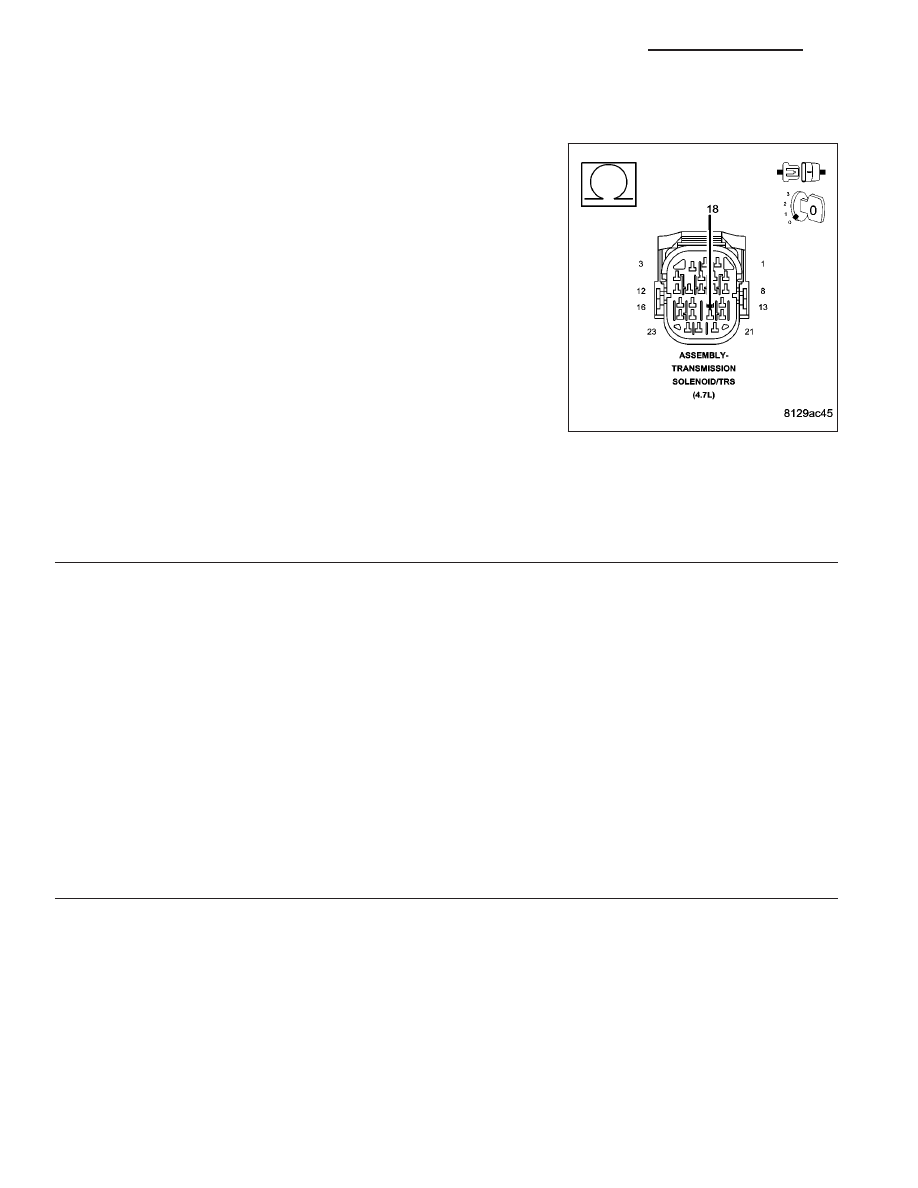

Measure the resistance between the (T29) UD Pressure Switch Sense
circuit and all other circuits in the Transmission Solenoid/TRS Assem-
bly harness connector.

Is the resistance below 5.0 ohms between the (T29) UD Pres-
sure Switch Sense circuit and any other circuit(s) in the Trans-
mission Solenoid/TRS Assembly harness connector?

Yes

>> Repair the (T29) UD Pressure Switch Sense circuit for a

short to other circuit(s).

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Using the schematics as a guide, check the Powertrain Control Module (PCM) terminals for corrosion,

damage, or terminal push out. Pay particular attention to all power and ground circuits. If no problems
are found, replace the PCM per the Service Information. With the scan tool, perform QUICK LEARN.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

17.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorted and open circuits.

With the scan tool, check the EATX DTC EVENT DATA to help identify the conditions in which the DTC was set.

If the EATX DTC EVENT DATA shows the DTC P0875 set while the Line Pressure was significantly below the
Desired Line Pressure reading, check for causes of low line pressure (low fluid level, broken or mis-installed primary
oil filter or filter seal, sticking Main Regulator Valve in the Pump Valve Body etc.). If the data shows the DTC set
while the Line Pressure reading was significantly higher than the Desired Line Pressure, check the Line Pressure
Sensor and related wiring.

Where there any problems found?

Yes

>> Repair as necessary.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Test Complete.

21 - 576

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

ND

P0876-UD PRESSURE SWITCH RATIONALITY

ND

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 577

P0876-UD PRESSURE SWITCH RATIONALITY (CONTINUED)

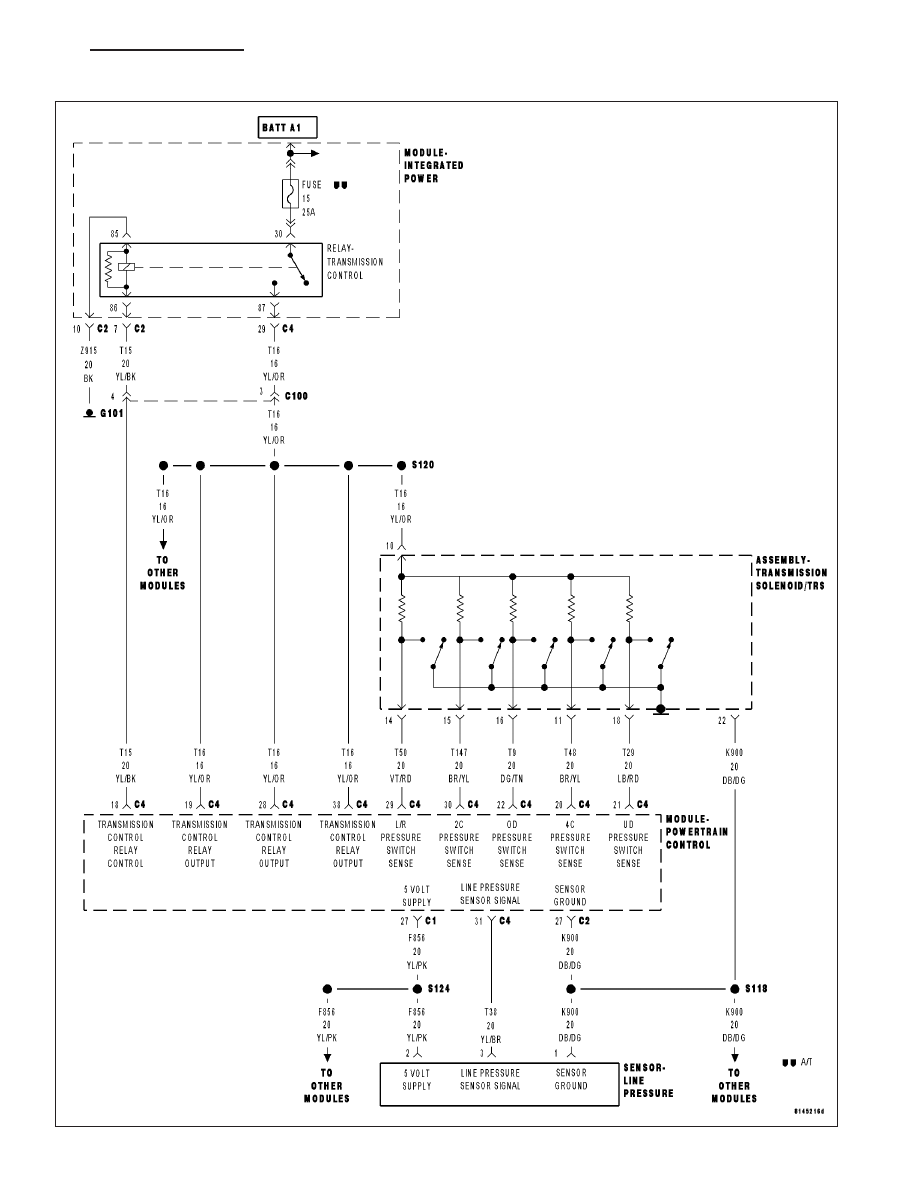

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Continuously with the ignition on and engine running.

•

Set Condition:
This DTC is set if the UD pressure switch is in the wrong state for the current gear. For example, this code
would be set if the UD pressure switch remained off while the transmission was in second gear.

Possible Causes

RELATED RELAY DTC’S PRESENT

LOW FLUID LEVEL

NO. 2 CHECK BALL CUT OR DAMAGED

LOW LINE PRESSURE

CRACKED OR MISINSTALLED SUMP FILTER OR SEAL

STICKING MAIN REGULATOR VALVE IN PUMP VALVE BODY

(T29) UD PRESSURE SWITCH SENSE CIRCUIT OPEN

(T29) UD PRESSURE SWITCH CIRCUIT SHORT TO GROUND

(T29) UD PRESSURE SWITCH SENSE CIRCUIT SHORT TO ANOTHER CIRCUIT

TRANSMISSION SOLENOID/TRS ASSEMBLY

POWERTRAIN CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE - DIAGNOSIS AND TESTING).

Theory of Operation

The Transmission system uses five pressure switches to monitor the fluid pressure in the LR, 2C, 4C, UD, and OD
clutch circuits. The pressure switches are continuously monitored for the correct states in each gear as shown.

GEAR

L/R

2C

4C

UD

OD

REVERSE

OPEN

OPEN

OPEN

OPEN

OPEN

P/N

CLOSED**

OPEN

OPEN

OPEN

OPEN

1ST

CLOSED*

OPEN

OPEN

CLOSED

OPEN

2ND

OPEN

CLOSED

OPEN

CLOSED

OPEN

2ND PRIME

OPEN

OPEN

CLOSED

CLOSED

OPEN

3RD

OPEN

OPEN

OPEN

CLOSED

CLOSED

4TH

OPEN

OPEN

CLOSED

OPEN

CLOSED

5TH

OPEN

CLOSED

OPEN

OPEN

CLOSED

*L/R is closed if output speed is below 100 rpm in Drive and Manual 2. L/R is closed in Manual 1.

**May be open when rolling in Neutral or at low oil temperatures.

21 - 578

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

ND

P0876-UD PRESSURE SWITCH RATIONALITY (CONTINUED)

Diagnostic Test

1.

CHECK IF RELATED DTC’S ARE PRESENT

With the scan tool, check for other transmission DTC’s.

Are there any Transmission Control Relay, Line Pressure, and/or Loss of Prime DTC’s present?

Yes

>> Refer to the Transmission category and perform the appropriate symptom. If a Loss of Prime DTC is

present, perform its respective test first.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

CHECK FOR PRESSURE SWITCH DTCS

Are there two or more other pressure switch rationality DTC’s present in addition to P0876?

Yes

>> Go To 3

No

>> Go To 4

3.

CHECK IF ALL PRESSURE SWITCHES READ CLOSED

With the scan tool, read and record all EATX DTC EVENT DATA.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Does the EATX DTC EVENT DATA show all pressure switches reading CLOSED?

Yes

>> Refer to the symptom category and perform diagnostics for P0888. Diagnose the symptom as if the

DTC is current.

No

>> Go To 4

4.

CHECK FOR OTHER DTCS

With the scan tool, check for other transmission DTC’s.

Is the DTC P2704 present also?

Yes

>> Replace the Transmission Solenoid/TRS Assembly per the Service Information.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

CHECK EATX DTC EVENT DATA

With the scan tool, read and record the DTC EVENT DATA.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Does the DTC EVENT DATA display information for the DTC P0876?

Yes

>> Go To 6

No

>> Refer to the symptom list and perform diagnostics for the DTC listed in the EATX DTC EVENT DATA.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.
