P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

8.

CHECK IF IN PARK, NEUTRAL, OR REVERSE

Ignition on, engine not running.

With the scan tool, read and record the EATX DTC EVENT DATA for P0871.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Does the EATX DTC EVENT DATA show the OD Pressure Switch DTC set while in Park, Neutral, or
Reverse?

Yes

>> Go To 18

No

>> Go To 9

9.

OD PRESSURE SWITCH OPEN

Refer to the EATX DTC EVENT DATA recorded earlier for P0871.

Did the OD Pressure Switch read OPEN?

Yes

>> Go To 10

No

>> Go To 15

10.

LOW LINE PRESSURE

Refer to the EATX DTC EVENT DATA recorded earlier and compare the Line Pressure and the Desired Line Pres-
sure.

Is the Line Pressure less than 40 psi, and significantly below the Desired Line Pressure?

Yes

>> Repair as necessary to correct low line pressure. Check the fluid level. Check the Primary Oil Filter seal

for a split, crack, or improperly installed. Refer to the Service Information for the proper installation pro-
cedure. If the fluid level and filter are OK, check the Main Regulator Valve in the Oil Pump.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 11

11.

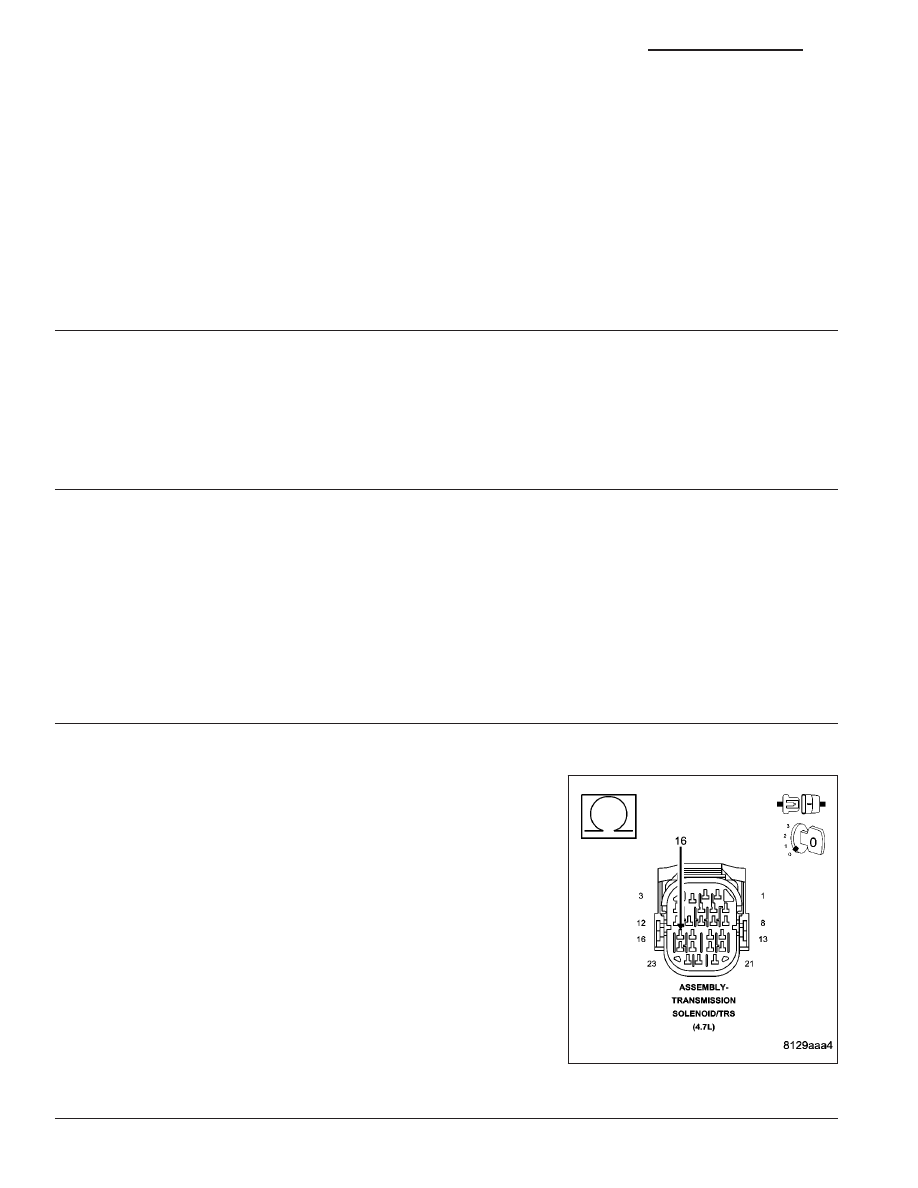

(T9) OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO ANOTHER CIRCUIT

Turn the ignition off to the lock position.

Disconnect all PCM harness connectors.

Disconnect the Transmission Solenoid/TRS Assembly harness connec-
tor.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance between the (T9) OD Pressure Switch Sense
circuit and all other circuits in the Transmission Solenoid/TRS Assem-
bly harness connector.

Is the resistance below 5.0 ohms between the (T9) OD Pressure
Switch Sense circuit and any other circuit(s) in the Transmis-
sion Solenoid/TRS Assembly harness connector?

Yes

>> Repair the (T9) OD Pressure Switch Sense circuit for a

short to another circuit(s).

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 12

21 - 564

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

ND

P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

12.

CHECK TO SEE IF DTC RESETS

Reconnect all previously disconnected connectors.

With the scan too, erase transmission DTCs.

Test drive the vehicle, use the EATX DTC EVENT DATA recored earlier to help duplicate the conditions when the
DTC originality set.

Does the DTC P0871 reset?

Yes

>> Go To 13

No

>> Go To 22

13.

POWERTRAIN CONTROL MODULE

Remove the Transmission Control Relay.

Operate the vehicle in Drive.

Is the transmission slipping while in Drive?

Yes

>> Go To 14

No

>> Using the schematics as a guide, check the Powertrain Control Module (PCM) terminals for corrosion,

damage, or terminal push out. Pay particular attention to all power and ground circuits. If no problems
are found, replace the PCM per the Service Information. With the scan tool, perform QUICK LEARN.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

14.

INTERNAL TRANSMISSION

Perform an Air Check Transmission Clutch Operation procedure per the Service Information.

NOTE: The OD/Rev piston contains a small bleed orifice, a small amount of leakage between the OD and
Reverse hydraulic clutch circuits is considered normal.

Is there excessive air leakage in any clutch circuit?

Yes

>> Check the OD/Rev piston seals and bleed orifice, reaction shaft support seal rings, dribbler orifice

assemblies in the reaction shaft support and for poor machine on the pump valve body faces. Refer to
the Service Information.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Repair the Valve Body. Check the OD Accumulator piston and seals, OD bleed orifice, and No.6 check

ball cuts or damage. If no problems are found in the Valve Body, replace the Transmission Solenoid/
TRS Assembly. Refer to the Service Information for proper repair procedures.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

ND

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 565

P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

15.

PCM AND WIRING

Turn the ignition off to the lock position.

Remove the Starter Relay.

NOTE: Removal of the Starter Relay is to prevent a Transmission, NO RESPONSE, condition and disable the
starter.
Install Transmission Simulator, Miller tool #8333.

NOTE: Check connectors - Clean/repair as necessary.
Ignition on, engine not running.

With the Transmission Simulator, turn the Pressure Switch selector switch to OD.

With the scan tool, monitor the OD Pressure Switch state while pressing the Pressure Switch Test button on the
Transmission Simulator.

Did the state of the OD Pressure Switch change from OPEN to CLOSED while pressing the Test button?

Yes

>> Go To 16

No

>> Go To 18

16.

NO. 4 AND/OR NO. 6 CHECK BALL CUT OR DAMAGED

With the scan tool, erase previously stored DTC’s and test drive the vehicle, use the EATX DTC EVENT DATA to
help duplicate the conditions when the DTC originality set. Note any DTCs that may set.

Remove the Transmission Valve Body per the Service Information.

Check the No. 4 and No. 6 Check Balls for cuts or damage.

Is the No. 4 and/or No. 6 Check Ball cut or damaged?

Yes

>> Replace the No. 4 and/or No. 6 Check Ball and check for clutch debris in the transmission oil pan. If

there is excessive debris, perform internal repairs to the OD Clutch Assembly. Refer to the Service Infor-
mation for proper repair procedures.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 17

17.

TRANSMISSION SOLENOID/TRS ASSEMBLY

Did the DTC P0871 reset during the test drive in the previous step?

Yes

>> Replace the Transmission Solenoid/TRS Assembly per the Service Information.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 22

21 - 566

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

ND

P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

18.

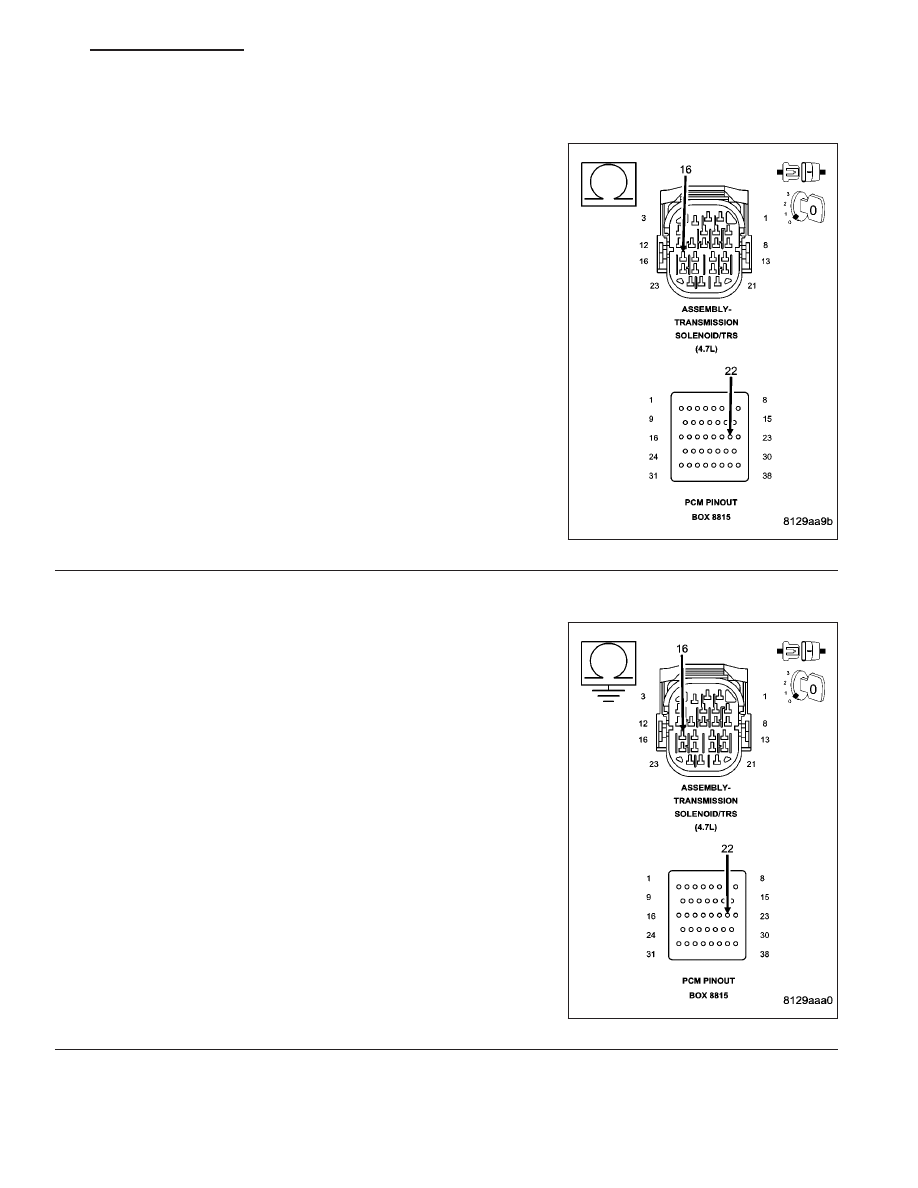

(T9) OD PRESSURE SWITCH SENSE CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the PCM C4 harness connector and connect Miller tool
#8815.

Disconnect the Transmission Solenoid /TRS Assembly harness con-
nector

NOTE: Check connectors - Clean/repair as necessary.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller tool
#8815 to perform diagnosis.
Measure the resistance of the (T9) OD Pressure Switch Sense circuit
from the appropriate terminal of Miller tool #8815 to the Solenoid/TRS
Assembly harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T9) OD Pressure Switch Sense circuit for an

open.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 19

19.

(T9) OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (T9) OD Pressure
Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T9) OD Pressure Switch Sense circuit for a

short to ground.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 20
