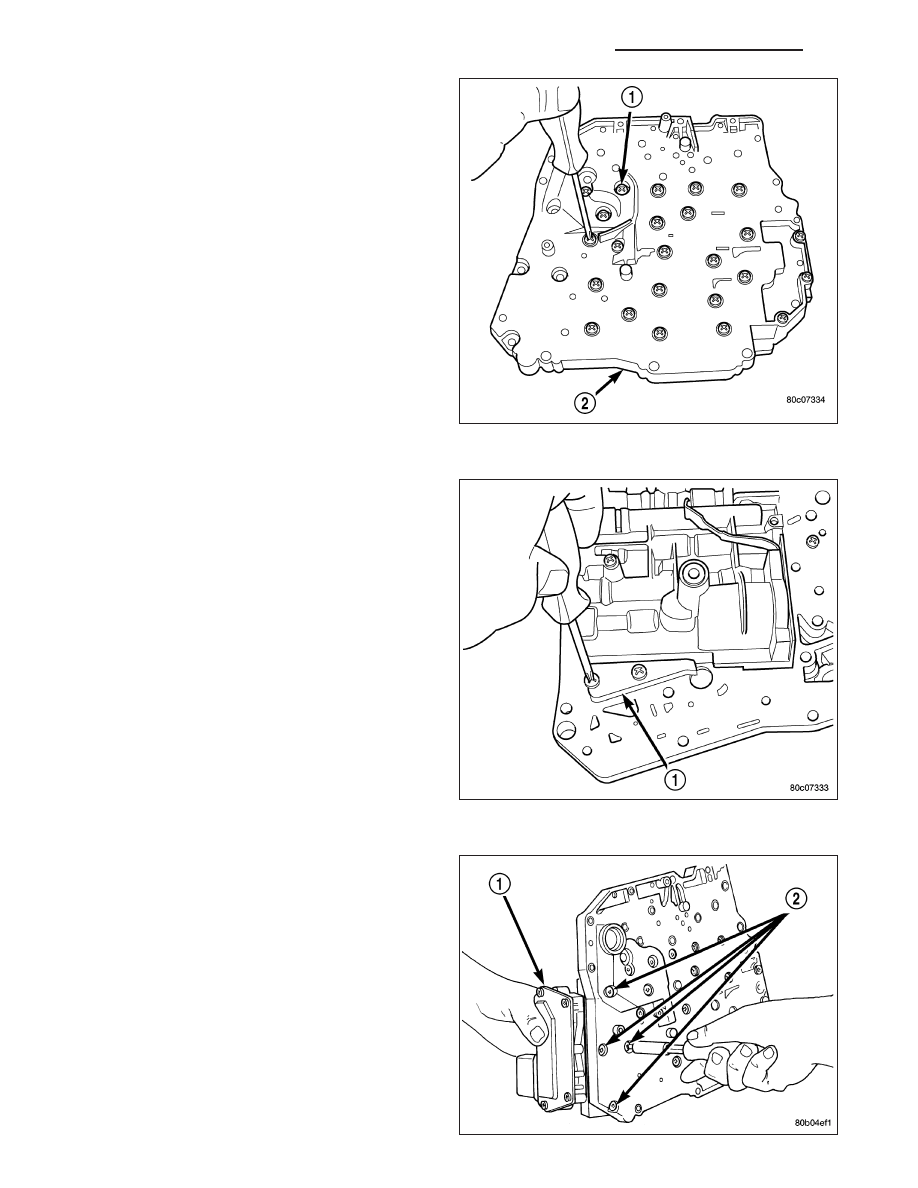

12. Install the transfer plate-to-valve body screws (1)

and torque to 5 N·m (45 in. lbs.).

13. Install the stiffener plate (1).

14. Install the solenoid/pressure switch assembly (1)

and screws to the transfer plate and torque to 5.5

21 - 412

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

N·m (50 in. lbs.).

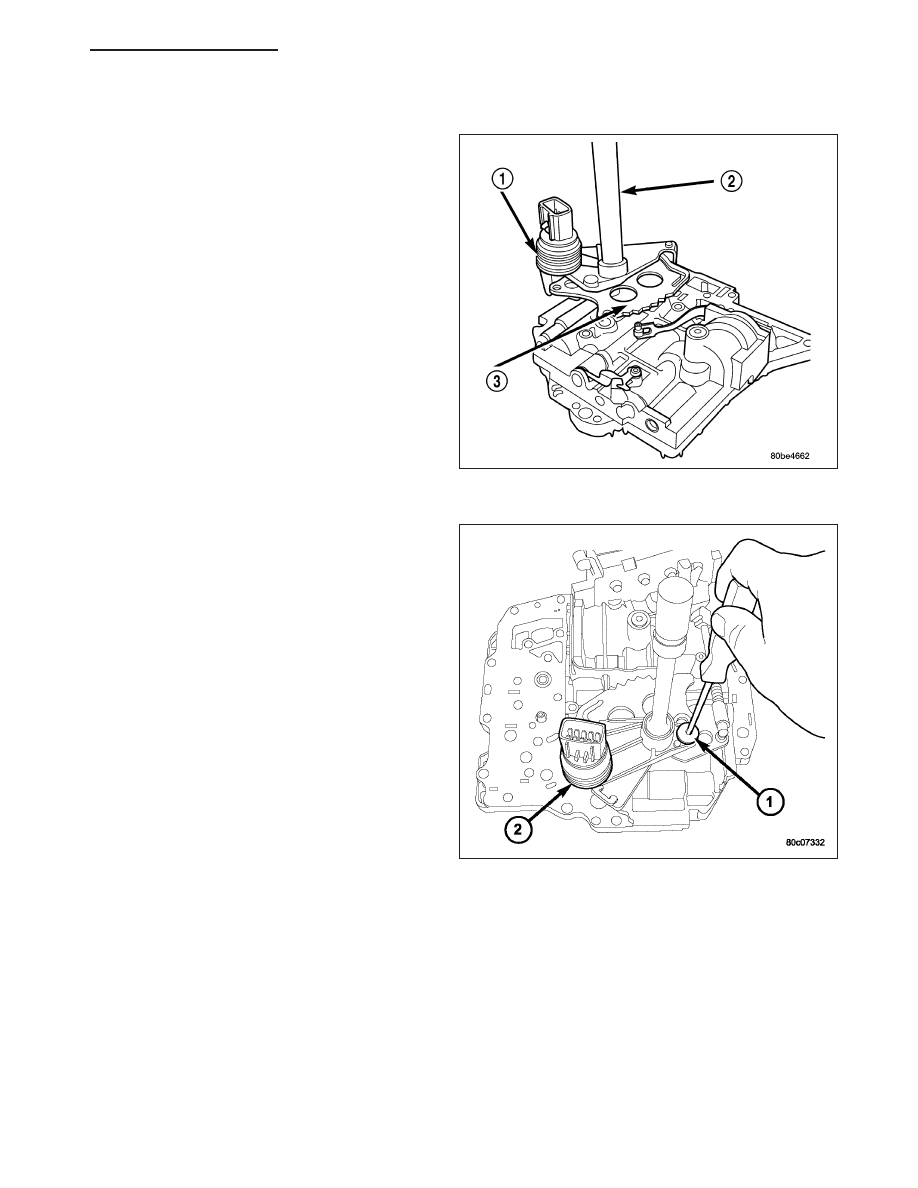

15. Install the manual shaft/rooster comb (3) and

transmission range sensor (1) to the valve body.

16. Install the TRS/manual shaft retaining screw (1)

and torque to 5 N·m (45 in. lbs.).

17. Install manual shaft seal.

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 413

INSTALLATION

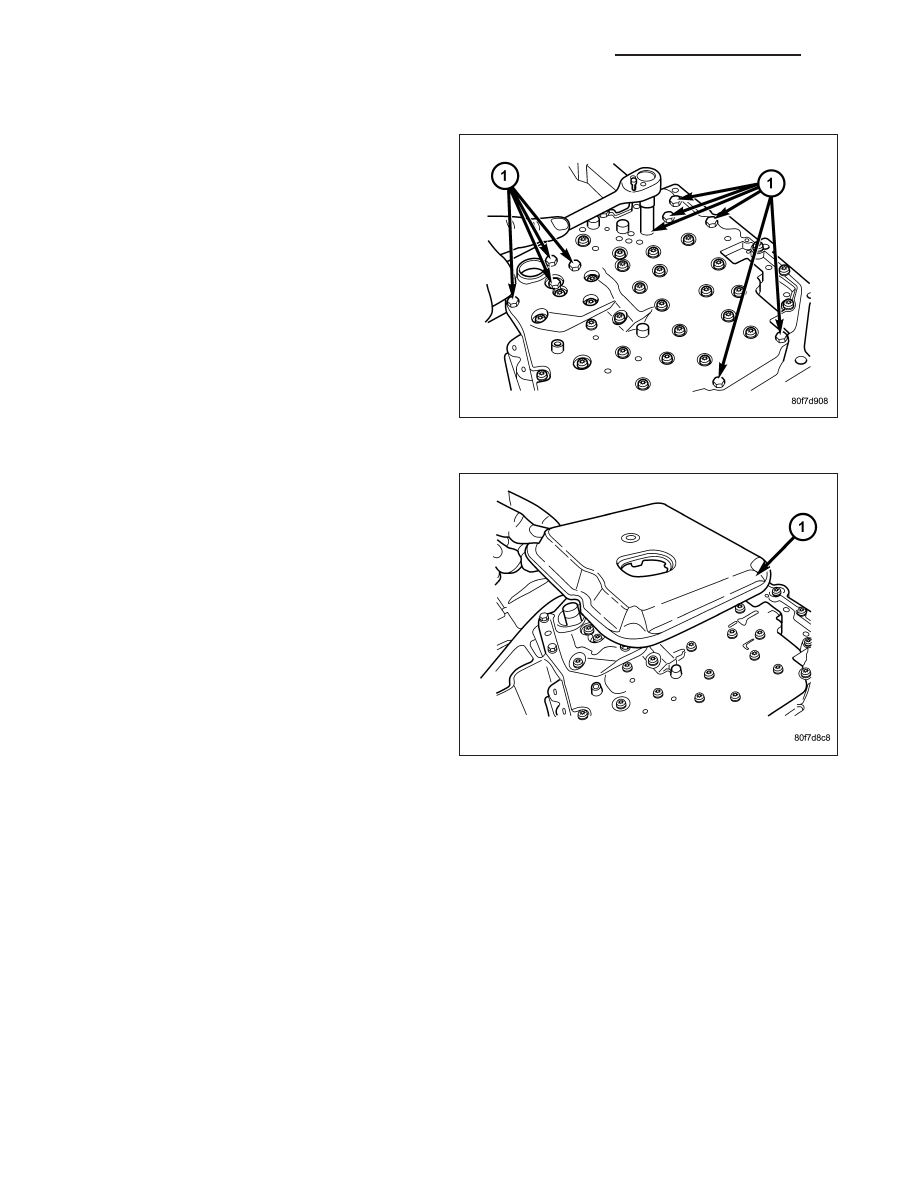

1. Install valve body into position and start bolts (1).

Torque valve body to transmission case bolts (1) to
12 N·m (105 in. lbs.) torque.

2. Install transmission oil filter (1).

21 - 414

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

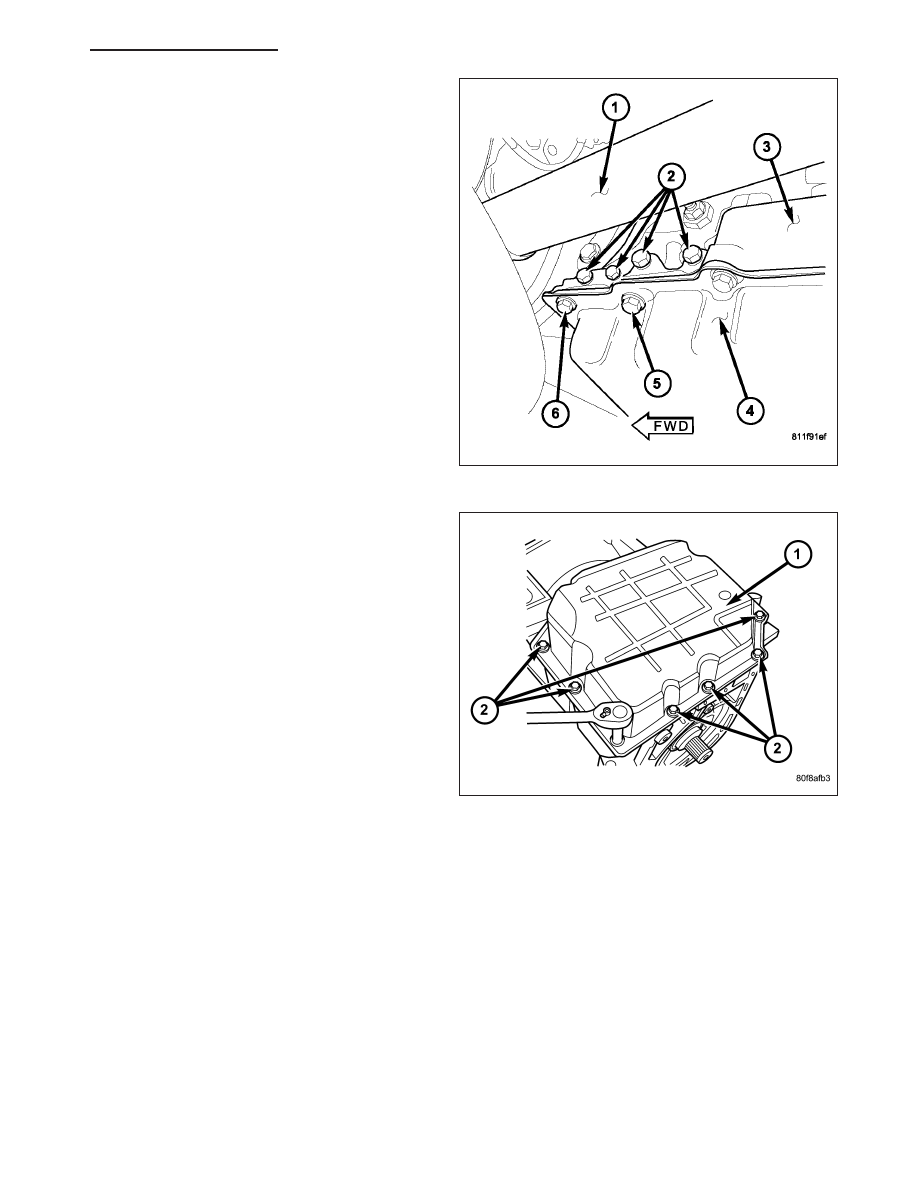

NOTE: Before installing the oil pan bolt in the bolt
hole (5) located between the torque converter
clutch on and U/D clutch pressure tap circuits , it
will be necessary to replentish the sealing patch
on the bolt using Mopar

T

Lock & Seal Adhesive.

3. Make sure oil pan (1) and case rail are clean and

dry. Install an 1/8” bead of RTV to the transmission
oil pan and install to case. Tighten bolts (2) to 20
N·m (14.5 ft. lbs.).

4. Lower vehicle and connect the TRS connector.

5. Connect solenoid/pressure switch assembly con-

nector.

6. Lower vehicle.

7. Fill transmission with ATF+4, Automatic Transmis-

sion Fluid. Verify proper fluid level. (Refer to 21 -
TRANSMISSION/AUTOMATIC - 42RLE/FLUID -
STANDARD PROCEDURE)

NOTE: If the valve body has been reconditioned or
replaced, it is necessary to perform the Quick
Learn Procedure. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL MODULE - STANDARD PROCEDURE)

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 415
