C101F-RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (340)

5 - 170

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C101F-RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

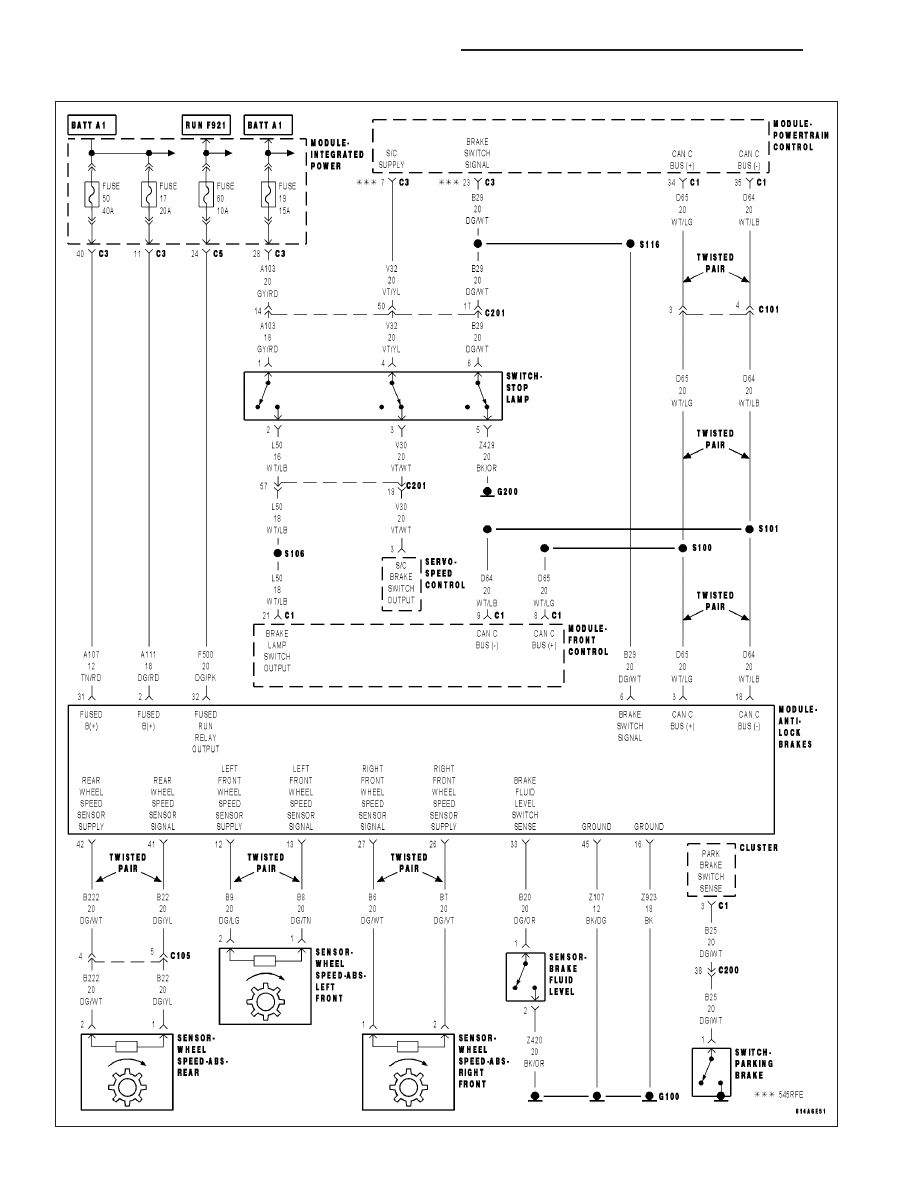

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on, no system under voltage or over voltage condition present, no open or shorted wheel
speed sensor DTCs set, vehicle not under high acceleration, and vehicle speed greater than 0.

•

Set Condition:
This DTC will set if either one wheel is sensed above a predetermined range for 5000 msec while the other
wheels are below 20% of maximum velocity of all wheels OR if more than one wheel is sensed at below 20%
of maximum velocity of all wheels while at least one wheel is sensed above a predetermined range. The con-
dition must exist for 2 minutes for this DTC to set.
If the number of missing sensors changes at any update, the fault monitor is reset.

Possible Causes

INTERMITTENT RIGHT FRONT WHEEL SPEED SENSOR DTC

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORT TO GROUND

(B6) RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORT TO GROUND

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT OPEN

(B6) RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT OPEN

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO VOLTAGE

(B6) RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO THE (B6) RIGHT FRONT
WHEEL SPEED SENSOR SIGNAL CIRCUIT

TONE WHEEL

EXCESSIVE RIGHT FRONT WHEEL SPEED SENSOR AIR GAP

WHEEL BEARING

RIGHT FRONT WHEEL SPEED SENSOR

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

DTC IS ACTIVE

Turn the ignition on.

With the scan tool, clear DTCs.

Turn the ignition off.

Turn the ignition on.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Go To 15

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 171

C101F-RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

2.

WHEEL SPEED SENSOR INSPECTION

Turn the ignition off.

Inspect the Wheel Speed Sensor for proper mounting.

Inspect the Wheel Speed Sensor harness and connector.

Inspect the Wheel Speed Sensor for excessive debris on the sensor.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 3

3.

TONE WHEEL DAMAGED/MISSING

Inspect the Tone Wheel in accordance with the Service Information.

NOTE: The Tone Wheel Teeth should be perfectly square, not bent or nicked.

Were any problems found?

Yes

>> Replace the Tone Wheel in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 4

4.

EXCESSIVE WHEEL SPEED SENSOR AIR GAP

Measure the Wheel Speed Sensor Air Gap in accordance with the Service Information.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 5

5.

WHEEL BEARING LOOSE/BINDING

Inspect the wheel bearings for excessive run out or improper clearance in accordance with the Service Information.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 6

5 - 172

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C101F-RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

6.

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Right Front Wheel Speed Sensor harness connector.

Disconnect the Anti-lock Brake Module harness connector.

NOTE: Check connector - Clean/repair as necessary.

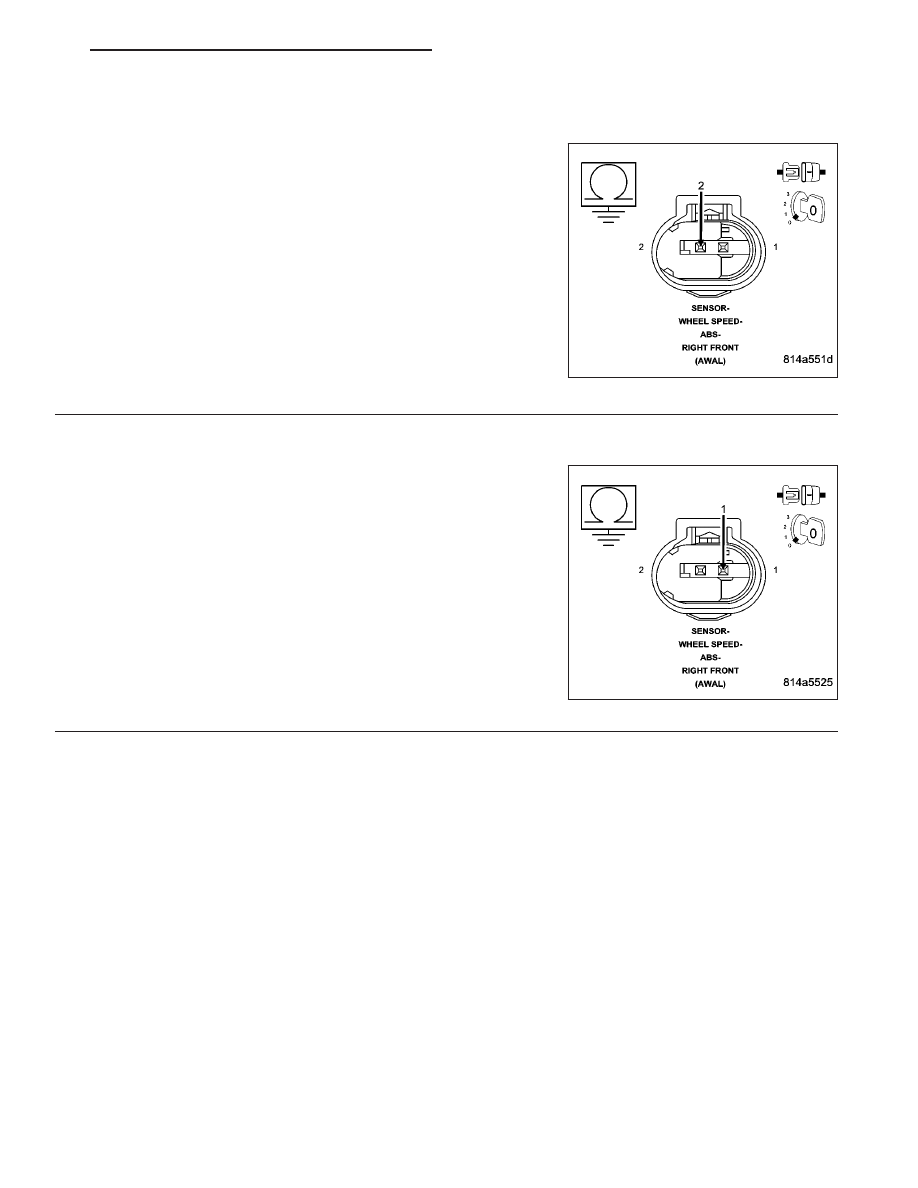

Measure the resistance between the (B7) Right Front Wheel Speed
Sensor Supply circuit and ground.

Is the resistance above 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the (B7) Right Front Wheel Speed Sensor Supply

circuit for a short to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

7.

(B6) RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Measure the resistance between the (B6) Right Front Wheel Speed
Sensor Signal circuit and ground.

Is the resistance above 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the (B6) Right Front Wheel Speed Sensor Signal

circuit for a short to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)
