REMOVAL

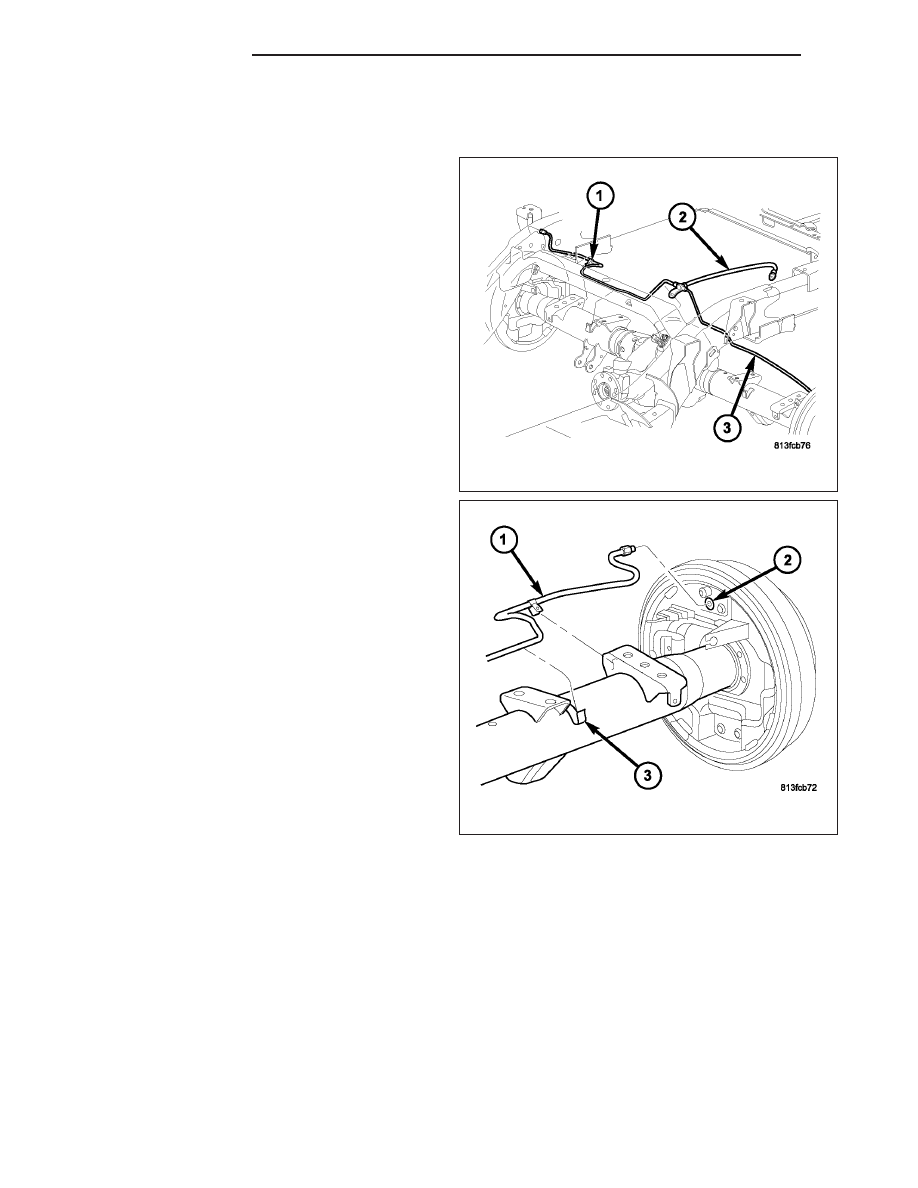

REAR BRAKE LINES - BRAKE HOSE AT AXLE TO WHEEL CYLINDERS

1. Raise and support the vehicle.

NOTE: If brake line (3) is being replaced

2. Remove the brake line (3) from the brake hose (2)

at the axle.

3. Remove the brake line from the clip on the spring

bracket.

4. Remove the other end of the line (1) at the wheel

cylinder (2).

5 - 10

BRAKES - BASE

ND

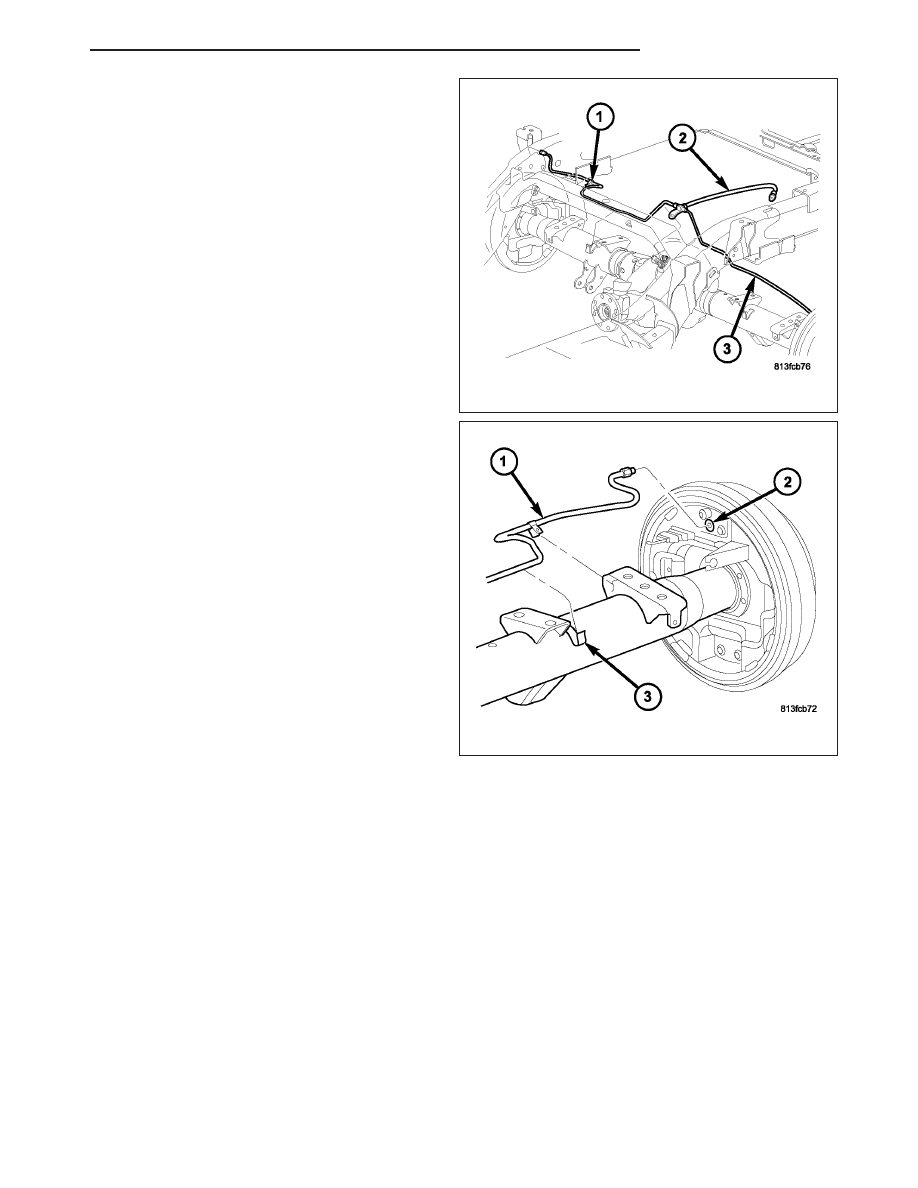

NOTE: If brake line (1) is being replaced

5. Remove the brake line (1) from the brake hose (2)

at the axle.

6. Remove the other end of the line (1) at the wheel

cylinder (2).

7. Remove the line being replaced.

ND

BRAKES - BASE

5 - 11

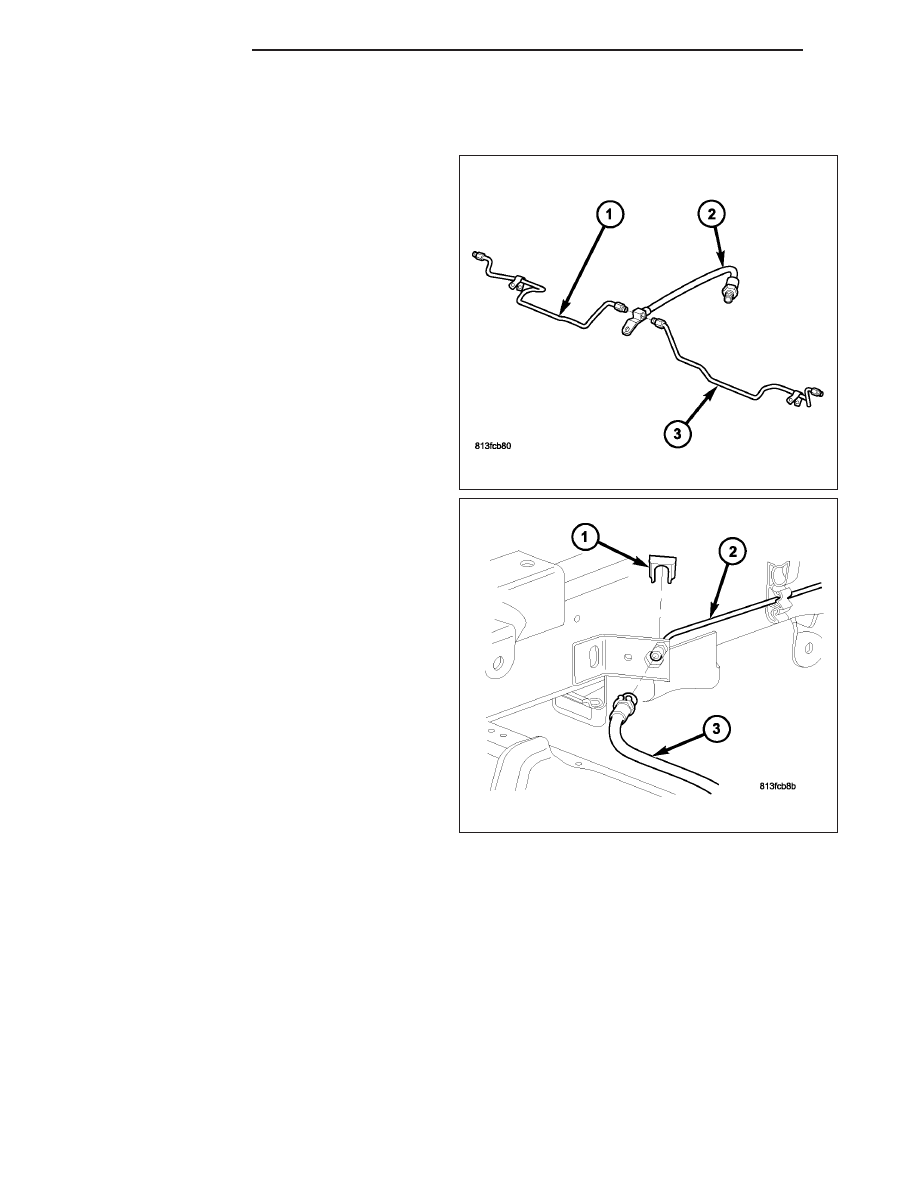

REAR BRAKE HOSE - AXLE TO FRAME

NOTE: The axle should be supported in the normal curb position for rear brake hose change.

1. Raise and support the vehicle.

2. Remove the brake lines (1&3) going into the brake

hose (2).

3. Remove the brake line (2) from the brake hose (3).

4. Remove the mounting clip (1) for the brake hose

(3) at the frame.

5. Remove the hose (3).

5 - 12

BRAKES - BASE

ND

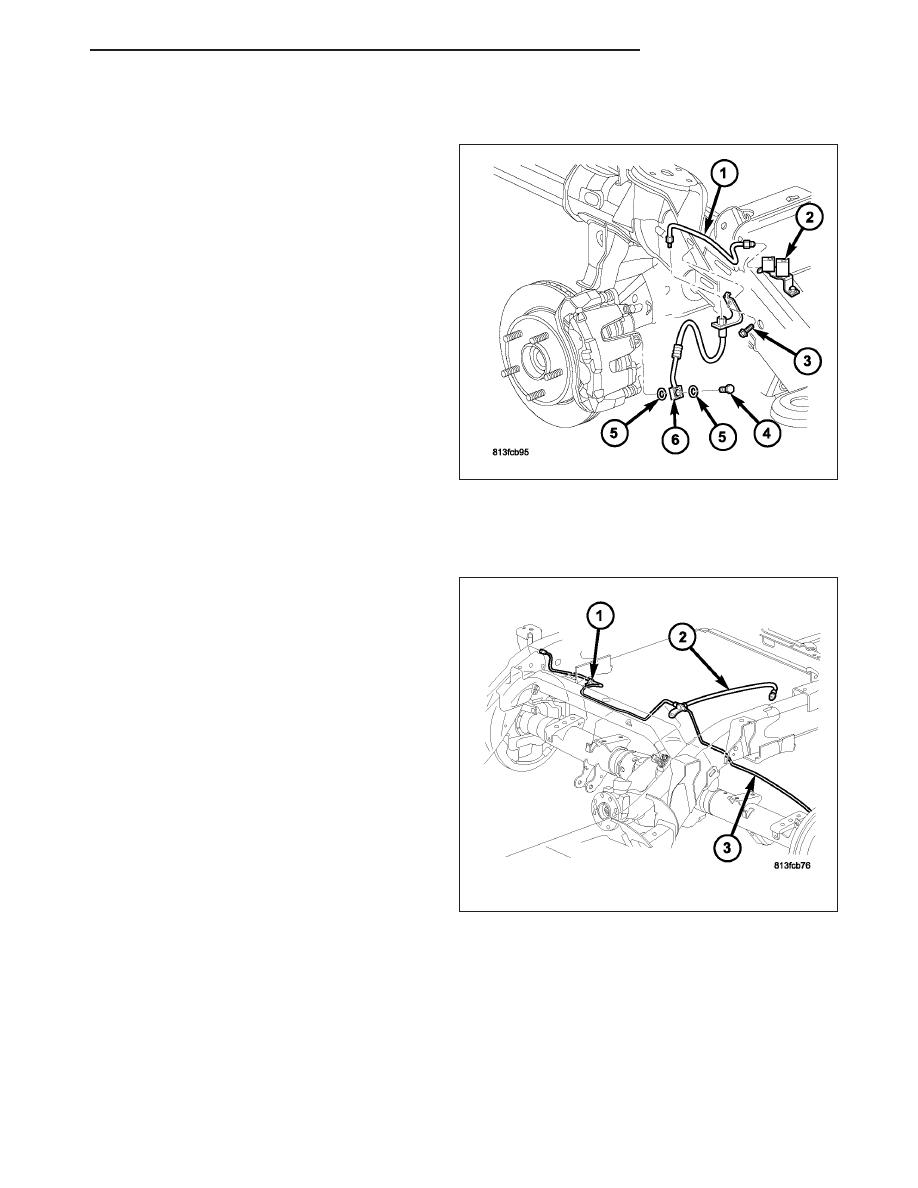

FRONT CALIPER HOSE

1. Raise and support vehicle.

2. Remove the tire and wheel assembly.

3. Remove the brake line (1) from the brake hose (6)

at the frame.

4. Remove the brake hose mounting bolt (3) from the

frame.

5. Remove the brake line (1) from the junction block

(2) If necessary.

6. Remove the brake hose banjo bolt (4) at the cali-

per Discard the copper washers (5).

7. Remove the hose (6).

INSTALLATION

REAR BRAKE LINES - BRAKE HOSE AT AXLE TO WHEEL CYLINDERS

1. Install the line into the bend over tab at axle and

then bend over the tab.

2. Install the brake line to the clip on the spring

hanger.

NOTE: If brake line (3) was replaced

3. Install the brake line (3) at the brake hose (2)

located at the axle.

ND

BRAKES - BASE

5 - 13
