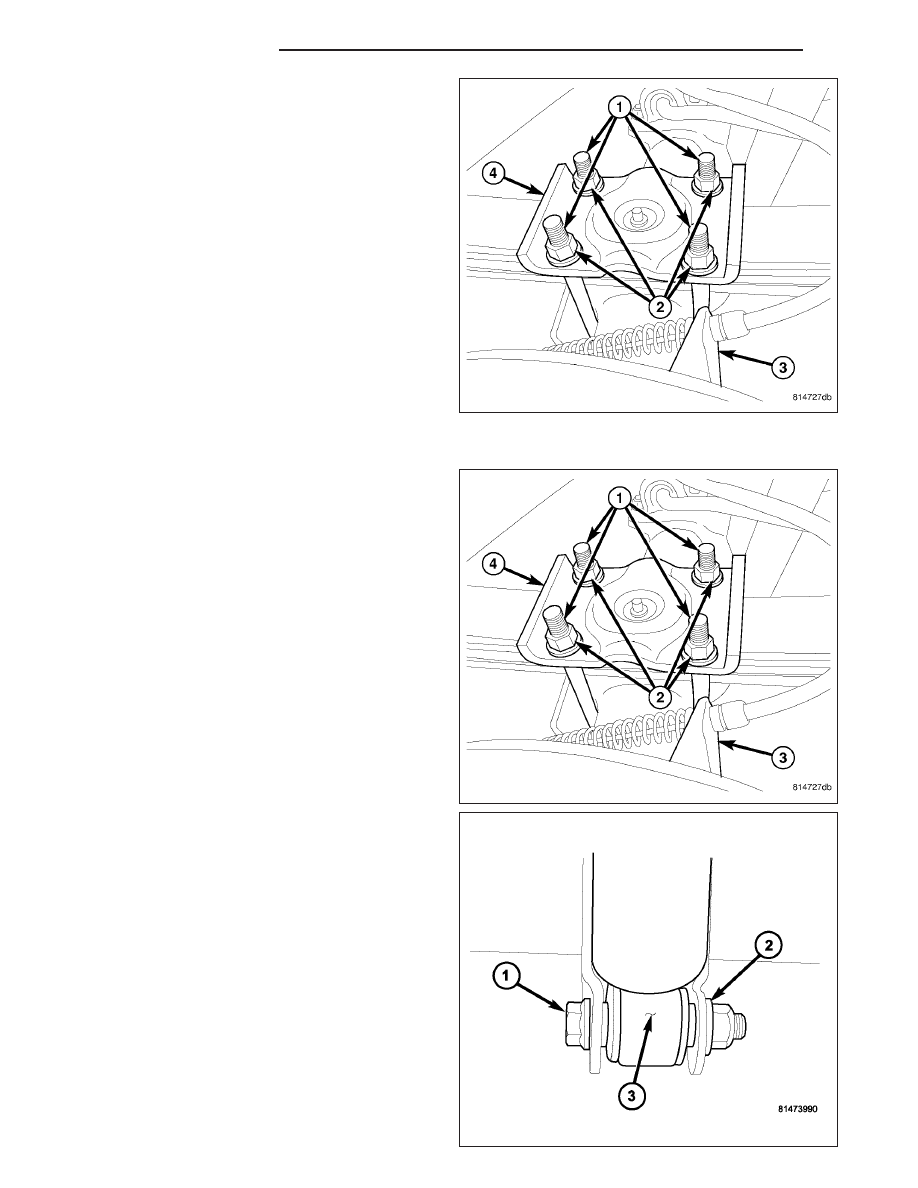

11. Remove spring clamps nuts (2) and spring plates

(4).

12. Remove the axle from the vehicle.

INSTALLATION

1. Raise axle with lifting device and align to the leaf

spring centering bolts.

2. Install spring clamps (1) and spring plates (4).

Tighten the U-bolt nuts (2) to 149 N·m (110 ft. lbs.).

3. Install shock absorbers (3) and tighten nuts (2) to

102 N·m (75 ft. lbs.).

3 - 76

REAR AXLE - 8 1/4

ND

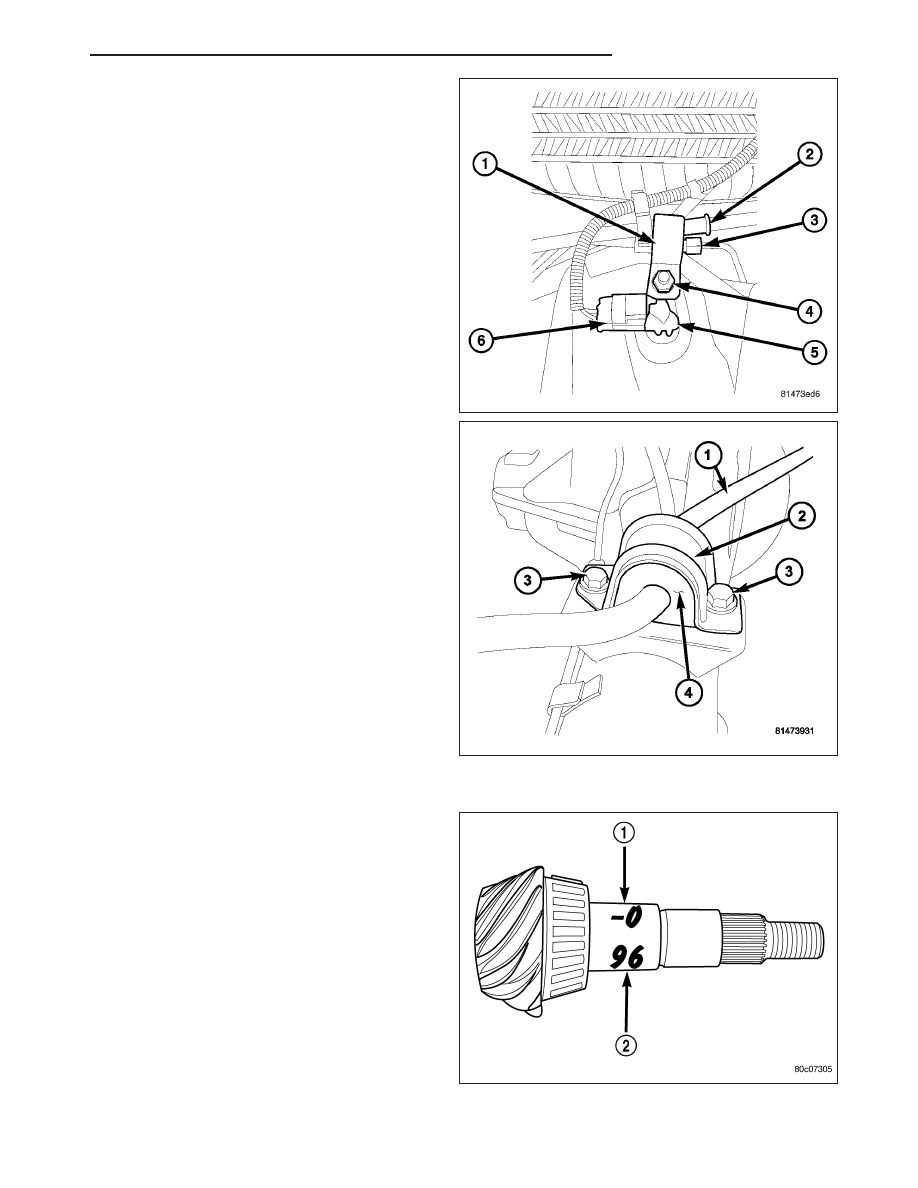

4. Install ABS sensor (5) into the differential housing.

5. Install rear brake and park brake componants.

6. Connect brake hose to axle junction block.

7. Install stabilizer bar and center it with equal spac-

ing on both sides. Tighten retainer clamp (2) bolts
(3) to 61 N·m (45 ft. lbs.).

8. Install axle vent hose.

9. Install propeller shaft with reference marks aligned.

Tighten bolts to 108 N·m (80 ft. lbs.).

10. Add gear lubricant, if necessary.

ADJUSTMENTS

Ring gear and pinion are supplied as matched sets.
Identifying numbers for the ring gear and pinion are
painted onto the pinion gear shaft and the side of the
ring gear. A plus + number, minus – number or zero 0
along with the gear set sequence number 01 to 99 is
on each gear. This first number (1) is the amount (in
thousandths of an inch) the depth varies from the
standard depth setting of a pinion marked with a zero
0. The next two numbers (2) are the sequence num-
ber of the gear set. The standard depth provides the
best teeth contact pattern.

ND

REAR AXLE - 8 1/4

3 - 77

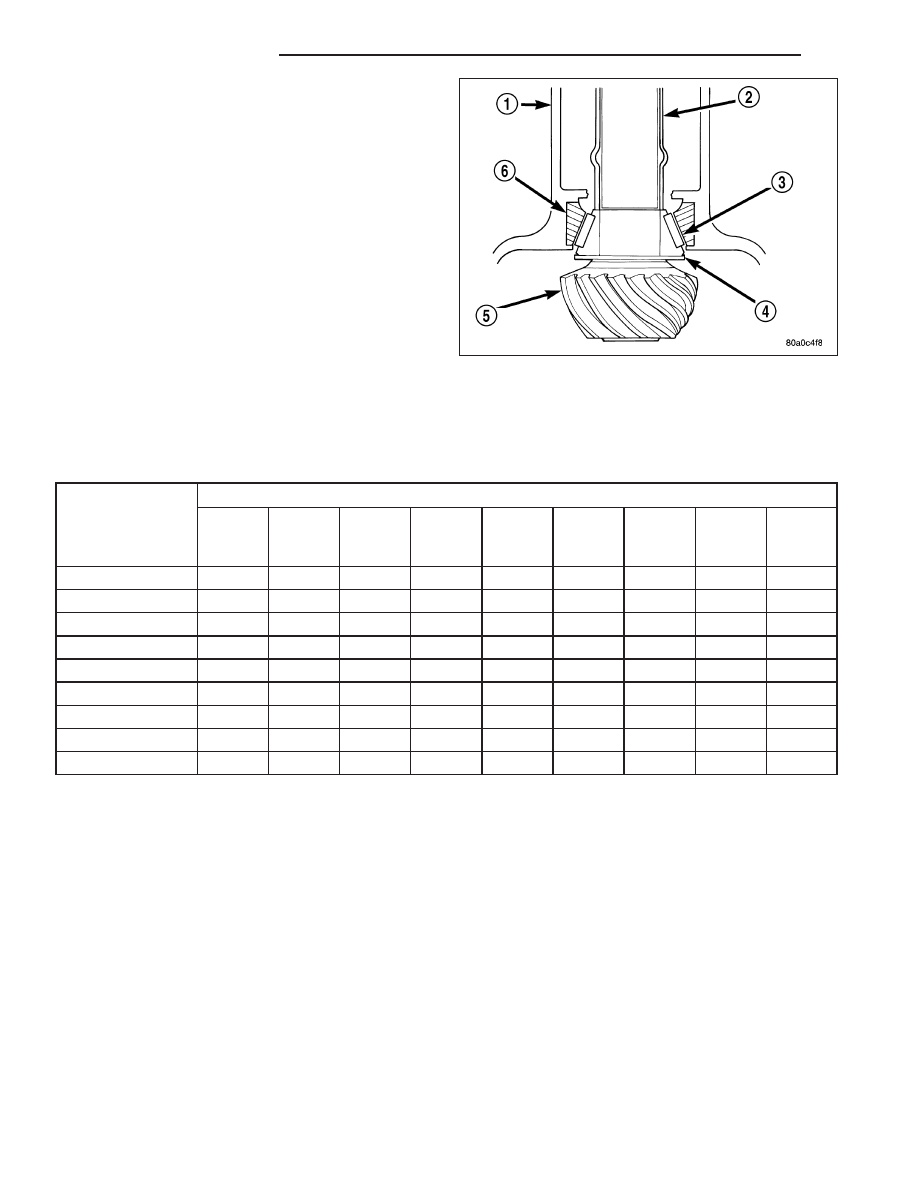

The pinion depth variance select shims (4) are placed
behind the rear pinion bearing (3).

If installing a new gear, note the depth variance num-
ber of the original and replacement pinion. Add or sub-
tract this number from the original depth shim/oil
slinger to compensate for the difference in the depth
variances. The numbers represent thousands of an
inch deviation from the standard. If the number is neg-
ative, add that value to the required thickness of the
depth shims. If the number is positive, subtract that
value from the thickness of the depth shim.

Pinion Gear Depth Variance Chart: Note where Old and New Pinion Marking columns intersect. Intersecting figure
represents plus or minus the amount needed.

PINION GEAR DEPTH VARIANCE

Replacement Pinion Gear Depth Variance

Original Pinion

Gear Depth

Variance

2

4

2

3

2

2

2

1

0

+1

+2

+3

+4

+4

+0.008

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

+3

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

+2

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

+1

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

0

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

1

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

2

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

3

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

4

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

0.008

3 - 78

REAR AXLE - 8 1/4

ND

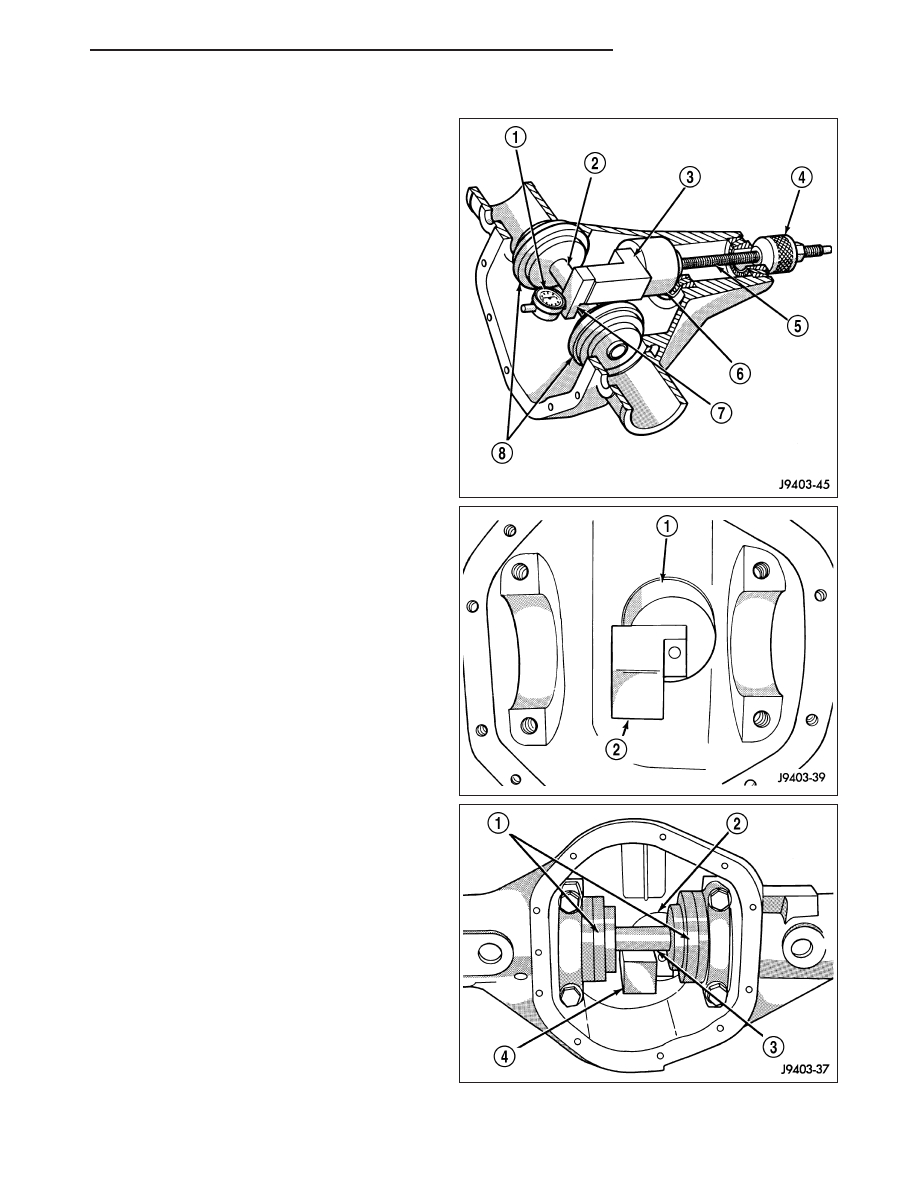

PINION DEPTH MEASUREMENT

Measurements are taken with pinion bearing cups and
pinion bearings installed in the housing. Take mea-
surements with Pinion Gauge Set and Dial Indicator
C-3339 (1).

1. Assemble Pinion Height Block 6739 (2) Pinion

Block 8540 (1) and rear pinion bearing onto Screw
6741.

2. Insert assembled height gauge components, rear

bearing and screw into housing through pinion
bearing cups.

3. Install front pinion bearing and Cone-Nut 6740 onto

the screw. Tighten cone-nut until Torque To Rotate
screw is 1.7 N·m (15 in. lbs.).

4. Place Arbor Disc 8541 (1) on Arbor D-115-3 (3) in

position in the housing side bearing cradles. Install
differential bearing caps on arbor discs and tighten
cap bolts to specifications.
