8. Remove the support stands from under the frame rails. Lower the vehicle until the springs are supporting the

weight of the vehicle.

9. Tighten the spring eye pivot bolt (1) and flagnut to

163 N·m (120 ft. lbs.).

10. Tighten the upper shackle bolt and nut (2) and the

lower shackle bolt (3) and nut to 163 N·m (120 ft.
lbs.).

2 - 48

REAR

ND

STABILIZER LINK

REMOVAL

1. Raise and support the vehicle.

2. Remove the rear tire.

3. Support the rear axle with a jack.

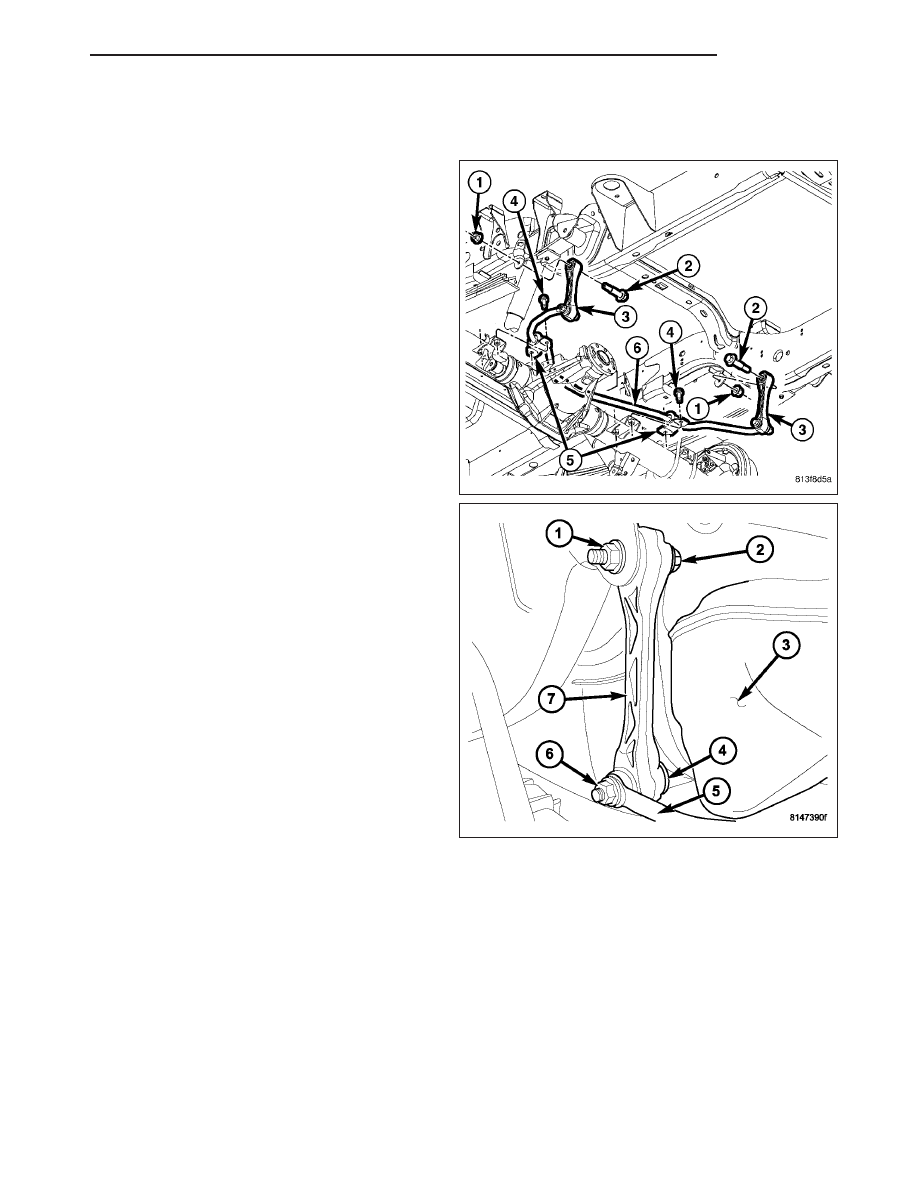

4. Remove the lower link nut (4) at the stabilizer bar

(6).

5. Remove the upper link nut (1) and bolt (2) at the

frame. On the left side stabilizer link (7), upper
bolt pull the bolt (2) back after the nut (1) is
removed and then pull the link (7) downward
with the bolt (2) still in the link (7) to allow
clearance from the fuel tank (3).

6. Remove stabilizer link (7).

ND

REAR

2 - 49

INSTALLATION

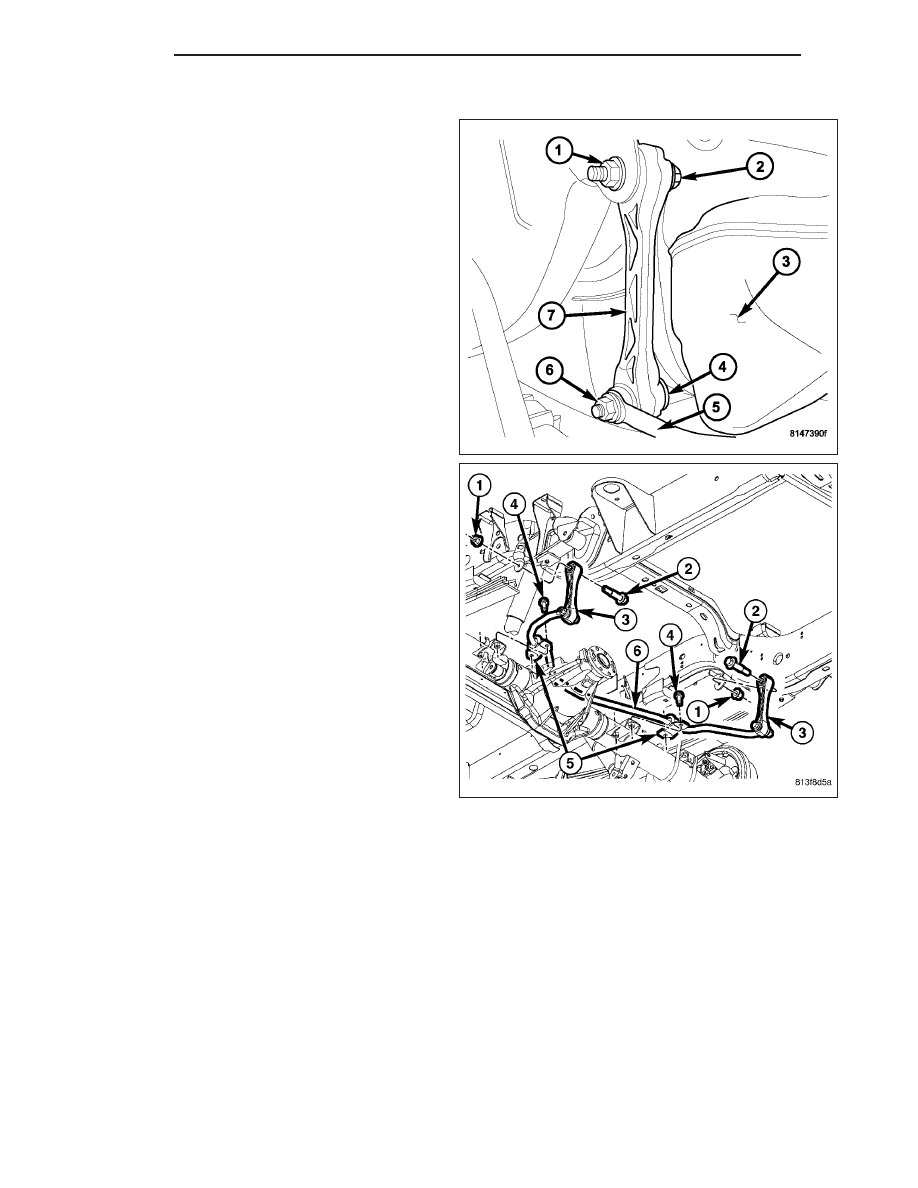

1. Install the upper bolt (2) into the stabilizer link then

raise the link (7) into position with the frame and
install the nut (1) for the stabilizer link (7) to the
frame and tighten to 102 N·m (75 ft. lbs.).

2. Install the stabilizer link (3) to the stabilizer bar (6).

3. Install the nut (4) and tighten to 102 N·m (75 ft.

lbs.).

4. Remove the jack and lower the vehicle.

STABILIZER BAR

DESCRIPTION

The stabilizer bar extends across the underside of the vehicle and is bolted to the of the axle. The links are bolted
at the end of the bar and also bolted to the frame.

OPERATION

The stabilizer bar is used to minimize vehicle body sway. The spring steel bar helps to control the vehicle body in
relationship to the suspension.

2 - 50

REAR

ND

REMOVAL

1. Raise and support vehicle.

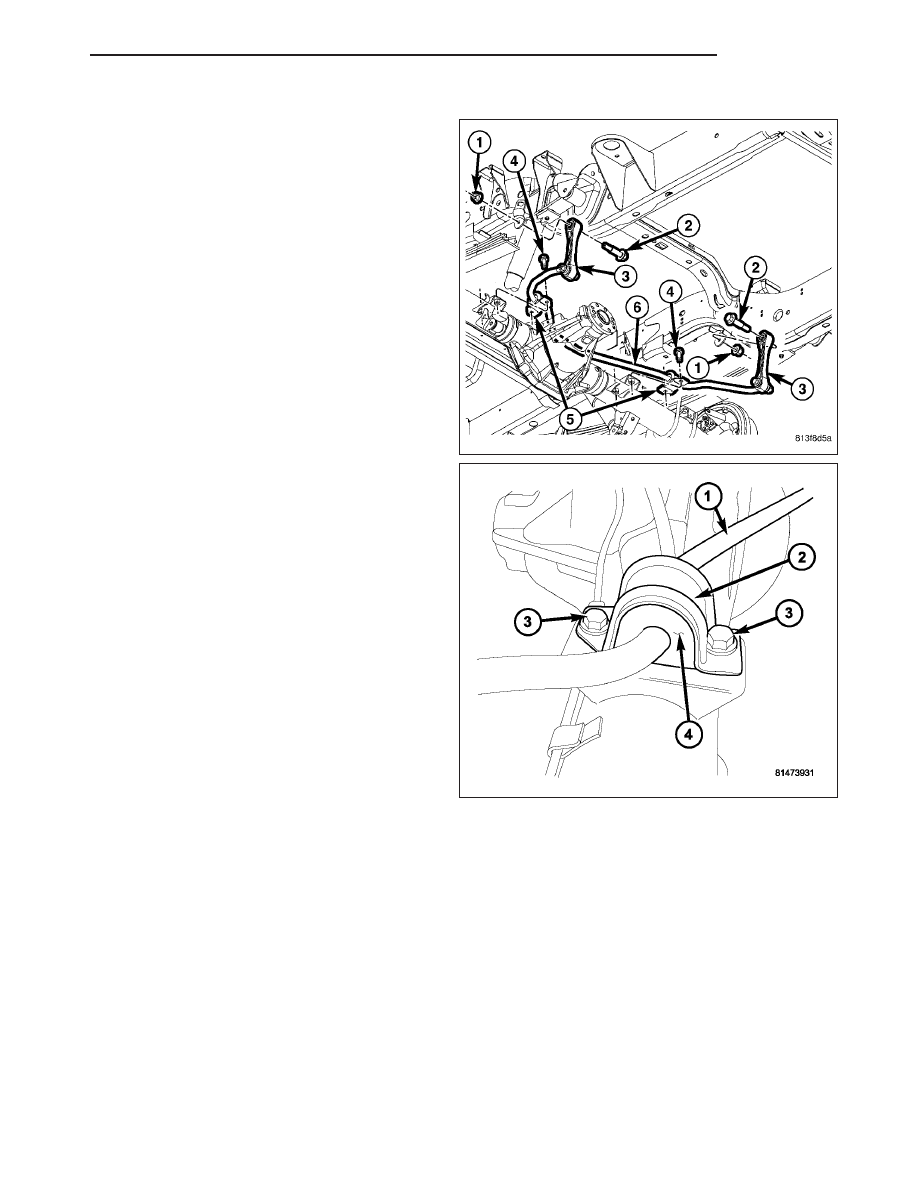

2. Remove nuts and bolts from the links (3) at the

stabilizer bar (6).

3. Remove stabilizer bar retainer bolts (3) and retain-

ers (2).

4. Remove stabilizer bar (1) and replace worn,

cracked or distorted bushings (4).

ND

REAR
