Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 404

Splice Number

Fig.

Z1-14 2.2l-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z12 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z12 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Splice Number

Fig.

Z13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

8W - 170

SPLICE LOCATIONS

Ä

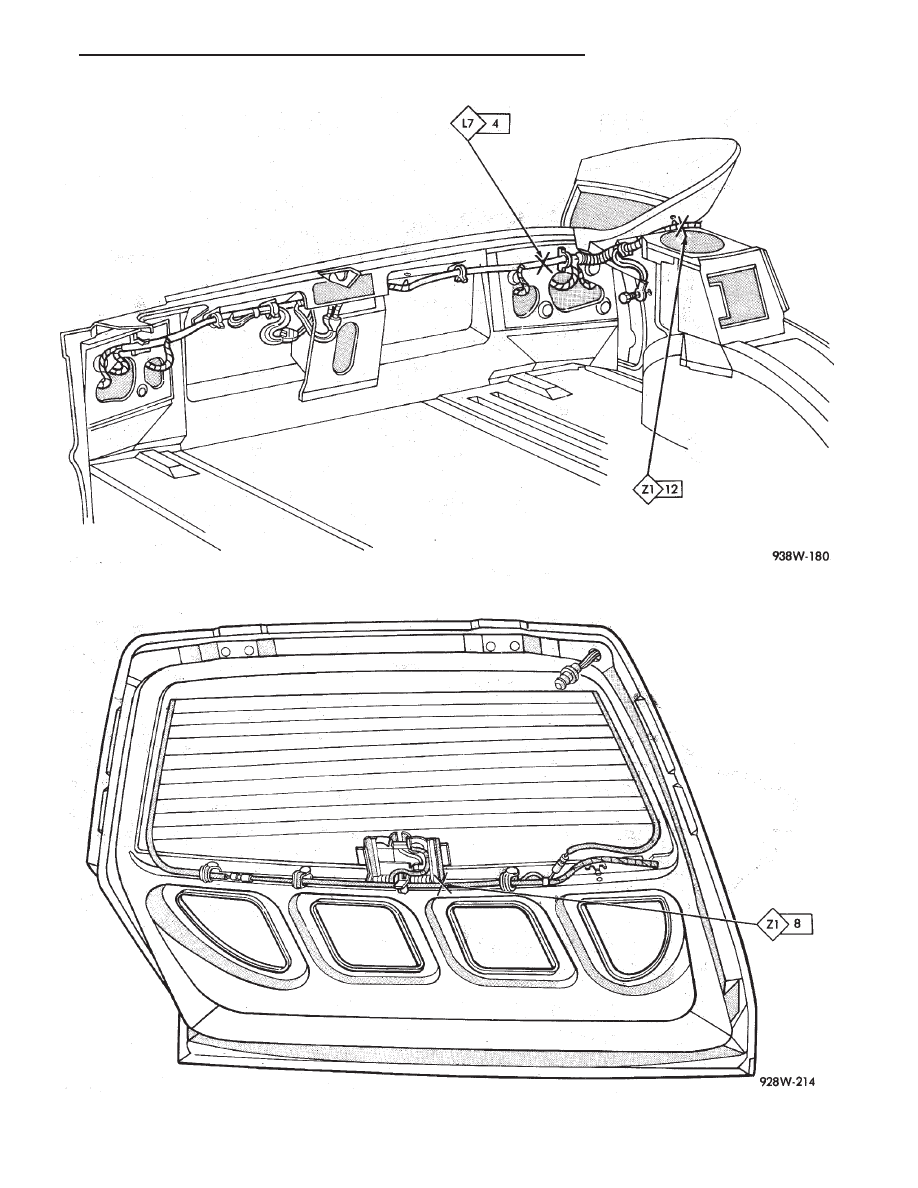

Fig. 1 Rear End Splices AP-Body

Fig. 2 Liftgate Splices AP-Body

Ä

SPLICE LOCATIONS

8W - 171

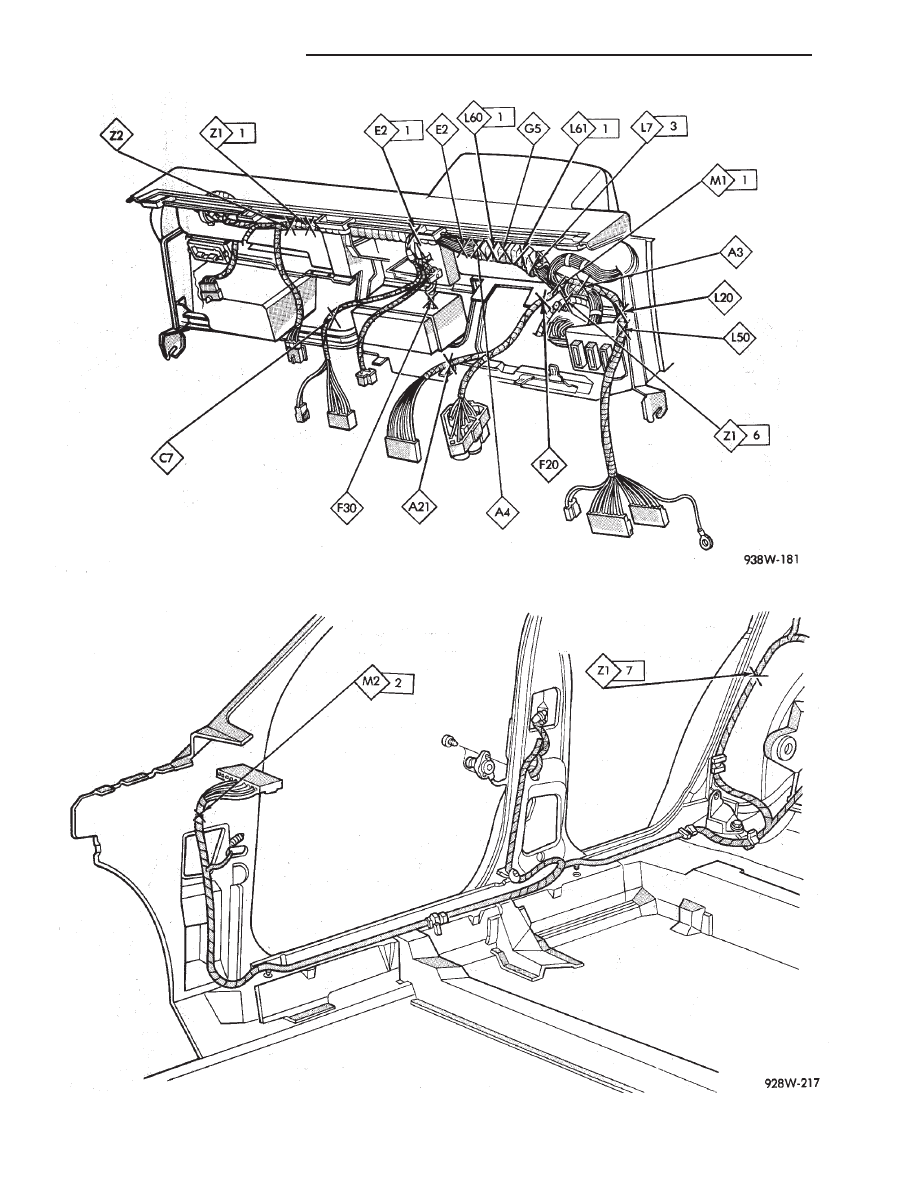

Fig. 3 Instrument Panel Splices AP-Body

Fig. 4 Body Splices (Right Side) AP-Body

8W - 172

SPLICE LOCATIONS

Ä

Fig.

5

Body

Splices

(Left

Side)

AP-Body

Ä

SPLICE LOCATIONS

8W - 173
