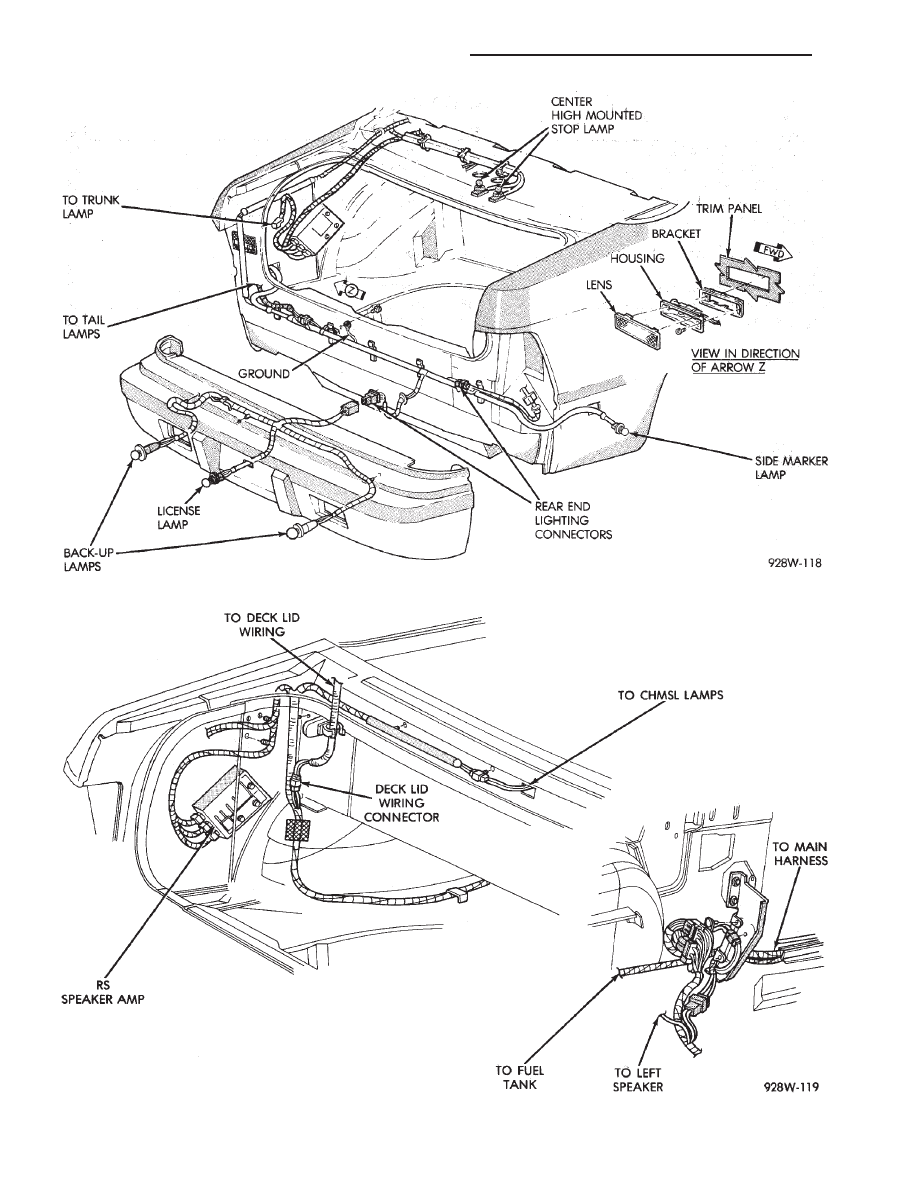

Fig. 1 Rear End Wiring AJ-Body

Fig. 2 Trunk Wiring AJ-Body

8W - 78

WIRING AND COMPONENT IDENTIFICATION

Ä

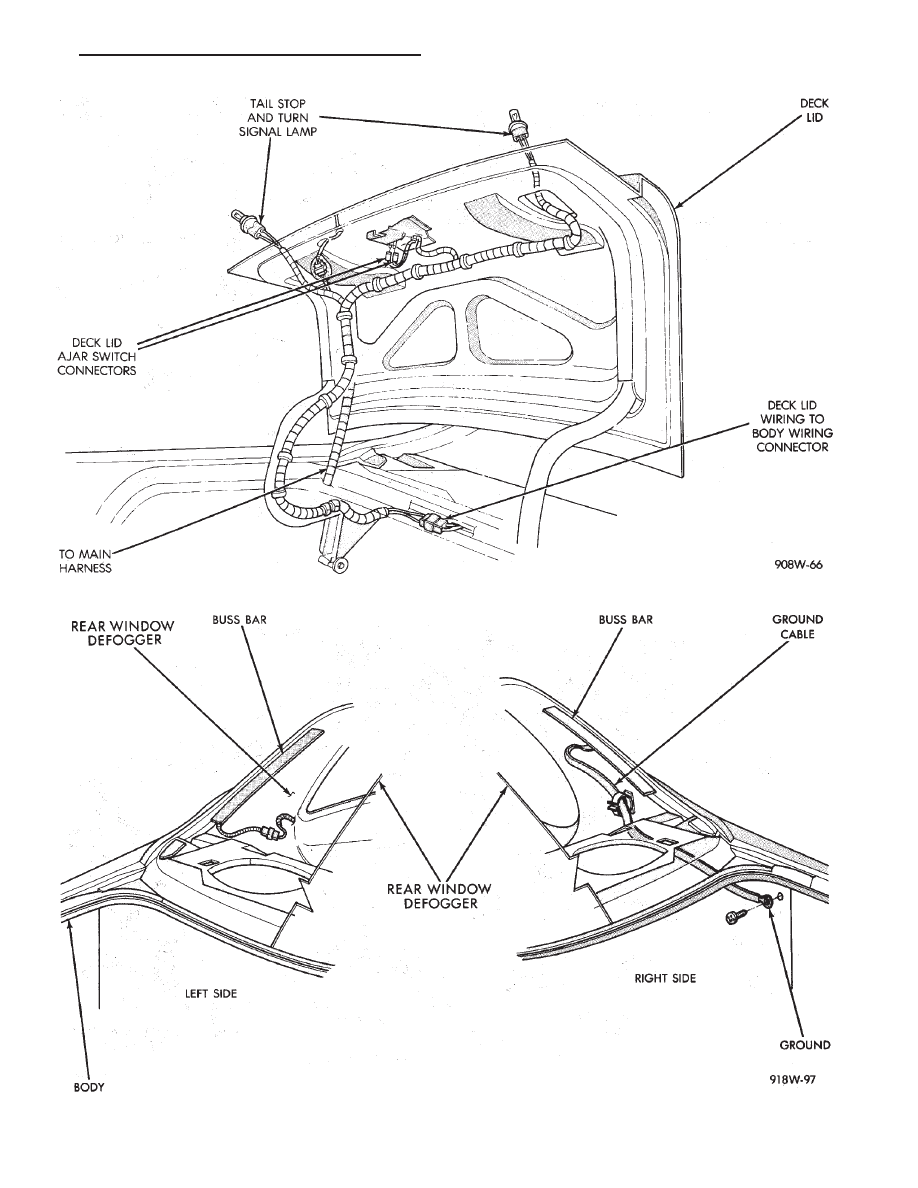

Fig. 3 Deck Lid Wiring AJ-Body

Fig. 4 Heated Rear Window Wiring AJ-Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 79

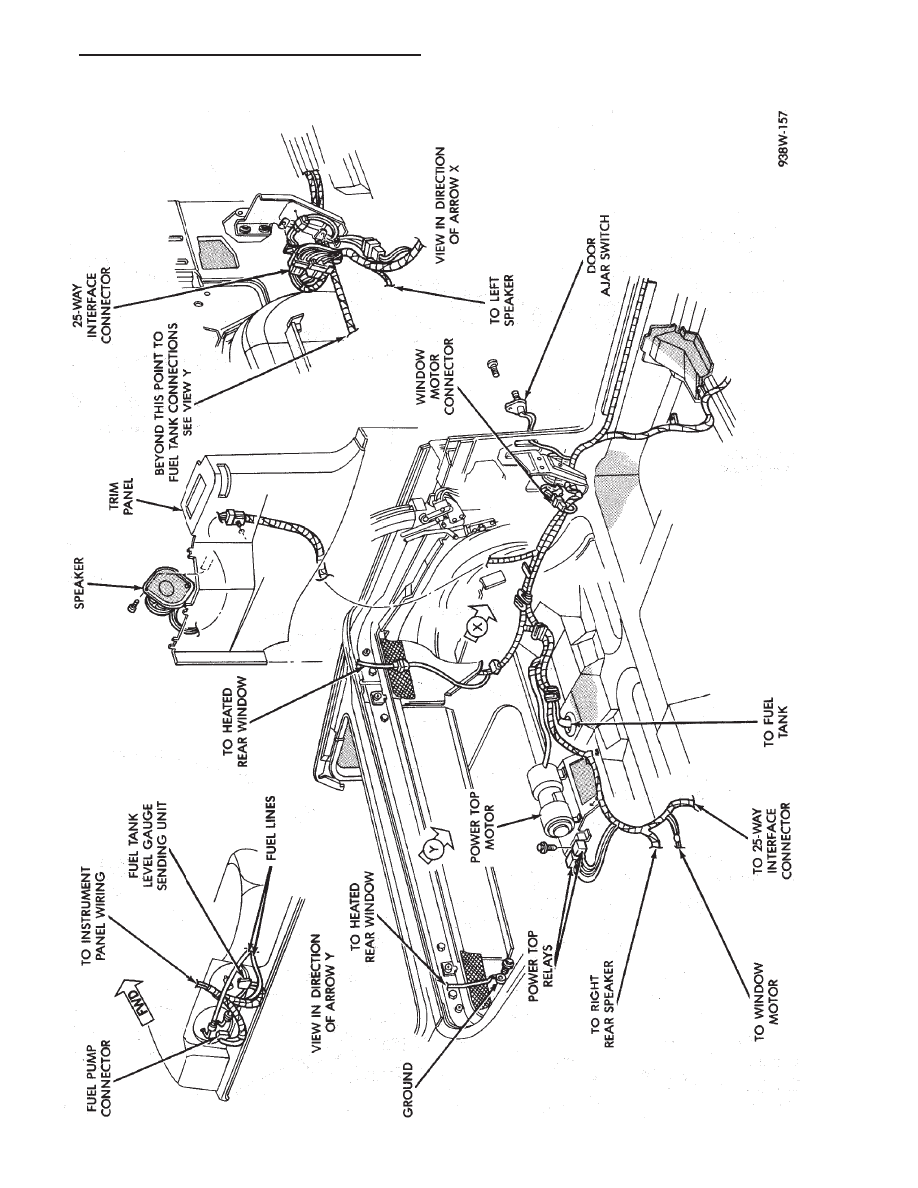

Fig. 5 Body Left Side Wiring AJ-Body

Fig. 6 Body Right Side Wiring AJ-Body

8W - 80

WIRING AND COMPONENT IDENTIFICATION

Ä

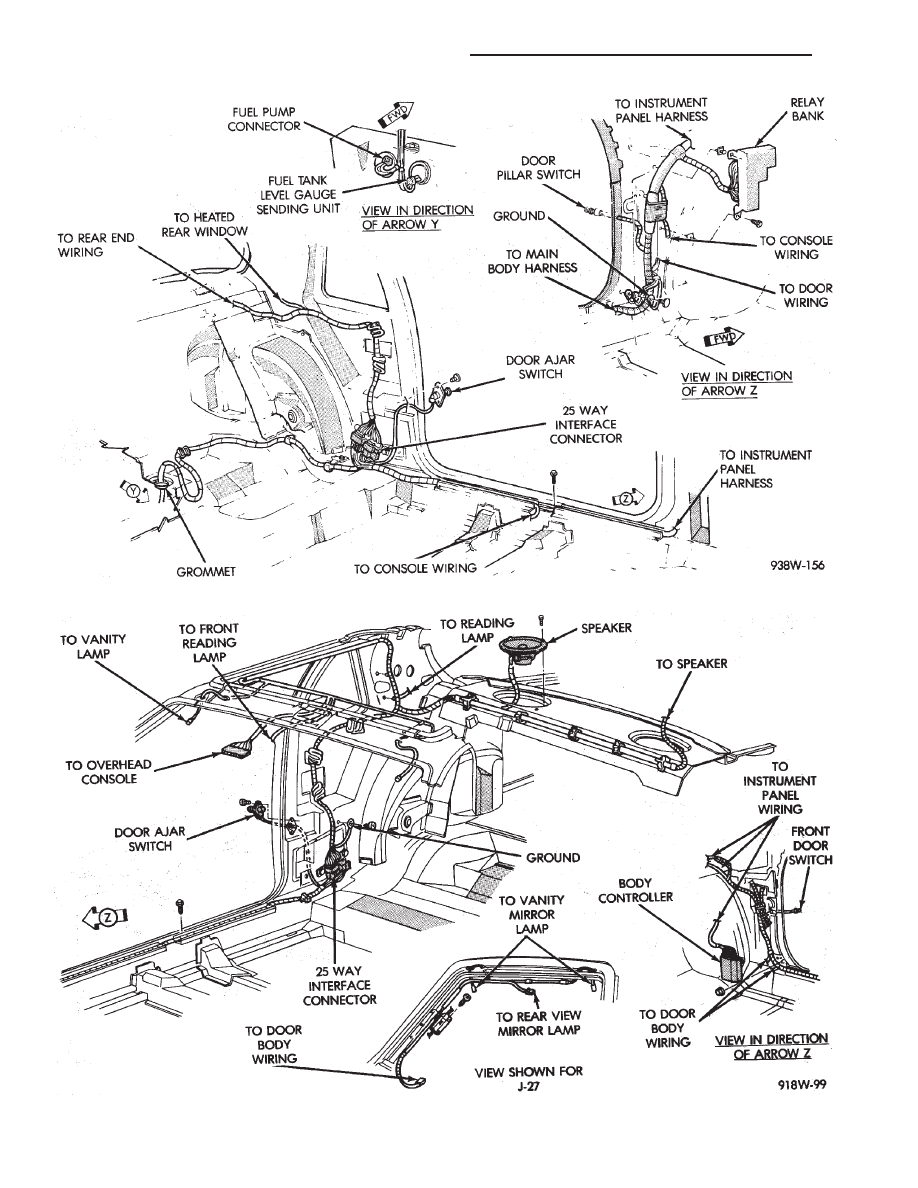

Fig.

7

Body

Left

Side

W

iring

(AJ-27)

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 81
