Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual

Fig.

Front

End

Lighting

iring

(Aero

Headlamps)

Body

WIRING AND COMPONENT IDENTIFICATION

8W - 59

Fig.

Front

End

Lighting

iring

(Concealed

Headlamps)

Body

8W - 60

WIRING AND COMPONENT IDENTIFICATION

AG BODY

Caption

Fig.

Anti Lock Brake System Wiring . . . . . . . . . . . . . . . . . . . . .6
Body Left Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Body Right Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .4
Console Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Door Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Door Wiring (Body Side) . . . . . . . . . . . . . . . . . . . . . . . . .7
Engine Compartment Wiring . . . . . . . . . . . . . . . . . . . . . .14
Engine Wiring 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . .17
Engine Wiring 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Engine Wiring Turbo III . . . . . . . . . . . . . . . . . . . . . .18, 19
Front End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Caption

Fig.

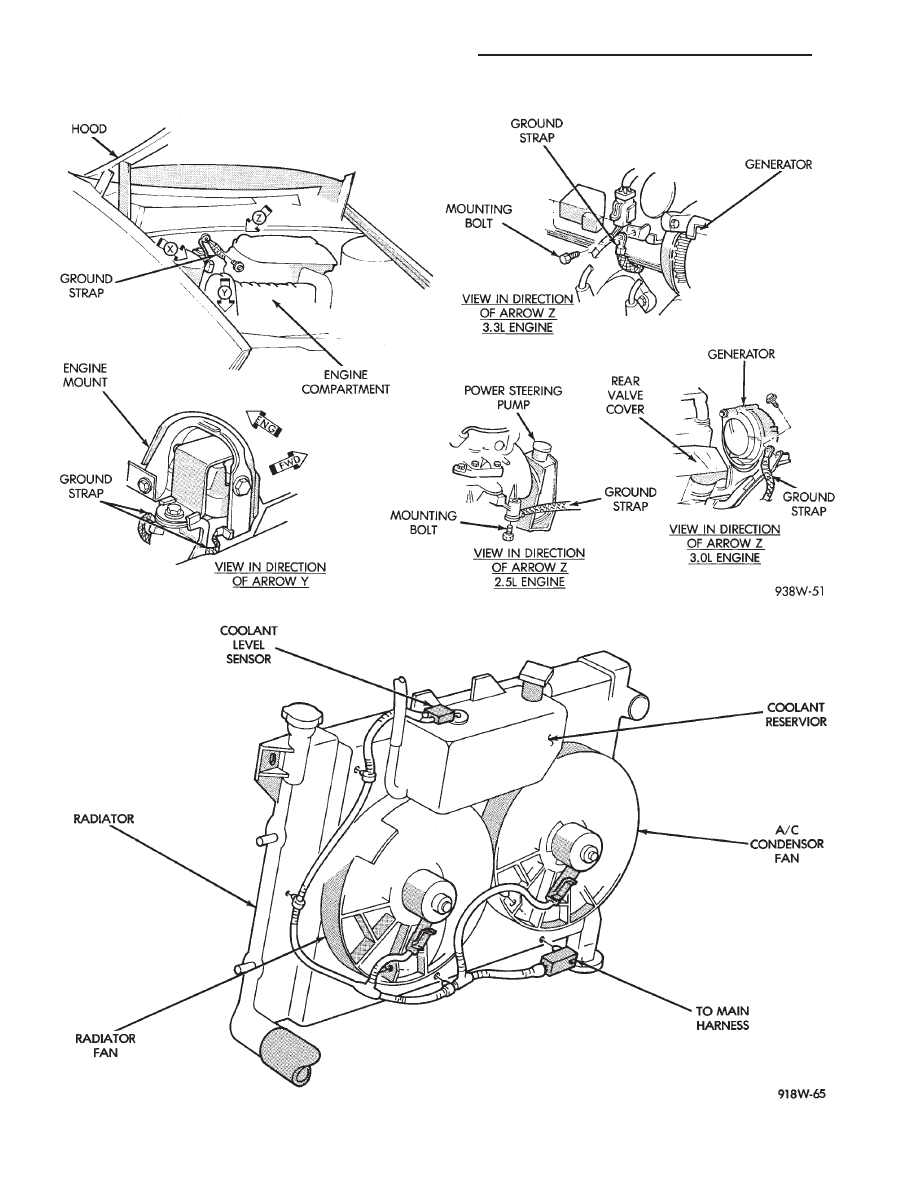

Ground Strap Location . . . . . . . . . . . . . . . . . . . . . . . . .21
Instrument Panel Wiring (Connections) . . . . . . . . . . . . . . .11
Instrument Panel Wiring (Routing) . . . . . . . . . . . . . . . . . .10
Liftgate Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Rear End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Roof Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Steering Column Wiring . . . . . . . . . . . . . . . . . . . . . . . . .12
Transmission Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Transmission Wiring 41TE . . . . . . . . . . . . . . . . . . . . . . .16
Underhood Lamp Wiring . . . . . . . . . . . . . . . . . . . . . . . .13

WIRING AND COMPONENT IDENTIFICATION

8W - 61
