CLOCKSPRING

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
SO COULD RESULT IN ACCIDENTAL AIR BAG DE-
PLOYMENT, AND POSSIBLE INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-
TOR TO DISCHARGE FOR TWO MINUTES, THEN
BEGIN AIR BAG REMOVAL.

REMOVAL

(1) Place the front wheels in the straight ahead po-

sition before starting the repair.

(2) Disconnect battery negative cable and isolate.
(3) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(4) Remove the air bag module.
(5) Remove Speed Control switch and connector if

so equipped or cover.

(6) Disconnect horn terminals.
(7) Remove the steering wheel.
(8) Remove

upper

and

lower

steering

column

shrouds to gain access to clockspring wiring.

(9) Disconnect the 2-way connector between the

clockspring and the instrument panel wiring harness
on top of the fuse block.

(10) To remove, pull clockspring assembly from the

steering column by lifting locating fingers as neces-
sary. The clockspring cannot be repaired, and must
be replaced if faulty.

INSTALLATION

(1) Snap clockspring onto the steering column. If

the clockspring is not properly positioned, follow the
clockspring centering procedure before installing
steering wheel.

(2) Connect the clockspring to the instrument

panel harness, ensure wiring locator clips are prop-
erly seated on wiring trough. Ensure harness locking
tabs are properly engaged.

(3) Install steering column shrouds. Be sure air

bag wire is inside of shrouds.

(4) Front wheels should still be in the straight-

ahead position. Install steering wheel, ensure the
flats on hub align with clockspring. Pull the horn
lead through the smaller upper hole. Pull the air bag
and speed control leads through the larger bottom
hole. Ensure leads are not pinched under the steer-
ing wheel.

(5) Connect the horn lead wire, then the air bag

lead wire to the air bag module.

(6) Install the air bag module and tighten nuts to

9 to 11 N

Im (80 to 100 in. lb.) torque.

(7) Install speed control switch and connector or

cover.

(8) Do not connect battery negative cable. Refer to

Air Bag Systems Check for proper procedure.

CLOCKSPRING CENTERING PROCEDURE

If the rotating tape within the clockspring is not

positioned properly with the steering wheel and the
front wheels, the clockspring may fail during use.
The following procedure MUST BE USED to center
the clockspring if it is not known to be properly po-
sitioned, or if the front wheels were moved from the
straight ahead position.

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
THIS COULD RESULT IN ACCIDENTAL AIR BAG
DEPLOYMENT AND POSSIBLE INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-
TOR TO DISCHARGE FOR TWO MINUTES, THEN
BEGIN AIR BAG REMOVAL.

(1) Place front wheels in the straight ahead posi-

tion.

(2) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(3) Refer to Steering Wheel procedures for removal

of air bag module and steering wheel.

(4) Depress the two plastic locking pins to disen-

gage locking mechanism (Fig. 10).

(5) Keeping locking mechanism disengaged, rotate

the clockspring rotor in the CLOCKWISE DIREC-
TION to the end of travel. Do not apply excessive
torque.

(6) From the end of travel, rotate the rotor two full

turns and a half in the counterclockwise direction.
The horn wire should end up at the top and the squib
wire at the bottom. Engage clockspring locking
mechanism.

(7) Refer to Steering Wheel procedures for installa-

tion of steering wheel and air bag module.

(8) Do not connect battery negative cable. Refer to

Air Bag System Check for proper procedure.

8M - 6

RESTRAINT SYSTEMS

Ä

STEERING WHEEL

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
THIS COULD RESULT IN ACCIDENTAL AIR BAG
DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-
TOR

TO

DISCHARGE

FOR

TWO

MINUTES.

BEGIN AIR BAG REMOVAL.

REMOVAL

(1) Make sure front wheels are straight, and steer-

ing column is locked in place.

(2) Disconnect battery negative cable and isolate.
(3) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(4) Remove four nuts attaching air bag module

from the back side of steering wheel.

(5) Lift module, and disconnect connector from rear

of module.

(6) Remove speed control switch and connector if

so equipped or cover.

(7) Remove steering wheel retaining nut.
(8) Remove steering wheel with steering wheel

puller Tool C-3428B.

INSTALLATION

(1) If the clockspring is not properly positioned or

if front wheels were moved, follow the clockspring
centering procedure before installing steering wheel.
With the front wheels in the straight ahead position.
Position the steering wheel on the steering column.
Making sure to fit the flats on the hub of the steer-
ing wheel with the formations on the inside of the
clockspring. Pull the air bag and speed control wires
through the lower, larger hole in the steering wheel
and the horn wire through smaller hole at the top.
Make sure not to pinch wires (Fig. 11).

(2) Install retaining nut, and tighten to 61 N

Im (45

ft. lbs.) torque.

(3) Connect horn wiring lead.
(4) Connect

4-way

connector

to

speed

control

switch and attach switch to steering wheel.

(5) Connect air bag lead wire to air bag module,

and secure module to steering wheel.

(6) Do not connect negative battery cable. Refer to

Air Bag System Check for proper procedure.

STEERING COLUMN SWITCHES

This procedure covers the removal and installation

of the steering wheel and clockspring. Once the
steering wheel and clockspring have been removed,
refer to the appropriate section of this service man-
ual for switch replacement.

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
THIS COULD RESULT IN ACCIDENTAL AIR BAG
DEPLOYMENT AND POSSIBLE INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-

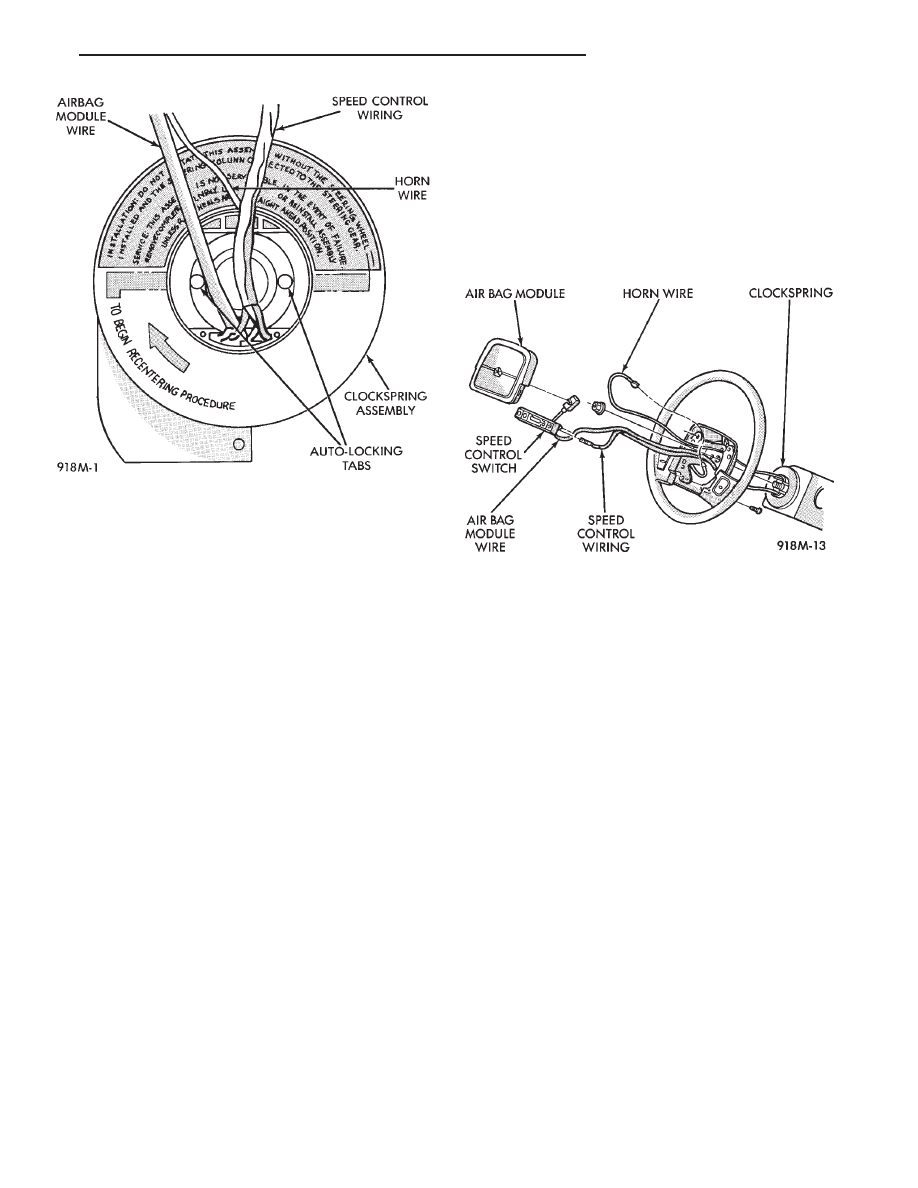

Fig. 10 Clockspring (Auto-Locking)

Fig. 11 Steering Wheel Wiring

Ä

RESTRAINT SYSTEMS

8M - 7

TOR

TO

DISCHARGE

FOR

TWO

MINUTES.

BEGIN AIR BAG REMOVAL.

REMOVAL

(1) Disconnect battery negative cable, and isolate.
(2) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(3) Remove four nuts attaching air bag module

from the back side of steering wheel.

(4) Lift module, and disconnect connector from rear

of module.

(5) Remove speed control switch and connector if

so equipped or cover.

(6) Remove steering wheel.
(7) Unsnap clockspring, and remove it.

(8) Refer to the appropriate section for switch re-

placement.

INSTALLATION

(1) Snap clockspring on to steering column. Assure

the 4 way connector is still seated.

(2) Install steering wheel.
(3) Install speed control switch and connector or

cover.

(4) Connect clockspring wiring connector to the

module.

(5) Install four nuts to module, and tighten to 9 to

11 N

Im (80 to 100 in. lbs.) torque.

(6) Do not connect negative battery cable. Refer to

Air Bag System Check for proper procedure.

8M - 8

RESTRAINT SYSTEMS

Ä

REAR WINDOW DEFOGGER

CONTENTS

page

page

CONTROL SWITCH/TIMER RELAY MODULE

. . 1

GENERAL INFORMATION . . . . . . . . . . . . . . . . . . 1

REPAIR GRID LINES, TERMINALS AND PIGTAILS . 3
SERVICE PROCEDURES

. . . . . . . . . . . . . . . . . . . 1

GENERAL INFORMATION

For proper operation of the Rear Window Defogger

system refer to the Owner’s Manual.

Vehicles equipped with an electrically heated rear

window defogger also have a 40/90 amp generator.

The system consists of a rear glass with two verti-

cal bus bars and a series of electrically connected
grid lines fired on the inside surface. A control
switch and a timer relay combined into a single as-
sembly is used on all models (Fig.1).

Circuit protection is provided by a fusible link, lo-

cated in the charging circuit, for the heated grid cir-
cuit and by a fuse for the relay control circuit.

When the switch is turned to the ON position, cur-

rent is directed to the rear defogger grid lines. The
heated grid lines heat the rear glass to clear the sur-
face of fog or frost.

CAUTION: Grid lines can be damaged or scraped
off with sharp instruments, care should be taken in
cleaning glass or removing foreign materials, de-
cals or stickers. Normal glass cleaning solvents or
hot water used with rags or toweling is recom-
mended.

CONTROL SWITCH/TIMER RELAY MODULE

The control switch and timer relay are integrated

into a single panel or console mounted assembly. Ac-
tuating the switch energizes the circuit which allows
current to flow through the grid lines. Upon initial
actuation for approximately ten minutes, or until ei-
ther the switch or ignition is turned off. An indicat-
ing lamp illuminates a lens inlaid in the control
switch.

SERVICE PROCEDURES

Electrically heated rear window defogger operation

can be checked in vehicle in the following manner:

(1) Turn ignition ON.
(2) Turn rear window defogger control switch ON.
(3) Using a ammeter on the battery. Turn the De-

fogger control switch ON, a distinct increase in am-
perage draw should be noted.

(4) The rear window defogger operation can be

checked by feeling the glass. A distinct difference in
temperature between the grid lines and adjacent
clear glass can be detected in three to four minutes
of operation.

(5) Using a DC voltmeter (Fig. 2) contact terminal

B with the negative lead, and terminal A with the
positive lead. The voltmeter should read 10-14 volts.

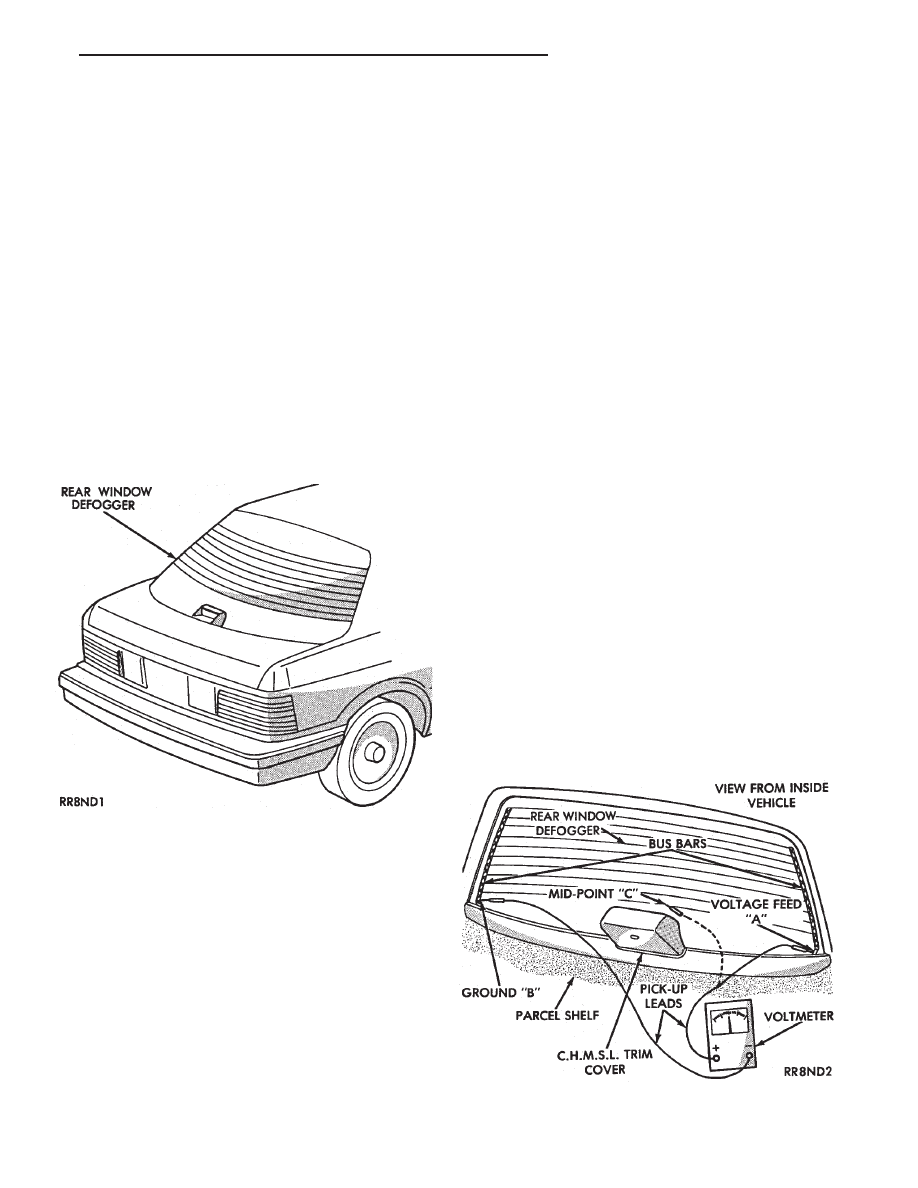

Fig. 1 Rear Window Defogger—Typical
