Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 320

RADIO REMOVAL—AA BODY

(1) Remove center bezel by pulling straight back

disengaging the five clips.

(2) Remove radio mounting screws (Fig. 3).

(3) Pull radio from panel and disconnect wiring,

ground strap and antenna lead from radio.

(4) Remove radio.

INSTALLATION

(1) Connect wiring, ground strap and antenna lead

to radio.

(2) Position radio into panel, install mounting

screws and tighten securely.

(3) Install center bezel.

RADIO REMOVAL—AG AND AJ BODIES

(1) Remove center instrument panel bezel by pull-

ing toward the rear of the car (Fig. 4).

(2) Remove two screws attaching radio to console.
(3) Pull radio through front face of console, discon-

nect wiring harness, antenna lead, and ground strap.

INSTALLATION

(1) Position radio so that the wiring harness, an-

tenna lead, and ground strap can be connected.

(2) Install two screws attaching radio to console.
(3) Install center bezel by pushing in until clips

engage.

RADIO REMOVAL—AC AND AY BODIES

(1) Remove upper and lower bezel screws (Fig. 5)

and bezels.

(2) Remove two radio attaching screws.
(3) Disconnect wiring connectors and antenna ca-

ble.

(4) Remove screw attaching ground strap.
(5) For installation reverse above procedures.

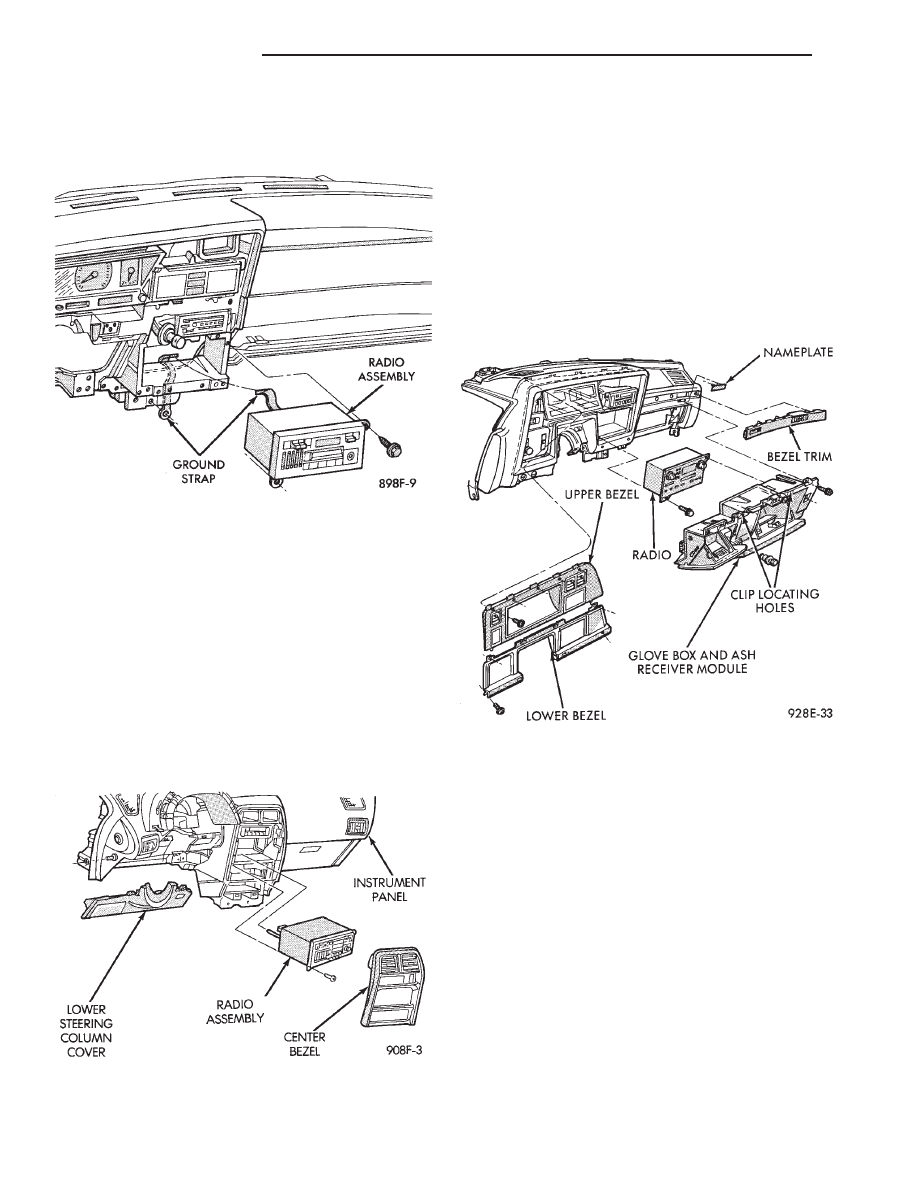

Fig. 3 Radio Assembly—AA BODY

Fig. 4 Radio Assembly—AG and AJ Bodies

Fig. 5 Radio Assembly—AC and AY Bodies

8F - 18

AUDIO SYSTEM

Ä

RADIO REMOVAL AP BODY REPLACEMENT

(1) Remove center module bezel (Fig. 6).

(2) Remove lower center module cover if equipped

with base console.

(3) Remove right console side wall if equipped with

full console assembly.

(4) Remove two mounting screws on the radio and

pull out of instrument panel (Fig. 7).

(5) Disconnect wiring and antenna cable.
(6) Remove ground strap from radio.
(7) For installation reverse above procedures.

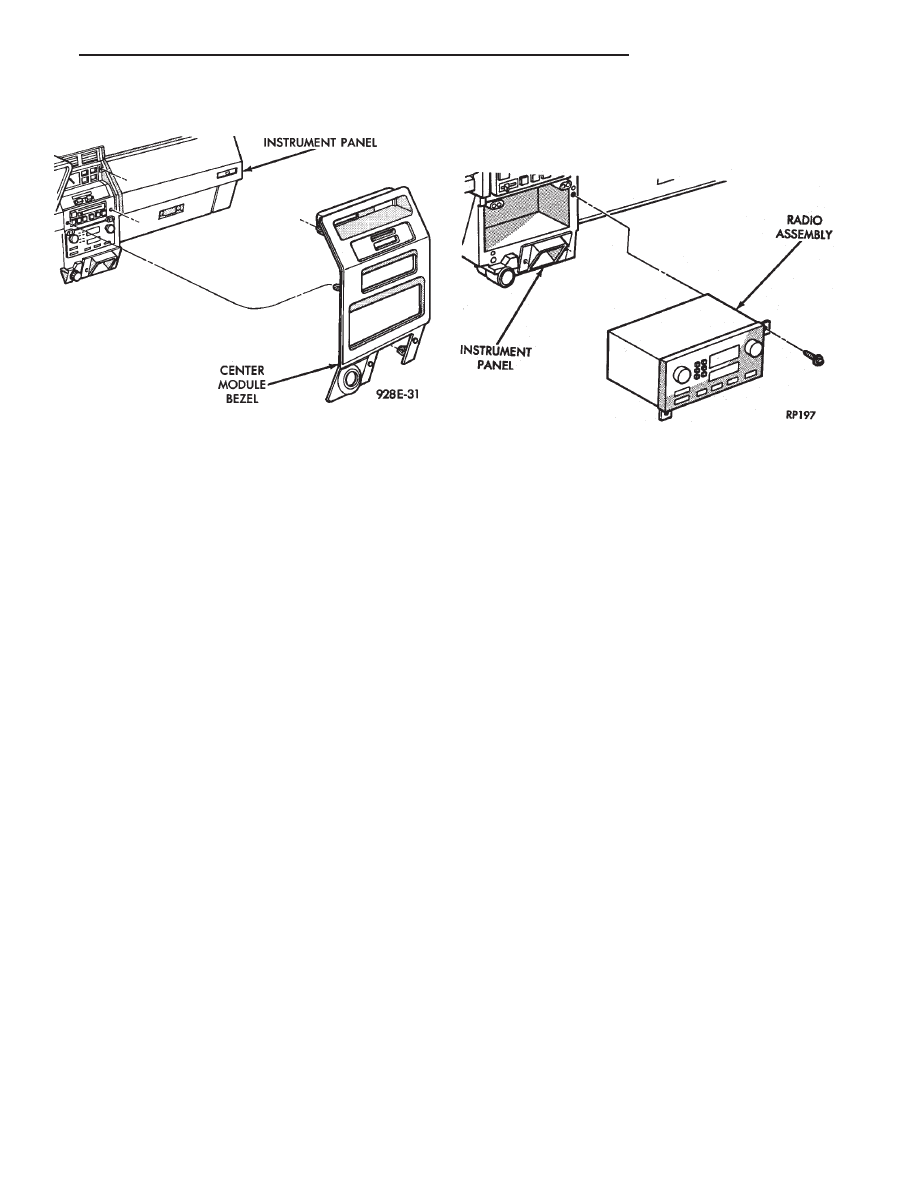

Fig. 6 Center Module Bezel

Fig. 7 Radio Assembly—AP Body

Ä

AUDIO SYSTEM

8F - 19

ANTENNAS

INDEX

page

page

Manual Antennas

. . . . . . . . . . . . . . . . . . . . . . . . 20

Power Antenna

. . . . . . . . . . . . . . . . . . . . . . . . . . 21

Power Antenna Mast

. . . . . . . . . . . . . . . . . . . . . . 23

MANUAL ANTENNAS

TESTING

Antenna performance may be tested by substitut-

ing a known good antenna. It is also possible to
check short or open circuits with an ohmmeter or
continuity light once the antenna cable is discon-
nected from the radio as follows:

(1) Continuity should be present between the an-

tenna mast and radio end pin of antenna cable plug
(Fig. 8 and 9).

(2) No continuity should be observed or a very

high resistance of several megohms between the
ground shell of the connector and radio end pin.

(3) Continuity should be observed between the

ground shell of the connector and the mounting hard-
ware on the vehicle fender.

REMOVAL

AA, AC and AY bodies have a short cable that

plugs into the panel harness cable.

To remove antenna, the radio must be removed

first. See radio removal. Except AA and AC bodies.

(1) Unplug antenna lead from radio receiver.

(2) Remove antenna mast by unscrewing mast

from antenna body (Fig. 10).

(3) Remove cap nut with Antenna Nut Wrench

C-4816 (Fig. 11).

(4) Remove antenna adapter and gasket (Fig. 12).
(5) Unfasten three push pins from the rear of the

plastic inner fender shield and bend the shield away
to gain access to the antenna body.

(6) From under fender remove antenna lead and

body assembly (Fig. 12).

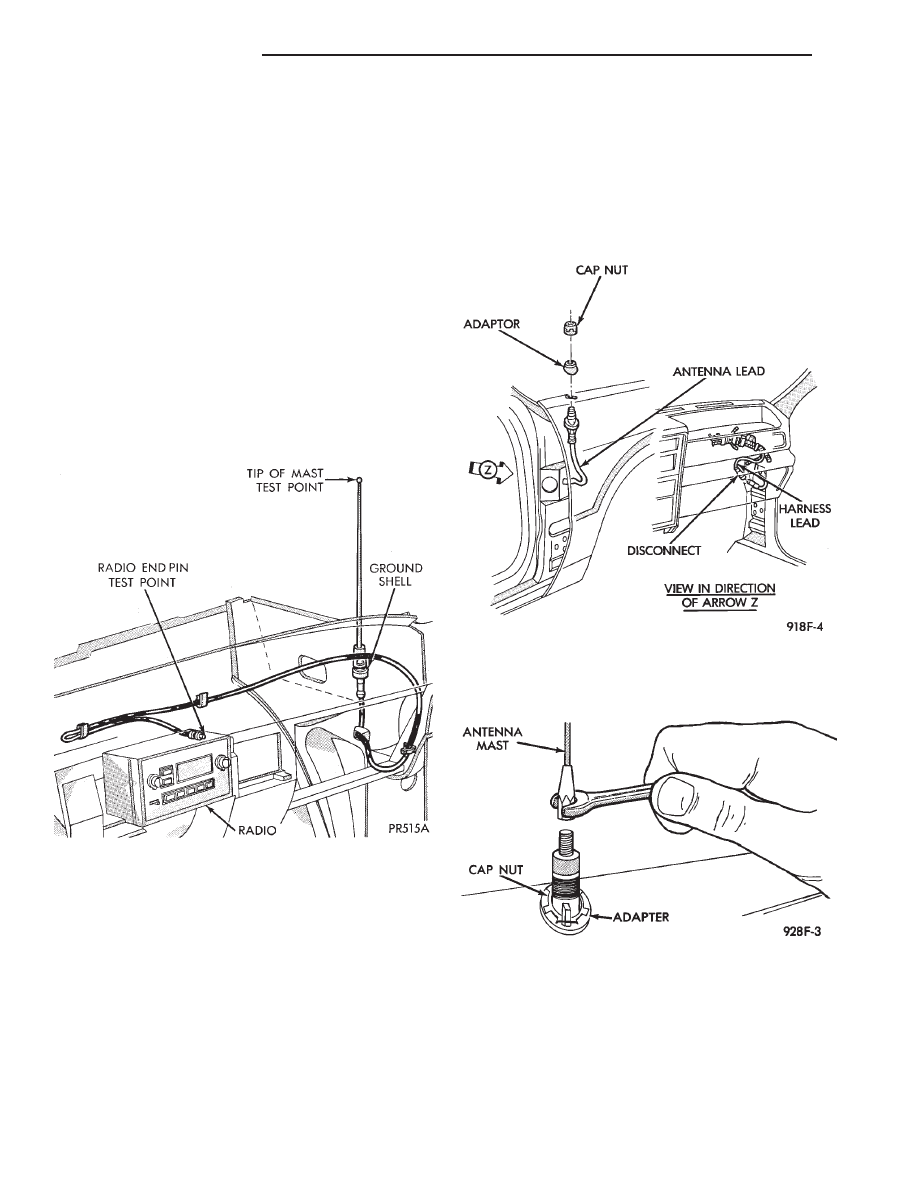

Fig. 8 Antenna Test Points

Fig. 9 Antenna Test Points—Two Piece Cable

Fig. 10 Antenna Mast Removal and Installation

8F - 20

AUDIO SYSTEM

Ä

INSTALLATION

(1) Install antenna body and cable from under-

neath fender (Fig. 12).

(2) Install gasket, adapter, and cap nut. Tighten

cap nut to 14 N

Im (125 in. lbs.) with Antenna Nut

Wrench C-4816.

(3) Install antenna mast into antenna body until

sleeve bottoms on antenna body (Fig. 11).

(4) Route cable to radio if necessary.

BENCH TEST FOR ANTENNA MALFUNCTION

It is also possible to check short or open circuits

with an ohmmeter or continuity light once the an-
tenna has been removed from the vehicle.

(1) Continuity should be present between the tip of

the mast and radio end pin (Fig. 13 and 14).

(2) No continuity should be observed or a very high

resistance of several megohms between the ground
shell of the connector and radio end pin.

(3) Continuity should be observed between the ground

shell of the connector and the mounting hardware.

Wiggle cable over its entire length to reveal inter-

mittent short or open circuits during step 1, 2 and 3.

POWER ANTENNA

OPERATION

The power operated radio antenna (Fig. 15) is a

telescoping type antenna, extended and retracted by a
reversible electric motor.

The Automatic Power Antenna is controlled by a

combination of an external relay and limit switches
built into the antenna motor housing. The antenna is
actuated when radio is switched ON and the ignition
switch in ON or ACCESSORY position. The antenna
mast should extend. When the ignition switch or radio
is turned OFF the antenna mast should fully retract
and declutch.

Many antenna problems may be avoided by frequent

cleaning of the antenna mast telescoping sections. Clean
the antenna mast sections with a clean soft cloth.

Before an antenna is removed, the antenna perfor-

mance should be tested to decide if it is a reception
problem or an operational problem.

Whenever an operational malfunction occurs, first

verify that the radio antenna wire harness is properly
connected. Check all connectors before starting normal
diagnosis and repair procedures. Refer to Power An-
tenna Electrical Diagnosis Chart (Fig. 16).

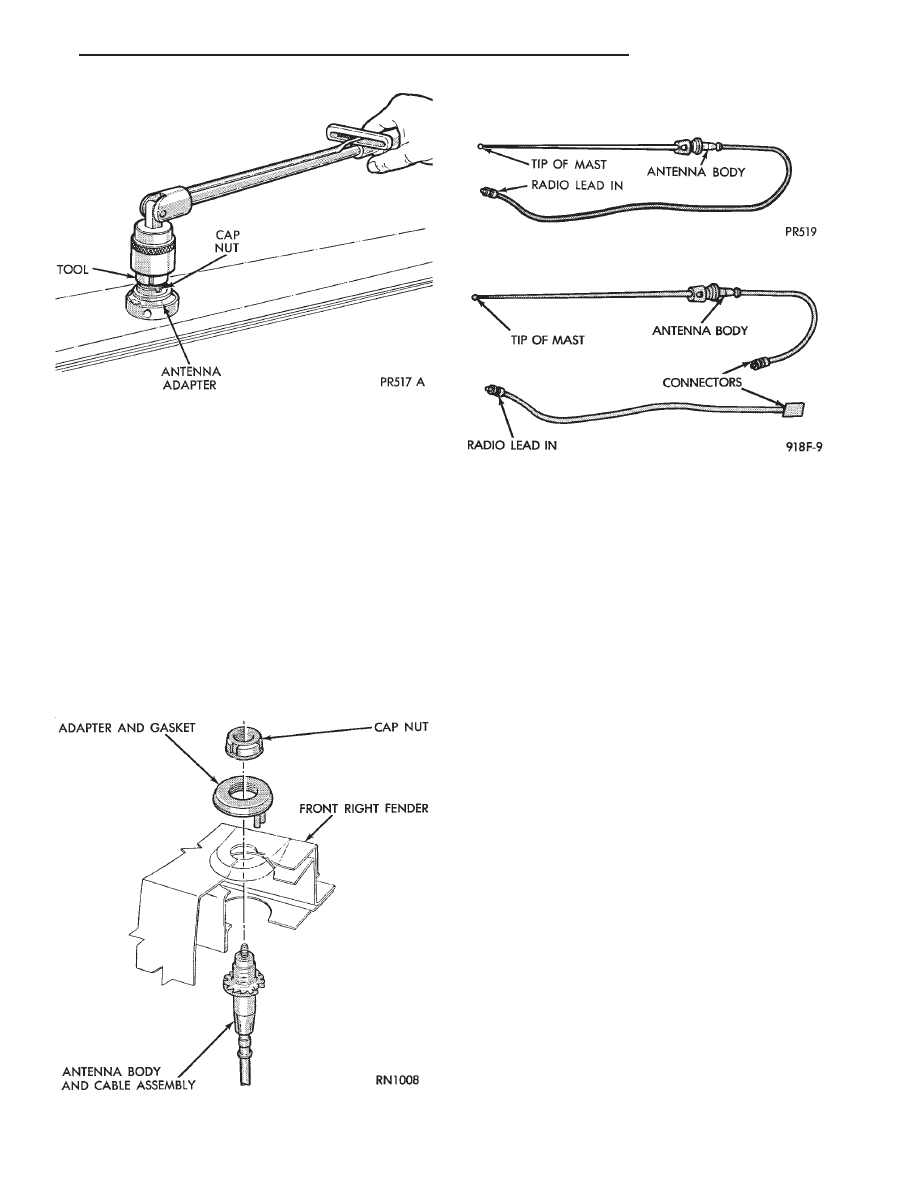

Fig. 12 Antenna Mounting

Fig. 11 Removing or Tightening Antenna Cap Nut

Fig. 13 Antenna Bench Test Points

Fig. 14 Antenna Bench Test Points—Two Part
