(2) Pry cover up and forward until released from

instrument panel pad.

(3) Lift top cover upward and rearward to remove

from vehicle.

(4) For installation place top cover on panel open-

ing. Be certain that blades of top cover are located in
the retaining spring clips.

(5) Push forward and down to engage in pad.

INSTRUMENT PANEL REPLACEMENT

CAUTION: Disconnect negative battery cable, in en-
gine

compartment,

before

servicing

instrument

panel.

(1) Remove windshield wiper arms.
(2) Open hood and remove cowl top plastic cover.
(3) Remove windshield washer reservoir.
(4) Pull connector loose from the A/C resistor block

and push wiring and grommet through bulkhead into
passenger compartment.

(5) Remove the console/consolette assembly.
(6) Remove the passive restraint seat belt logic

control module wiring.

(7) Remove six attaching nuts securing the instru-

ment panel to console support brace.

(8) Remove the instrument panel to console sup-

port brace with the Air Bag System Diagnostic Mod-
ule attached.

(9) Remove right and left cowl side and scuff plate

trim moldings.

(10) Remove left and right A-pillar trim moldings.
(11) Remove instrument panel top cover (Fig. 28).
(12) Remove lower steering column cover.
(13) Disconnect the steering column wiring at the

25-way connector.

(14) Disconnect park brake, stop lamp and speed

control wiring.

(15) Remove five steering column support nuts and

lower steering column. Then remove two steering col-
umn attaching studs.

(16) Disconnect engine harness wiring at 18-way

and 16-way connectors located on the left side panel
support bracket.

(17) Remove glove box assembly.
(18) Remove the panel top cover assembly.
(19) Loosen the panel roll-down pivot bolts.
(20) Remove the defroster duct adapter from de-

froster duct.

(21) Remove screws which attach instrument panel

to windshield fence line. Roll panel down, attach
heavy wire to hold in position and remove defroster
duct retaining screws.

(22) Disconnect body wiring at the right side

18-way connector and left side 25-way connector.

(23) Disconnect temperature mode cable at in-line

connector. Disconnect resistor block and blower mo-
tor wiring connectors.

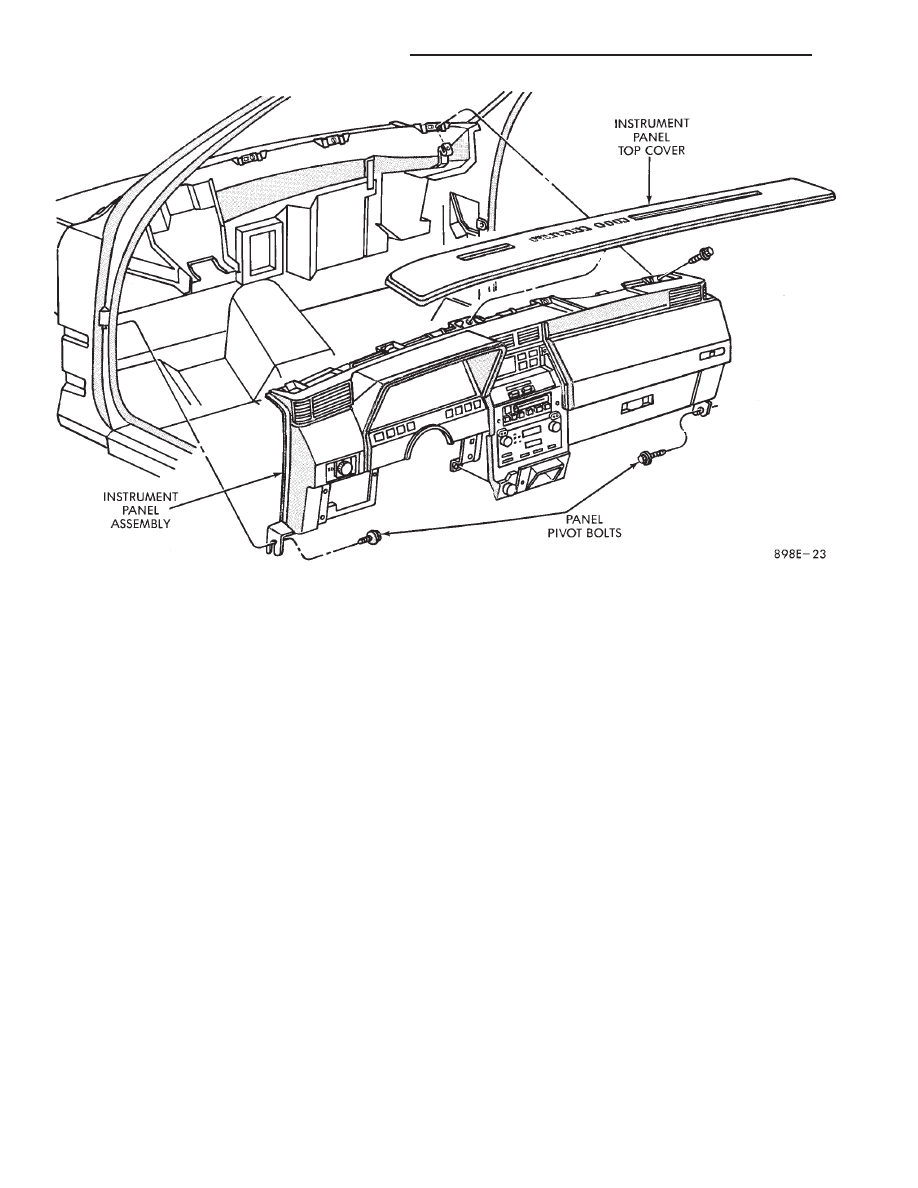

Fig. 28 Instrument Panel and Top Cover

8E - 72

INSTRUMENT PANEL AND GAUGES

Ä

(24) Disconnect antenna cable.
(25) Disconnect left and right demister hoses from

demister outlets on the panel.

(26) Remove instrument panel from vehicle.
(27) For installation reverse above procedures.

INTERIOR LAMP REPLACEMENT

The Dome Lamp operates when the doors are open

or headlamp switch is placed in courtesy position.

DOME LAMP

(1) Pry the forward or rearward edge of the dome

lamp to free it from the retaining bracket.

(2) Pry either the forward or rearward edge of the

lens away from the bezel and replace lamp.

(3) For installation, snap lens into bezel and then

bezel into bracket.

TRUNK LAMP

Pry along rearward portion of lens and pivot out of

trunk trim panel. Remove lens and replace lamp.

For installation, snap lens into trunk trim panel.

Ä

INSTRUMENT PANEL AND GAUGES

8E - 73

AUDIO SYSTEM

CONTENTS

page

page

ANTENNAS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

COMPACT DISC PLAYER

. . . . . . . . . . . . . . . . . 30

RADIOS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

SPEAKERS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

RADIOS

INDEX

page

page

Audio Diagnostic Test Procedures

. . . . . . . . . . . . . 1

Description

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Interference Elimination

. . . . . . . . . . . . . . . . . . . . . 1

Radio Removal AP Body Replacement

. . . . . . . . 19

Radio Removal—AA Body

. . . . . . . . . . . . . . . . . . 18

Radio Removal—AC and AY Bodies

. . . . . . . . . . 18

Radio Removal—AG and AJ Bodies

. . . . . . . . . . 18

DESCRIPTION

For operation of the factory installed standard and

optional radios and the optional compact disc player,
refer to the Sound Systems Operating Instructions
Manual supplied with the vehicle.

All vehicles are equipped with an Ignition-Off

Draw Connector which, is used when the vehicles are
originally shipped from the factory. This connector
which, is located near the battery, helps to prevent
battery discharge during storage. For specific connec-
tor type and location, refer to Group 8W, Wiring Di-
agrams.

This connector is included in the radio memory cir-

cuitry and should be checked if the memory of time
or radio station programming is inoperative.

INTERFERENCE ELIMINATION

Some components are used on vehicles equipped

with a radio capacitor, to suppress radio frequency
interference/static.

Capacitors are mounted in various locations, on the

generator either internal or external, internal to the
instrument cluster, and internal to the windshield
wiper motor.

Ground straps are mounted from radio chassis to

instrument panel support structure, engine to cowl,
across engine mount on right hand side. On vehicles
with air conditioning there is a strap from evapora-
tor valve to cowl. These ground straps should be se-
curely tightened to assure good metal to metal
contact. Ground straps conduct very small high fre-
quency electrical signals to ground and require clean
large surface area contact.

Radio resistance type spark plug cables in the high

tension circuit of the ignition system complete the in-
terference suppression (Fig. 1).

If radio noises are evident, be sure the capacitor

lead wires are making good contact on their respec-
tive terminals and are securely mounted. Faulty or
deteriorated spark plug wires should be replaced.

AUDIO DIAGNOSTIC TEST PROCEDURES

Whenever a audio malfunction occurs, first verify

that the radio wire harness is properly connected to
all connectors before starting normal diagnosis and
repair procedures. Refer to Audio Diagnostic Charts
and/or Radio Connector Circuit Chart (Fig. 2).

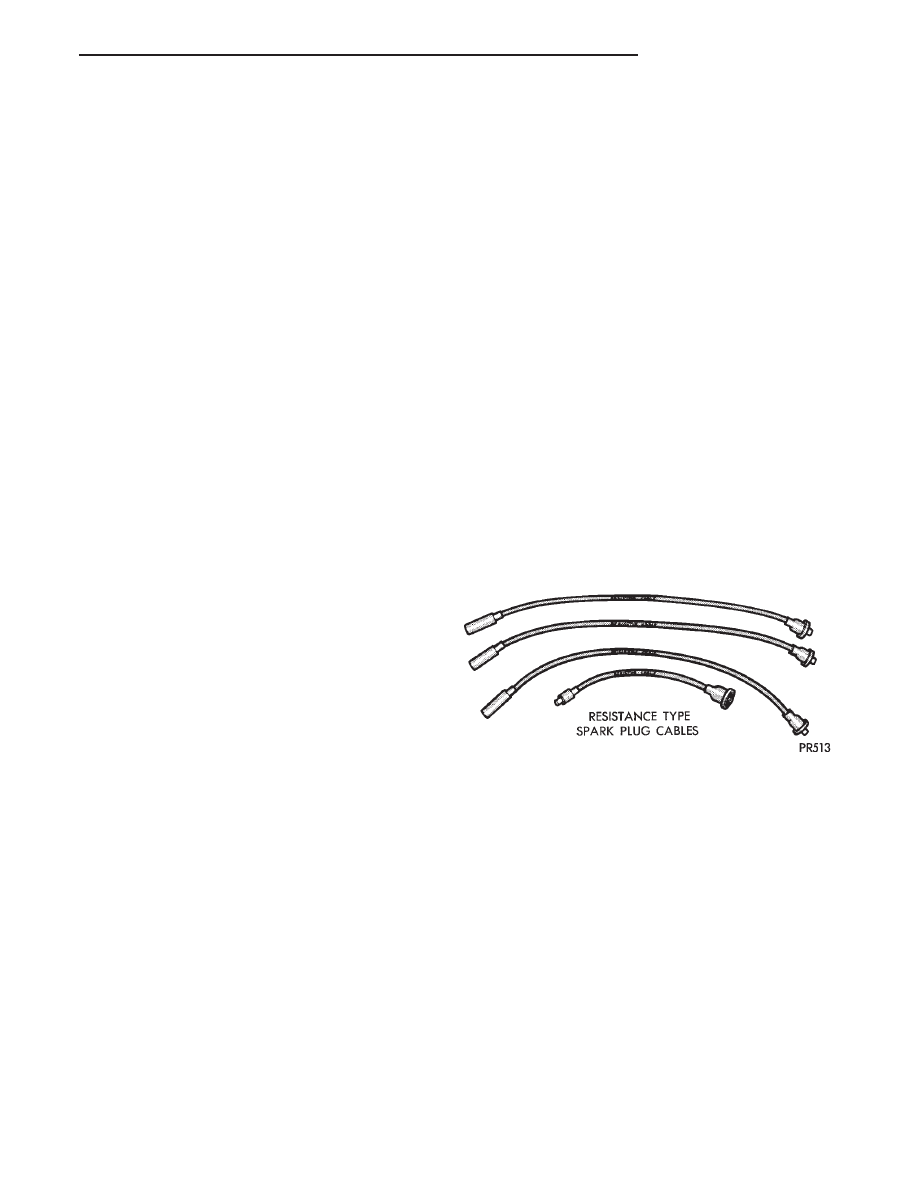

Fig. 1 Resistance Type Spark Plug Cables
