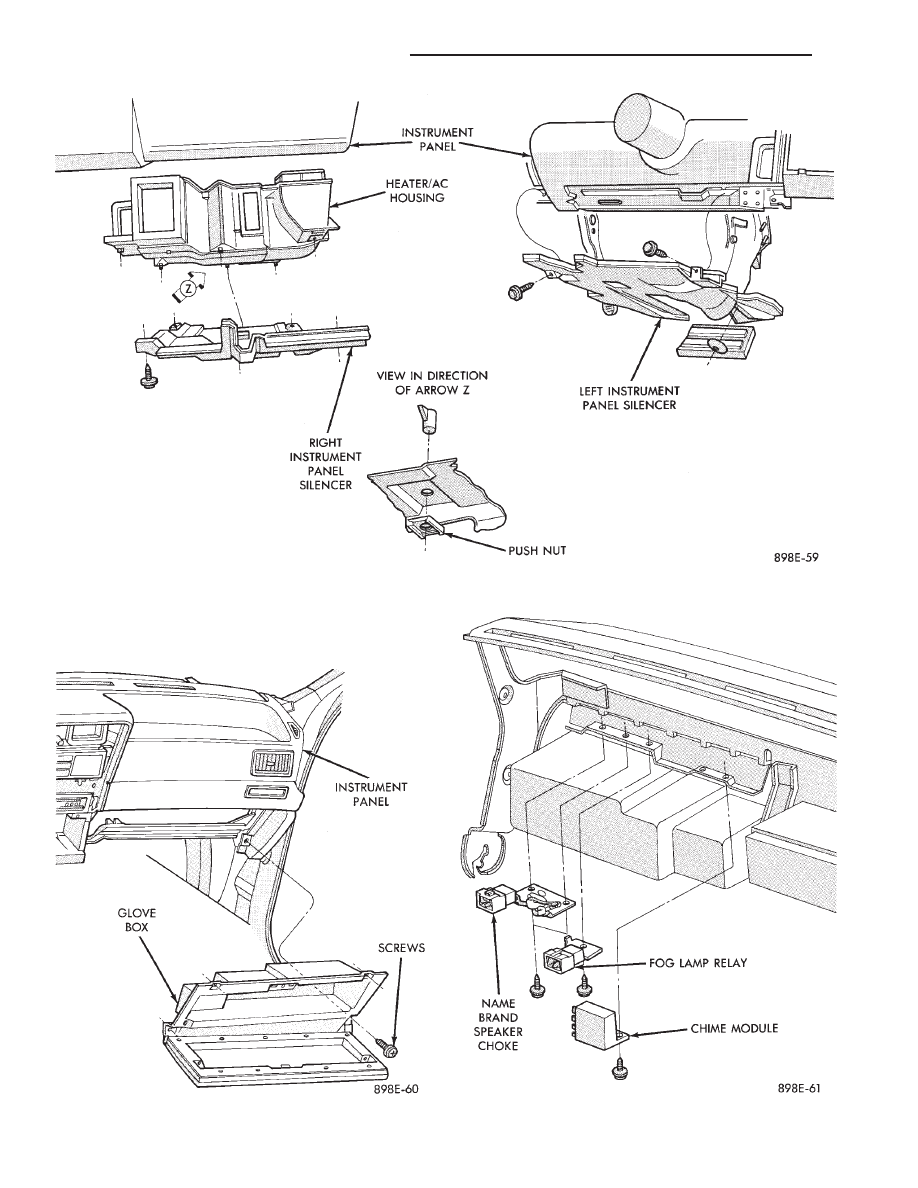

Fig. 47 Instrument Panel Silencers

Fig. 48 Glove Box Assembly

Fig. 49 Fog Lamp Relay

8E - 20

INSTRUMENT PANEL AND GAUGES

Ä

(3) Remove four screws from ash receiver/cup

holder housing.

(4) For installation reverse above procedures.

AIR CONDITIONING CONTROL
REPLACEMENT

(1) Disconnect battery negative cable and isolate

or remove fuse #2 prior to removing switch or wires
may short to ground.

(2) Remove center bezel. Disconnect ash receiver

lamp socket.

(3) Remove glove box assembly. Refer to Glove Box

Assembly Replacement.

(4) Reach through glove box opening and discon-

nect vacuum lines.

(5) Remove two control mounting screws (Fig. 50).

(6) Slide control rearward, disconnect cable, and

electrical wiring.

(7) Remove unit.
(8) For installation reverse above procedures.

CIGAR LIGHTER ASSEMBLY REPLACEMENT

(1) Remove center bezel. Disconnect ash receiver

lamp socket.

(2) Remove two screws from bezel of the lighter as-

sembly.

(3) Pull assembly rearward and disconnect wiring.
(4) For installation reverse above procedures.

TRAVELER/MESSAGE CENTER
REPLACEMENT

(1) Remove cluster bezel.
(2) Remove four mounting screws.
(3) Pull unit rearward and disconnect wiring.
(4) For installation reverse above procedures.

INSTRUMENT PANEL

INSTRUMENT PANEL TOP COVER
REPLACEMENT

(1) Lift up rearward edge of instrument panel top

cover.

(2) Pull panel rearward to remove.
(3) To install: position top cover and snap into

place, pull rearward for proper fit.

INSTRUMENT PANEL REPLACEMENT

CAUTION: Disconnect negative battery cable, in en-
gine

compartment,

before

servicing

instrument

panel.

(1) Disconnect battery negative cable and isolate

or remove fuse #2 prior to removing switch or wires
may short to ground.

(2) Remove left and right A-pillar trim.
(3) Remove left and right cowl side trim.
(4) Remove glove box assembly. Refer to Glove Box

Assembly Replacement.

(5) Remove four relays above glove box assembly.
(6) Reach through glove box opening and discon-

nect A/C control vacuum lines, radio noise suppressor
wires, and blower motor/cycling switch wires.

(7) Remove hood release handle.
(8) Remove lower steering column cover.
(9) Remove lower left instrument panel silencer

and reinforcement.

(10) Remove instrument panel center bezel.
(11) Remove floor console. Refer to Group 23,

Body.

(12) Remove radio, A/C control, cigar lighter, and

message center/traveler.

(13) Disconnect demister hoses.
(14) Remove instrument panel top cover (Fig. 51).
(15) Disconnect battery to assure no air bag sys-

tem fault codes are stored.

(16) Remove cluster refer to Cluster Assembly.
(17) Remove radio and rear window defogger be-

zels.

(18) Lower steering column.
(19) Loosen instrument panel pivot bolts.
(20) Remove screws which attach instrument panel

to windshield fence line.

(21) Allow panel to roll down slightly and discon-

nect remaining electrical connections.

(22) With the aid of a helper remove panel pivot

bolts and remove panel from vehicle.

(23) For installation reverse above procedures.

INTERIOR LAMP REPLACEMENT

The dome, overhead console and door lamps, if

equipped operate when the doors are open or head-
lamp switch is placed in courtesy position. The front
header reading lamp operates only when the lamp
push buttons are ON.

DOME LAMP

Pry either the forward or rearward edge of the lens

away from the bezel and replace lamp.

FRONT HEADER READING LAMP

Pull lamp from headliner. Disconnect wiring and

replace lamp.

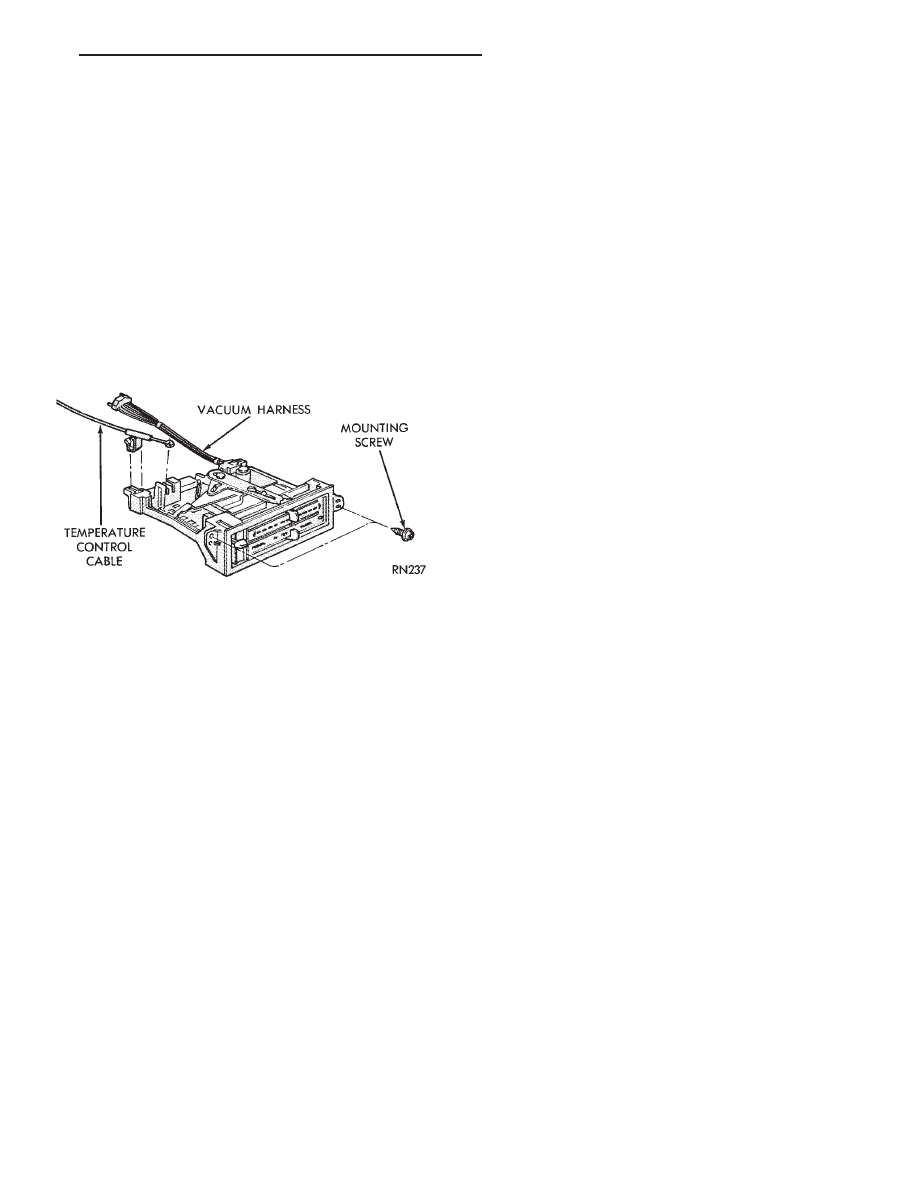

Fig. 50 A/C Control

Ä

INSTRUMENT PANEL AND GAUGES

8E - 21

DOOR LAMPS

Pry along top edge of lens and pivot lens out of

lamp. Replace lamp. To remove lamp remove door
trim panel and disconnect all wiring. Flex the tabs of
the lamp retaining bracket and remove lamp.

DOOR KEY CYLINDER LED LAMP

(1) Remove door trim panel. Refer to Group 23,

Body.

(2) Assure window is in full up position.
(3) Disconnect LED lamp wiring pig tail and note

wire routing for installation. Use care when remov-
ing lamp so not to disengage lamp retaining clip
from key cylinder (Fig. 52).

(4) For installation reverse above procedures.

TRUNK LAMP

The lamp is easily accessible without removing any

components.

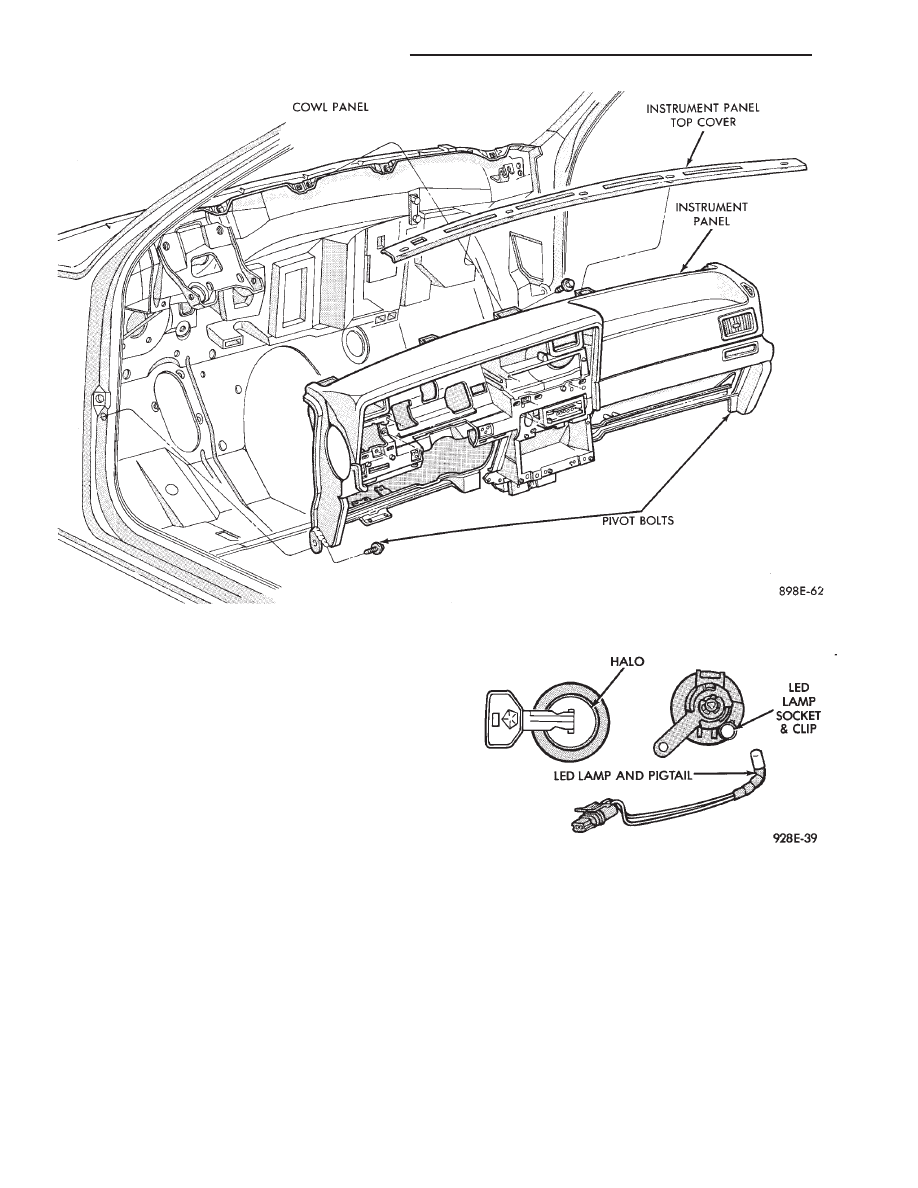

Fig. 51 Instrument Panel

Fig. 52 Door Key Cylinder LED Lamp

8E - 22

INSTRUMENT PANEL AND GAUGES

Ä

AC AND AY BODIES

INDEX

page

page

Electronic Cluster

. . . . . . . . . . . . . . . . . . . . . . . . 34

Gauges

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

General Information

. . . . . . . . . . . . . . . . . . . . . . . 23

Interior Lamp Replacement

. . . . . . . . . . . . . . . . . 41

Mechanical Cluster and Gauge Service

. . . . . . . . 24

Mechanical/Electronic Cluster Removal

. . . . . . . . 25

Switch and Panel Component Service

. . . . . . . . . 37

GENERAL INFORMATION

MECHANICAL CLUSTER

The mechanical cluster includes a fuel, oil pres-

sure, coolant temperature, and voltmeter gauges. All
incorporate magnetic type gauges. When the ignition
switch is in the OFF position, the gauges will show a
reading; however, the readings are only accurate
when the ignition switch is in the ON position.

The mechanical cluster also includes an electric

speedometer, driven by pulses from the vehicle speed
sensor (Fig. 1).

ELECTRONIC CLUSTER

The electronic cluster is easily distinguished from

the mechanical cluster by its digital and linear dis-
play. The electronic cluster includes:
• Oil pressure gauge

• Coolant temperature gauge

• Voltmeter

• Fuel gauge

The electronic cluster receives virtually all of its

information to display from the body controller and
powertrain control module via the Chrysler Collision
Detection (CCD) Serial Data Bus. The odometer
memory is no longer retained in the cluster. This is
now retained in the body controller (Fig. 2).

ELECTRONIC CLUSTER DIMMING

The electronic cluster display is dimmed from day-

time to night time intensity when the headlamp
switch is turned on. This intensity can be controlled
using the headlamp switch rheostat.

An additional detent on the headlamp switch rheo-

stat will allow daytime intensity while driving with
headlamps on during the daytime.

WARNING LAMPS

The mechanical instrument cluster will have warn-

ing lamps for six systems. These include brake sys-
tem, air bag, seat belt, low fuel, anti-lock for optional
anti-lock brake system, and malfunction indicator
(check engine) lamp. The cluster also includes check
gages indicator which will illuminate in a warning
situation. This will notify driver to check for a prob-
lem in coolant temperature, oil pressure, or electrical
systems.

The electronic cluster will have warning indicator

lamps for eight different systems. These include:
• Air Bag

• Low washer fluid

• Door/deck lid ajar

• Malfunction Indicator (Check engine) Lamp

• Brake system

• Seat belt

• Anti-lock (ABS) for optional anti-lock brake sys-
tem
• Check gages, monitors engine coolant, oil pressure
and electrical charging system failures.

In addition, ISO symbol will flash to notify the

driver in event of:
• Low fuel

• High temperature

• Low oil pressure

• Charging system failure

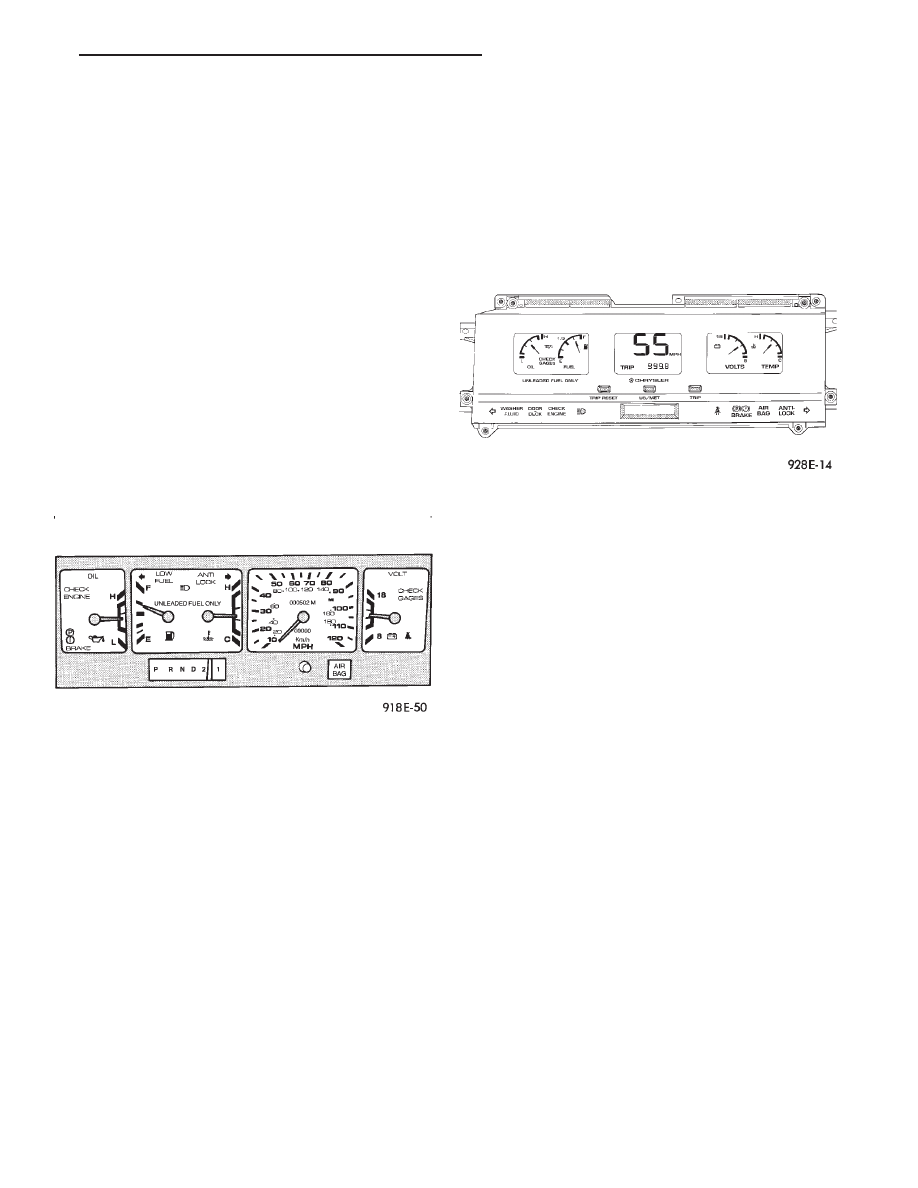

Fig. 1 Mechanical Cluster

Fig. 2 Electronic Cluster
