NIPPONDENSO STARTER GEAR AND CLUTCH

REMOVAL AND INSTALLATION

(1) Remove the two gear housing attaching screws

and separate the gear housing from the solenoid
housing (Fig. 10). The pinion gear, pinion gear bear-
ing, and drive gear will be loose between the solenoid
housing and gear housing (Fig. 11). When reinstall-
ing pinion gear and bearing, wipe with a clean rag
and coat with lightweight high temperature wheel
bearing grease. Place the lubricated bearing and
gear over the bearing shaft in the gear housing (Fig.
12).

(2) Remove the starter gear and clutch assembly

from the solenoid housing (Fig. 13).

(3) For assemble, reverse above procedures.

BOSCH STARTER SOLENOID REPLACEMENT

(1) Remove field terminal nut (Fig. 14).
(2) Remove field terminal (Fig. 15).
(3) Remove field washer (Fig. 16).

(4) Remove three solenoid mounting screws (Fig.

17).

(5) Remove the solenoid from the starter assembly.
(6) For installation, reverse above procedures.

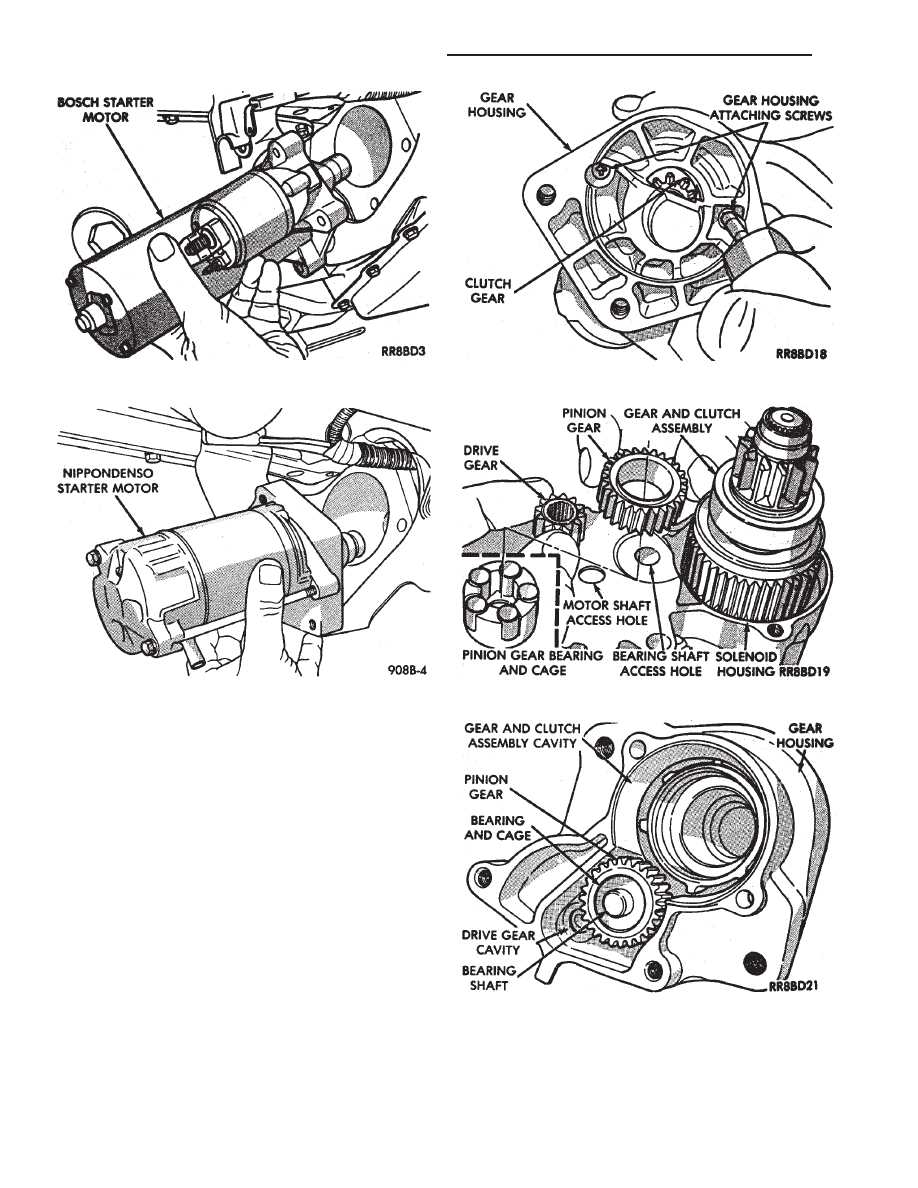

Fig. 8 Remove/Install Starter—Bosch—Typical

Fig. 9 Remove/Install

Starter—Nippondenso—Typical

Fig. 10 Remove or Install Gear Housing

Fig. 11 Remove or Install Drive and Pinion Gears

Fig. 12 Lubricate and Install Pinion Gear Bearing

8B - 6

BATTERY/STARTER/GENERATOR SERVICE

Ä

BOSCH STARTER GEAR AND CLUTCH
REPLACEMENT

(1) Remove solenoid assembly (Fig. 18).
(2) Remove the two through-bolts securing the

starter drive end housing to the motor housing (Fig.
19) and separate housings.

(3) Remove rubber seal (Fig. 20).

(4) Pull the gear and clutch assembly from the

drive end housing (Fig. 21).

(5) For installation, reverse above procedures.

STARTER INTERLOCK SWITCH: CLUTCH PEDAL
MOUNTED/MANUAL TRANSMISSION ONLY

For electrical diagnostics, refer to Group 8A, Bat-

tery/Starting/Charging Systems Diagnostics, Starter
relays.

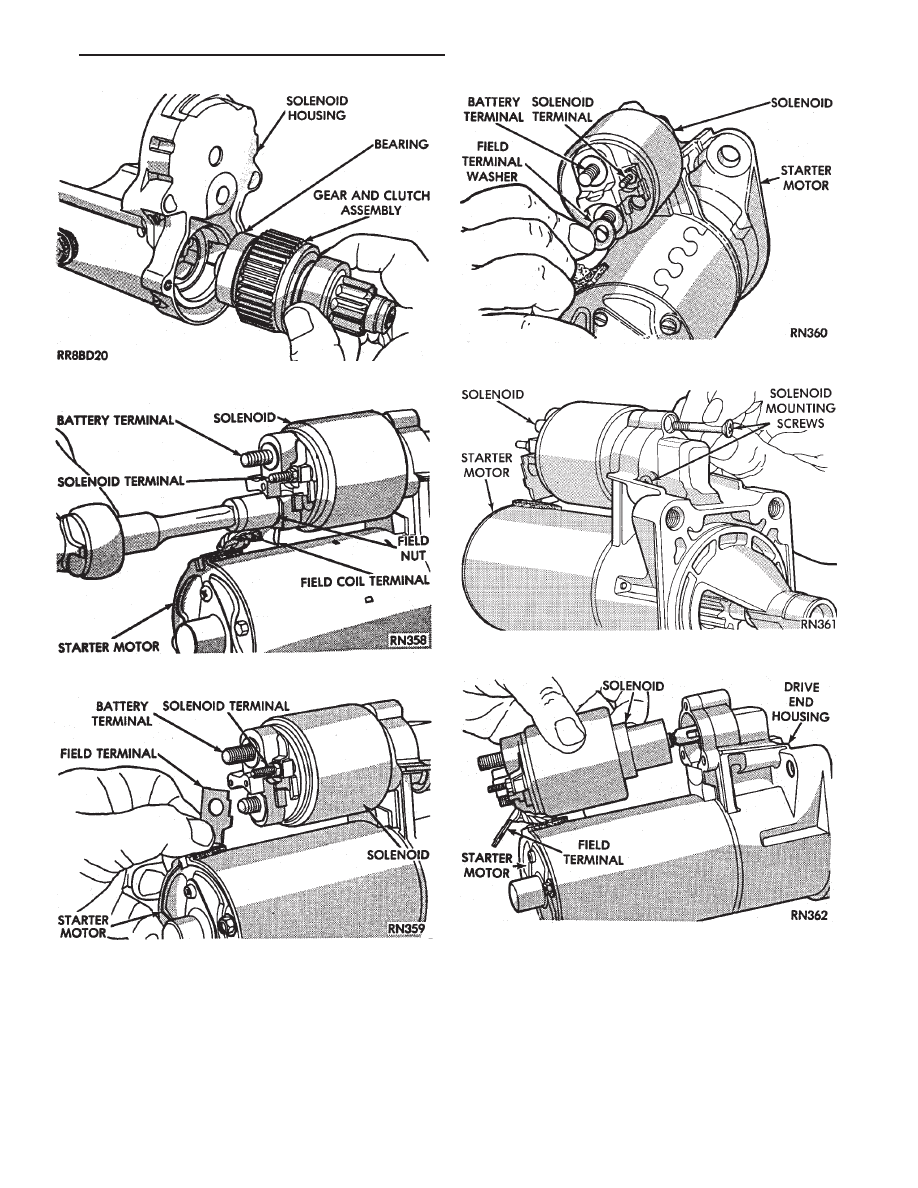

Fig. 13 Gear and Clutch Assembly

Fig. 14 Field Terminal Nut

Fig. 15 Field Coil Terminal

Fig. 16 Field Terminal Washer

Fig. 17 Solenoid Mounting Screws

Fig. 18 Solenoid

Ä

BATTERY/STARTER/GENERATOR SERVICE

8B - 7

For replacement and adjustment of this switch, re-

fer to Group 6, Manual Transaxle Clutch, Manual
Transaxle Starter Interlock Switch.

NEUTRAL STARTER AND BACK-UP SWITCH

For

electrical

diagnostics

when

checking

the

starter circuits, refer to Group 8A, Battery/Starting/
Charging Systems Diagnostics, Starter Relays.

For removal and installation of neutral switch, re-

fer to Group 21, Transaxle Neutral Starter and
Back-up Switch Replacement.

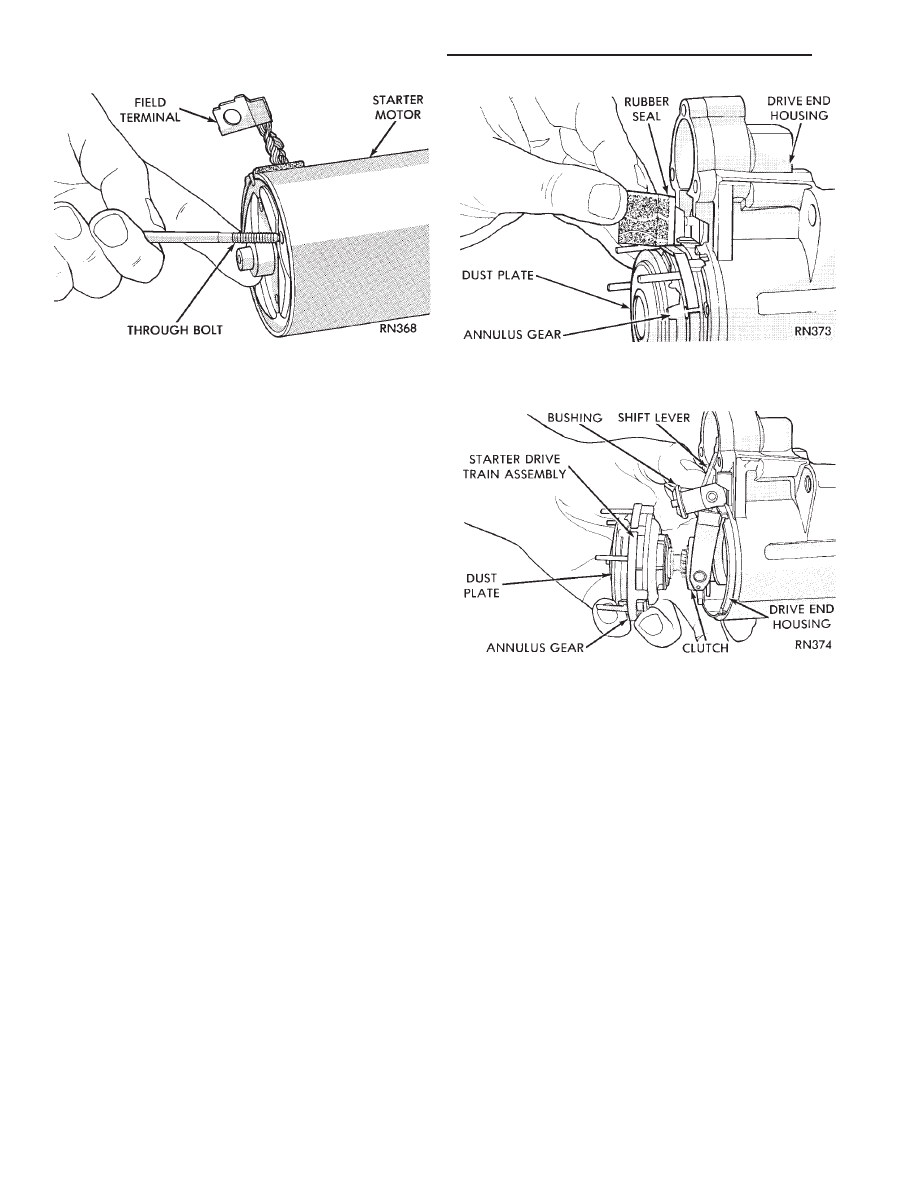

Fig. 19 Through-Bolt

Fig. 20 Rubber Seal

Fig. 21 Starter Drive Gear Train

8B - 8

BATTERY/STARTER/GENERATOR SERVICE

Ä

GENERATOR

INDEX

page

page

General Information

. . . . . . . . . . . . . . . . . . . . . . . . 9

Generator Replacement—2.2L Turbo Engine

(With 16 Valve Cylinder Head)

. . . . . . . . . . . . . 10

Generator Replacement—2.2L/2.5L Engine

. . . . . . 9

Generator Replacement—3.0L Engine

. . . . . . . . . 10

Generator Replacement—3.3L/3.8L Engine

. . . . . 11

GENERAL INFORMATION

This section will cover generator removal and instal-

lation only. Information covering generator on-vehicle
testing and diagnosis can be found in Group 8A,
Battery/Starting/Charging Systems Diagnostics. To
identify the generator, refer to the Generator Specifi-
cation chart at the rear of this section.

These generators are not intended to be disas-

sembled for service. It must be replaced as an
assembly.

GENERATOR REPLACEMENT—2.2L/2.5L ENGINE

Removal and repositioning of A/C compressor (with-

out disconnecting refrigerant lines) is necessary on
some models to gain access to generator.

(1) Disconnect battery negative cable (Fig. 1).

(2) If Equipped With Air Conditioning:

(a) Remove the A/C drive belt. Refer to Group 7,

Cooling System.

(b) Remove the four bolts retaining the A/C com-

pressor to the mounting bracket (Fig. 2).

(c) Without disconnecting the A/C refrigerant

lines, position the A/C compressor to allow generator
removal.

WARNING: THE A/C REFRIGERANT SYSTEM IS UN-
DER PRESSURE EVEN WHEN THE ENGINE IS OFF.
REFER TO THE SAFETY PRECAUTIONS AND WARN-
INGS SECTION IN HEATING AND A/C, GROUP 24,
BEFORE PERFORMING ANY SERVICE OPERATION.

(3) Remove the generator drive belt. Refer to Group

7, Cooling System.

(4) Remove the two generator mounting bolts (Fig.

3) and position the generator to gain access to all the
wire connectors. If equipped with:

• BOSCH GENERATOR: Remove B+ terminal nut,
field terminal nuts, and ground harness hold down
nuts (Fig. 4). Remove wire connector assembly.
• NIPPONDENSO GENERATOR: Remove nuts
from field terminals, ground terminal, wire harness

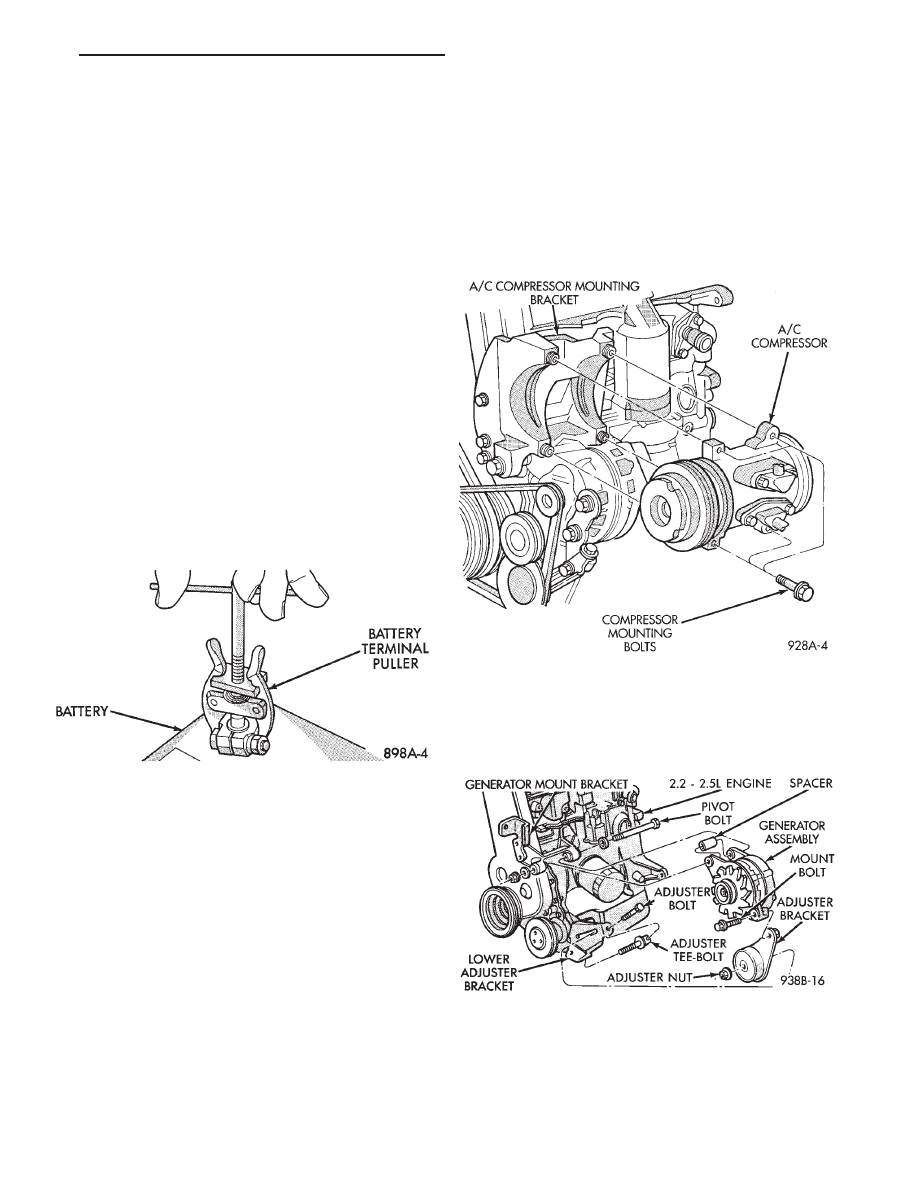

Fig. 1 Remove Battery Negative (-) Cable

Fig. 2 A/C Compressor Replacement—2.2 L/2.5 L

Engine

Fig. 3 Remove/Install Generator
