INSTALLATION

Reverse The preceding operation.

HEAD LINING

REMOVAL (FIG. 41)

(1) Disconnect battery negative cable.
(2) Pull dome lamp downward to disengage from

retaining ring in head lining. Separate lens from
lamp body and remove bulb. Separate bulb holder
from lamp body. Remove attaching screw holding re-
taining ring to roof bow.

(3) Remove screws holding coat hooks to roof above

rear doors.

(4) Remove roof rail and A-pillar mouldings.
(5) Remove screws holding sun visors to roof

header and disconnect wire connector, if equipped.
Remove inboard sun visor hangers.

(6) Remove overhead console, if equipped.
(7) Pull front reading lamp downward to disengage

from retaining ring in head lining and disconnect
wire connector. Remove screws holding retaining
ring to roof header.

(8) Remove pinch welt holding headlining to sun

roof opening, if equipped.

(9) Remove inside rear view mirror from wind-

shield bracket if necessary.

(10) Disengage hook and loop fasteners holding

head lining to roof above rear window and slide head
lining forward about 25 mm (1 in.).

(11) Shift the front of head lining to one side to

pull head lining from behind B-pillar trim. Pull head
lining from behind other B-pillar trim.

(12) Allow front of head lining to drop downward.

Slide head lining forward from behind quarter panel
trim.

(13) Remove head lining from vehicle.

INSTALLATION

Reverse the preceding operation.

SUN ROOF WEATHERSTRIP

REMOVAL (FIG. 42)

(1) Remove sun roof sunshade and glass. Refer to

Owner’s Manual for instructions.

(2) Pull weatherstrip from pinch flange around sun

roof opening.

INSTALLATION

Reverse the preceding operation.

SUN ROOF AIR DEFLECTOR

REMOVAL (FIG. 42)

(1) Remove sun roof sunshade and glass. Refer to

Owner’s Manual for instructions.

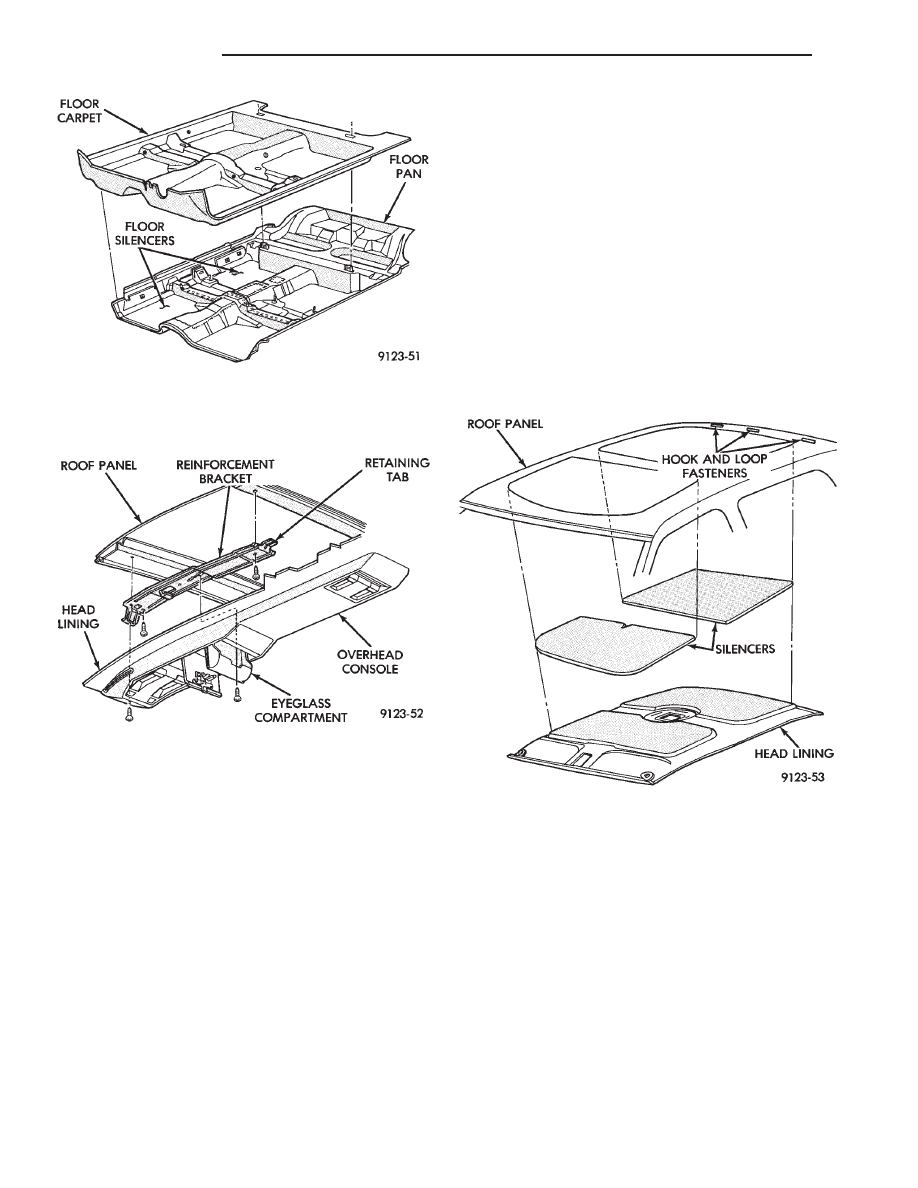

Fig. 39 Floor Carpet and Silencers—Typical

Fig. 40 Overhead Console—Typical

Fig. 41 Head Lining—Typical

23 - 114

AP-BODY

Ä

(2) Disengage snap-on linkage at rear of air deflec-

tor in sun roof opening.

(3) Remove screws holding air deflector to front of

sun roof opening.

INSTALLATION

Reverse the preceding operation.

SUN ROOF DRAIN TUBES

REMOVAL (FIG. 42)

(1) Remove head lining as necessary.
(2) Remove A-pillar or B-pillar trim covers as nec-

essary.

(3) Remove cowl panel and sill plate trim as neces-

sary.

(4) Disconnect effected drain tube from nipple at

sun roof opening.

(5) Pull drain tube upward to remove from pillar

involved.

INSTALLATION

Reverse the preceding operation. Route the tube to

avoid kinks or puncture from sharp edges.

LIFT GATE REMOTE RELEASE CABLE

REMOVAL

(1) Remove interior trim as necessary to gain ac-

cess to release cables.

(2) Remove left front door scuff plate.
(3) Remove screw holding trim cover to release ca-

ble handle and separate cover from handle.

(4) Remove screw holding release handle to door

sill.

(5) Pry open retainer tab holding cable core end in

handle pivot. Pry cable case end from handle.

(6) Remove trunk lining as necessary to gain ac-

cess to the release cable.

(7) Disconnect cable end from latch.
(8) Separate cable from vehicle.

INSTALLATION

Reverse the preceding operation.

REAR WINDOW GLASS

REMOVAL (FIG. 43)

(1) Raise lift gate to up position.
(2) Remove screws holding outward edges to rear

window moulding to lift gate frame.

(3) Position protective card board covers along the

top of the quarter panels to protect painted surfaces.

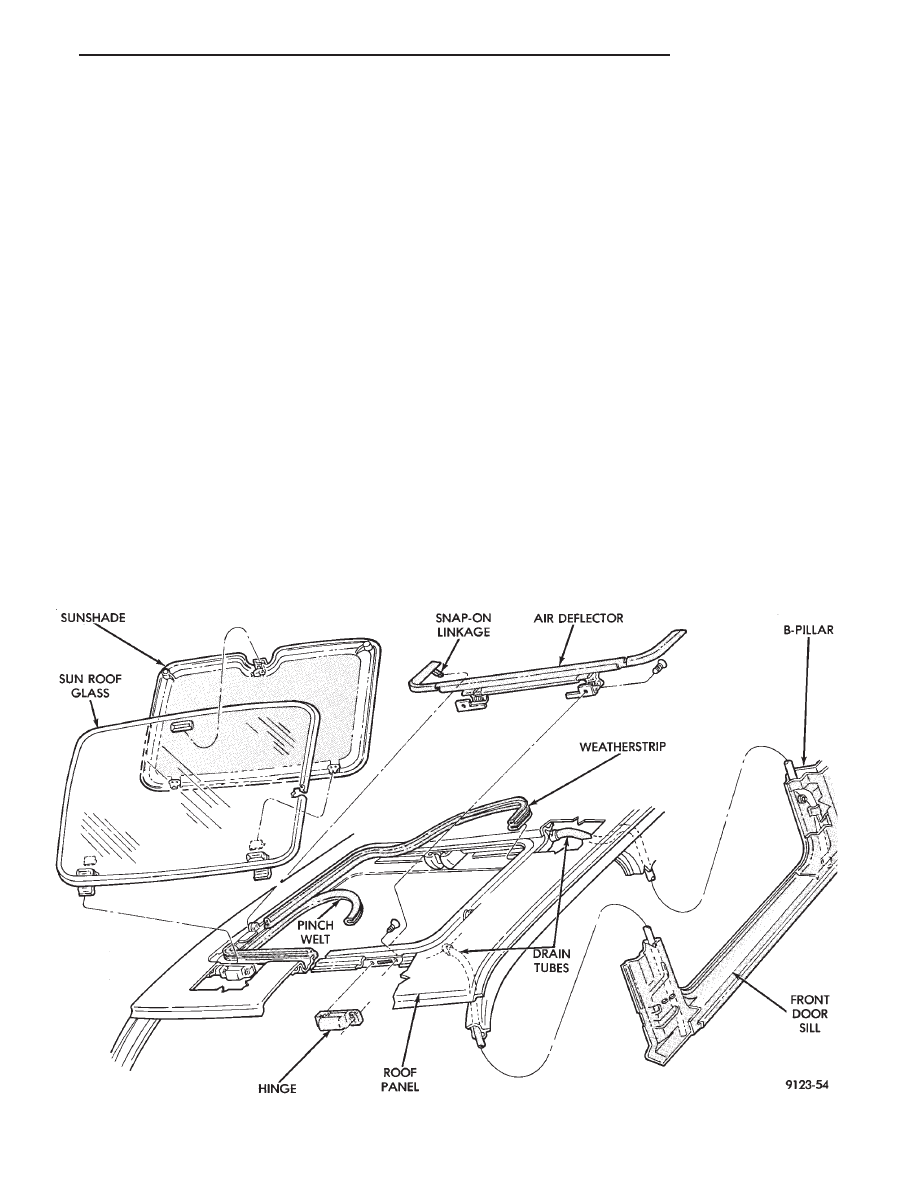

Fig. 42 Sun Roof

Ä

AP-BODY

23 - 115

(4) Support lift gate in the up position and remove

bolts holding lift gate hinge closed. Lower lift gate to
opening weatherstrip.

(5) Remove screws holding top of rear window

moulding to lift gate frame. Separate moulding from
lift gate.

(6) Pull lower rear window moulding from under

glass.

(7) Cut urethane bonding from around rear win-

dow. Refer to Windshield section of this group.

INSTALLATION

Prepare the lift gate fence and rear window as de-

scribed in the Windshield Installation section of this
group. Reverse the removal operation.

LIFT GATE LUGGAGE RACK

REMOVAL (FIG. 44)

(1) Remove screws holding cross bar to outboard

skid strips.

(2) Pry rubber inserts from skid strips.
(3) Remove screws holding skid strips to lift gate.

INSTALLATION

Reverse the preceding operation

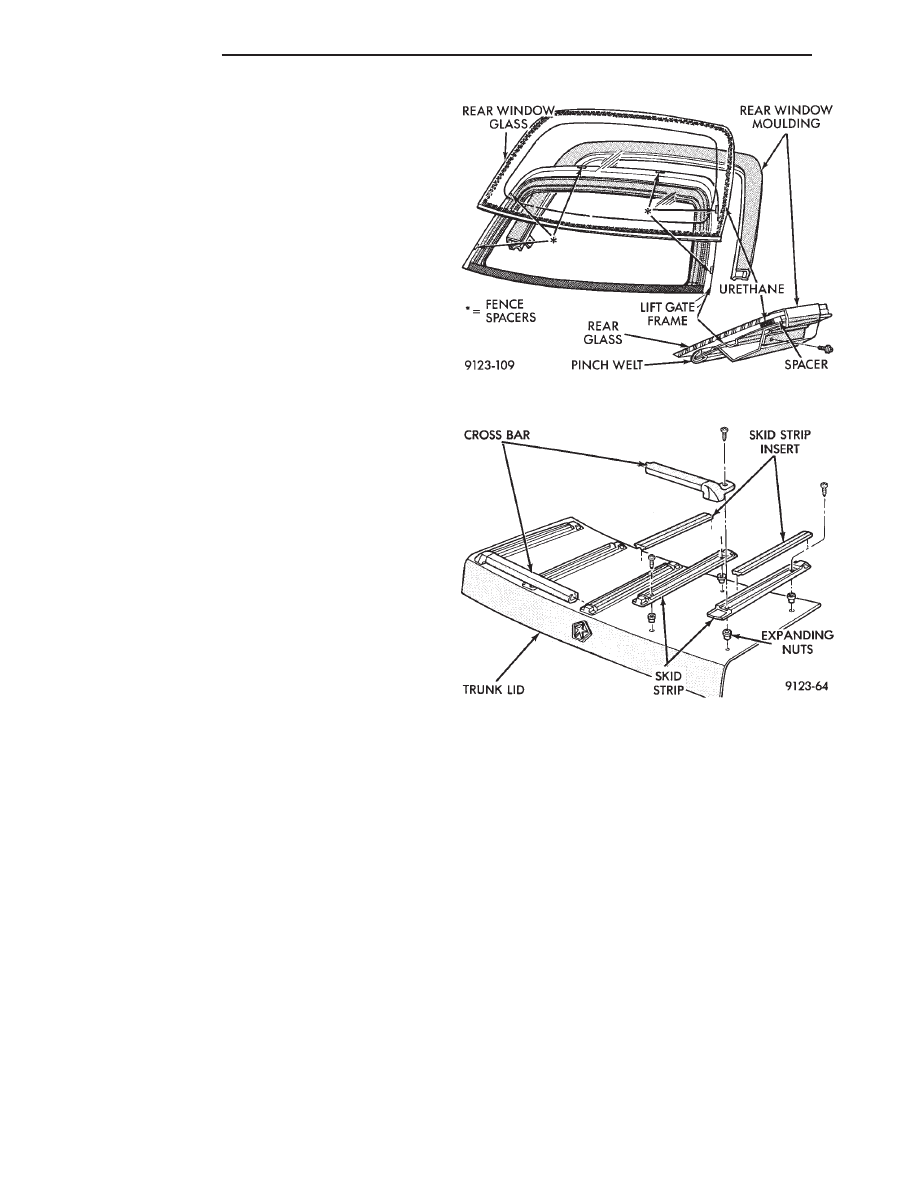

Fig. 43 Rear Window Glass

Fig. 44 Lift Gate Luggage Rack

23 - 116

AP-BODY

Ä

AP/27-VEHICLE CONVERTIBLE BODY COMPONENT SERVICE

INDEX

page

page

A-Pillar and Windshield Header Weatherstrip

. . . 117

Convertible Top Adjustments

. . . . . . . . . . . . . . . 131

Convertible Top Header

. . . . . . . . . . . . . . . . . . . 118

Convertible Top Latch Hooks

. . . . . . . . . . . . . . . 131

Door Glass Alignment

. . . . . . . . . . . . . . . . . . . . 131

Door Glass Rear Channel

. . . . . . . . . . . . . . . . . 127

Door Striker Guide

. . . . . . . . . . . . . . . . . . . . . . 128

Forward Roof Rail

. . . . . . . . . . . . . . . . . . . . . . . 121

Fourth Roof Bow and Slat

. . . . . . . . . . . . . . . . . 120

Fourth Roof Bow Slat

. . . . . . . . . . . . . . . . . . . . 132

Front Door Belt Moulding and Weatherstrip

. . . . 127

Front Door Glass

. . . . . . . . . . . . . . . . . . . . . . . . 125

Front Door Stationary Glass and Division

Channel

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

Front Door Stationary Glass Channel

Weatherstrip

. . . . . . . . . . . . . . . . . . . . . . . . . . 126

Front Door Striker Guide Socket

. . . . . . . . . . . . 127

Front Seat Belt Retractor

. . . . . . . . . . . . . . . . . . 128

General Information

. . . . . . . . . . . . . . . . . . . . . . 117

Quarter Glass and Roller Bracket

. . . . . . . . . . . 132

Quarter Panel Belt Moulding

. . . . . . . . . . . . . . . 129

Quarter Trim Panel

. . . . . . . . . . . . . . . . . . . . . . 128

Rear Roof Rail

. . . . . . . . . . . . . . . . . . . . . . . . . 121

Rear Seat Back

. . . . . . . . . . . . . . . . . . . . . . . . . 128

Rear Seat Belt Retractor

. . . . . . . . . . . . . . . . . . 129

Rear Tensioner Plate

. . . . . . . . . . . . . . . . . . . . . 132

Rear Window

. . . . . . . . . . . . . . . . . . . . . . . . . . 122

Roof Linkage

. . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Roof Rail Weatherstrip

. . . . . . . . . . . . . . . . . . . 118

Roof Rail Weatherstrip Retainer

. . . . . . . . . . . . . 131

Second Roof Bow and Linkage

. . . . . . . . . . . . . 119

Sling-Well

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Stationary Quarter Glass and Weatherstrip

. . . . 121

Third Roof Bow

. . . . . . . . . . . . . . . . . . . . . . . . . 120

Top Cover

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Top Frame

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Top Header Trim Cover

. . . . . . . . . . . . . . . . . . . 118

Top Latch

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Top Lift Assist Cylinder

. . . . . . . . . . . . . . . . . . . 122

Top Stack Down-Stop

. . . . . . . . . . . . . . . . . . . . 132

Top Stack Up-Stop

. . . . . . . . . . . . . . . . . . . . . . 132

Trunk Hinge Lid

. . . . . . . . . . . . . . . . . . . . . . . . 130

Trunk Lid

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Trunk Lid Applique

. . . . . . . . . . . . . . . . . . . . . . 130

Trunk Lid Lining

. . . . . . . . . . . . . . . . . . . . . . . . 129

Trunk Opening Weatherstrip

. . . . . . . . . . . . . . . 130

Windshield Header Lining

. . . . . . . . . . . . . . . . . 117

Windshield Header Moulding

. . . . . . . . . . . . . . . 117

GENERAL INFORMATION

This section will cover components that are unique

to the AP-vehicle convertible. All components that
are common to the AP-vehicle two door hardtop are
covered in the AP-Vehicle Body Components section.

WINDSHIELD HEADER MOULDING

REMOVAL (FIG. 1)

(1) Remove windshield header lining.
(2) Remove nuts holding moulding to windshield

header.

(3) Separate windshield header moulding from ve-

hicle.

INSTALLATION

Apply sealing putty around mounting studs on

back of moulding and reverse the removal operation.

WINDSHIELD HEADER LINING

REMOVAL (FIG. 1)

(1) Remove sun visors and inner sun visor hanger

clips.

(2) Remove upper A-pillar trim covers.
(3) Remove dome lamp.
(4) Separate header lining from vehicle.

INSTALLATION

Reverse the preceding operation.

A-PILLAR AND WINDSHIELD HEADER
WEATHERSTRIP

REMOVAL (FIG. 2)

(1) Remove upper and lower A-pillar trim covers.
(2) Remove header lining and moulding.
(3) Pull A-pillar door opening weatherstrip from

pinch flange.

(4) Pull drip rail weatherstrip from drip rail next

to windshield.

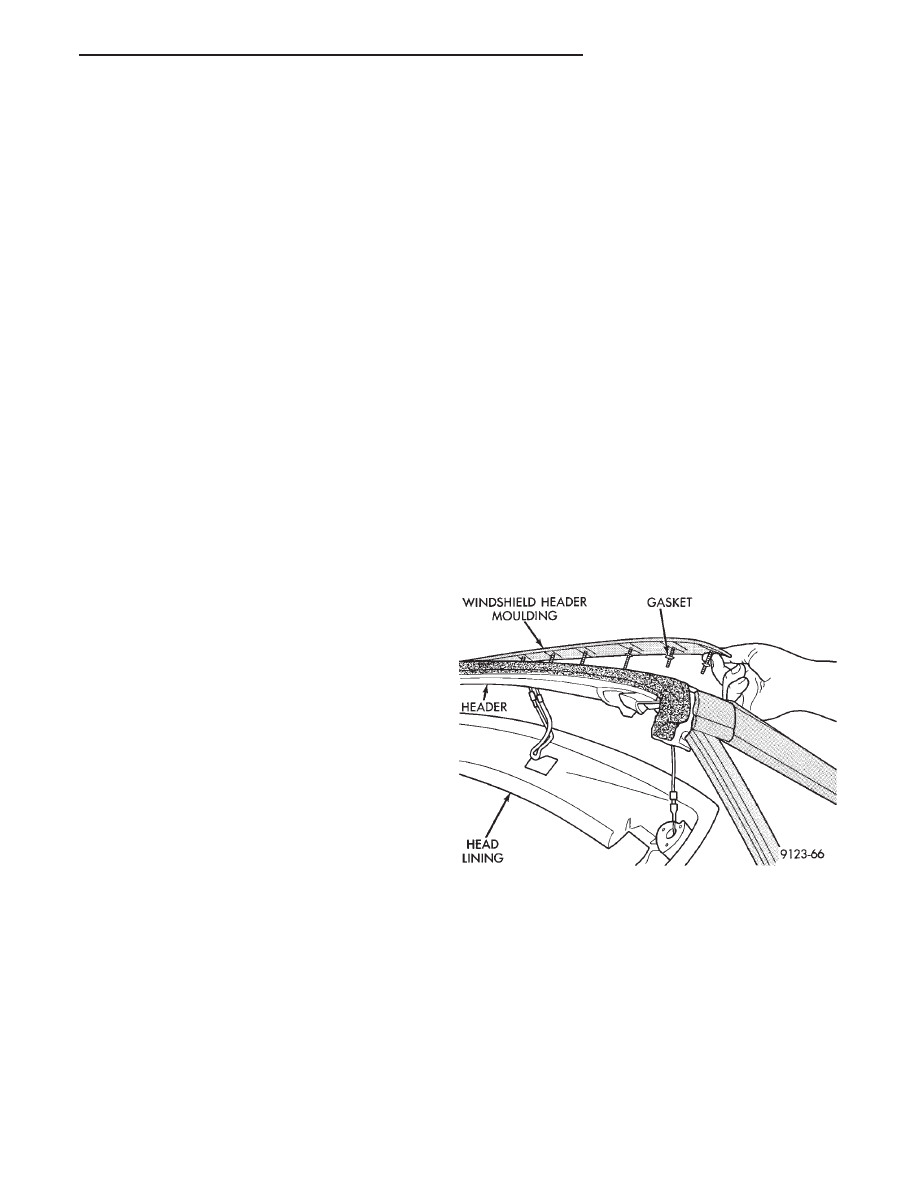

Fig. 1 Windshield Header Moulding

Ä

AP/27 CONVERTIBLE

23 - 117
