(7) After urethane has cured remove masking tape

and water test to verify repair. Verify rear window
defogger operation, refer to Group 8N, Rear Window
Defogger.

QUARTER GLASS MODULE

REMOVAL (FIG. 36)

(1) Remove quarter trim panel as necessary to

gain access to quarter glass module.

(2) Remove nuts holding quarter glass module to

quarter glass opening.

(3) Cut urethane bonding around perimeter of

quarter glass opening fence.

(4) Push quarter glass module from quarter glass

opening.

(5) Separate module from vehicle.

INSTALLATION

(1) Clean hardened urethane from quarter glass

opening fence and glass module, if module replace-
ment is not required.

(2) Prepare fence and module using method de-

scribed in the Windshield section of this group.

(3) Reverse the removal operation.

ROOF SEAM MOLDING

REMOVAL (FIG. 37)

(1) Remove upper quarter trim panel.
(2) Remove head lining as necessary to gain access

to inside roof panel.

(3) Remove seal nut holding seam molding to roof

panel.

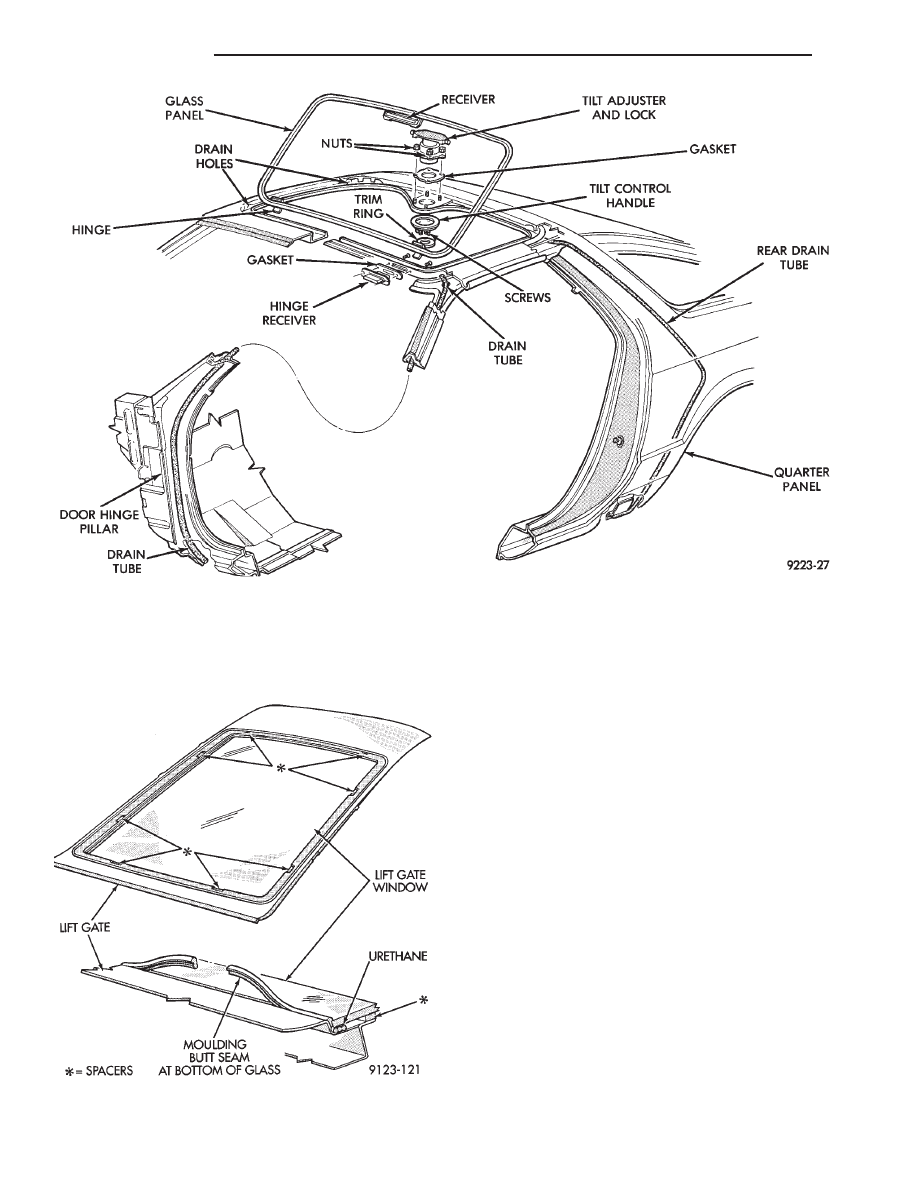

Fig. 34 Sunroof

Fig. 35 Lift Gate Window Glass

23 - 66

AG-BODY

Ä

(4) Separate molding from roof panel.

INSTALLATION

Reverse the preceding operation.

QUARTER PANEL SPOILER

REMOVAL (FIG. 38)

(1) Remove access cover from lift gate opening end

of quarter panel spoiler.

(2) Remove bolt holding spoiler to tail lamp closure

panel.

(3) Remove quarter trim panel.
(4) Remove nuts holding spoiler to quarter panel

from behind quarter panel above rear wheelhouse
(Fig. 38).

(5) Separate spoiler from vehicle.

INSTALLATION

Reverse the preceding operation.

LIFT GATE SPOILER

REMOVAL (FIG. 39)

(1) Raise lift gate to the up position.
(2) Remove nuts holding spoiler to outboard pinch

flanges of lift gate.

(3) Separate spoiler from lift gate.

INSTALLATION

Reverse the preceding operation.

LIFT GATE PROP CYLINDER

REMOVAL (FIG. 40)

(1) raise lift gate to the full open position.
(2) Support lift gate on a suitable lifting device.
(3) Remove bolt holding bottom of lift gate prop

cylinder to c-pillar.

(4) Remove bolt holding top of lift gate prop cylin-

der to lift gate.

(5) Separate prop cylinder from vehicle.

INSTALLATION

Reverse the preceding operation.

LIFT GATE

REMOVAL (FIG. 41)

(1) Raise lift gate to the full open position.
(2) Remove rear roof header molding.

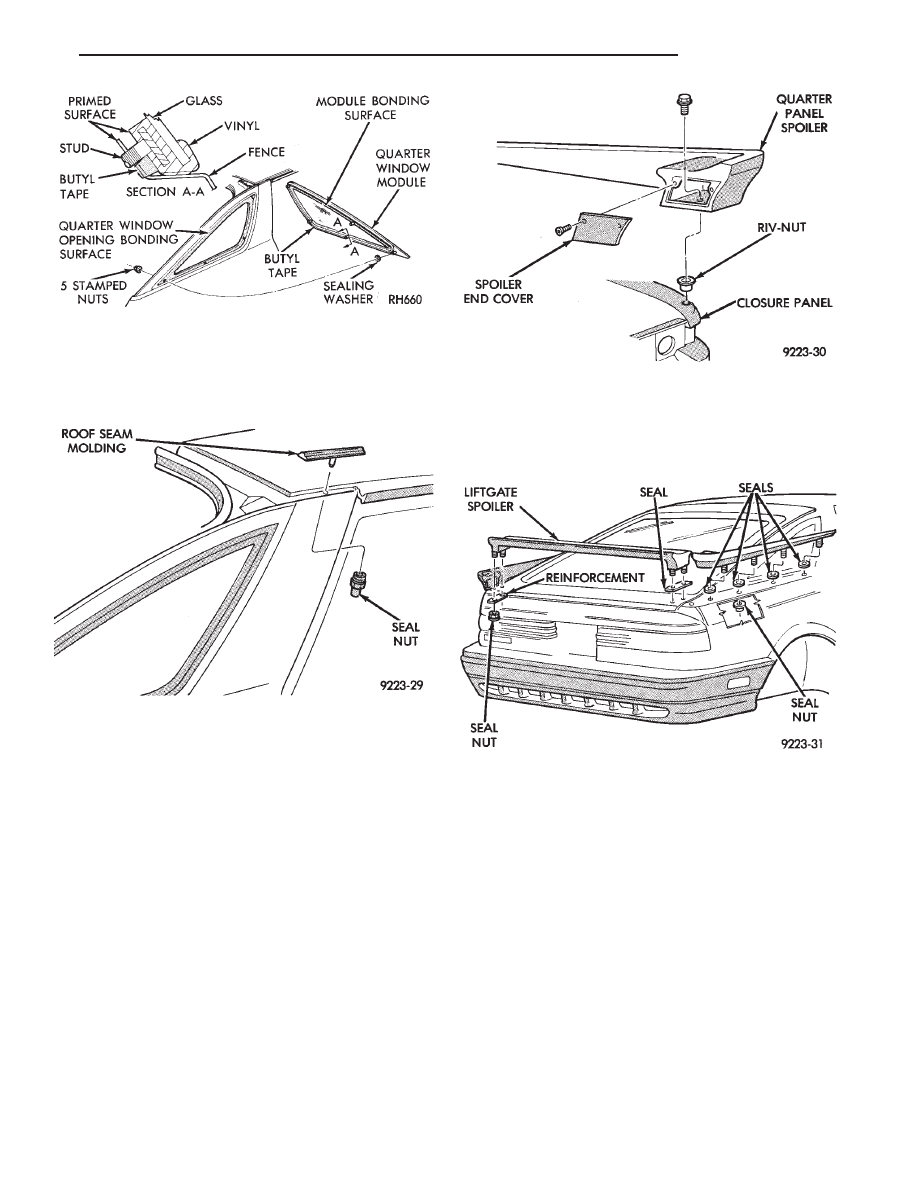

Fig. 36 Quarter Glass Module

Fig. 37 Roof Seam Molding

Fig. 38 Quarter Panel Spoiler

Fig. 39 Lift Gate Spoiler

Ä

AG-BODY

23 - 67

(3) Disconnect lift gate wire connectors and rear

window washer hose, if equipped.

(4) Remove upper lift gate trim molding.
(5) Support lift gate on a suitable lifting device.
(6) Disconnect top of prop cylinders from lift gate.
(7) Mark lift gate hinge locations to assist instal-

lation an alignment of lift gate.

(8) With assistance of a helper, remove bolts hold-

ing lift gate to hinge.

(9) Separate lift gate from vehicle.

INSTALLATION

Reverse the preceding operation.

LIFT GATE LATCH AND STRIKER

LIFT GATE LATCH REMOVAL (FIG. 42)

(1) Raise lift gate to the full open position.
(2) Remove luggage compartment tail trim panel.
(3) Disconnect lock linkage rod from lift gate latch

arm.

(4) Remove nuts holding lift gate latch to tail

panel.

(5) Separate latch from tail panel and disconnect

lift gate remote release cable.

LIFT GATE LATCH INSTALLATION

LIFT GATE STRIKER REMOVAL (FIG. 42)

(1) Raise lift gate to the full open position.
(2) Remove lower lift gate trim panel.
(3) Mark lift gate striker location to assist instal-

lation.

(4) Remove bolts holding lift gate striker to lift

gate.

(5) Separate striker from lift gate.

LIFT GATE STRIKER INSTALLATION

Reverse the preceding operation.

LIFT GATE LOCK CYLINDER

REMOVAL (FIG. 43)

(1) Raise lift gate to the full open position.
(2) Remove luggage compartment tail trim panel.
(3) Disconnect linkage return spring (Fig. 42).
(4) Disconnect linkage rod from lift gate lock arm.
(5) Remove bolts holding lift gate lock to tail

panel.

(6) Separate lock from tail panel.

INSTALLATION

Reverse the preceding operation.

FUEL FILL DOOR

REMOVAL (FIG. 44)

(1) Remove right lower quarter trim panel.
(2) Open fuel fill door.
(3) Remove nuts holding fuel fill door to quarter

panel from in luggage compartment.

(4) Separate fuel fill door from vehicle.

INSTALLATION

Reverse the preceding operation

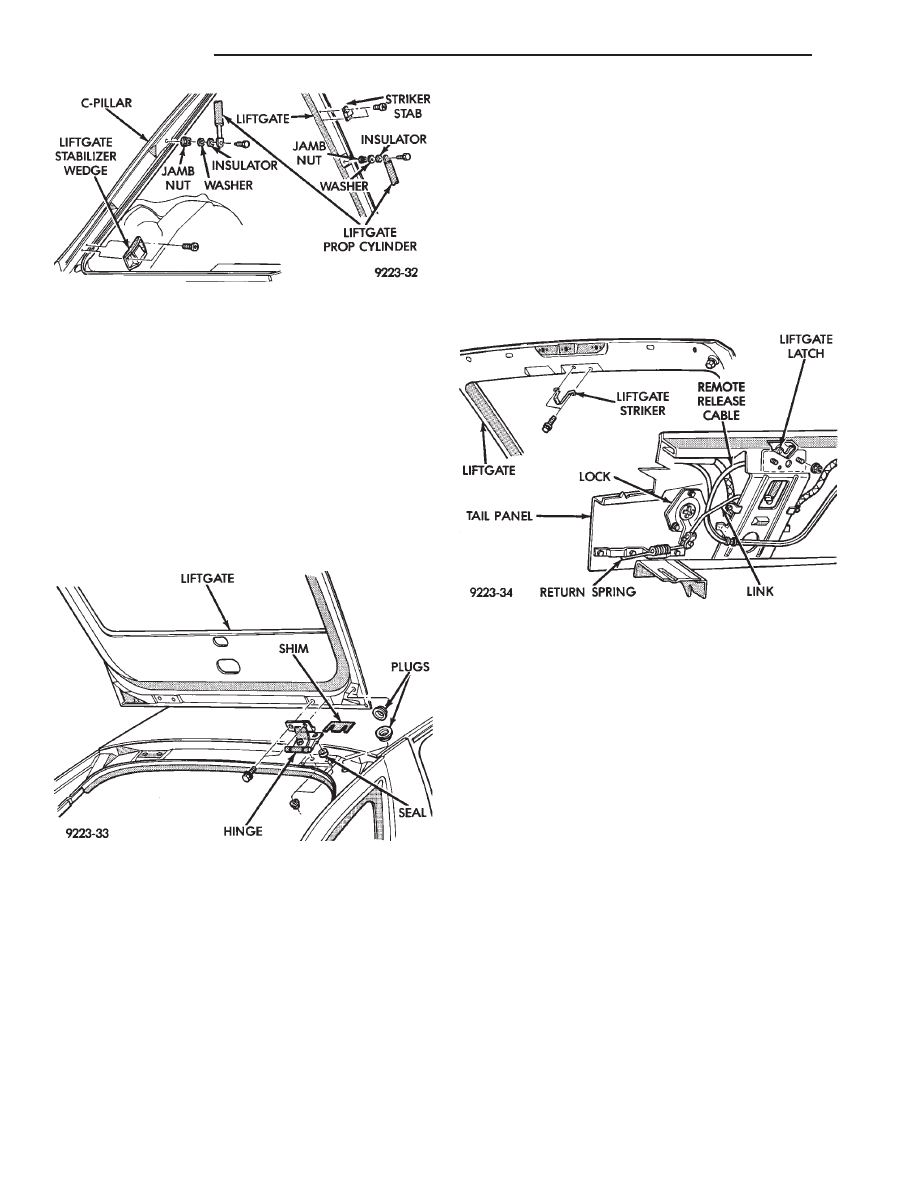

Fig. 40 Lift Gate Prop Cylinder

Fig. 41 Lift Gate

Fig. 42 Lift Gate Latch and Striker

23 - 68

AG-BODY

Ä

LIFT GATE AND FUEL FILL DOOR RELEASE
CABLES

LIFT GATE AND FUEL FILL DOOR CABLES
REMOVAL (FIG. 45)

(1) Remove interior trim as necessary to gain ac-

cess to release cables.

(2) Remove left front door opening scuff plate.
(3) Remove screw holding trim cover to release ca-

ble handle and separate cover from handle.

(4) Remove screw holding release handle to door

sill.

(5) Pry open retainer tab holding cable core end in

handle pivot. Pry cable case end from handle.

(6) On fuel fill door cable, remove nut holding ca-

ble latch to fuel fill opening.

(7) On lift gate latch, remove lift gate latch cover

and disconnect cable end from latch. Route cable
back through trunk lid.

LIFT GATE AND FUEL FILL DOOR CABLES
INSTALLATION

Reverse the preceding operation.

TAIL LAMP CLOSURE PANEL

REMOVAL

(1) Remove lift gate opening scuff plate.
(2) Remove lift gate opening sill cover.
(3) Remove luggage compartment tail panel trim.
(4) Remove lower quarter trim panels.

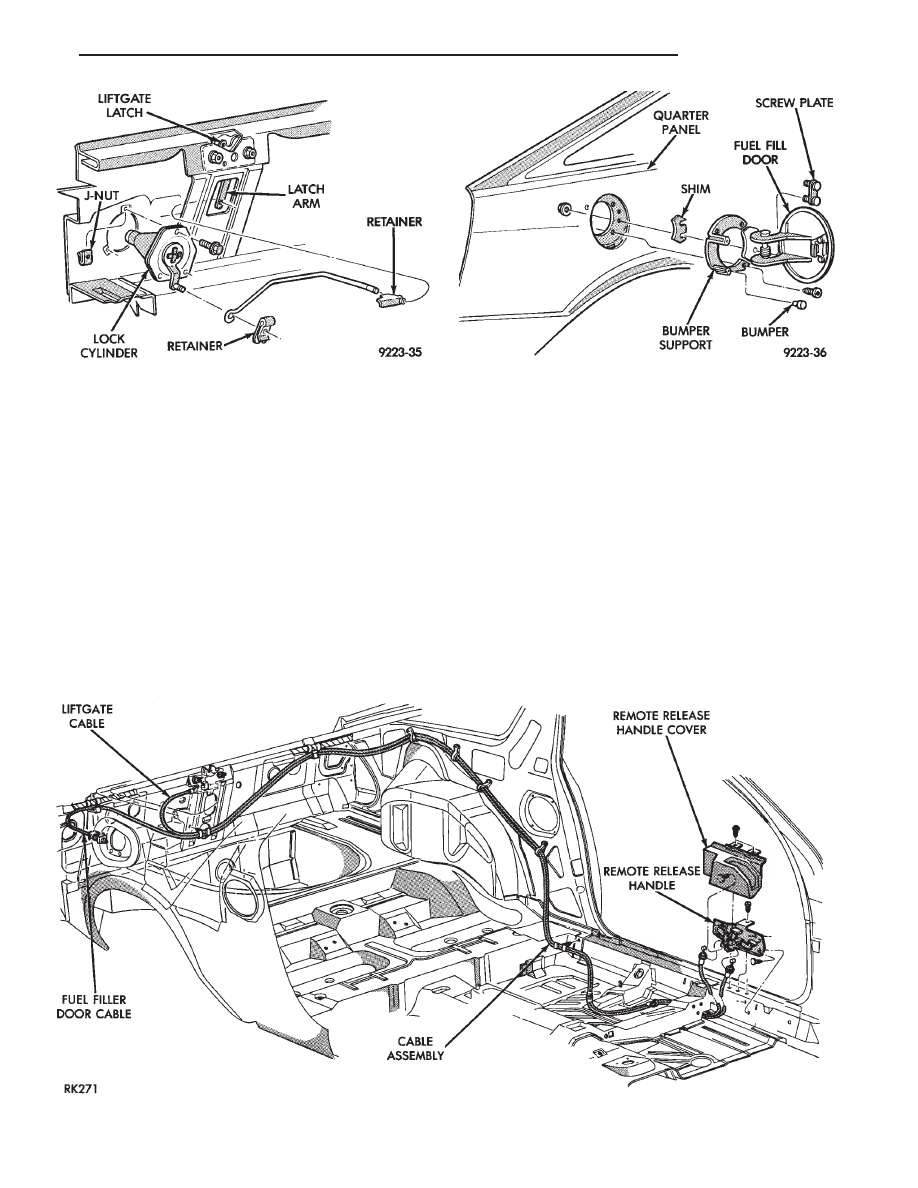

Fig. 45 Lift Gate and Fuel Fill Door Release Cables

Fig. 43 Lift Gate Lock Cylinder

Fig. 44 Fuel Fill Door
