Remove or install both governor valves and

governor body.

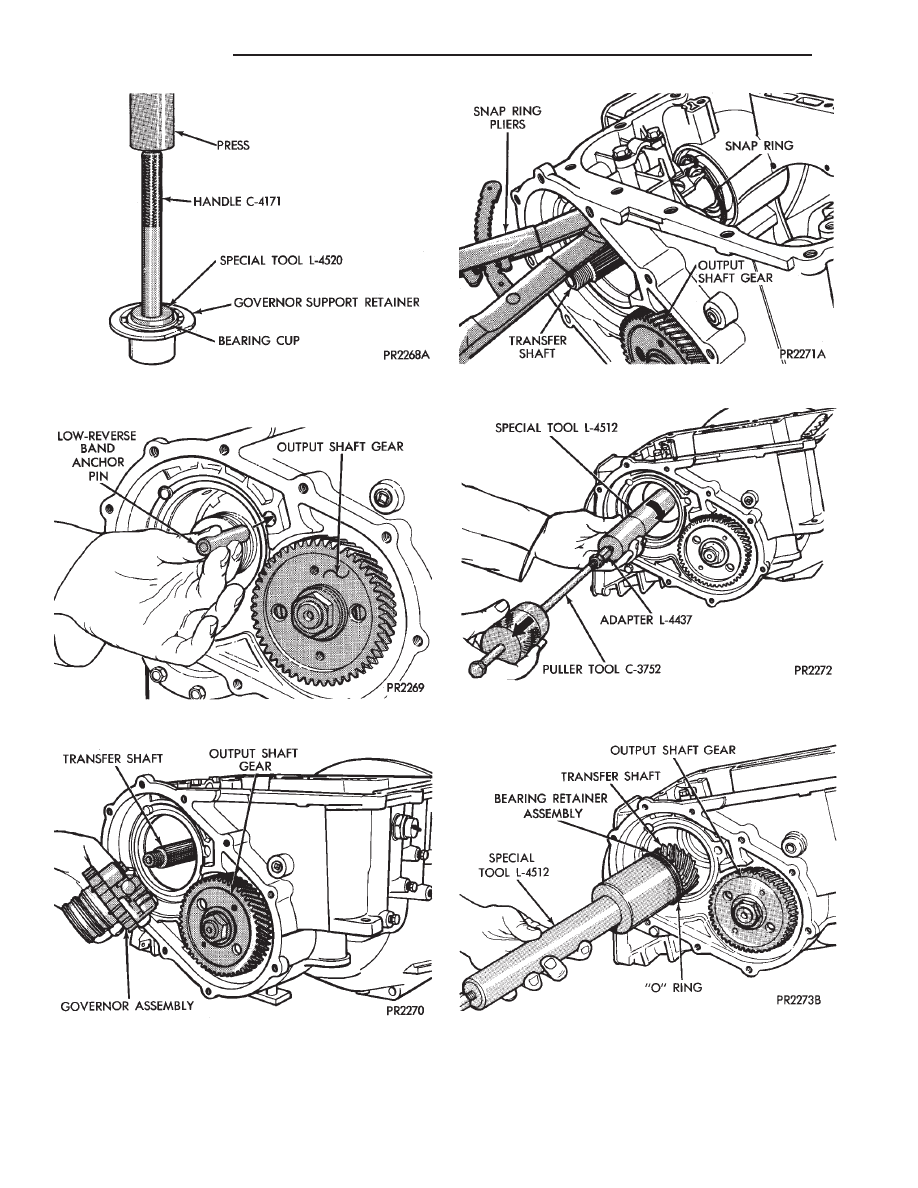

Fig. 18 Transfer Shaft Bearing Snap Ring

Fig. 19 Remove Transfer Shaft and Bearing Retainer

Assembly

Fig. 20 Remove or Install Transfer Shaft and

Bearing Retainer Assembly Using Tool L-4512

Fig. 15 Install Governor Support Retainer Bearing

Cup

Fig. 16 Low-Reverse Band Anchor Pin

Fig. 17 Governor Assembly

21 - 70

TRANSAXLE

Ä

To install transfer shaft, reverse the above proce-

dure.

DETERMINING SHIM THICKNESS

Shim thickness need only be determined if any of

the following parts are replaced:
• Transaxle case

• Transfer shaft

• Transfer shaft gear

• Transfer shaft bearings

• Governor support retainer

• Transfer shaft bearing retainer

• Retainer snap ring

• Governor support

Refer to Bearing Adjustment Procedure in rear

of this section to determine proper shim thickness for
correct end play.

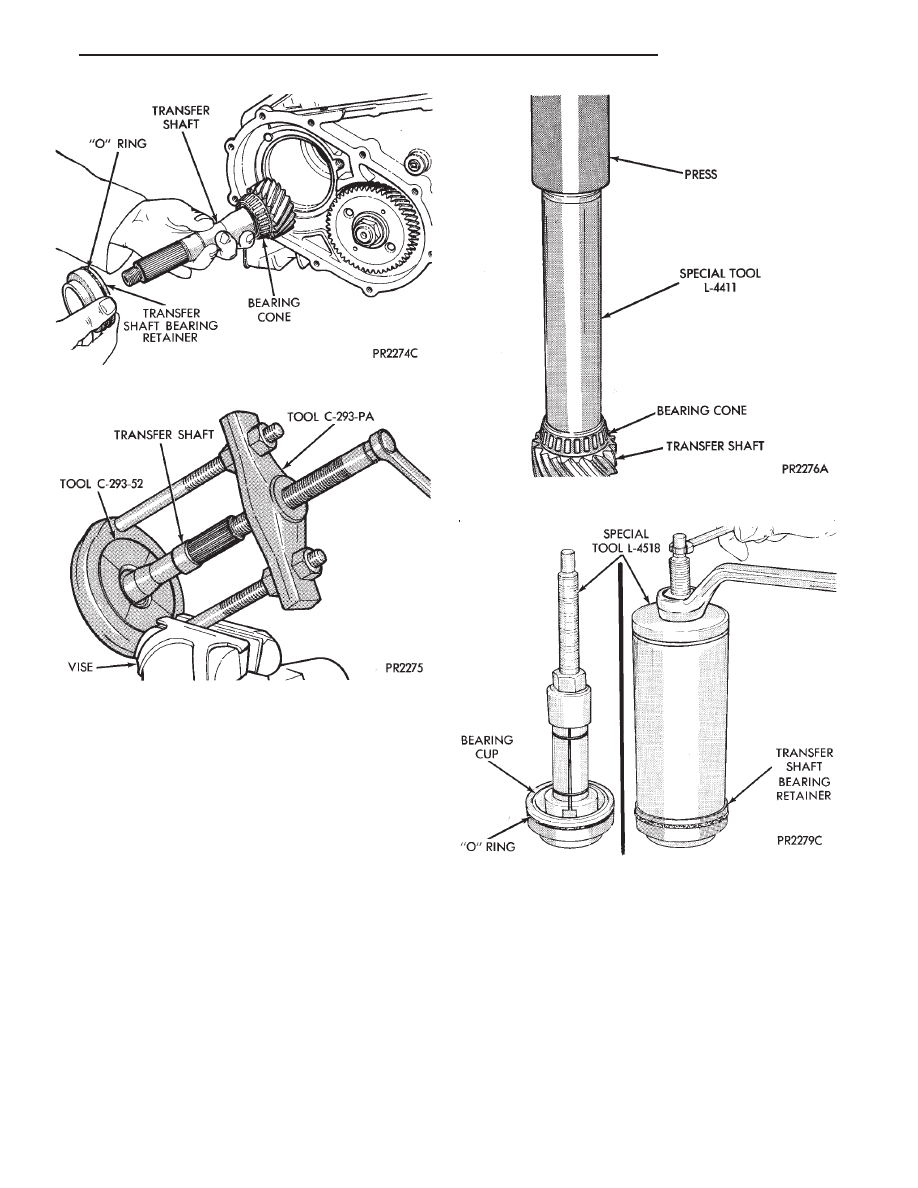

Fig. 23 Install Transfer Shaft Bearing Cone

Fig. 24 Remove Transfer Shaft Bearing Cup

Fig. 21 Transfer Shaft and Bearing Retainer

Fig. 22 Remove Transfer Shaft Bearing Cone

Ä

TRANSAXLE

21 - 71

PARKING PAWL

To install, reverse the above procedure.

Fig. 25 Install Transfer Shaft Bearing Cup

Fig. 26 Tighten Transfer Shaft Gear Retaining Nut to

271 N

I

m (200 ft. lbs.)

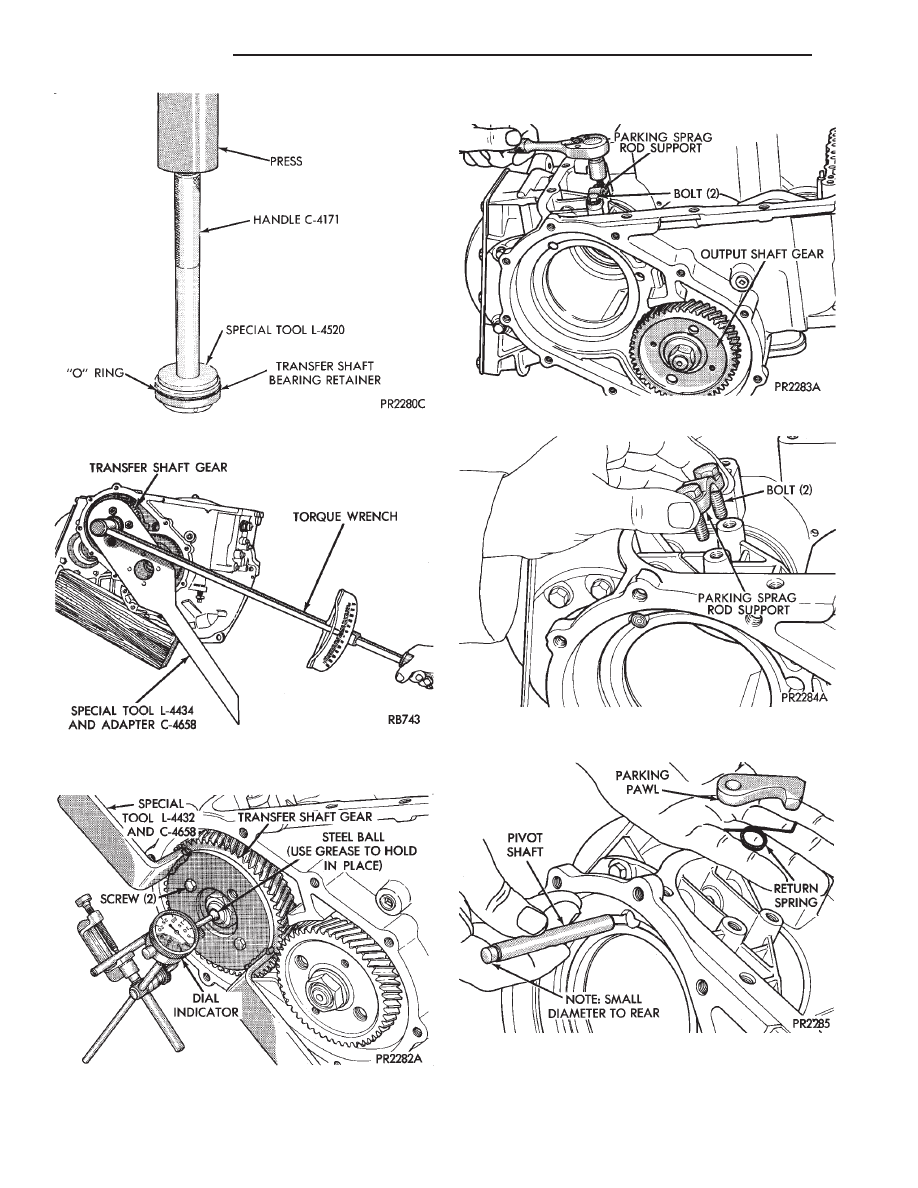

Fig. 27 Checking Transfer Shaft End Play

Fig. 28 Parking Sprag Rod Support Bolts

Fig. 29 Support and Bolts

Fig. 30 Parking Pawl, Return Spring, and Pivot Shaft

21 - 72

TRANSAXLE

Ä

OUTPUT SHAFT REPAIR

Transfer shaft should be removed for repair of

out put shaft. Planetary gear sets must be re-
moved to accurately check output shaft bearing
turning torque.

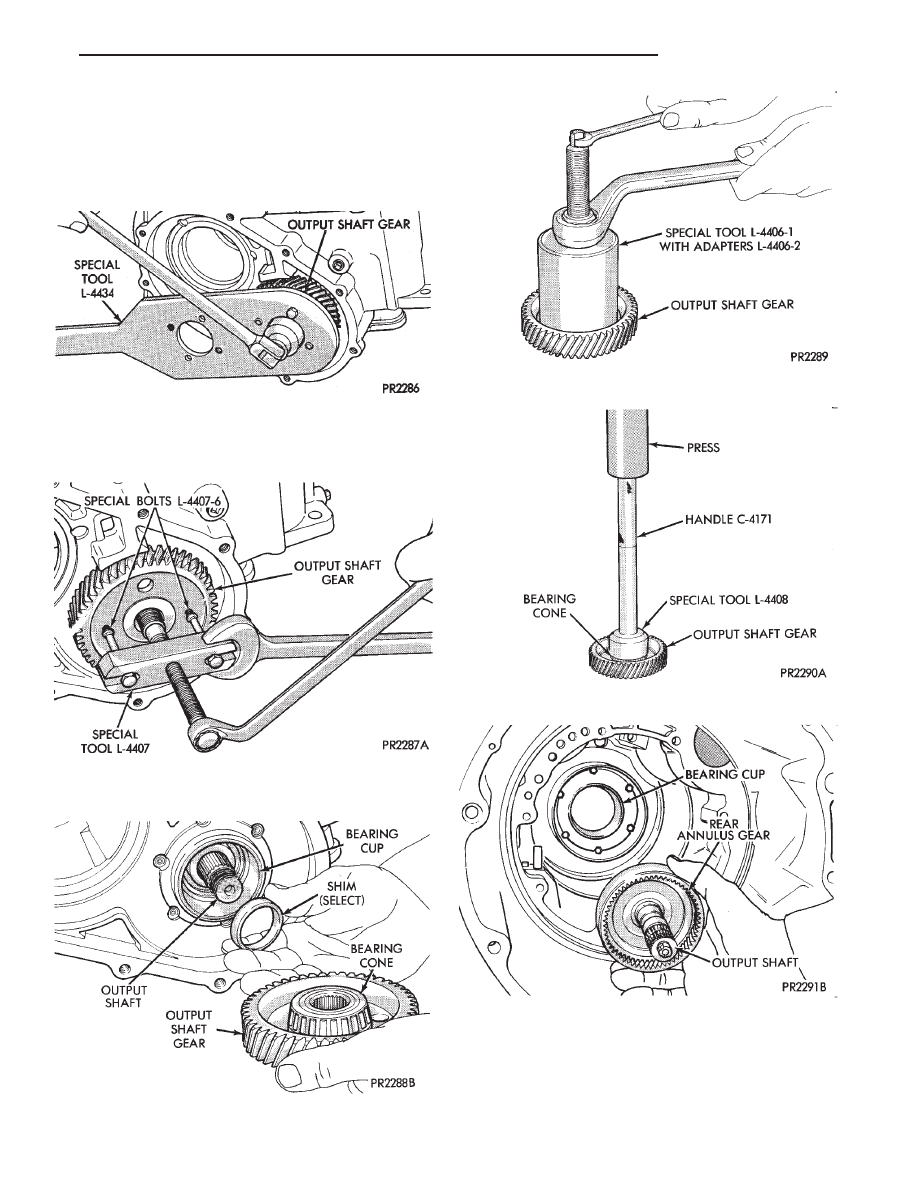

Fig. 1 Remove Output Shaft Retaining Nut and

Washer

Fig. 2 Remove Output Shaft Gear

Fig. 3 Output Shaft Gear and Select Shim

Fig. 4 Remove Output Shaft Gear Bearing Cone

Fig. 5 Install Output Shaft Gear Bearing Cone

Fig. 6 Remove Output Shaft and Rear Annulus Gear

Assembly

Ä

TRANSAXLE
