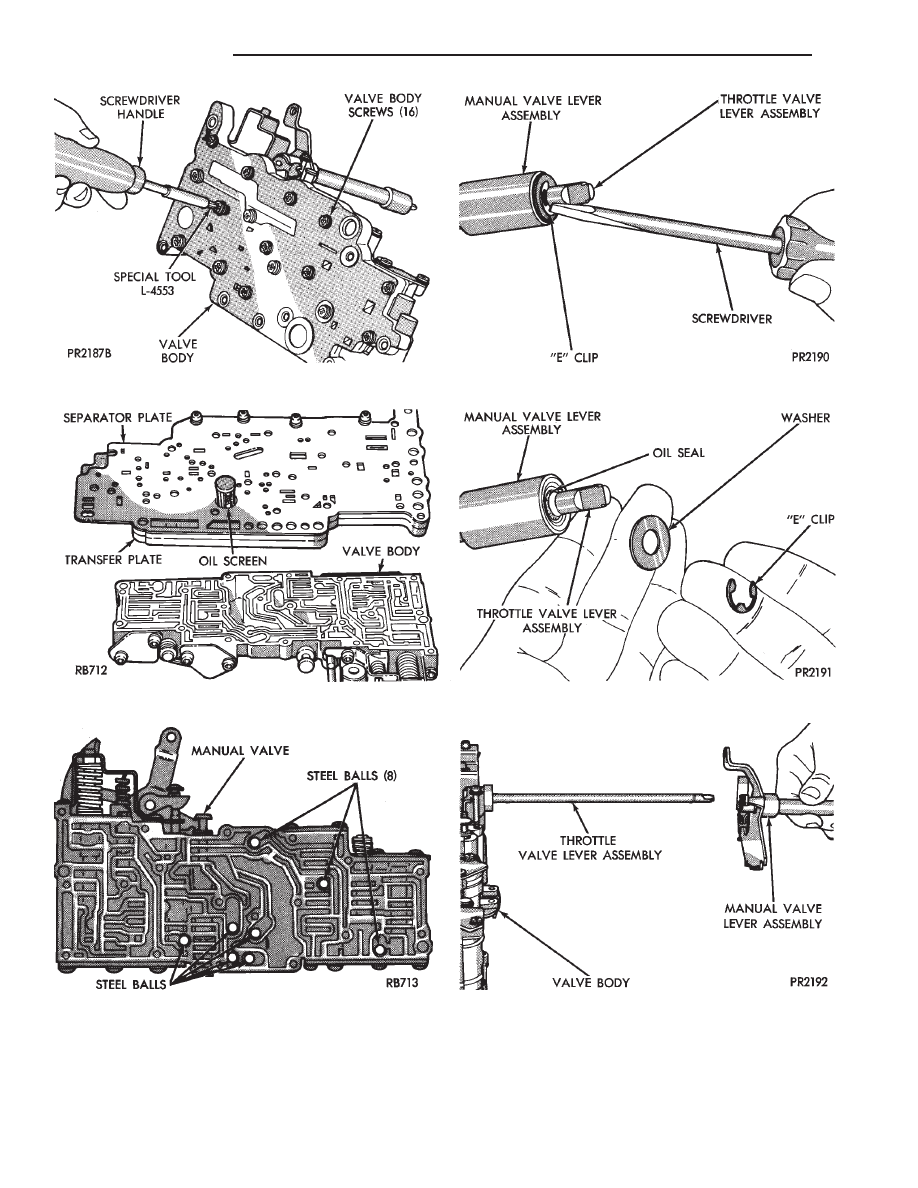

Fig. 3 Remove or Install Valve Body Screws

Fig. 4 Transfer Plate and Separator Plate

Fig. 5 Steel Ball Locations

Fig. 6 Remove or Install Throttle Shaft E-Clip

Fig. 7 Throttle Shaft E-Clip, Washer, and Seal

Fig. 8 Manual Valve Lever Assembly

21 - 58

TRANSAXLE

Ä

Fig. 9 Throttle Valve Lever Assembly

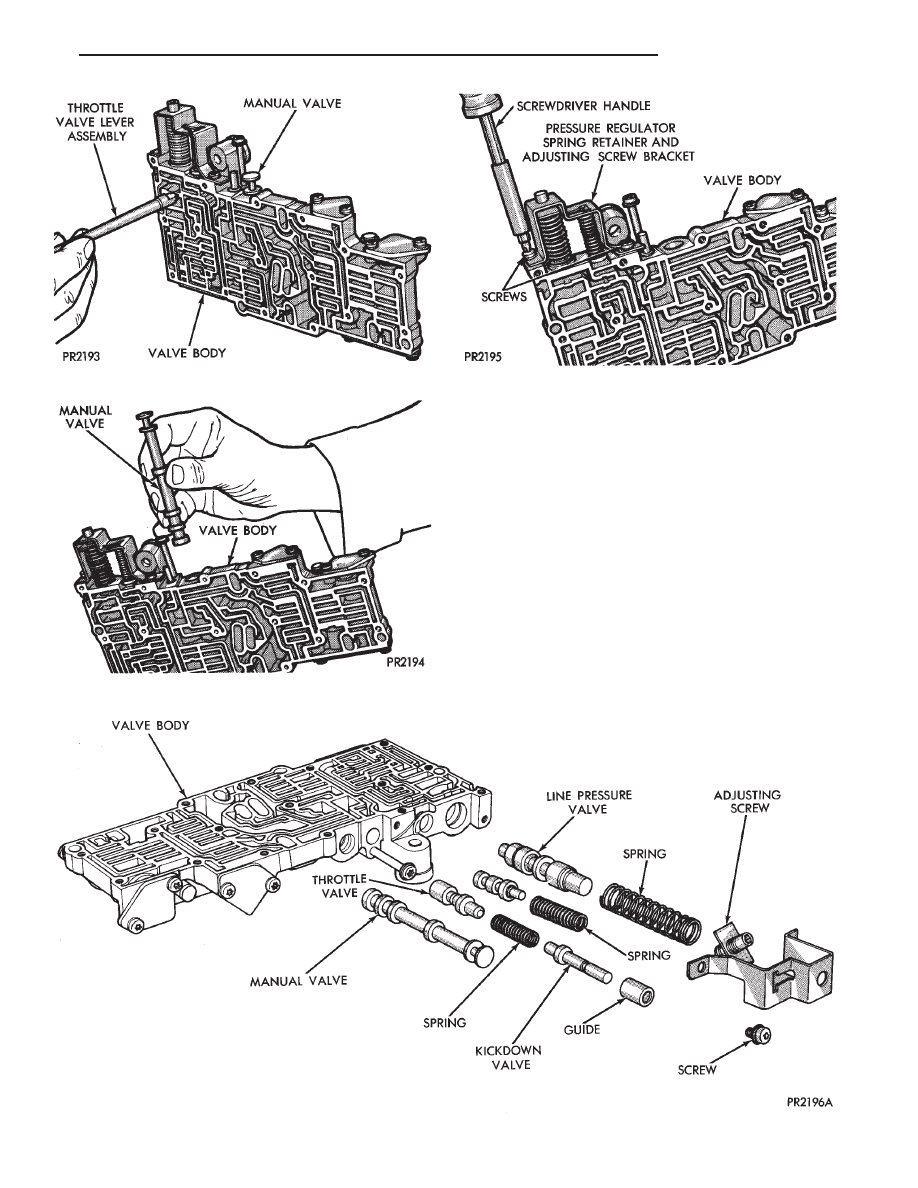

Fig. 10 Manual Valve

Fig. 11 Pressure Regulator and Adjusting Screw

Bracket

Fig. 12 Pressure Regulators and Manual Controls

Ä

TRANSAXLE

21 - 59

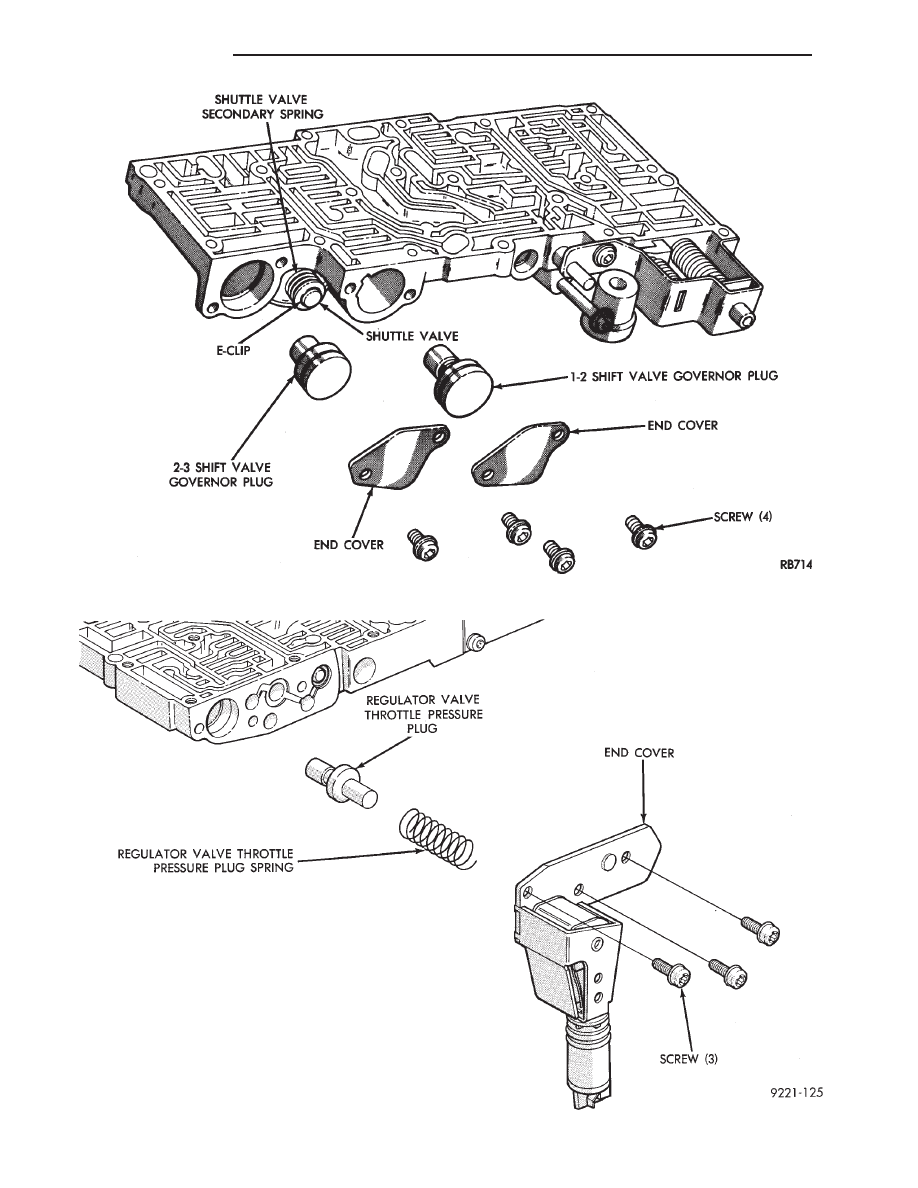

Fig. 13 Governor Plugs

Fig. 14 Pressure Regulator Valve Plugs

21 - 60

TRANSAXLE

Ä

PUMP OIL SEAL-REPLACEMENT

The pump oil seal can be replaced without remov-

ing the pump and reaction shaft support assembly
from the transaxle case.

(1) Screw seal remover Tool C-3981 into seal (Fig.

1), then tighten screw portion of tool to withdraw the
seal.

(2) To install a new seal, place seal in opening of

the pump housing (lip side facing inward). Using
Tool C-4193 and Handle Tool C-4, drive new seal

into housing until tool bottoms (Fig. 2).

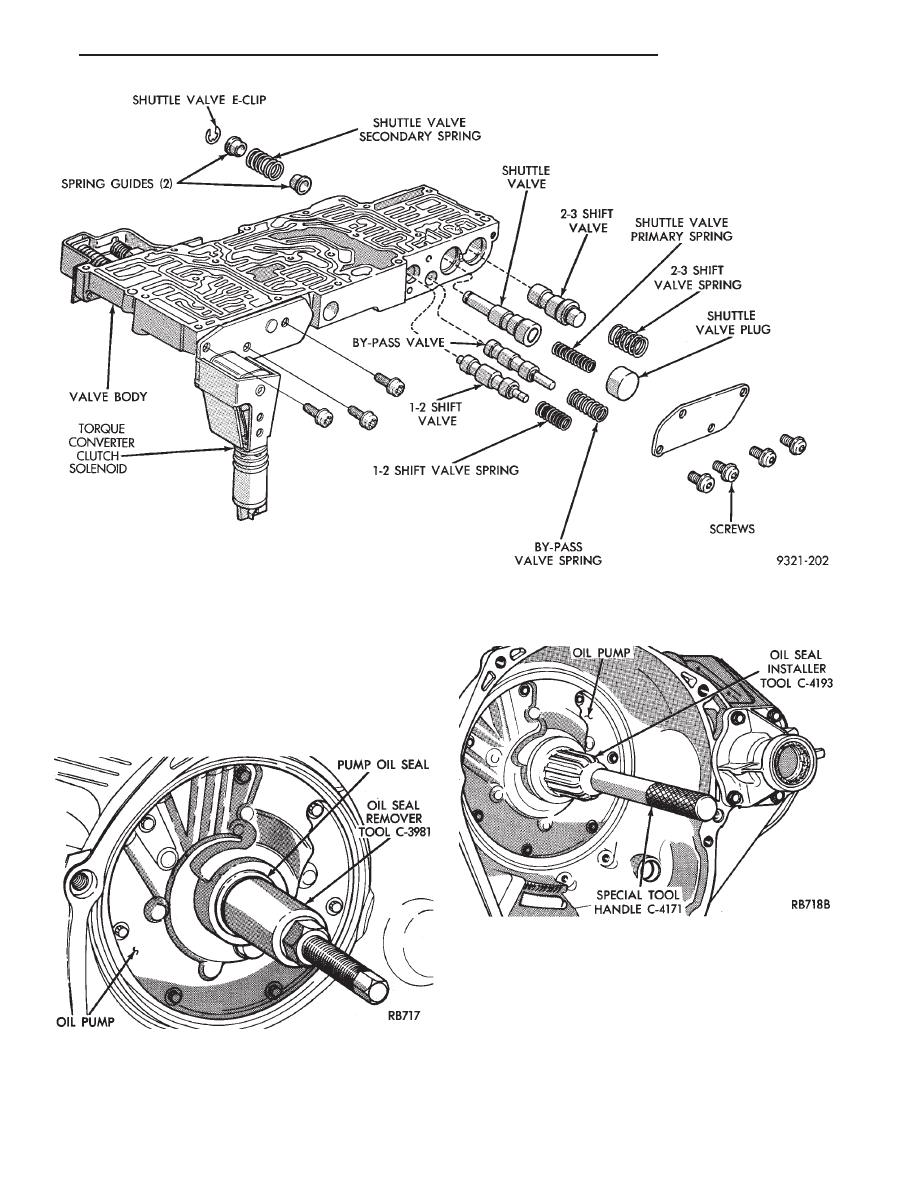

Fig. 15 Shift Valves and Shuttle Valve

Fig. 16 Remove Pump Oil Seal

Fig. 17 Install Pump Oil Seal
