A/C clutch relay. To compensate for increased engine
load, the PCM also adjusts idle speed to a scheduled
RPM.

BATTERY VOLTAGE—PCM INPUT

The powertrain control module (PCM) monitors the

battery voltage input to determine fuel injector pulse
width and generator field control. If battery voltage
is low, the PCM increases injector pulse width to
compensate.

BRAKE SWITCH—PCM INPUT

When the brake switch activates, the powertrain

control module (PCM) receives an input indicating
that the brakes are being applied. After receiving the
input, the PCM vents the speed control servo. Vent-
ing the servo turns the speed control system off.

ENGINE COOLANT TEMPERATURE SENSOR—PCM
INPUT

The coolant temperature sensor is installed behind

the thermostat housing and ignition coil in the ther-
mostat housing (hot box). The PCM supplies 5 volts
to the coolant temperature sensor. The sensor pro-
vides an input voltage to the PCM (Fig. 3). As cool-
ant temperature varies, the coolant temperature
sensor resistance changes resulting in a different in-
put voltage to the PCM.

The PCM demands slightly richer air-fuel mixtures

and higher idle speeds until the engine reaches nor-
mal operating temperature.

This sensor is also used for cooling fan control.

CAMSHAFT POSITION SENSOR—PCM INPUT

The camshaft position sensor (distributor pick-up)

supplies engine speed and the injector sync signal to
the powertrain control module (PCM). The sensor is
a Hall Effect device (Fig. 4).

A shutter (sometimes referred to as an interrupter)

is attached to the distributor shaft. The shutter con-
tains four blades, one per engine cylinder. A switch

plate is mounted to the distributor housing above the
shutter. The switch plate contains the camshaft posi-
tion sensor (distributor pick-up) through which the
shutter blades rotate. As the shutter blades pass
through the pick-up, they interrupt the magnetic
field. The Hall effect device in the pick-up senses the
change in the magnetic field and switches on and off
(which creates pulses), generating the input signal to
the PCM. The PCM calculates engine speed through
the number of pulses generated.

One of the shutter blades has a window cut into it.

The window tells the PCM which injector to energize.

MANIFOLD ABSOLUTE PRESSURE (MAP)
SENSOR—PCM INPUT

The powertrain control module (PCM) supplies 5

volts to the MAP sensor. The MAP sensor converts
intake manifold pressure into voltage. The PCM
monitors the MAP sensor output voltage. As vacuum
increases, MAP sensor voltage decreases proportion-
ately. Also, as vacuum decreases, MAP sensor volt-
age increases proportionately.

During cranking, before the engine starts running,

the PCM determines atmospheric air pressure from
the MAP sensor voltage. While the engine operates,
the PCM determines intake manifold pressure from
the MAP sensor voltage. Based on MAP sensor volt-
age and inputs from other sensors, the PCM adjusts
spark advance and the air/fuel mixture.

The MAP sensor mounts on the dash panel inside

the engine compartment (Fig. 5). A vacuum hose con-
nects the sensor to the throttle body.

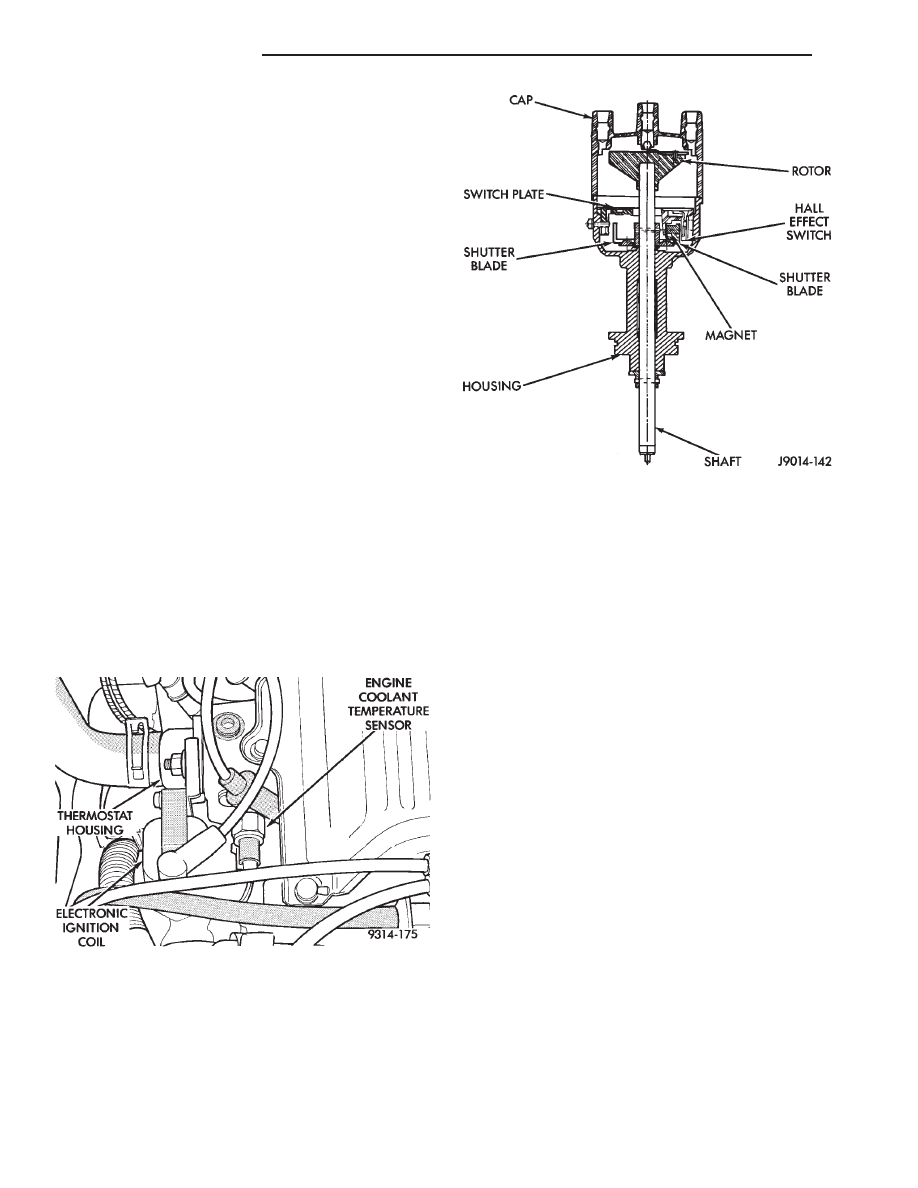

Fig. 3 Coolant Temperature Sensor

Fig. 4 Camshaft Position Sensor (Distributor

Pick-Up)

14 - 58

FUEL SYSTEMS

Ä

METHANOL CONCENTRATION SENSOR—PCM
INPUT

The methanol concentration sensor contains a mi-

croprocessor that determines the percentage of gaso-
line and methanol in the fuel system. From the
methanol concentration sensor input, the powertrain
control module (PCM) determines the amount of
methanol in the fuel. The vehicle can operate on a
mixtures up to 85 percent methanol, 15 percent gas-
oline.

The PCM supplies 8 volts to the methanol concen-

tration sensor. The methanol concentration sensor
output voltages varies with the percent of methanol
in the fuel system. The sensor output voltage (input
for PCM) ranges from 0.5 volts for pure gasoline to
4.50 volts for 85 percent methanol. For two seconds
at key ON when the operator starts the vehicle, the
sensor calibrates the PCM. During the calibration
period the sensor sends 4.45 volts to the PCM as a
correction factor.

The methanol concentration sensor has a built-in

shutdown capability. If the sensor shuts down, the
PCM defaults to the previous learned value (output
voltage based on methanol percentage of fuel).

The methanol concentration sensor attaches to a

bracket at the rear of the fuel tank, next to the fuel
filler tube (Fig. 6).

HEATED OXYGEN SENSOR (O

2

SENSOR)—PCM

INPUT

The heated oxygen sensor is located in the exhaust

manifold. The sensor provides an input voltage to the
PCM (Fig. 7). The input tells the PCM the oxygen
content of the exhaust gas. The PCM uses this infor-
mation to fine tune the air-fuel ratio by adjusting in-
jector pulse width.

Flexible fuel vehicles operate on mixtures of fuel

that contain up to 85 percent methanol and 15 per-
cent unleaded gasoline. Different percentages of
methanol in the fuel require different air/fuel ratios.

The methanol concentration sensor inputs tells the
PCM what percentage of methanol is in the fuel. The
PCM calculates the ideal air/fuel ratio from the
methanol concentration sensor input. The heated ox-
ygen sensor input tells the PCM if it has reached the
desired air/fuel ratio.

The O

2

sensor produces voltages from 0 to 1 volt,

depending upon the oxygen content of the exhaust
gas in the exhaust manifold. When a large amount of
oxygen is present (caused by a lean air-fuel mixture),
the sensor produces a low voltage. When there is a
lesser amount present (rich air-fuel mixture) it pro-
duces a higher voltage. By monitoring the oxygen
content and converting it to electrical voltage, the
sensor acts as a rich-lean switch.

The oxygen sensor is equipped with a heating ele-

ment that keeps the sensor at proper operating tem-
perature during all operating modes. Maintaining
correct sensor temperature at all times allows the
system to enter into closed loop operation sooner.
Also, it allows the system to remain in closed loop
operation during periods of extended idle.

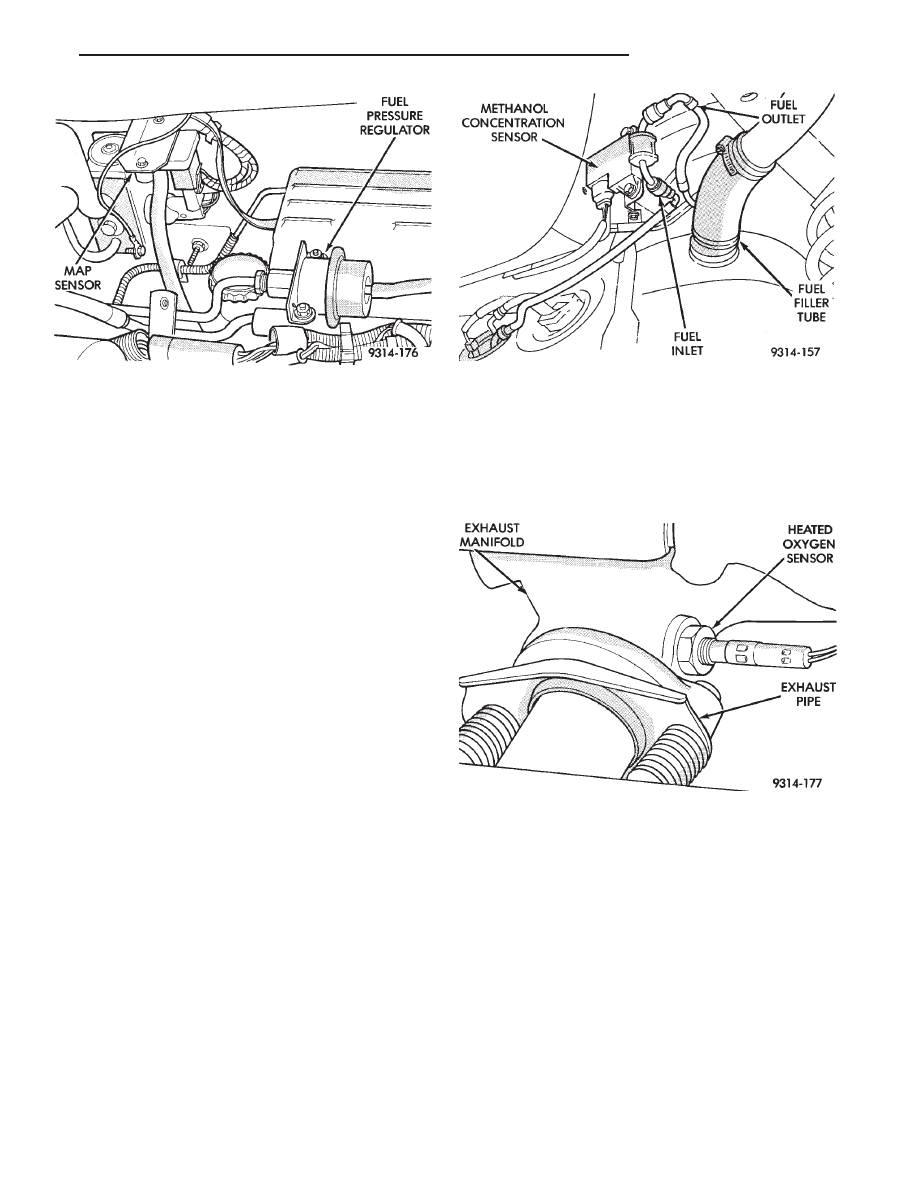

Fig. 5 Manifold Absolute Pressure (MAP) Sensor

Fig. 6 Methanol Concentration Sensor

Fig. 7 Heated Oxygen Sensor

Ä

FUEL SYSTEMS

14 - 59

In Closed Loop operation the PCM monitors the O

2

sensor input (along with other inputs) and adjusts
the injector pulse width accordingly. During Open
Loop operation the PCM ignores the O

2

sensor input.

In Open Loop, the PCM adjusts injector pulse width
based on a preprogrammed (fixed) oxygen sensor in-
put value and other inputs.

SPEED CONTROL—PCM INPUT

The speed control system provides four separate

voltages (inputs) to the PCM. The voltages corre-
spond to the On/Off, Set, and Resume.

The speed control ON voltage informs the PCM

that the speed control system has been activated.
The speed control SET voltage informs the PCM that
a fixed vehicle speed has been selected. The speed
control RESUME voltage indicates the previous fixed
speed is requested. The speed control OFF voltage
tells the PCM that the speed control system has de-
activated. Refer to Group 8H for further speed con-
trol information.

TRANSAXLE PARK/NEUTRAL SWITCH—PCM
INPUT

The park/neutral switch is located on the auto-

matic transaxle housing (Fig. 8). Manual transaxles
do not use park/neutral switches. The switch pro-
vides an input to the PCM. The input indicates if the
automatic transaxle is in Park, Neutral, or a drive
gear selection. The input is used to determine idle
speed (varying with gear selection), fuel injector
pulse width, and ignition timing advance. The park
neutral switch is sometimes referred to as the neu-
tral safety switch.

THROTTLE POSITION SENSOR (TPS)—PCM INPUT

The Throttle Position Sensor (TPS) is mounted on

the throttle body and connected to the throttle blade
shaft (Fig. 9). The TPS is a variable resistor. The
sensor provides the PCM with an input signal (volt-
age) representing throttle blade position. As the po-
sition of the throttle blade changes, the resistance of
the TPS changes.

The PCM supplies approximately 5 volts to the

TPS. The TPS output voltage (input signal to the

PCM) represents the throttle blade position. The
PCM receives an input signal voltage from the TPS
varying in an approximate range of from 1 volt at
minimum throttle opening (idle) to 4 volts at wide
open throttle. Along with inputs from other sensors,
the PCM uses the TPS input to determine current
engine operating conditions. The PCM adjusts fuel
injector pulse width and ignition timing based on
these inputs.

VEHICLE SPEED SENSOR—PCM INPUT

The vehicle speed sensor (Fig. 10) is located in the

transaxle extension housing. The sensor input is
used by the PCM to determine vehicle speed and dis-
tance traveled.

The vehicle speed sensor generates 8 pulses per

sensor revolution. These signals, along with a closed
throttle signal from the TPS, determine if a closed
throttle deceleration or normal idle condition (vehicle
stopped) exists. Under deceleration conditions, the
PCM adjusts the idle air control motor to maintain a

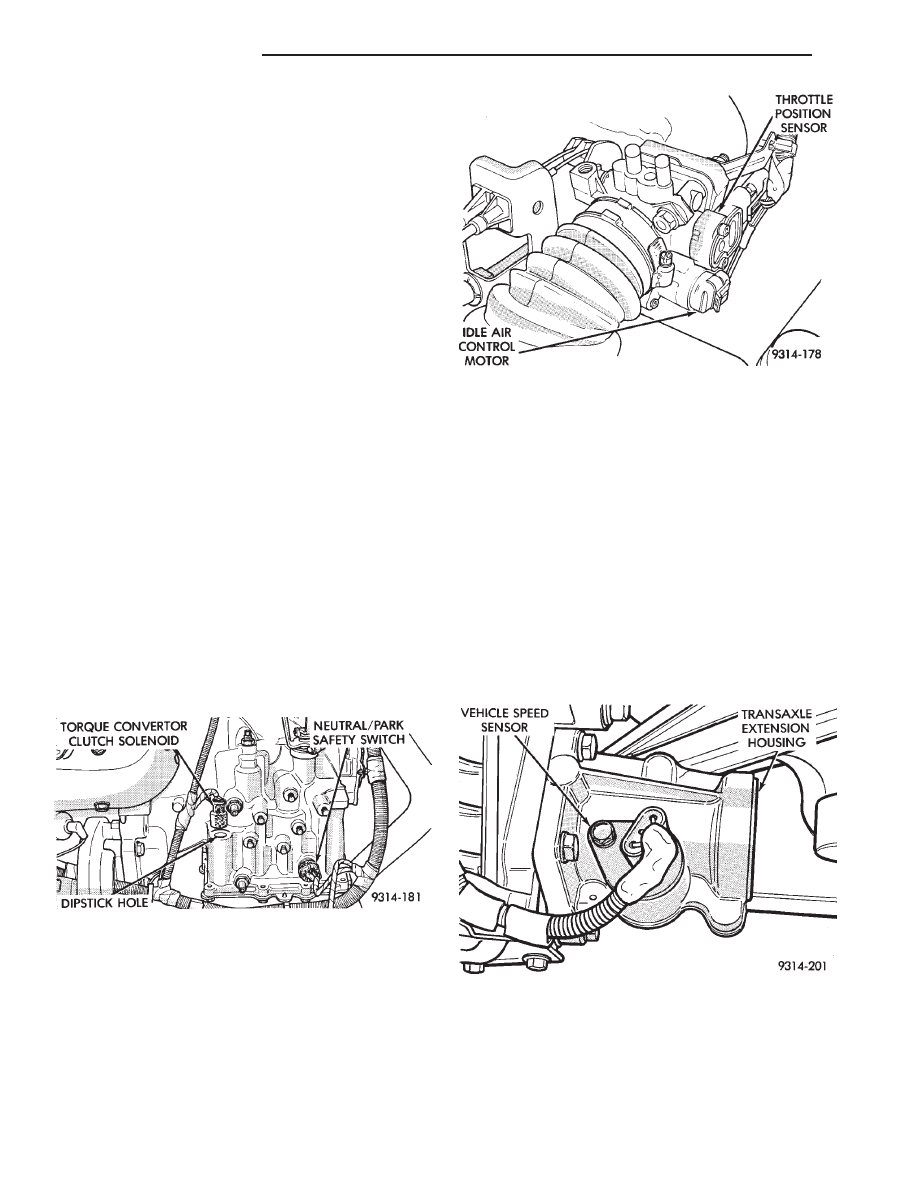

Fig. 8 Park Neutral Switch

Fig. 9 Throttle Position Sensor (TPS) and Idle Air

Control Motor

Fig. 10 Vehicle Speed Sensor

14 - 60

FUEL SYSTEMS

Ä

desired MAP value. Under idle conditions, the PCM
adjusts the idle air control motor to maintain a de-
sired engine speed.

AIR CONDITIONING (A/C) CLUTCH RELAY—PCM
OUTPUT

The PCM operates the air conditioning clutch relay

ground circuit. The radiator fan relay supplies bat-
tery power to the solenoid side of the A/C clutch re-
lay. The air conditioning clutch relay will not
energize unless the radiator fan relay energizes. The
PCM energizes the radiator fan relay when the air
conditioning or defrost switch is put in the ON posi-
tion and the low pressure and high pressure switches
close.

With the engine operating, the PCM cycles the air

conditioning clutch on and off when the A/C switch
closes with the blower motor switch in the on posi-
tion. When the PCM senses low idle speeds or wide
open throttle through the throttle position sensor, it
de-energizes the A/C clutch relay. The relay contacts
open, preventing air conditioning clutch engagement.

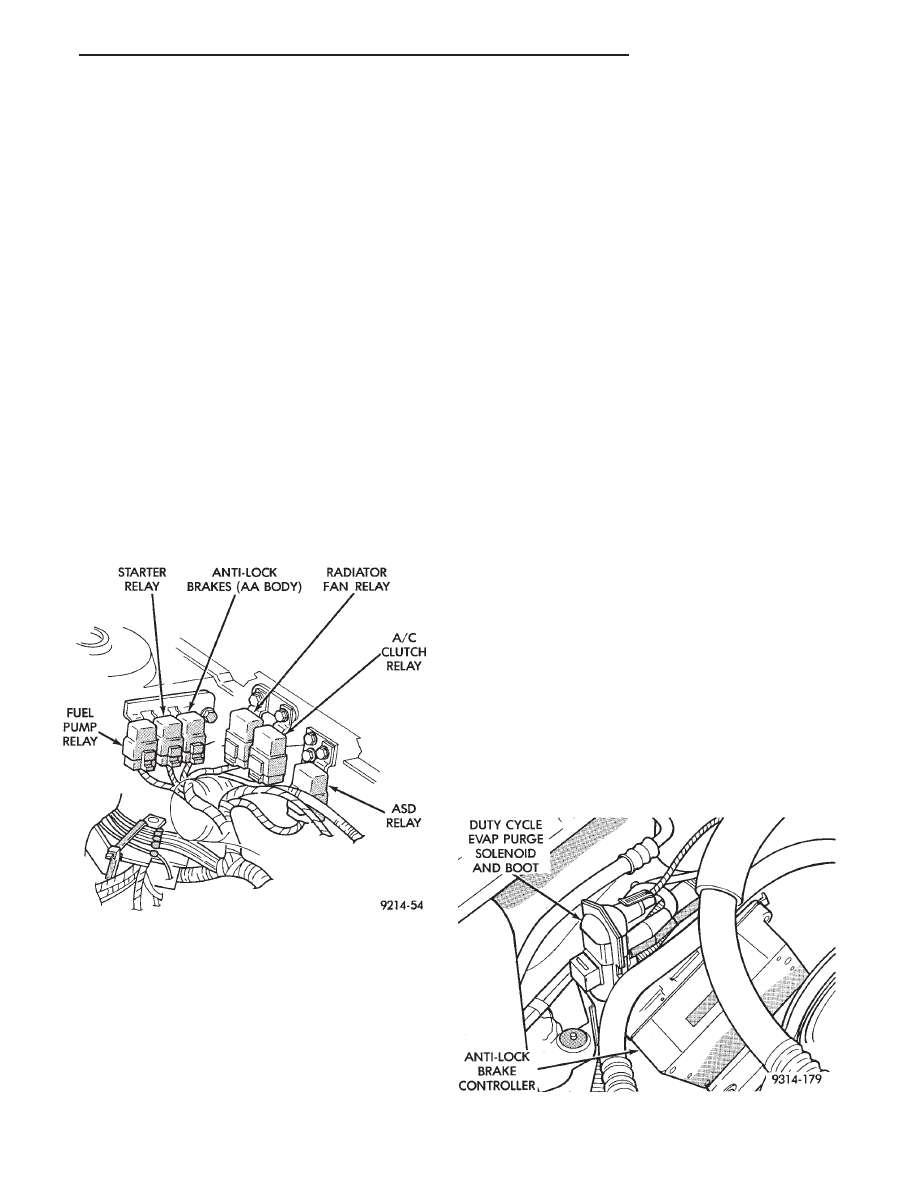

The A/C clutch relay is mounted to the inner

fender panel, next to the drivers side strut tower
(Fig. 11).

AUTO SHUTDOWN (ASD) RELAY AND FUEL PUMP
RELAY—PCM OUTPUT

The PCM operates the auto shutdown (ASD) relay

and fuel pump relay through one ground path. The
PCM operates the relays by switching the ground
path on and off. Both relays turn on and off at the
same time.

The ASD relay connects battery voltage to the fuel

injector and ignition coil. The fuel pump relay con-
nects battery voltage to the fuel pump and oxygen
sensor heating element.

The PCM turns the ground path off when the igni-

tion switch is in the Off position. Both relays are off.
When the ignition switch is in the On or Crank po-
sition, the PCM monitors the camshaft position sen-
sor (distributor pick-up) signal to determine engine
speed and ignition timing (coil dwell). If the PCM
does not receive a camshaft position sensor signal
when the ignition switch is in the Run position, it
de-energizes both relays. Battery voltage is not sup-
plied to the fuel injector, ignition coil, fuel pump and
oxygen sensor heating element.

The ASD relay and fuel pump relay are mounted

on the drivers side fender well, next to the strut
tower (Fig. 11).

DUTY CYCLE EVAP PURGE SOLENOID—PCM
OUTPUT

The duty cycle EVAP purge solenoid regulates the

rate of vapor flow from the EVAP canister to the
throttle body. The powertrain control module oper-
ates the solenoid.

During the cold start warm-up period and the hot

start time delay, the PCM does not energize the so-
lenoid. When de-energized, no vapors are purged.
The PCM de-energizes the solenoid during open loop
operation.

The engine enters closed loop operation after it

reaches a specified temperature and the time delay
ends. During closed loop operation, the PCM ener-
gizes and de-energizes the solenoid approximately 5
to 10 times per second, depending upon operating
conditions. The PCM varies the vapor flow rate by
changing solenoid pulse width. Pulse width is the
amount of time the solenoid energizes.

A rubber boot covers the EVAP purge solenoid.

The solenoid and bracket attach to the EVAP canis-

Fig. 12 EVAP Purge Solenoid

Fig. 11 Relay Identification

Ä

FUEL SYSTEMS

14 - 61
