Daewoo BS 090, BS 106, BC212. СПЕЦИФИКАЦИЯ АВТОБУСОВ

Daewoo BS 090, BS 106, BC212. СПЕЦИФИКАЦИЯ АВТОБУСОВ

Транспортное средство

Наименование		BS090	BH090	BS106	BS110CN	BS120CN	BC211M	BC212M	BV120MA
Кузов	Длина	8,990	8,990	10,590	11,010	11,990	11,000	11,940	11,980
	Ширина	2,490	2,490	2,490	2,490	2,490	2,490	2,500	2,500
	Высота	3,240	3,220	3,200	3,005	3,060	3,235	3,179	3,050
Колея	Передняя	2,050	2,050	2,050	2,096	2,096	2,050	2,050	2,050
Колея	Задняя	1,853	1,853	1,853	1,836	1,836	1,853	1,853	1,853
Свес	Передний	1,960	1,975	2,100	2,410	2,600	2,400	2,680	2,720
Свес	Задний	2,710	2,750	3,110	3,110	3,110	3,110	3,160	3,160
Колёсная база		4,200	4,200	5,200	5,400	6,100	5,400	6,100	6,100

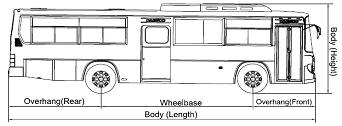

*Образец – BS 106

Ширина хода (задняя)

Свес (задний) Колесная база Свес (передний)

Кузов (Длина)

Кузов (Высота)

Ширина хода (Передняя)

Кузов (Ширина)

Наименование		BH115E	BH120E	BH116	BH117	BH119	BH120	BX212	BH125
Кузов	Длина	11,550	11,950	11,550	11,750	12,000	12,000	12,000
	Ширина	2,490	2,490	2,490	2,490	2,490	2,490	2,490
	Высота	3,225	3,225	3,225	3,395	3,395	3,415	3,545
Колея	Передняя	2,050	2,050	2,050	2,050	2,050	2,050	2,050	2,050
Колея	Задняя	1,853	1,853	1,853	1,853	1,853	1,853	1,853	1,853
Свес	Передний	2,225	2,225	2,225	2,425	2,425	2,280	2,750
Свес	Задний	3,110	3,110	3,110	3,110	3,110	3,080	3,150
Колёсная база		6,100	6,500	6,100	6,100	6,350	6,500	6,100	6,650

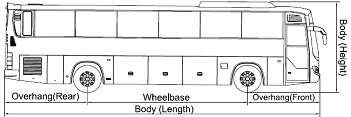

*Образец – ВХ212

Ширина хода (задняя)

Свес (задний) Колесная база Свес (передний)

Кузов (Длина)

Кузов (Высота)

Ширина хода (Передняя)

Кузов (Ширина)

Автобус с изменяемым углом наклона (опция)

ECAS (Пневматическая подвеска с электронным управлением)

Система контролирует давление пневмоподвески и высоту транспортного средства от земли с помощью управления электромагнитного клапана ECAS после обнаружения датчиком высоты изменения высоты транспортного средства от земли.

1. Электронный блок управления ECAS 2. Электромагнитный клапан ECAS 3. Датчик высоты 4. Пневматическая рессора 5. Воздушный бак 6. Переключатель давления

Главные функции ECAS

■ Улучшает эффективность использования топлива за счет значительного снижения расхода воздуха во время работы автомобиля.

■ Автоматическая регулировка высоты выполняется быстро в соответствии с изменением нагрузки транспортного средства.

■ Водитель может регулировать высоту вручную при помощи переключателя, чтобы приспособиться к дорожным и другим эксплуатационным условиям.

■ Регулировка высоты и наклона выполняется с обеспечением безопасности.

■ Обеспечивает удобное и безопасное обслуживания с возможностью самодиагностики.

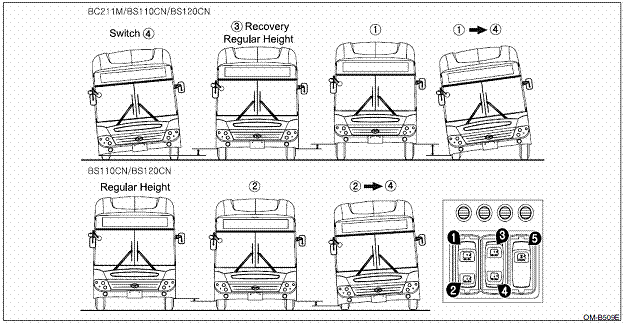

ТИП А (BC211M / BS110CN / BS120CN)

Управление переключателями ECAS

Оставить рычаги по центру после управления в положениях перед длительной стоянкой. Нажатие рычага при рабочем состоянии приводит к активации аварийной остановки.

Включение лампочек (BC211M / BS110CN / BS120CN)

Лампочка включается при повороте ключа и выключается через 2 секунды при условии отсутствия какой-либо неисправности в системе ECAS. В противном случае, лампочка будет мигать. В этом случае перед дальнейшим управлением автобусом нужно провести осмотр.

Тип

Зеленый указатель

Желтый указатель

Красный указатель

Белый указатель

Свечение

При прибытии на станцию, оснащенном ЭБУ, при активации переключателей .

Когда датчики высоты находятся за пределами относительных стандартов ЭБУ.

Указывает на низкое напряжение и сбои при передаче сигнала. Требуется обслуживание.

При активации переключателя .

Мигание

нет

■ При активации полосы безопасности.

■ При низком давлении воздушного бака (6 бар и менее)

■ При неисправности датчика обнаружения.

■ При активации полосы безопасности.

■ При необходимости ремонта существенной неполадки.

■ Если ЭБУ находится в режиме самодиагностики.

нет

• Входные двери следует закрывать перед включением рычагов .

• Рычаги можно активировать даже при езде и не требуют возврата в исходное положение после регулировки угла наклона .

■ ТИП B (BH120 / BX212)

Управление переключателями ECAS

Переключатель выбора увеличения регулярной высоты

«UPWARD»ВЫШЕ на 30мм регулярного режима высоты (только передняя часть)

Переключатель выбора уменьшения регулярной высоты («DROP» «НИЖЕ» на 30мм обычного режима высоты)

Переключатель восстановления регулярной высоты

Включатель системы угла наклона

Аварийный выключатель

(Система изменения угла наклона отключается, при активации аварийного переключателя)

Обычная высота Level UP индикаторная лампаECAS Желтый индикатор неисправности (предупреждение)

ECAS красная лампа (запрещение)

Индикаторная лампочка УВЕЛИЧЕНИЯ регулярной высоты

Желтая предупредительная лампочка ECAS(Сигнальная)

Красная предупредительная лампочка ECAS(Запрещающая)

Включение лампочек

Действие

Желтая предупредительная лампочка ECAS

Красная предупредительная лампочка ECAS

Индикаторная лампочка УВЕЛИЧЕНИЯ регулярной высоты

Свечение

*Когда датчики высоты находятся за пределами относительных стандартов ЭБУ.

* Активация системы изменения наклона

Указывает на низкое напряжение и сбои при передаче сигнала. Требуется обслуживание.

При включенном положении переключателя высоты «ВВЕРХ» , при котором высота автобуса увеличивается на 60 мм по сравнению с уровнем «DOWN» (ВНИЗ) .

Мигание

· При активации полосы безопасности.

· При низком давлении воздушного бака (6 бар и менее).

· При неисправности датчика обнаружения.

• При активации полосы безопасности.

· При необходимости ремонта существенной неполадки.

· Если ЭБУ находится в режиме самодиагностики.

нет

· Нажмите на кнопку (переключатель возврата к регулярной высоте) чтобы выключить сигнальную лампочку .

· Переключатели выбора уровня регулярной высоты и переключатель возврата к регулярной высоте можно активировать только при закрытой входной двери.

· Переключатели выбора уровня регулярной высоты можно активировать во время езды.

· После достижения 40 км/ч после активации переключателя высота автоматически возвращается в исходное положение.

Daewoo BS 090, BS 106, BC212. ПАНДУС ДЛЯ КРЕСЛА-КОЛЯСКИ (ОПЦИЯ)

Подготовка пандуса для кресла-коляски

Убедитесь, чтобы пандус средней двери был надежно закреплен.

Перед подачей пандуса, проверьте окружающее пространство на отсутствие каких-либо преград.

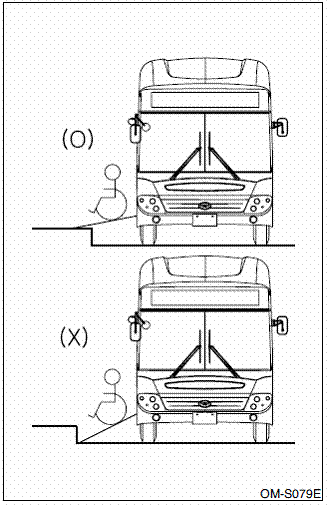

Остановите автобус возле тротуара, так чтобы пандус был выдвинут на край дороги.

Воспользуйтесь стояночным тормозом, чтобы надежно припарковать автобус.

Спуск-подъем кресел-колясок

Откройте среднюю входную дверь.

■ Установите переключатель пандуса в положение «OUT» (НАРУЖУ) и «IN» (ВОВНУТРЬ), чтобы, соответственно, выдвинуть или убрать пандус.

■ При движении пандуса гудит предупредительный сигнал.

■ После полной остановки пандуса, сделайте соответствующее оповещение пассажиров о завершении операции.

■ Кресла-коляски должны быть расположены в безопасном месте и закреплены ремнем безопасности.

ВНИМАНИЕ

При движении пандуса запрещено стоять, либо заезжать на него.

Пандусом можно пользоваться только после полной остановки.

Daewoo BS 090, BS 106, BC212. РУЧНОЕ УПРАВЛЕНИЕ ПАНДУСОМ

Подготовка пандуса для кресла-коляски

Убедитесь, чтобы пандус средней двери был надежно закреплен.

Перед подачей пандуса, проверьте окружающее пространство на отсутствие каких-либо преград.

Остановите автобус возле тротуара, так чтобы пандус был выдвинут на край дороги.

Воспользуйтесь стояночным тормозом, чтобы надежно припарковать автобус.

ОСТОРОЖНО

Пандус имеет острые края.

Подъем пандуса (опция)

Смотрите отдельную инструкцию.

Фиксирующий ремень кресла-коляски и Wheelchair Fixture Belt and Lock-ups

Руководство по управлению

a. Колесо кресла-коляски должно войти в середину опоры до упора.

b. Убедитесь, что мигает зеленая лампочка , и нажмите красный переключатель .

c. Моргающая зеленая лампочка начнет непрерывно гореть, если крепление выполнено правильно.

d. Для разблокировки фиксации, нажмите красный переключатель.

Как снять фиксацию вручную

a. Открутить болты и снять крышку.

b. Вставить палец в кольцо крючка и потянуть его.

ОСТОРОЖНО

· Установите кресло-коляску на опорное устройство и потяните тормоз кресла-коляски.

· Не кладите руки или ноги на опорное устройство.

· Не использовать опорное устройство для других целей.

· Пристегните ремень безопасности для кресла-коляски.

Как пристегнуть и отстегнуть ремень

Используйте крюк на поясе, чтобы зацепить ремень спереди (1 крючок) и сзади (2 крюка). Поверните рычаг (2), чтобы закрепить кресло-коляску.

Чтобы отстегнуть ремень, нажмите на рычаг (1), находящийся сзади фиксатора и освободите крючок.

ОСТОРОЖНО

■ Надежно затяните крючок при креплении кресла-коляски.

■ Установить стопор после закрепления кресла-коляски.

■ Полностью вынуть ремень после того, крючок будет вынут.
