Beschrijving componenten

XF105 Serie

Werking

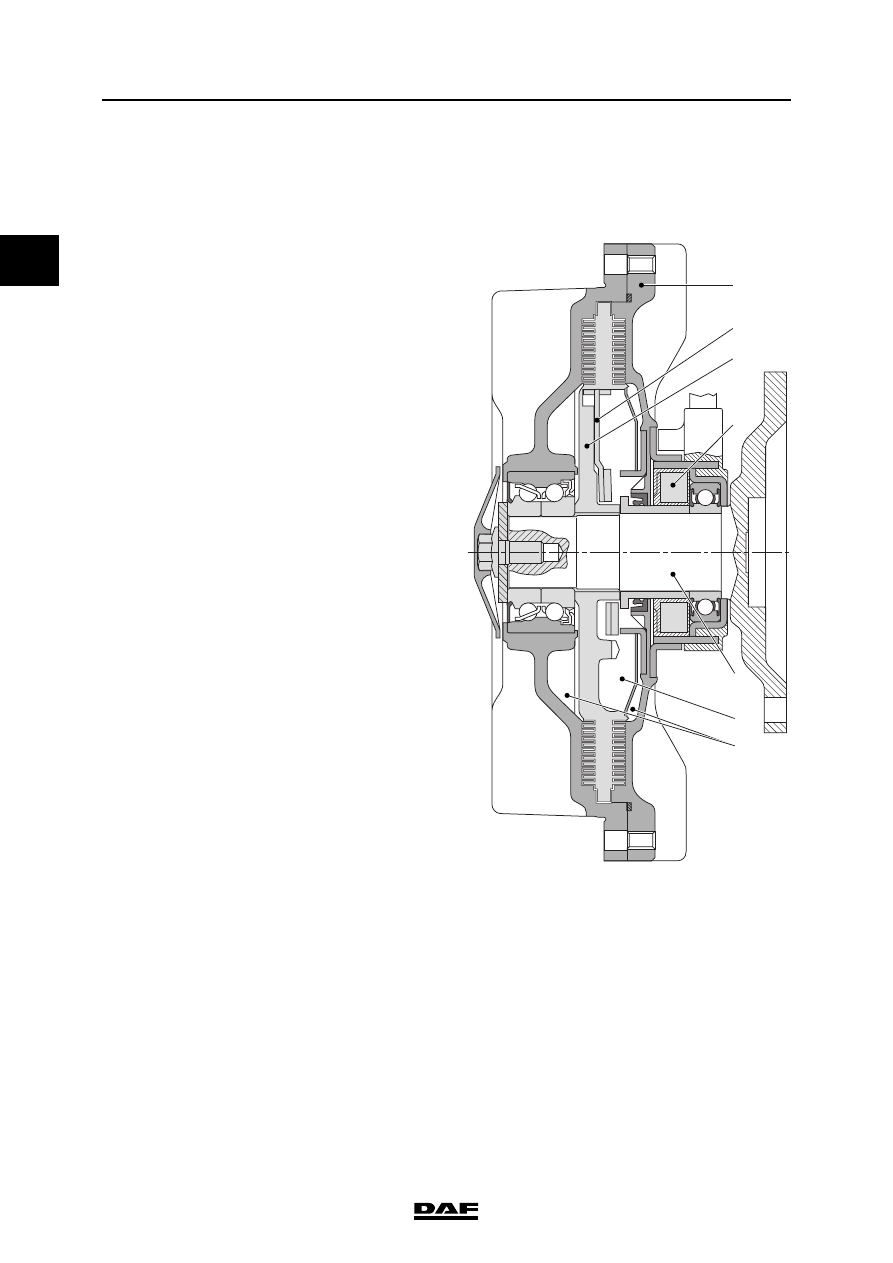

Ventilatorkoppeling niet aangestuurd

De klep (2) staat nu in rustpositie. De vulopening

is nu vrijgegeven en de retouropening is

gesloten. De hoeveelheid siliconenvloeistof door

de werkruimte (7) tussen stator (1) en rotor (3)

neemt hierdoor toe. De wrijving in de werkruimte

tussen stator (1) en de rotor (3) zal toenemen en

slip tussen de stator (1) en de rotor (3) afnemen.

Het ventilatortoerental wordt hierdoor verhoogd.

Het ventilatortoerental zal het motortoerental

benaderen of overschrijden, afhankelijk van de

overbrenging tussen krukas en

ventilatoraandrijving.

Opmerking:

Dit betekent dus dat bij uitval van de aansturing

van de ventilatorkoppeling de ventilator maximaal

zal meedraaien.

Niet aangestuurd

1

2

3

4

5

6

7

i401012

©

 200526

2-11

Beschrijving componenten

KOELSYSTEEM

XF105 Serie

1

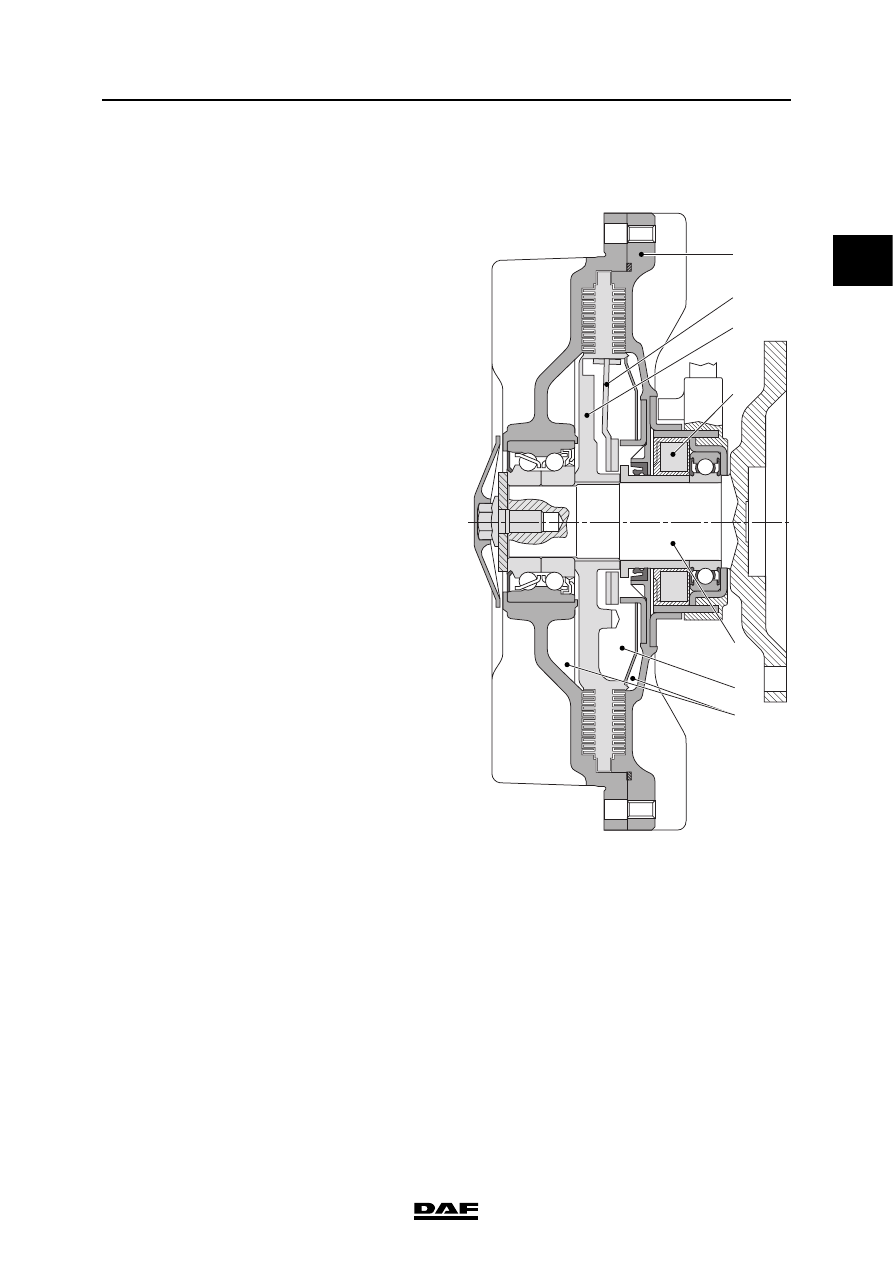

Ventilatorkoppeling aangestuurd

Als de spoel (4) door middel van een duty-cycle

wordt aangestuurd, zal de klep (2) door het

ontstane magnetisme aangetrokken worden.

De vulopening wordt dan door klep (2) gesloten

en tegelijkertijd wordt de retouropening geopend.

De siliconenvloeistof stroomt nu vanuit de

werkruimte (7) tussen stator (1) en rotor (3) naar

de voorraadruimte (6). Minder siliconenvloeistof

in de werkruimte betekent meer slip tussen de

stator (1) en de rotor (3). Het ventilatortoerental

zal afnemen.

Opmerking:

Duty-cycle hoog betekent ventilatortoerental

verlagen.

Duty-cycle laag betekent ventilatortoerental

verhogen.

Aangestuurd

1

2

3

4

5

6

7

i401013
