LF45/55 series

Disassembly and assembly

STABILISERS AND TORQUE RODS

3-7

6.

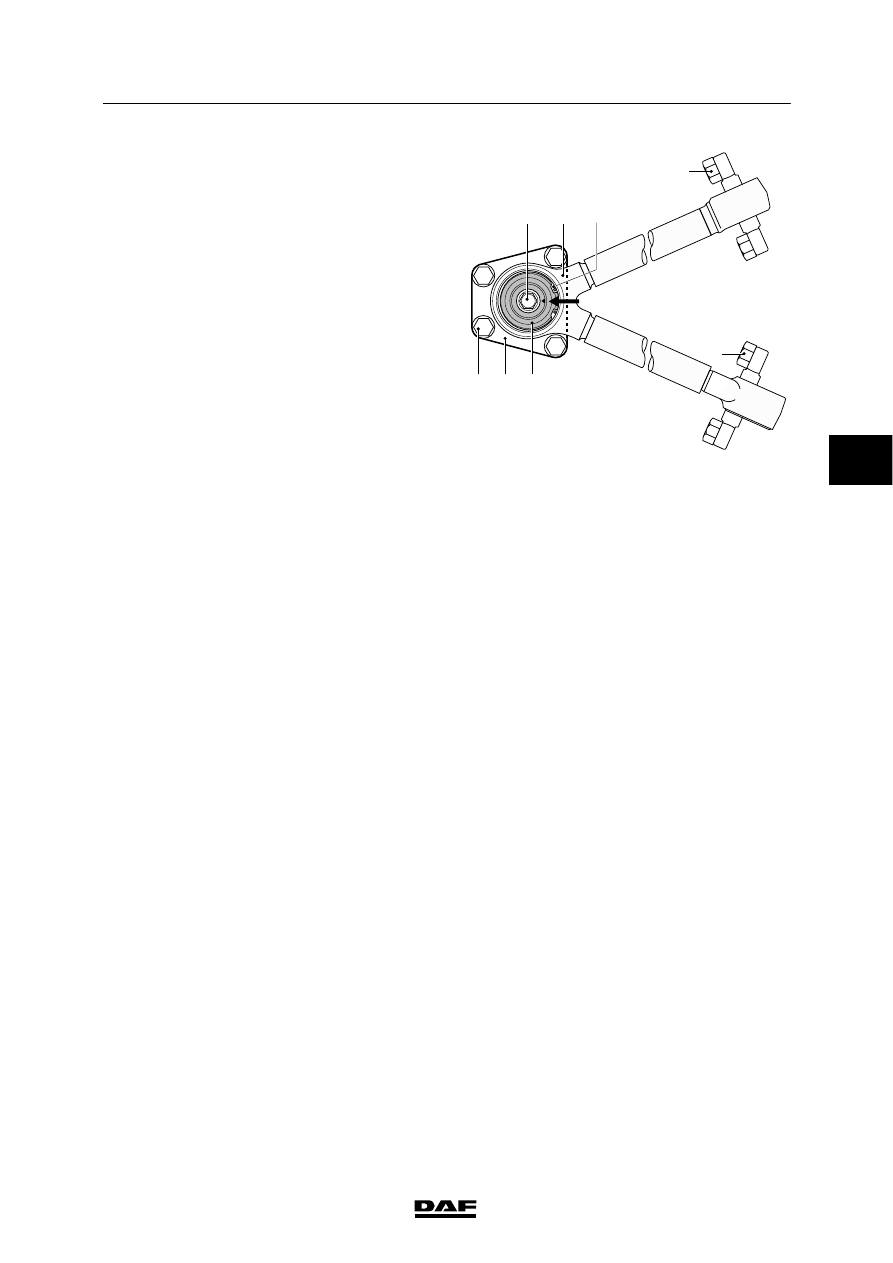

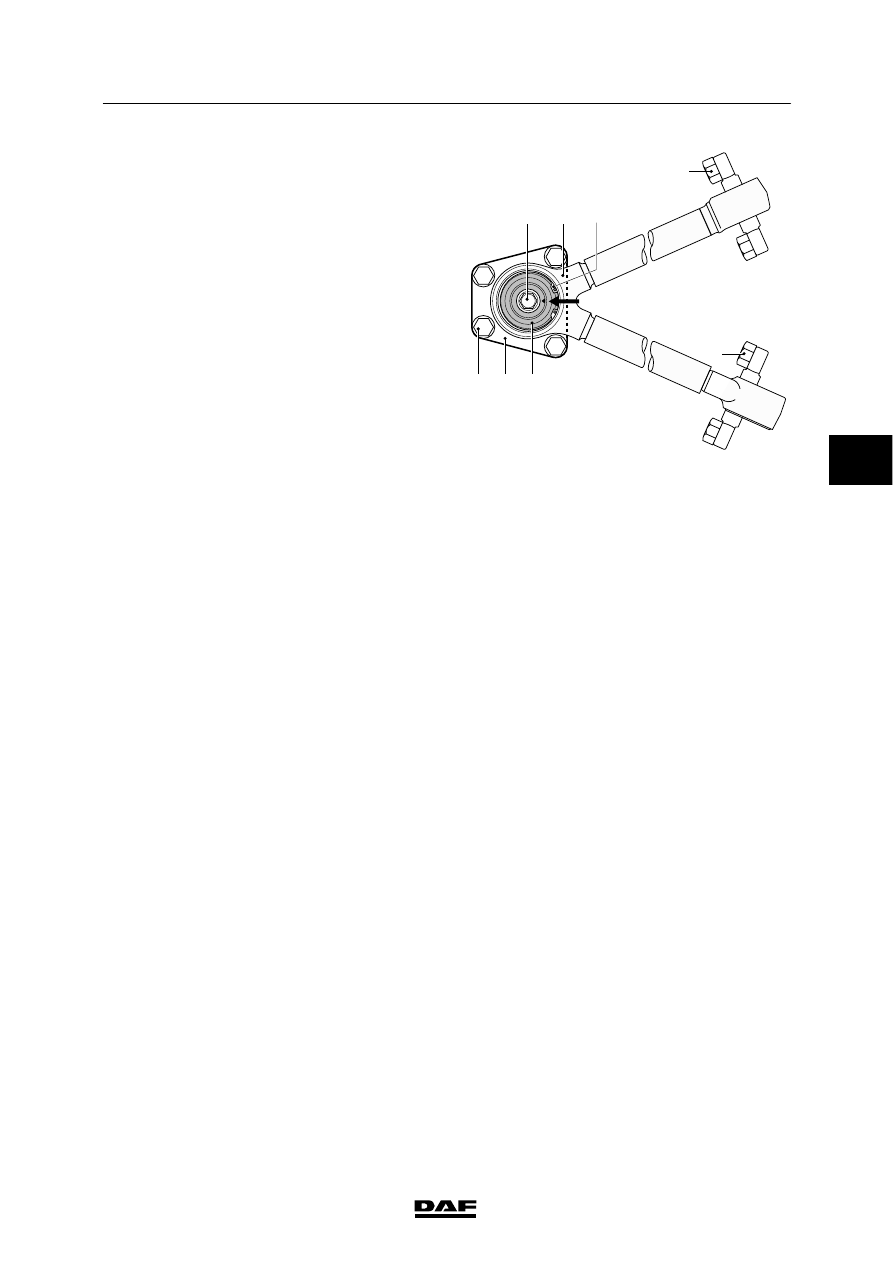

Fit the circlip (3) as indicated. Make sure
that the entire circlip (3) is positioned
correctly in the groove.

7.

Install the flange (5), if removed, on the axle
housing. Check to see if the contact surface
of the flange (5) and the contact surface on
the axle housing are free from grease and
paint. Tighten the attachment bolts (6) to
the specified tightening torque, see
“Technical data”.

8.

Install the triangular link (2) under the
vehicle. This will take two persons working
together. Tighten the attachment bolts (7)
by hand.

9.

Fit the bolt (1). Tighten the bolt (1) to the
specified tightening torque, see “Technical
data”.

10. Tighten the attachment bolts (7).

1

2

3

4

5

6

7

7

C9 00 300

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

Disassembly and assembly

LF45/55 series

3-8

3.7 DISASSEMBLY AND ASSEMBLY, TRIANGULAR LINK/TORQUE ROD

MOUNTING RUBBER, AIR-SPRUNG REAR AXLE LF55 16-18 TON GVW

Note:
Disassembly and assembly of the mounting
rubbers are identical for the triangular link and
the torque rod.

Disassembly, triangular link/torque rod
mounting rubber, air-sprung rear axle LF55
16-18 ton GVW
1.

Remove the triangular link or torque rod
from the vehicle.

2.

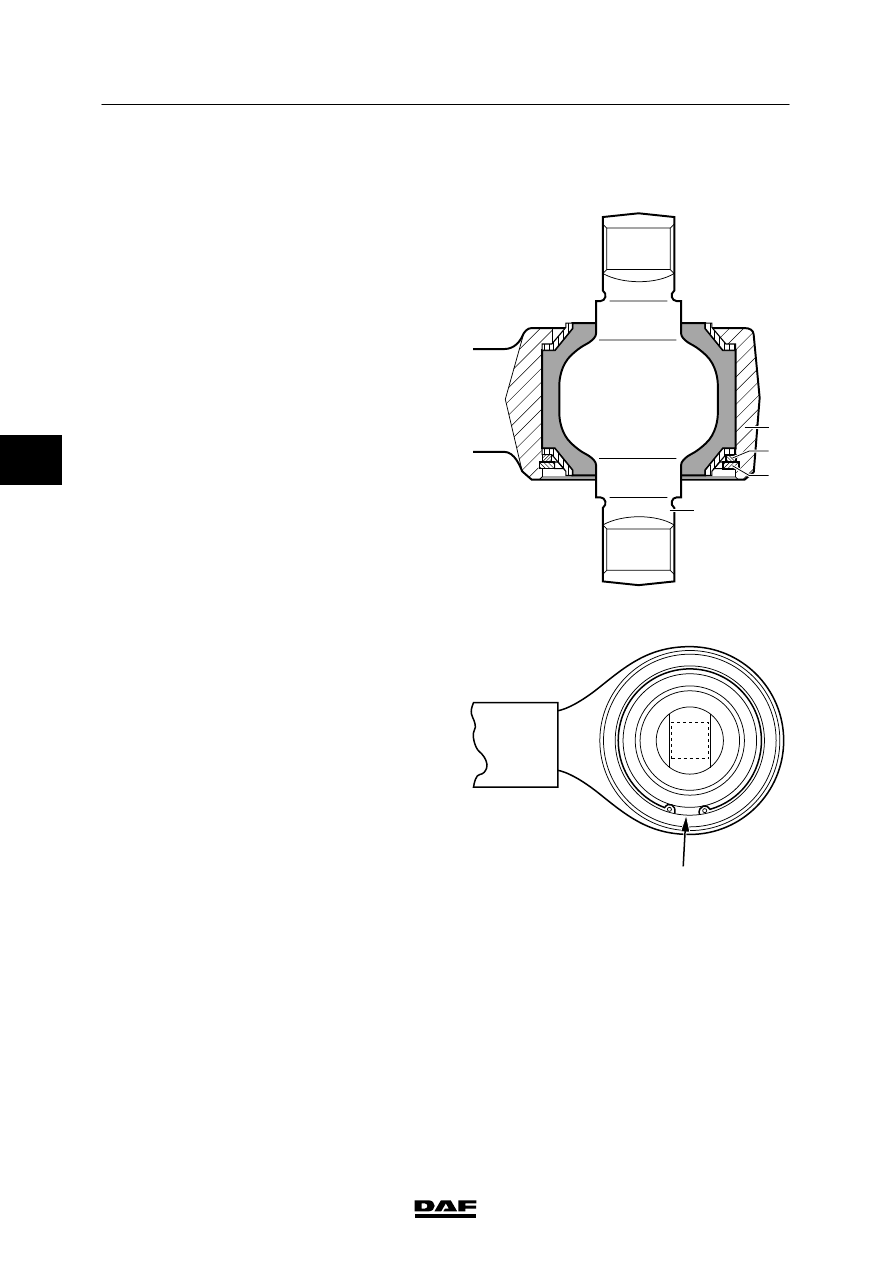

Remove the circlip (1) and the shim (2).

3.

Drive the pin and rubber bush unit (3) from
the torque rod housing (4).

Assembly, triangular link/torque rod
mounting rubber, air-sprung rear axle LF55
16-18 ton GVW
1.

Apply a thin film of acid-free petroleum jelly
or tyre grease to the rubber.

2.

Push the pin (3) into the housing (4). Make
sure that the bolt holes are parallel with the
torque rod.

3.

Fit the shim (2).

4.

Fit the circlip (1) as indicated. Ensure that
the circlip (1) is correctly fitted into the
groove of the housing.

5.

Fit the triangular link or torque rod to the
vehicle.

4
2
1

3

W9 03 009

C9 00 133

4

ǹ 0207

9
