DAF LF45, LF55 Series. Manual - part 620

9

LF45/55 series

General

STABILISERS AND TORQUE RODS

1-3

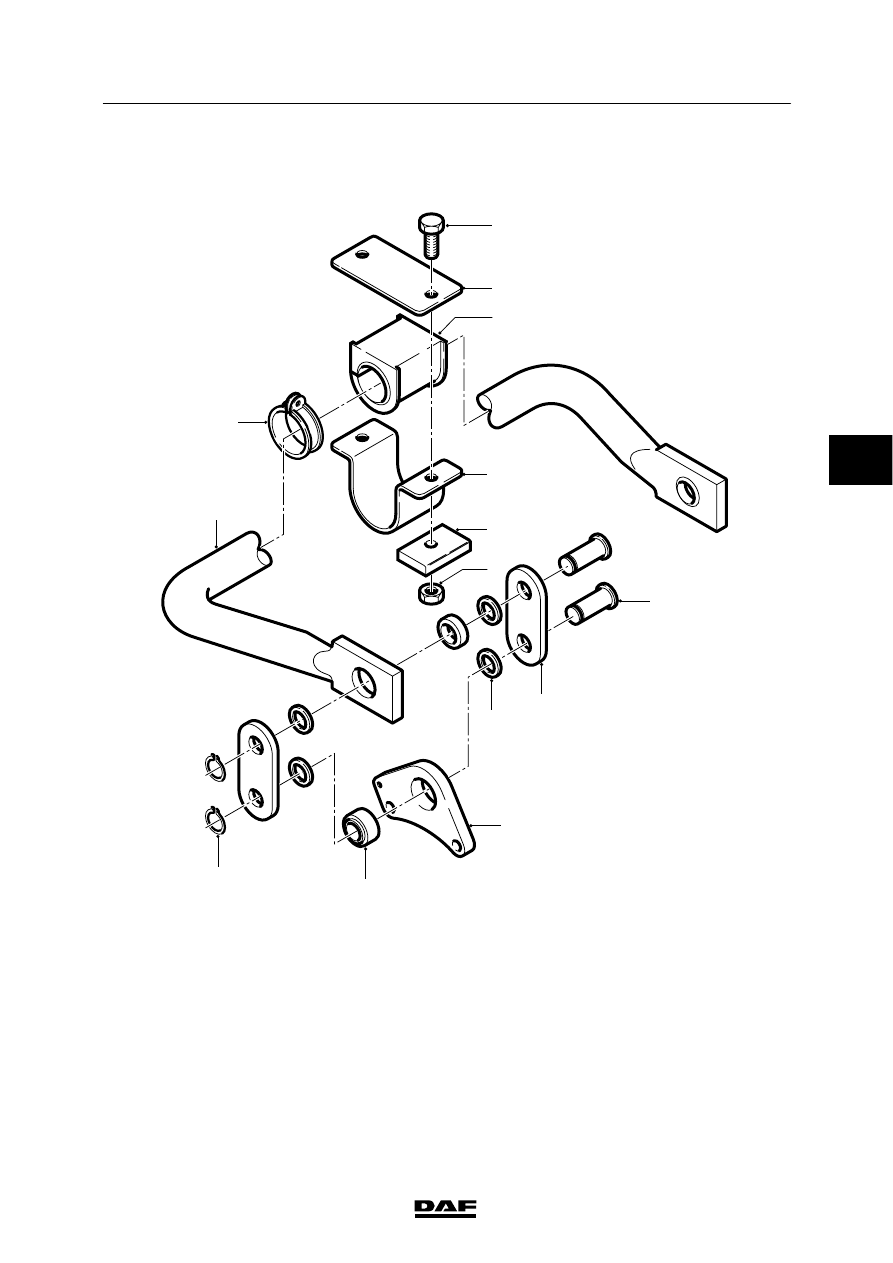

1.3 OVERVIEW DRAWING, AIR-SPRUNG REAR AXLE STABILISER LF55

13-15 TON GVW

1

2

3

4

6

7

9

12

10

11

13

14

8

5

C9 00 319

1.

Stabiliser bar

2.

Clamp

3.

Bolt

4.

Retaining plate

5.

Bearing bush

6.

Bearing bush cover

7.

Stiffener

8.

Nut

9.

Connecting pin

10. Shackle
11.

Spacer ring

12. Shackle bracket
13. Bush
14. Circlip

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

General

LF45/55 series

1-4

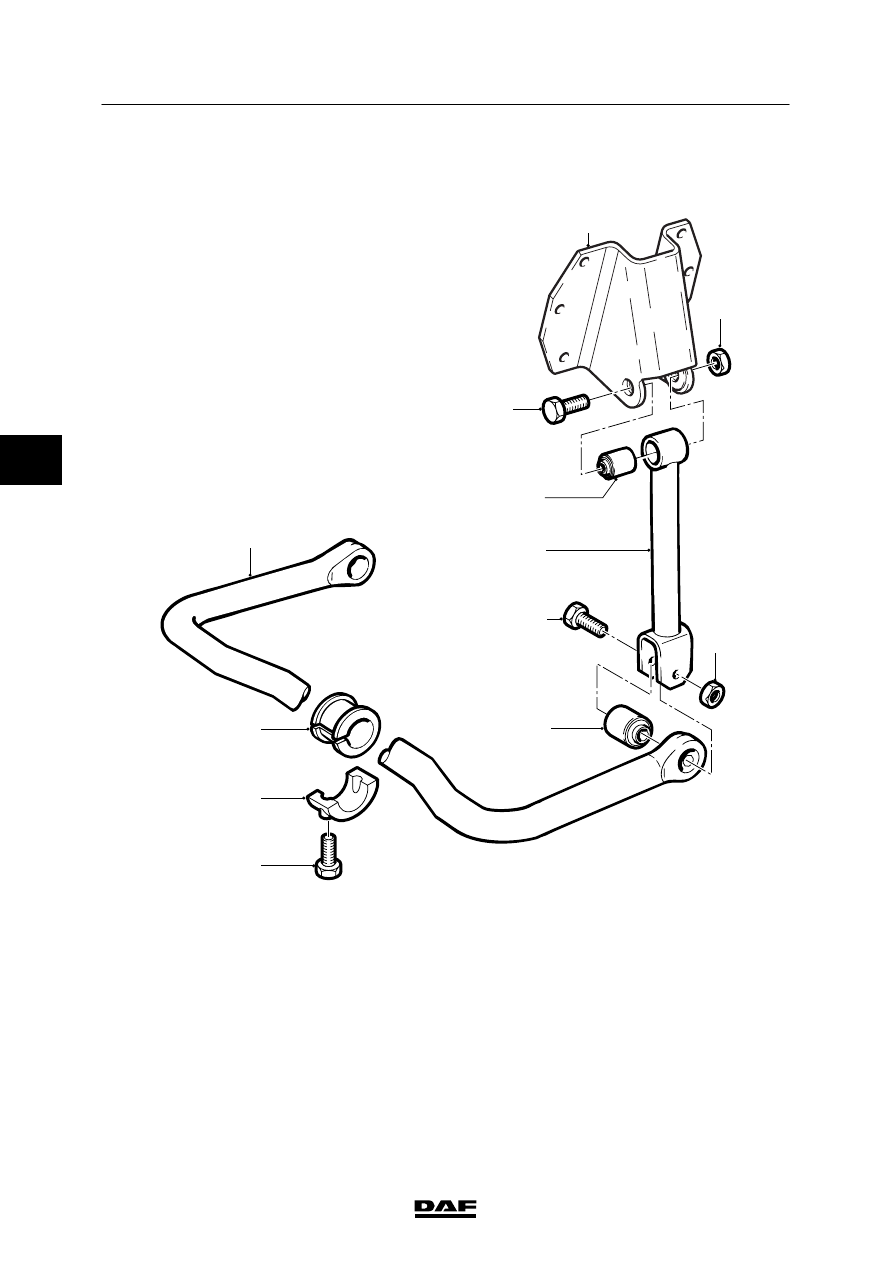

1.4 OVERVIEW DRAWING, AIR-SPRUNG REAR AXLE STABILISER LF55

16-18 TON GVW

1

3

4

8

2

7

9

10

11

12

5

6

C9 00 320

1.

Stabiliser bar

2.

Bolt

3.

Bracket

4.

Nut

5.

Silentblock

6.

Shackle

7.

Bolt

8.

Nut

9.

Silentblock

10. Nut
11.

Bearing bush cover

12. Bearing bush

4

ǹ 0207

9

LF45/55 series

General

STABILISERS AND TORQUE RODS

1-5

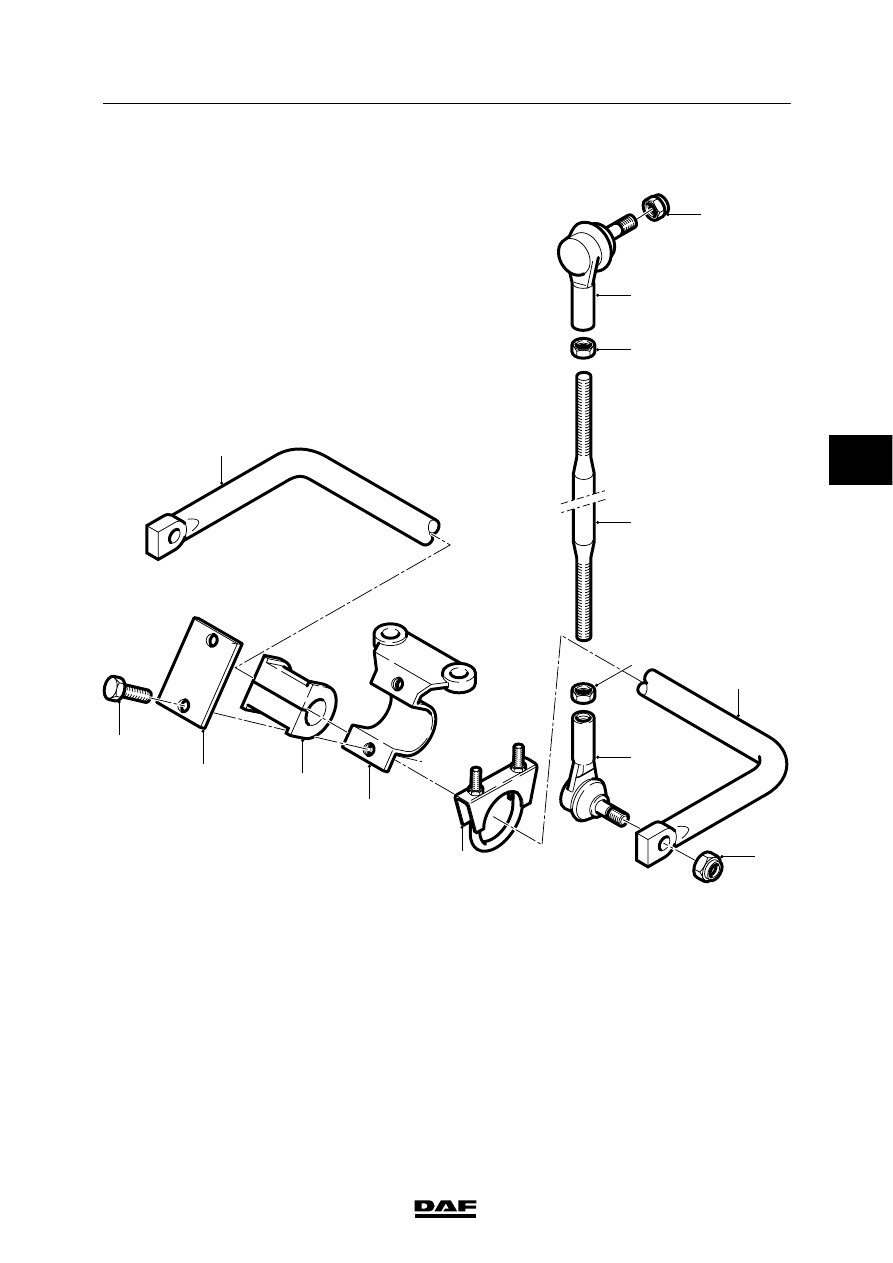

1.5 OVERVIEW DRAWING, STEERED REAR AXLE STABILISER LF55 FAN

1

1

6

5

2

6

3

4

7

12

11

10

9

8

C9 00 399

1.

Stabiliser bar

2.

Torque rod

3.

Torque rod ball joint

4.

Lock nut

5.

Torque rod ball joint

6.

Nut

7.

Lock nut

8.

Clamp

9.

Stabiliser bracket

10. Bearing bush
11.

Retaining plate

12. Attachment bolt

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

General

LF45/55 series

1-6

4

ǹ 0207
