DAF LF45, LF55 Series. Manual - part 586

8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 5.14

4-7

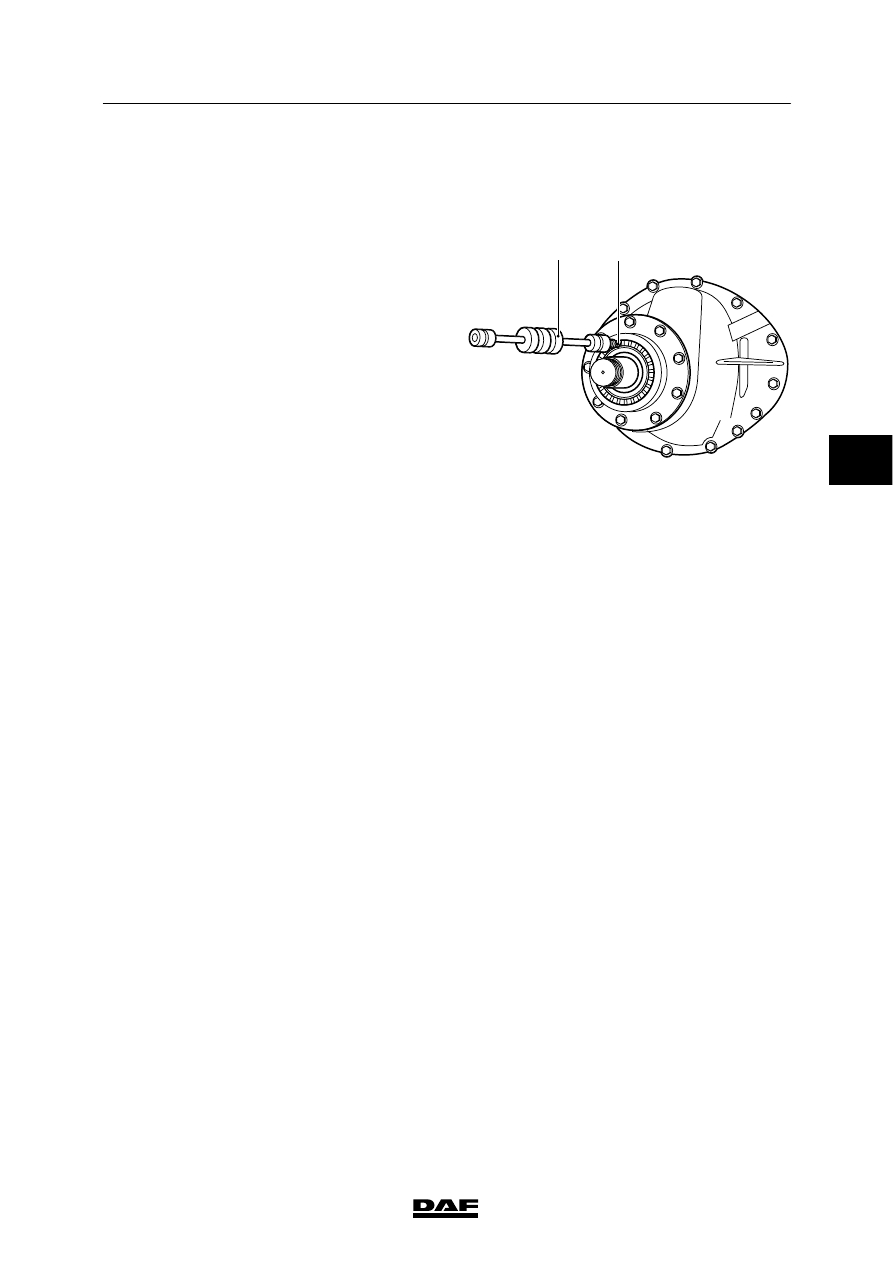

4.7 REMOVAL AND INSTALLATION, PINION OIL SEAL

Removing pinion oil seal
1.

Remove the drive flange.

2.

Drill two holes into the oil seal and screw
the special tool (B) (DAF No. 0484899) into
the oil seal. Pull the oil seal from the pinion
housing using the special tool (A)
(DAF No. 0694928).

Installing pinion oil seal
1.

Use the special tool (DAF No. 0485183) to
fit the oil seal such that the marking
“outside” is pointing outward.

2.

Fit the drive flange.

A

B

A8 00 381

ᓻ 200313

4

8

SINGLE REAR AXLE 5.14

Removal and installation

LF45/55 series

4-8

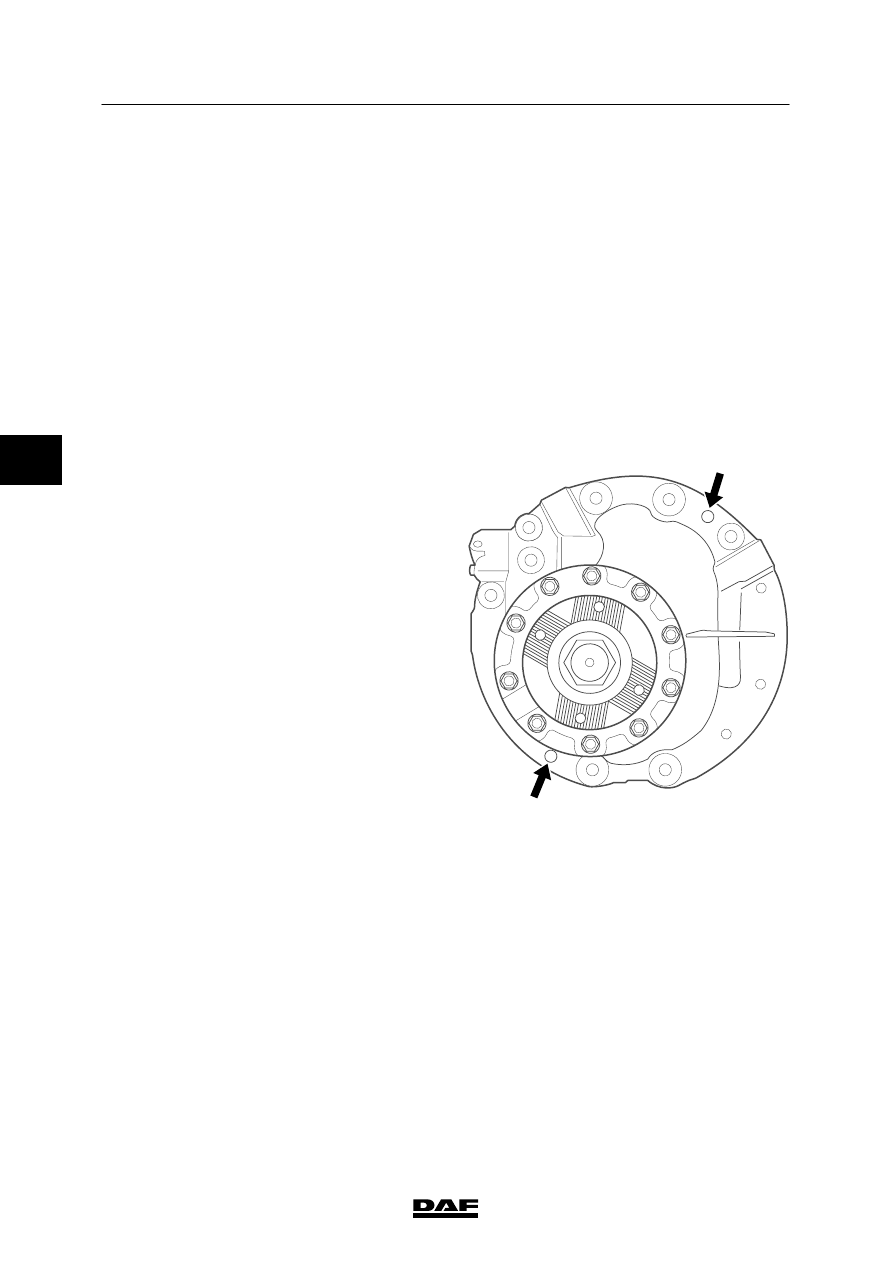

4.8 REMOVAL AND INSTALLATION, DIFFERENTIAL

Removing differential
1.

Drain the oil from the differential. See
chapter “Draining and filling”.

2.

Remove the prop shaft from the drive
flange.

3.

Remove the stub axles.

4.

Remove the air connection for the
differential lock, if applicable.

5.

Attach the differential securely to a lifting
device.

6.

Remove the attachment bolts and nuts from
the differential.

7.

Remove the differential from the axle
housing using two thrust bolts.

Installing differential
1.

Clean the mating surfaces of the axle
housing and the differential housing.
Regrind the mating faces lightly. Do not
damage the mating faces in the process.

2.

Clean and degrease the bolts. Check the
bolts and stud bolts for signs of damage.

3.

Apply a thin, even layer of sealant to the
mating surface and around the bolt holes of
the axle housing.

4.

Apply locking compound to the attachment
bolts. See main group “Technical data”.

5.

Fit the differential into the axle housing. Fit
the attachment bolts and nuts and tighten
them evenly. Tighten the attachment bolts
and nuts to the specified tightening torque.
See “Technical data”.

6.

Fit the air connection to the differential lock.

7.

Fit the stub axles.

8.

Fit the prop shaft to the drive flange.

9.

Fill the differential with oil. See chapter
“Draining and filling”.

A8 00 378

ᓻ 200313

4

8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 5.14

4-9

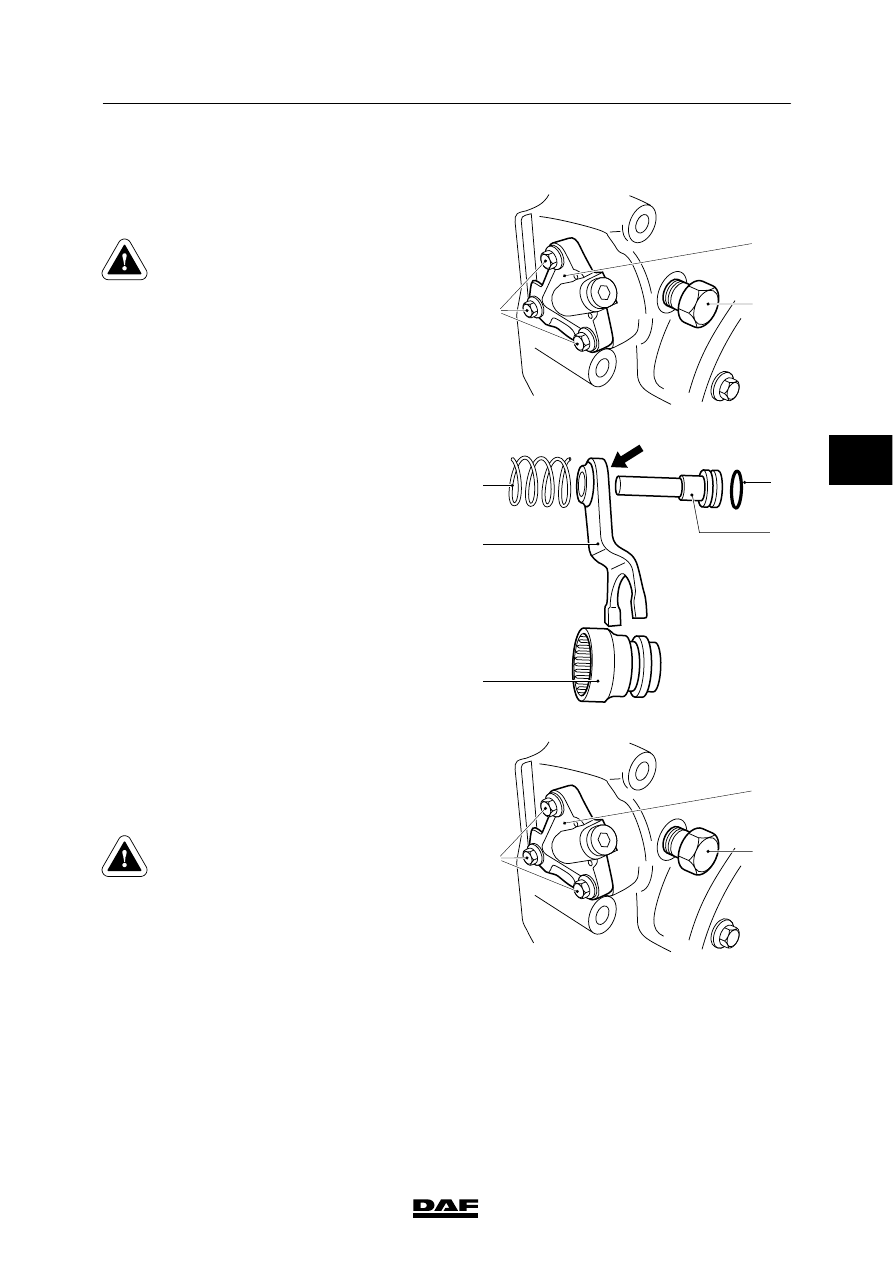

4.9 REMOVAL AND INSTALLATION, DIFFERENTIAL LOCK OF 5.14 AXLE

Removing differential lock
1.

Remove the differential.

Do not come near the selector
sleeve when de-aerating the
differential lock.

2.

Pressurise the air connection of the
differential lock. Remove the special tool
(A). Evenly de-aerate the differential lock.

3.

Remove the attachment bolts (1) from the
cylinder cover (2). Remove the cover.

A8 00 395

1

2

A

4.

Remove the piston (5).

5.

Remove the shifting fork (2) and the
selector sleeve (1) with the spring (3).

Installing differential lock
1.

Install the shifting fork (2) and selector
sleeve (1) with the spring (3).

Note:
Make sure that the flat side (see arrow) of
the shifting fork (2) points towards the
piston (5).

2.

Apply a small amount of oil to the seal (4) of
the piston (5).

3.

Install the piston (5).

1

2

4

5

3

A8 00 383

4.

Install the cylinder cover (2) and tighten the
attachment bolts (1) evenly. Tighten the
attachment bolts (1) to the specified
tightening torque. See main group
“Technical data”.

Do not come near the selector
sleeve when de-aerating the
differential lock.

5.

Pressurise the air connection of the
differential lock. Fit special tool (A) (DAF
No. 1329447), so that the differential lock is
blocked.

6.

Install the differential.

A8 00 395

1

2

A

ᓻ 200313

4

8

SINGLE REAR AXLE 5.14

Removal and installation

LF45/55 series

4-10
