DAF LF45, LF55 Series. Manual - part 519

7

LF45/55 series

Inspection and adjustment

FRONT AXLE, F36/F48

2-1

2. INSPECTION AND ADJUSTMENT

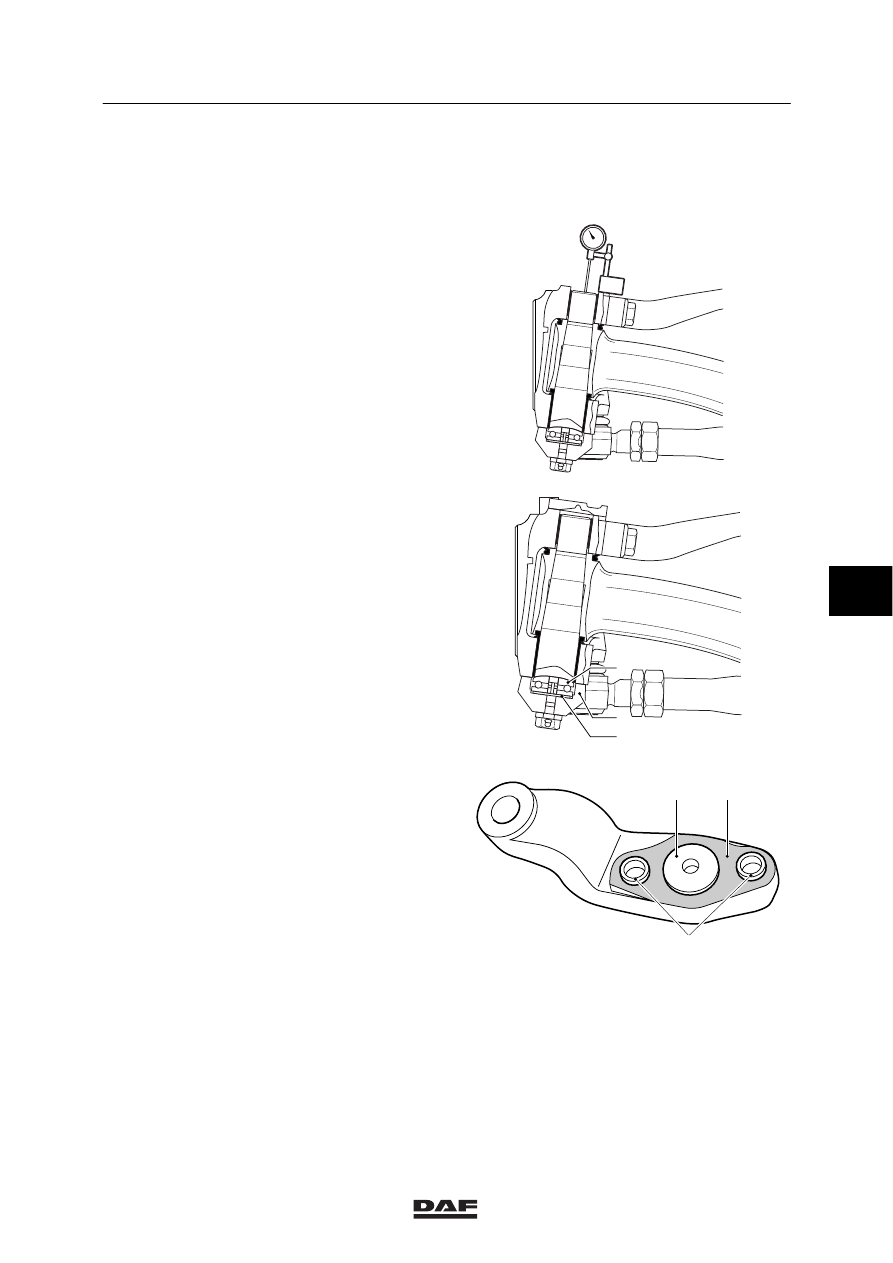

2.1 INSPECTION AND ADJUSTMENT OF SWIVEL AXLE PLAY

Checking swivel axle play
1.

Take the top cover off the swivel axle.

2.

Fit the dial gauge to the swivel axle with the
stylus on the king pin.

3.

Load and unload the swivel axle. Measure
swivel axle play when loaded and unloaded.
Compare the reading with the permissible
play, see “Technical data”.

;;

;;

;;

;;

;

;

;

;

;

;

;

;

;

;

;

;;

;

;

;

;

;;

;;

;

;

;;

;;

;

S7 00 627

Adjusting swivel axle play
1.

Remove the bottom cover/track-rod arm
(2), see “Removal and installation”.

2.

Take the thrust bearing (1) and the
adjusting ring (3) off the bottom cover/track
rod (2).

3.

Check the thrust bearing for wear and
damage. If in doubt, replace the thrust
bearing.

4.

Depending on the measured swivel axle
play, fit the correct adjusting ring to produce
the specified axial play, see “Technical
data”.

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;

;

;

;

S7 00 629

3

2

1

5.

Check the adjusting bushes (4) in the
bottom cover/track-rod arm (2).

6.

Fit a new O-ring to the bottom of the swivel
axle. Make the O-ring stick by applying a
layer of grease.

7.

Fit the bottom cover/track-rod arm (2).
Tighten the attachment bolts to the
specified tightening torque, see “Technical
data”.

S7 00 632

4

1

2

6

ᓻ 200322

7

FRONT AXLE, F36/F48

Inspection and adjustment

LF45/55 series

2-2

8.

Check the swivel axle play. If necessary fit
an adjusting ring of a different thickness.

9.

Fit the O-ring in the top cover.

10. Fit the top cover on the swivel axle. Tighten

the attachment bolts to the specified
tightening torque, see “Technical data”.

11. Lubricate the top and bottom bearing when

the vehicle is unloaded until a collar of
grease is visible around the sealing rings.

6

ᓻ 200322

7

LF45/55 series

Inspection and adjustment

FRONT AXLE, F36/F48

2-3

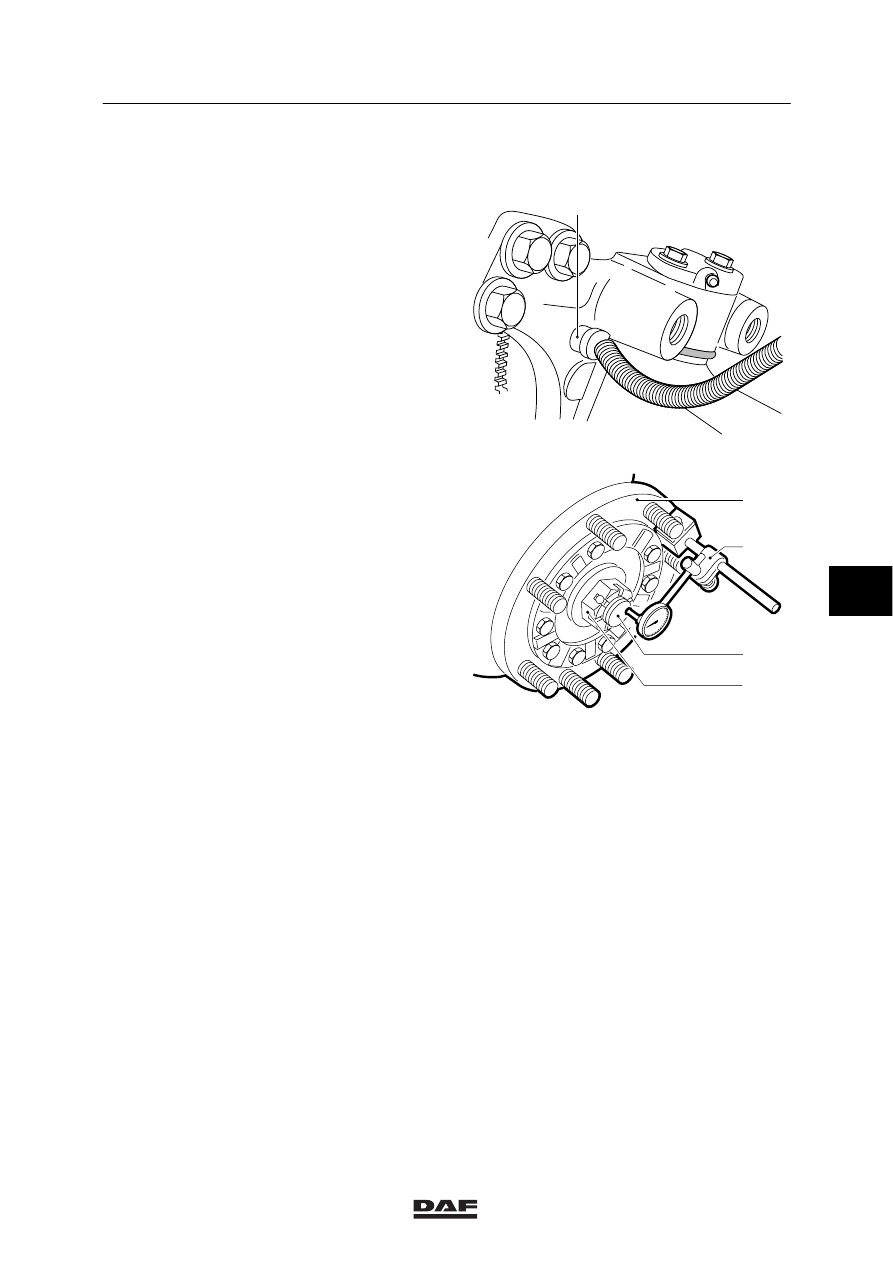

2.2 INSPECTION AND ADJUSTMENT OF WHEEL BEARING PLAY

Checking wheel bearing play
1.

Support the front axle in a safe manner.

2.

Remove the wheel.

3.

Remove the wheel-speed sensor (1).

4.

Remove the brake calliper.

5.

Remove the hub cap.

1

S7 00 589

6.

Fit a dial gauge (A) to the wheel hub (1)
with the stylus on the end of the axle
end (2).

7.

Push and pull the wheel hub (1). Check the
wheel bearing play and compare it to the
specified value, see “Technical data”.

8.

Fit the hub cap.

9.

Fit the brake calliper.

10. Set the brake pad clearance.

11. Press the wheel-speed sensor against the

sensor ring. The required clearance will be
produced while on the move.

12. Fit the wheel , see “Removal and

installation”.

1

2

A

3

S7 00 633

6

ᓻ 200322

7

FRONT AXLE, F36/F48

Inspection and adjustment

LF45/55 series

2-4

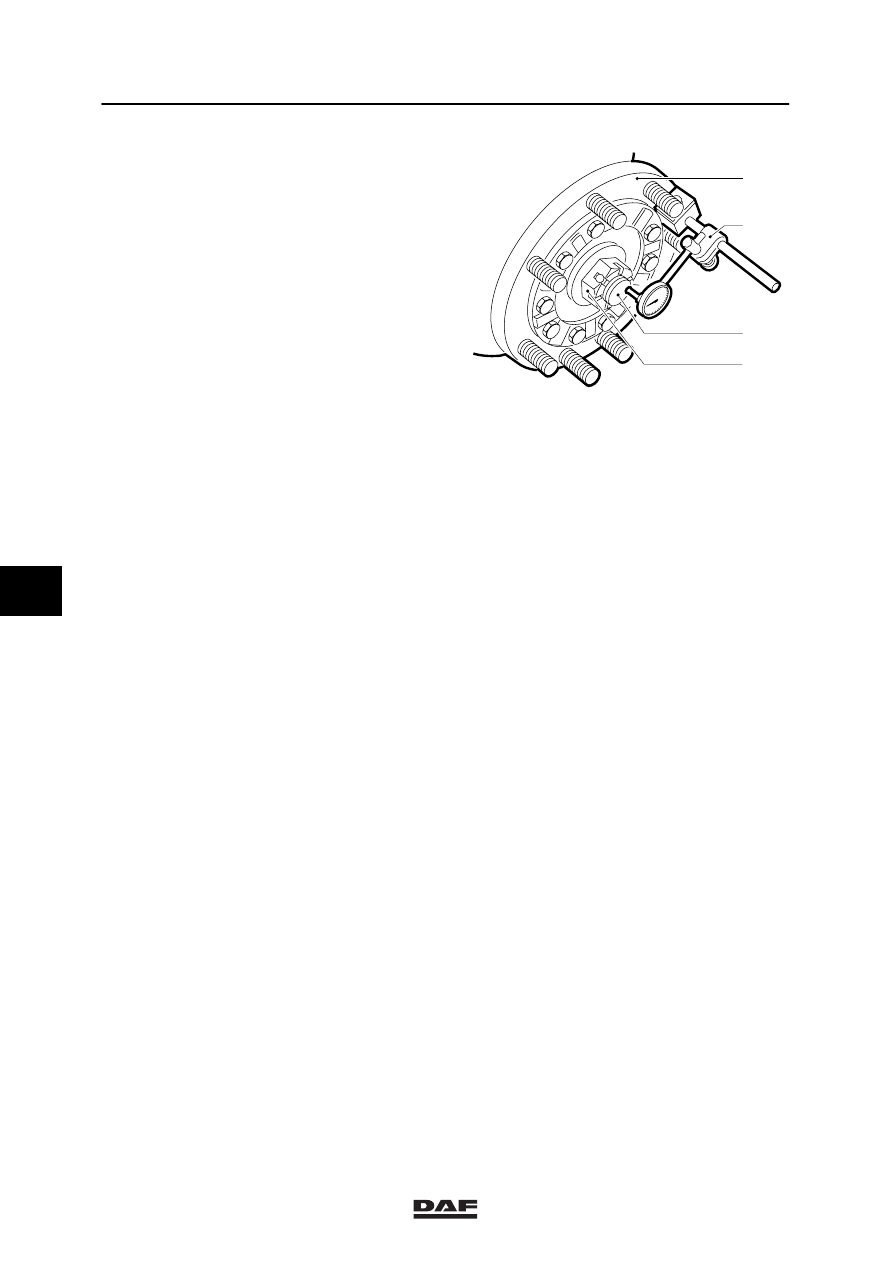

Adjusting wheel bearing play
1.

Tighten the hub nut (3) to the specified
tightening torque, see “Technical data”.
Turn the hub while securing the hub nut (1),
to allow the bearings to seat.

2.

Turn the hub nut (3) back approx. 90

_. It

should be possible to fit the split pin.

3.

Check the wheel bearing play against the
specified value, see “Technical data”.

4.

Fit a new split pin.

1

2

A

3

S7 00 633

6

ᓻ 200322
